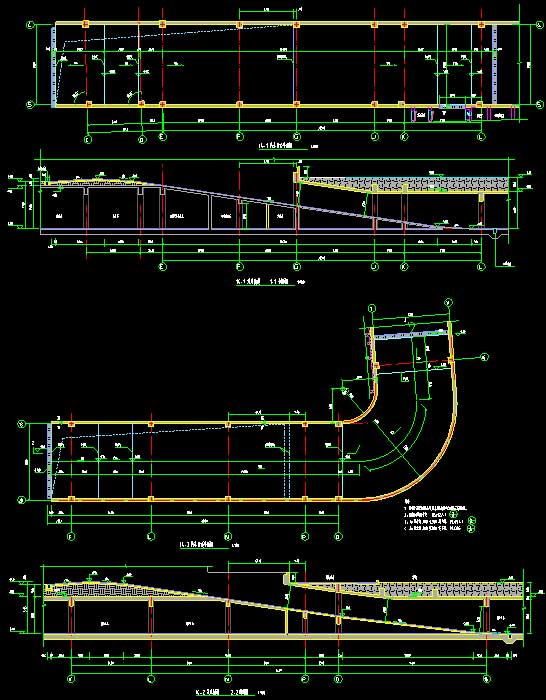

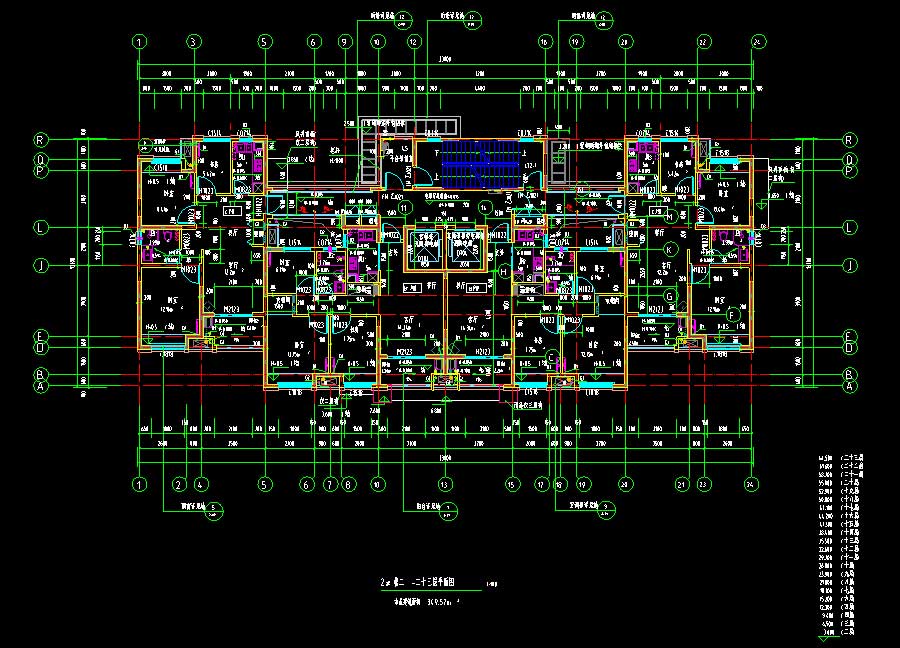

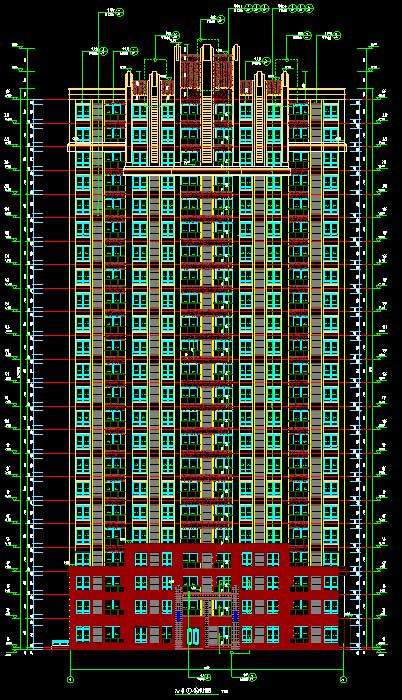

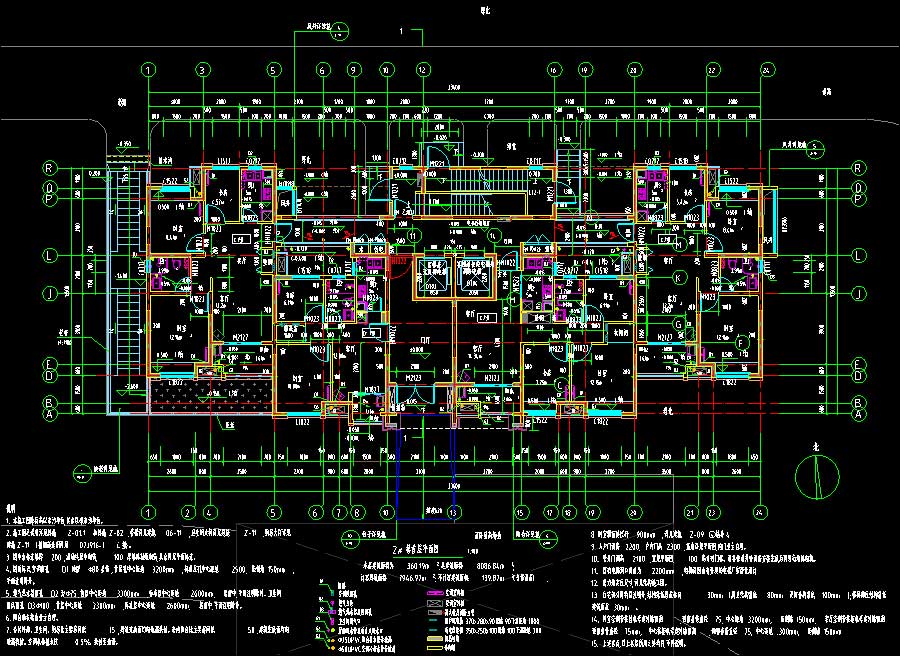

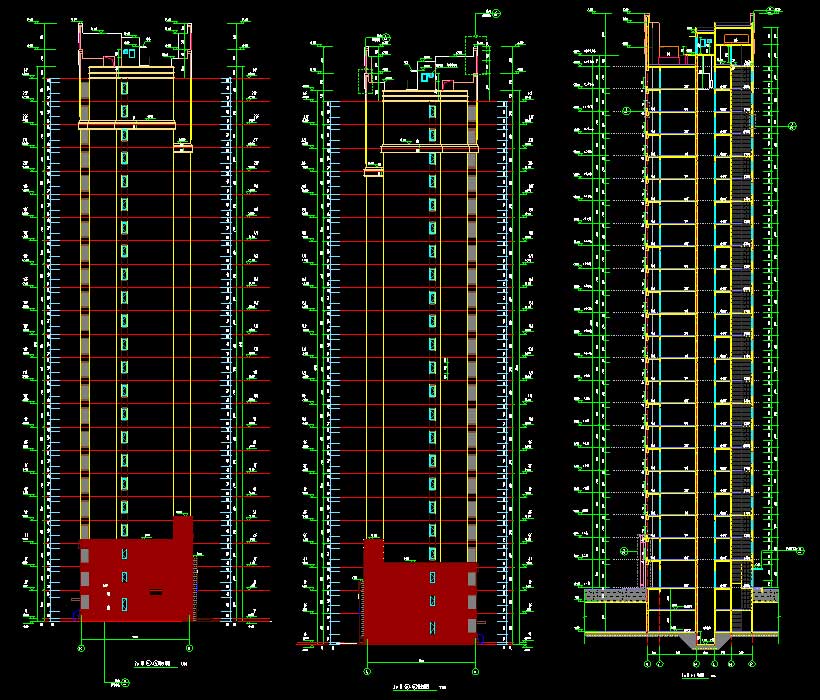

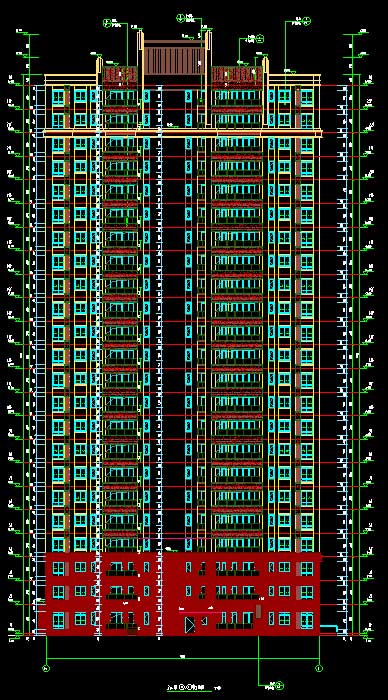

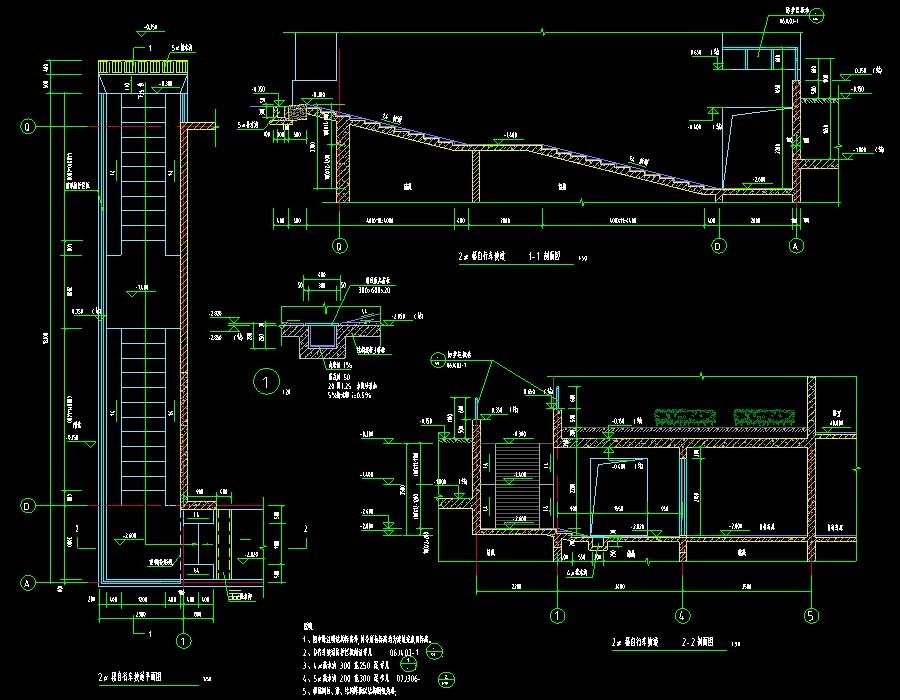

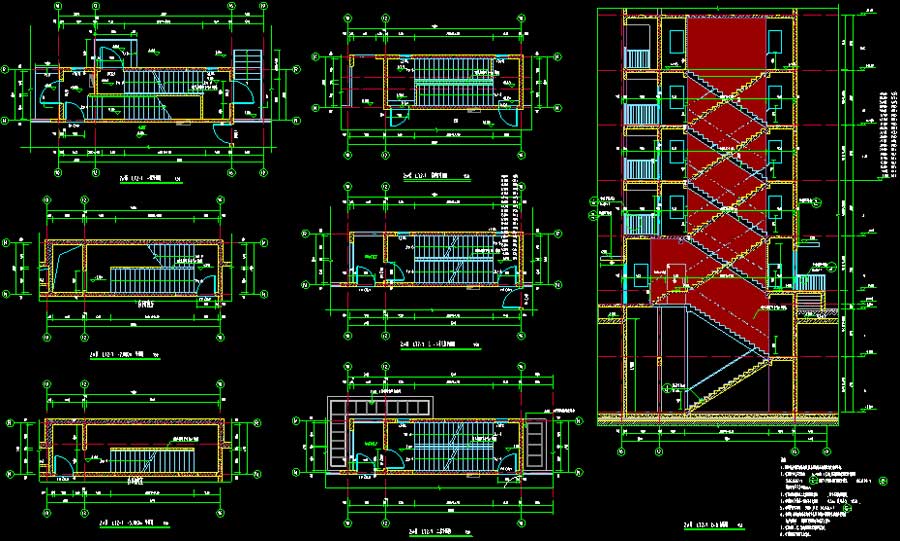

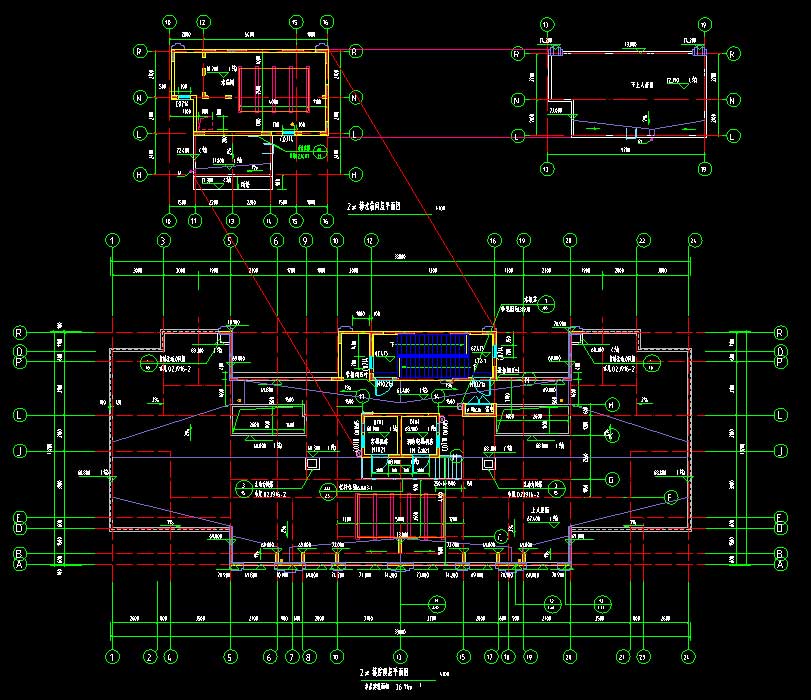

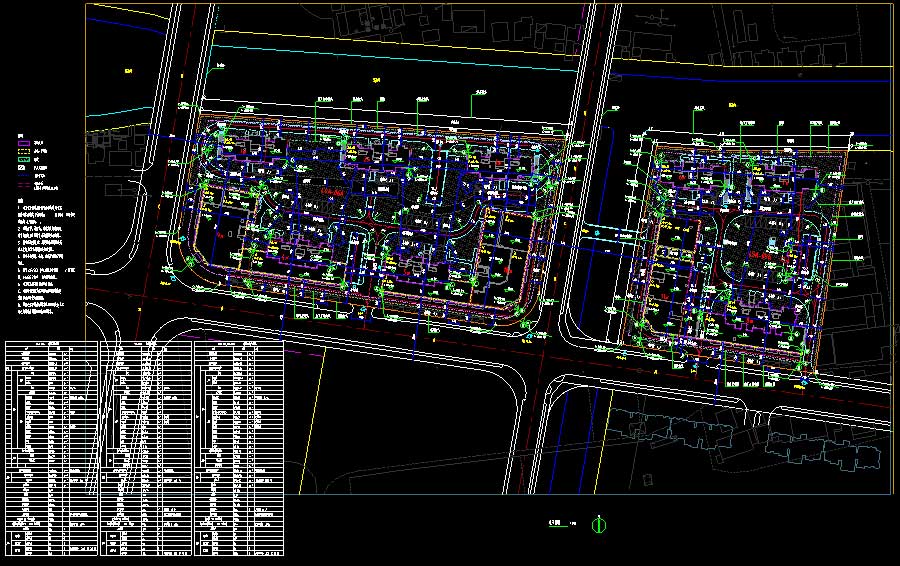

说明：该项目为多栋高层住宅楼全专业施工图，包括1-8#住宅楼，9-11#商业楼，12#配电房及13、14#地下室。抗震设防烈度为7度，主要结构形式为钢筋混凝土框架/剪力墙结构。其中，12#配电房建筑高度为5.25米，地上层数1层，建筑面积为100.18平方米；9#商业建筑高度为13.7米，地上层数3层，地下层数为1层，建筑面积为2586.46平方米；10#商业建筑高度为17.3米，地上层数4层，地下层数为1层，建筑面积为3549.07平方米；11#商业建筑高度为21.7米，地上层数5层，地下层数为1层，建筑面积为4448.88平方米；8#建筑高度为27.25米，地上层数8层，地下层数为1层，建筑面积为4524.36平方米；4、5#地上层数均为12层，地下层数均为1层，建筑高度均为38.85米，建筑面积分别为5027.16、4869.88平方米；1、3、7#地上层数均为22层，地下层数均为2层，建筑高度均为66.2米，建筑面积为7578.85-7597.73平方米；2、6#地上层数均为23层，地下层数均为2层，建筑高度均为69.1米，建筑面积分别为8086.84、7921.33平方米；13、14#地下室均为地下1层，建筑面积分别为13870.04、9038.18平方米。图纸内容含：建筑说明，节能专篇，总平面图，平面图，立面图，剖面图，楼梯详图，通用详图，卫生间详图，汽车坡道详图，门窗表及门窗大样图，自行车坡道详图；给排水说明，喷淋系统图，喷淋平面图，消防水泵房详图及系统图，给排水消火栓平面图，消火栓给水系统图，给排水系统图，卫生间大样图，消防平面图；结构说明，模版及板配筋平面图，梁配筋平面图，梁平法施工图，板配筋图，节点详图，基础结构平面图，基础详图，墙柱平法施工图；电气说明，火灾自动报警及消防联动控制系统设计说明，低压配电干线图，低压配电系统图，配电间详图，配电箱系统图，照明平面图，照明插座平面图，插座及动力平面图，基础接地平面图，屋顶防雷平面图，火灾自动报警系统图电气火灾监控系统图，通信系统图有线电视系统图可视对讲及安保系统图，SPD分布示意图，火灾自动报警平面图，弱电平面图；暖通说明，燃气系统图，燃气平面图，通风平面图等等。专业包括建筑、结构、给排水、电气、采暖通风。
