建标库图纸模型 > 多类专业 > 其它 > 某光伏电站设计施工图3514580916
<< 返回列表
某光伏电站设计施工图3514580916文件大小:134.65M推荐人:馒头图纸张数:250张所属分类:多类专业所含专业:建筑、结构、给排水、暖通、电气
分 享
下  载
建筑面积:792㎡地上层数:1层建筑高度:5.25m地下层数:高度类别:低层图纸深度:施工项目地址:河北省设计时间:2014建筑风格:现代效果图:无

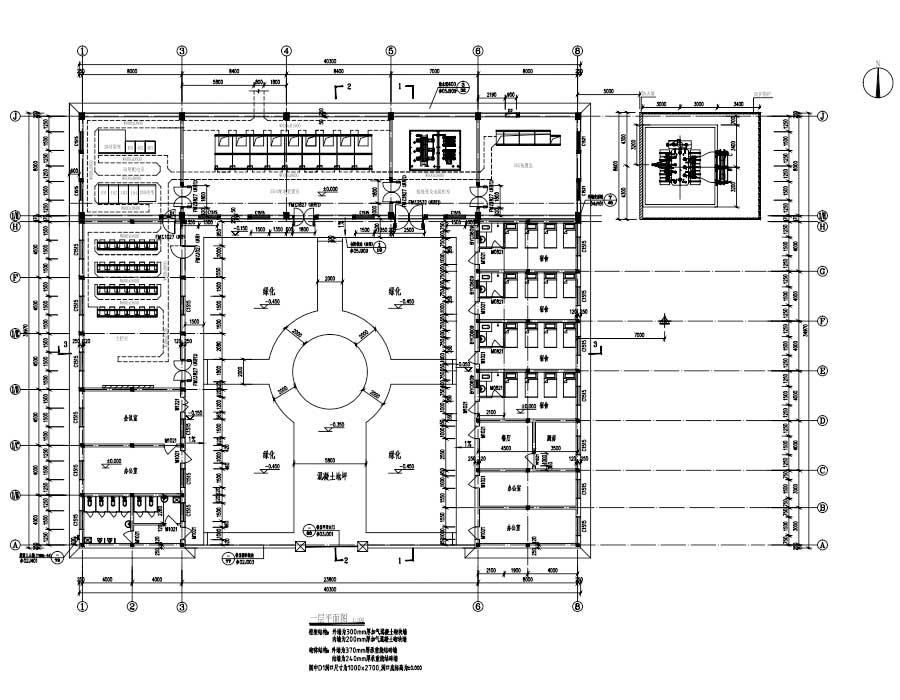

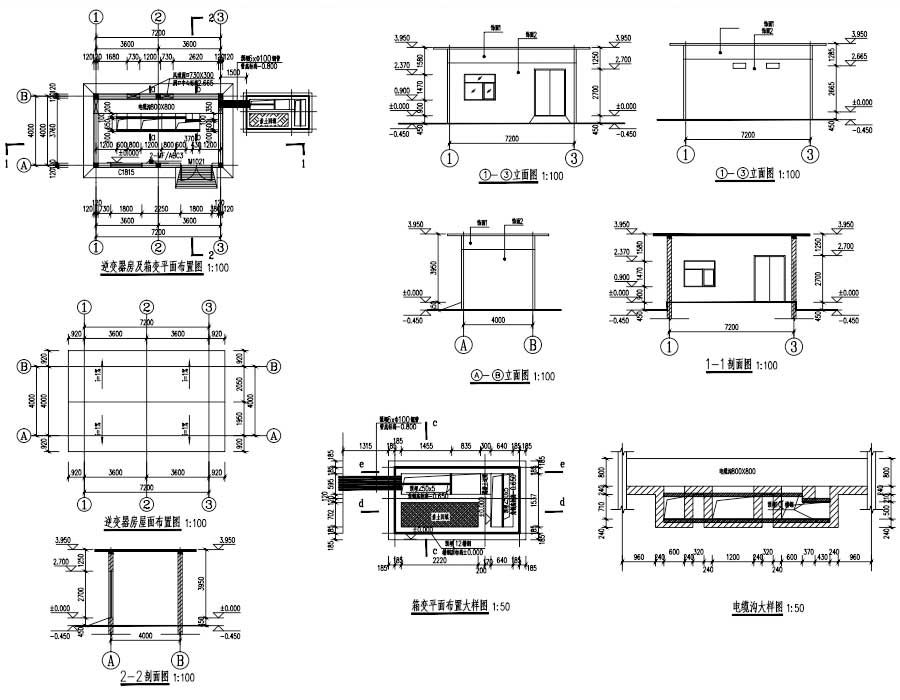

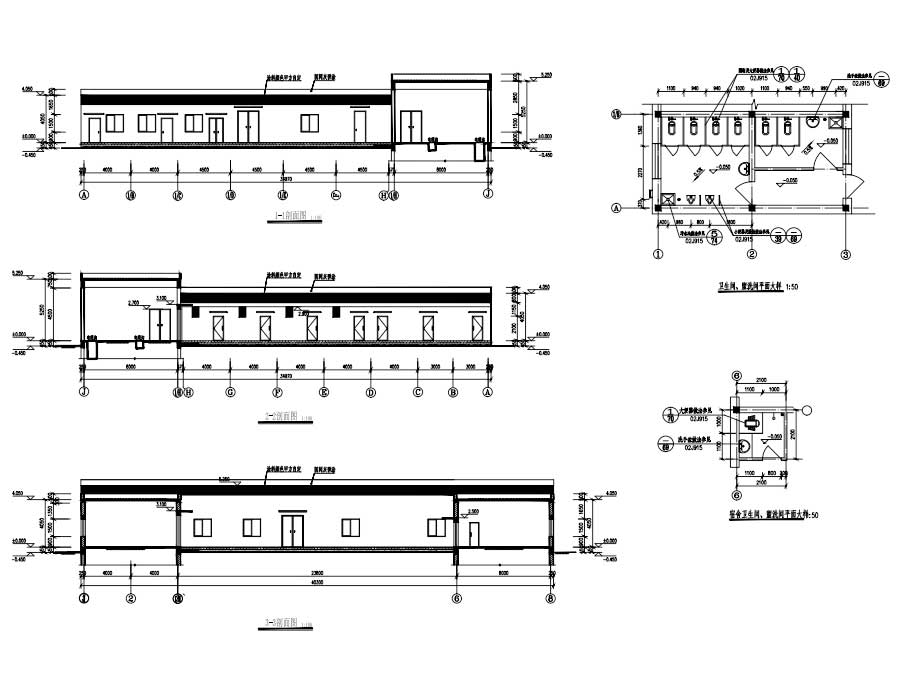

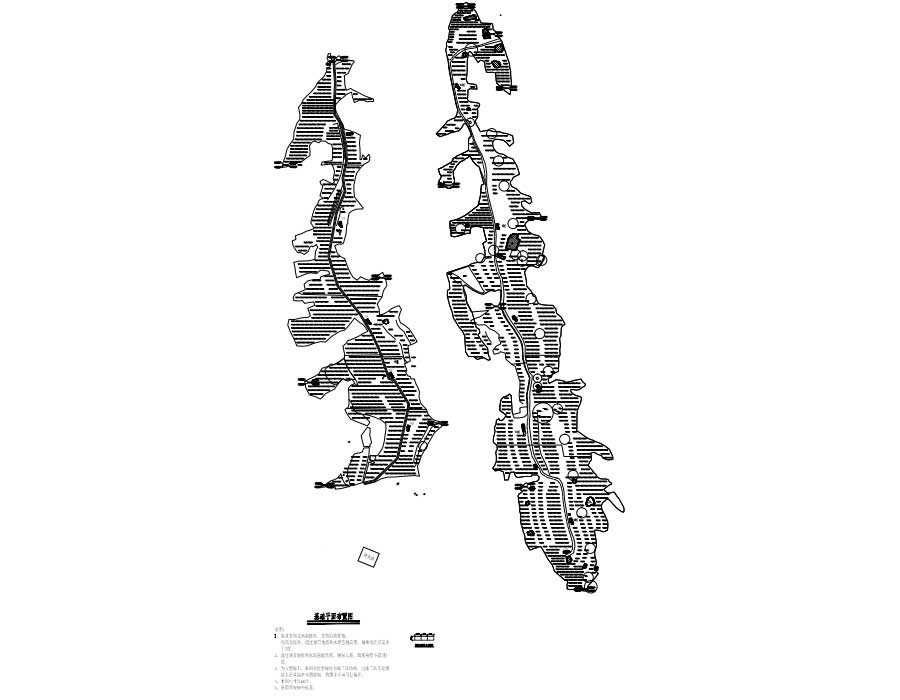

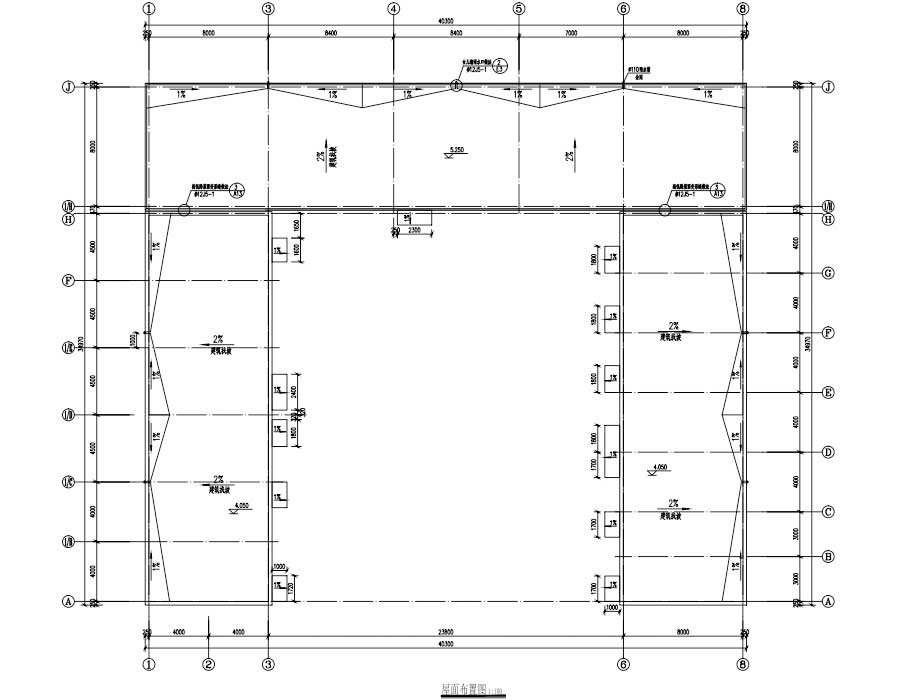

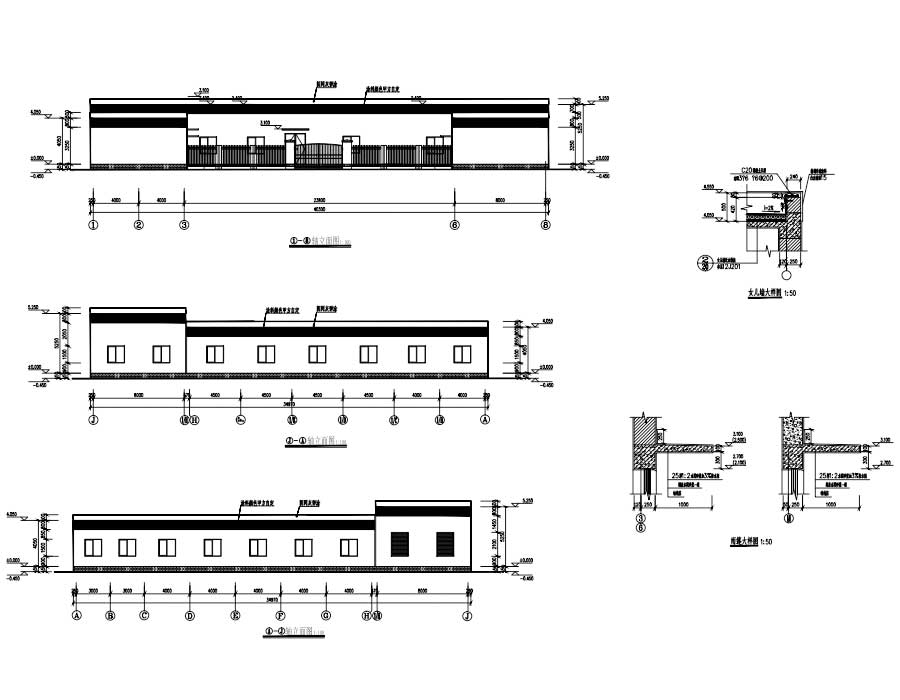

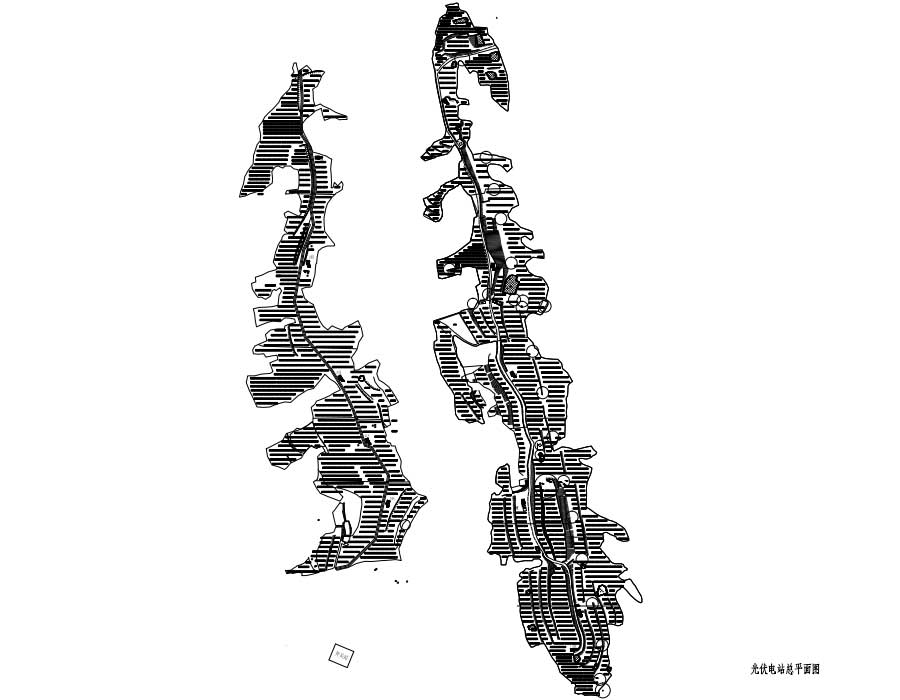

说明:该项目为某30MWp光伏电站项目设计施工图,其中,综合楼建筑面积792平方米,(主体)一层,建筑高度5.25米,框架/砌体结构。图纸内容含:建筑设计说明、一层平面图、屋面布置图、立面图、剖面图、结构设计总说明、砌体结构图、室内电缆沟详图、基础布置及配筋图、框架结构梁、板、柱配筋图、给排水设计说明、一层给排水平面图、电暖气平面布置图、空调平面布置图、独立钢管避雷针施工说明、独立钢管避雷针地脚螺栓加工图、避雷针基础、SVG户外设备基础平面位置图、SVG户外设备基础结构详图、独立钢管避雷针施工图、逆变器室设计说明、逆变器室结构详图、逆变器室建筑详图、土建设计总说明、光伏电站总平面图、光伏电站道路逆变器室坐标图、光伏电站支架基础布置图、方阵汇流箱至直流柜电缆敷设图、方阵组串至汇流箱电缆敷设图、继电保护配置图、微机监控系统信息配置图、综合自动化系统网络结构图、二次设备室平面布置图、公用测控屏屏面布置图、公用测控屏电流电压、通讯及电源回路图、公用测控屏遥控遥信回路图、公用测控屏端子排图、故障录波屏屏面布置图、故障录波屏原理示意图、故障录波屏电流电压回路图、故障录波屏遥信回路图、故障录波屏左侧端子排图、低周低压解列屏屏面布置图、低周低压解列屏电流电压及电源回路图、低周低压解列屏原理接线图、低周低压解列屏端子排图、关口计量屏屏面布置图、关口计量屏计量回路图、电能量采集远方终端接线及电源回路图、关口计量屏端子排图、 远动通信屏屏面布置图、远动通信屏电源回路图、远动通信屏端子排图、AGC及AVC控制屏屏面布置图、AGC及AVC控制屏通信示意图、AGC及AVC控制屏端子排图、光功率预测屏屏面布置图、光功率预测屏原理图、光功率预测屏端子排图、低压柜原理图、低压柜端子排图、35kV出线保护测控柜柜面布置图、35kV出线保护测控柜直流交流电源回路图、35kV出线保护测控柜电流电压回路图、 35kV出线保护测控柜开入回路图、35kV出线保护测控柜开出回路图、35kV出线保护测控柜对时回路联系图、35kV出线保护测控柜右侧端子排图、35kV出线保护测控柜左侧端子排图、35kV母线保护柜柜面布置图、35kV母线保护柜直流交流电源回路图等等及光伏厂区数据采集、35kV配电装置二次线、10kV配电装置二次线、SVG二次系统图等等。
