多栋高层住宅楼全专业施工图3716080915文件大小:642.96M推荐人:馒头图纸张数:465张所属分类:多类专业所含专业:建筑、结构、给排水、暖通、电气
分 享
下  载
建筑面积:14782.19,16002.41,17615.69,11906.05,3066.863㎡地上层数:33,33,33,15,3层建筑高度:97.65,97.65,97.65,80.4,12.9m地下层数:2层高度类别:高层图纸深度:施工项目地址:陕西省设计时间:2018建筑风格:现代效果图:无

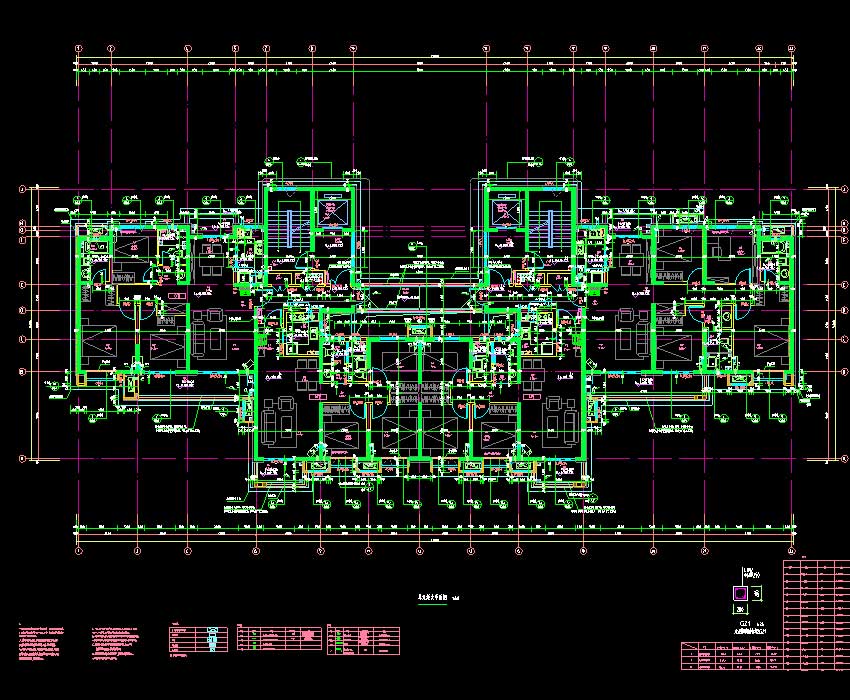

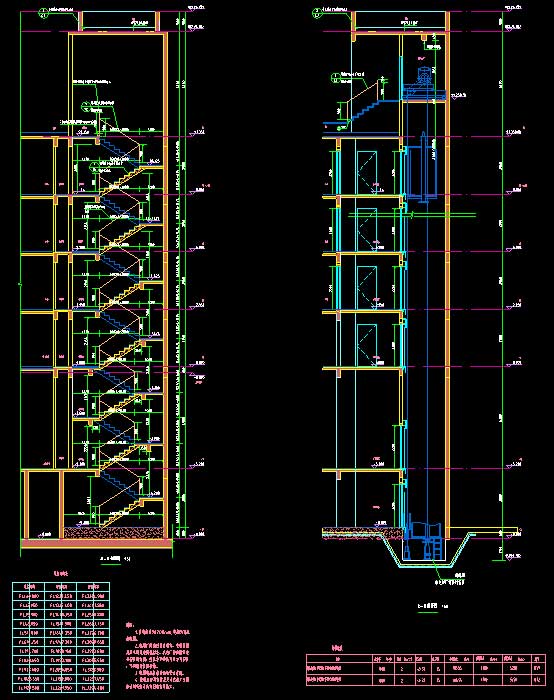

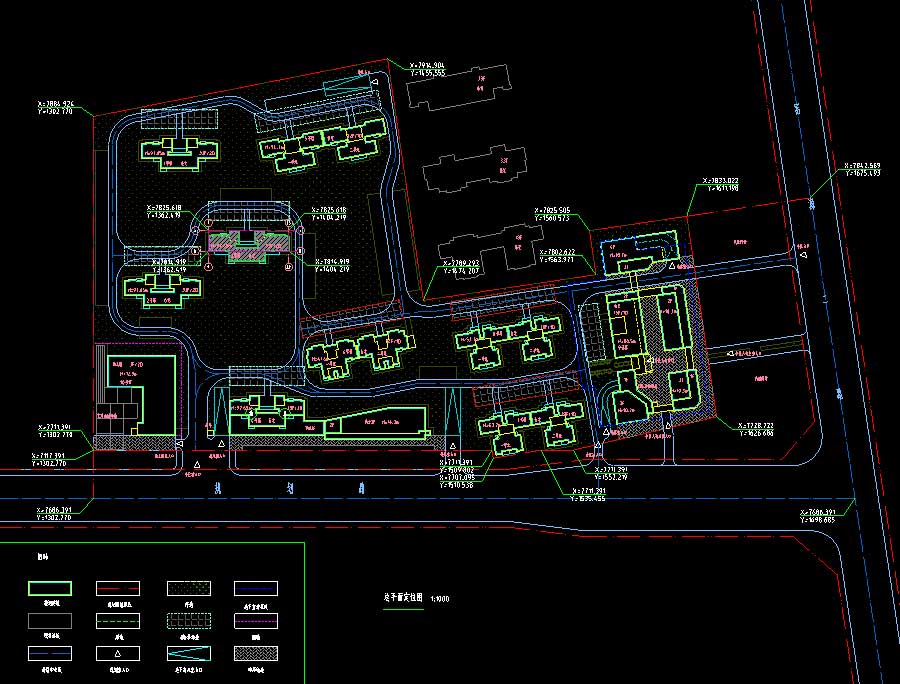

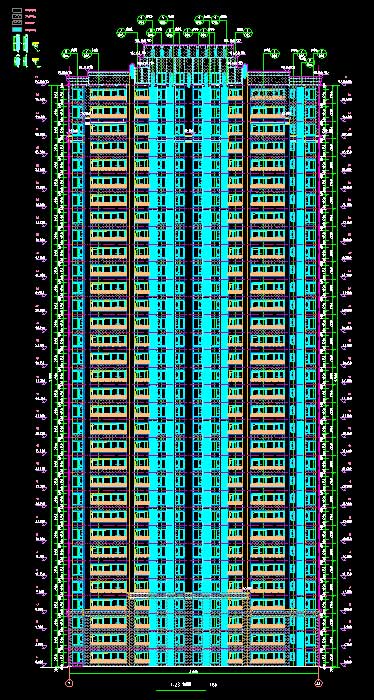

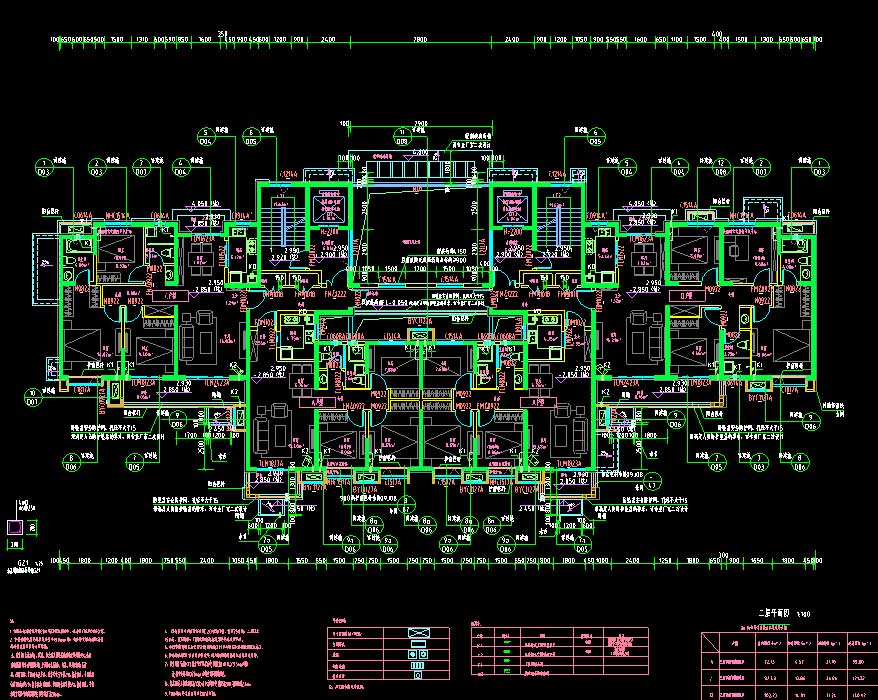

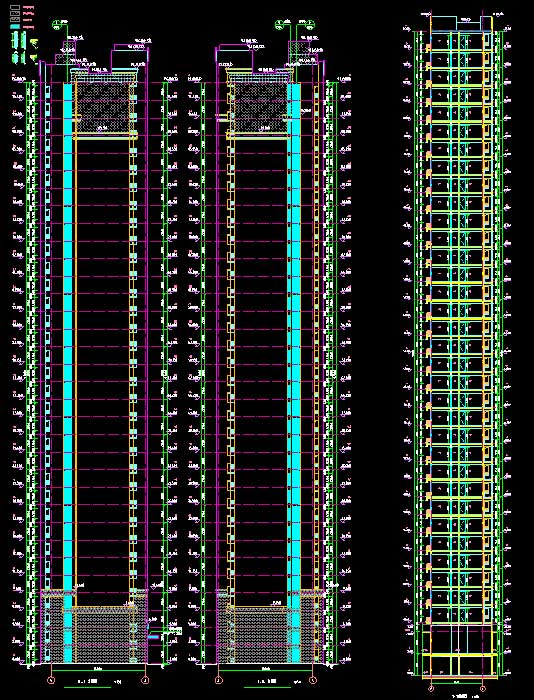

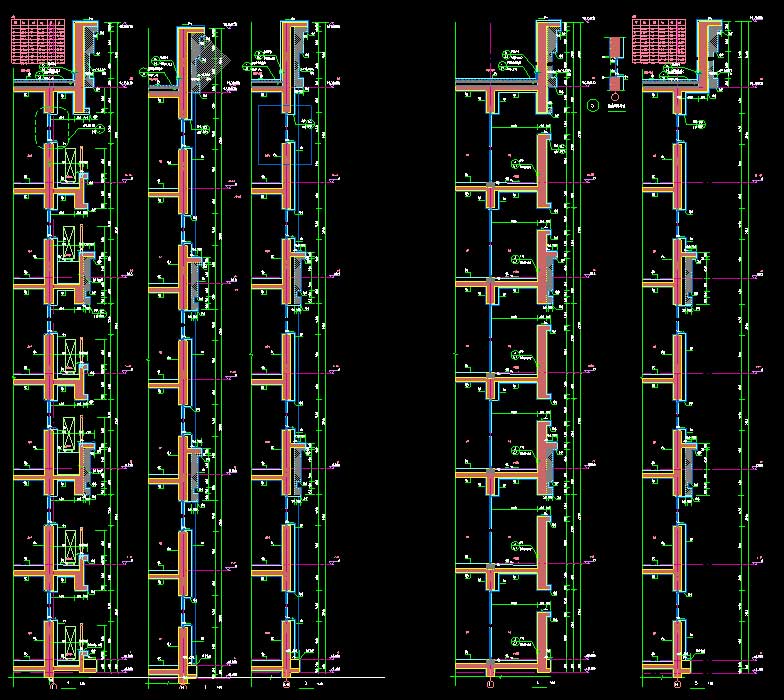

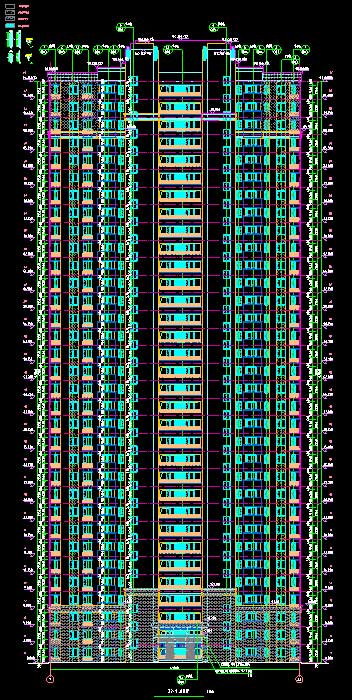

说明:该项目为某地块1-4#高层住宅楼、9#办公楼、10#幼儿园及地下室全专业施工图(含计算书),抗震设防烈度为8度,主要结构形式为1-4#剪力墙结构,9、10#框架结构,地下室框架、剪力墙结构。其中,10#建筑高度为12.9米,地上层数3层,地下层数为2层,总建筑面积为3066.863平方米;9#建筑高度为80.4米,地上层数15层,总建筑面积为11906.05平方米;1-4#地上层数均为33层,地下层数均为2层,建筑高度均为97.65米,建筑面积为14782.19-17615.69平方米;地下室为地下二层,建筑面积为47879.36平方米。图纸内容含:建筑说明,总平面定位图,平面图,立面图,剖面图,单元放大平面图,楼电梯放大图,节点详图,门窗表及门窗详图,卫生间放大图,户型放大图,风井详图,汽车坡道放大图,人防口部放大图及楼梯放大图,防火分区示意图;给排水说明,平面图屋顶平面图,构架层平面图,给排水系统原理图,标准层大样图,自喷平面图,水暖井及卫生间大样图,消火栓系统图;结构说明,梁平法施工图,节点详图,地基处理平面布置图,基础施工图,结构平面布置及板配筋图,楼梯详图,墙柱平法施工图,汽车坡道结构详图;电气说明,竖向干线配电系统图,配电箱系统图,弱电系统图,防火门监控系统图,火灾自动报警及消防联动系统图,防火门监控展开安装图,防火门监控系统图,照明平面图,配电平面图,弱电平面图,消防平面图,防雷平面图,电气平面定位图,户内插座大样图,户内照明大样图,户内弱电大样图;暖通说明,采暖平面图,屋面通风平面图等等。专业包括建筑、结构、给排水、电气、采暖通风。
