6层大剧院全专业施工图3308690912文件大小:189.34M推荐人:馒头图纸张数:191张所属分类:多类专业所含专业:建筑、结构、给排水、暖通、电气
分 享
下  载
建筑面积:49743㎡地上层数:6层建筑高度:49.5m地下层数:2层高度类别:多层图纸深度:施工项目地址:陕西省设计时间:2016建筑风格:现代效果图:无

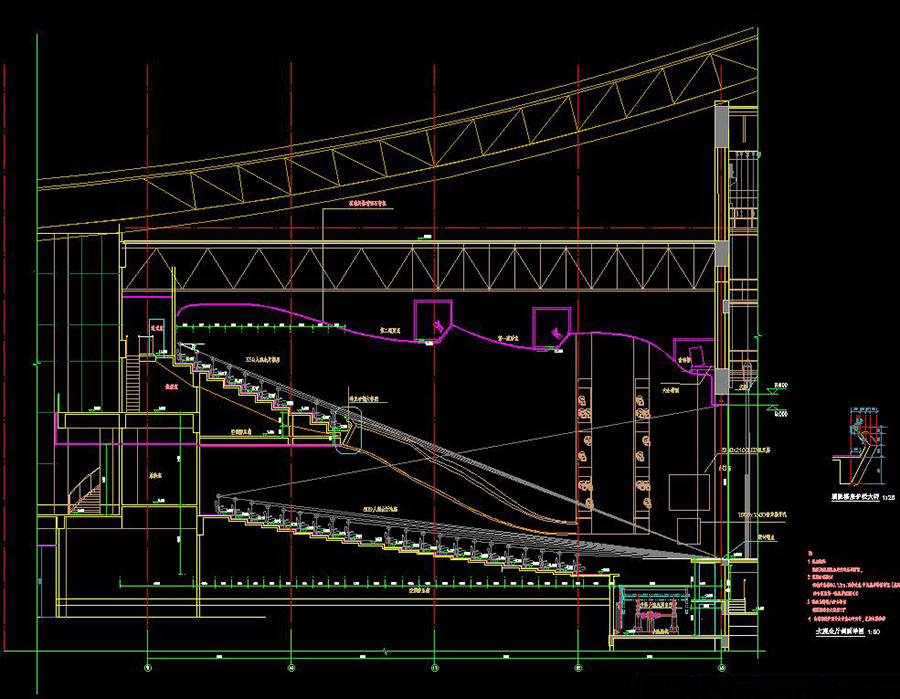

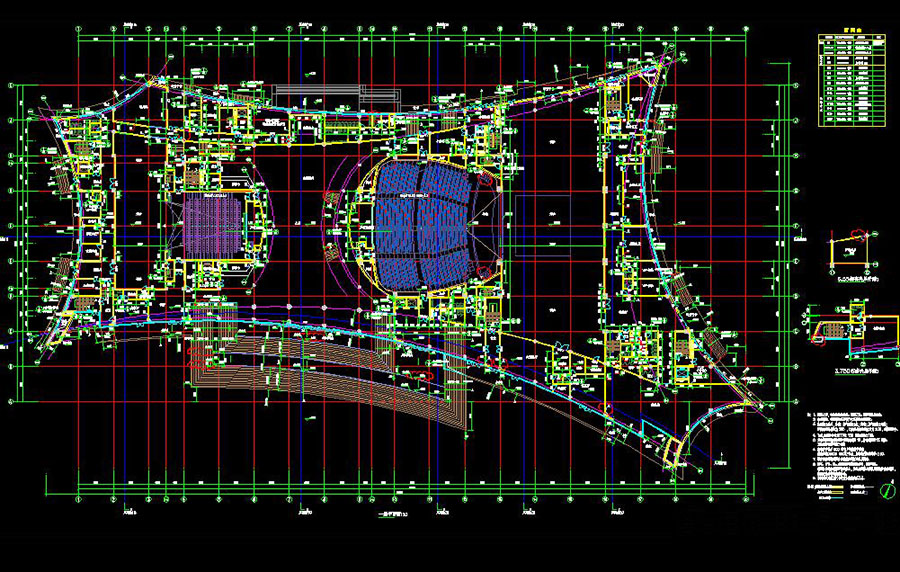

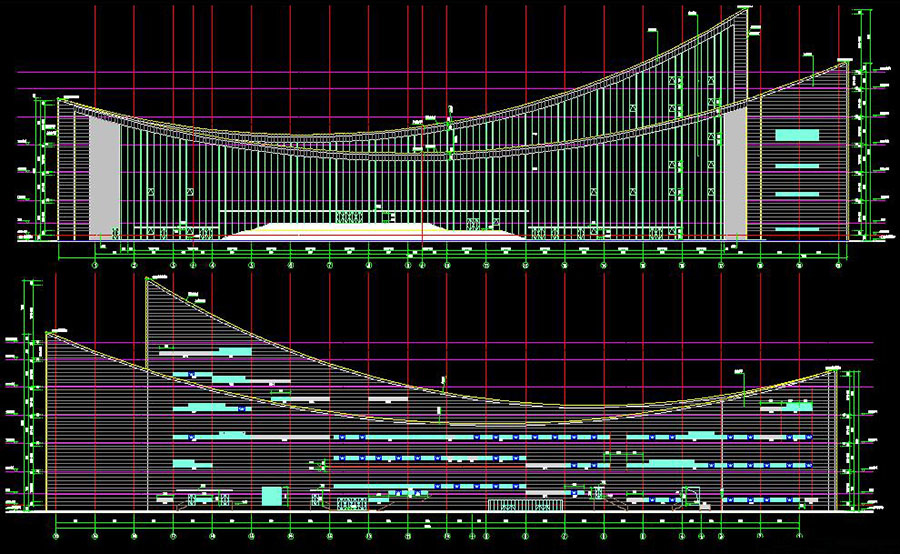

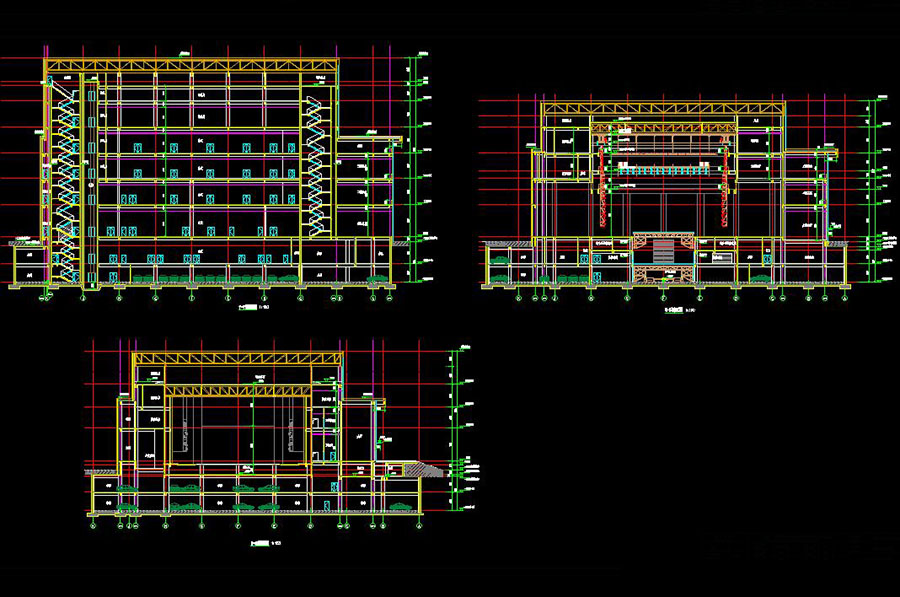

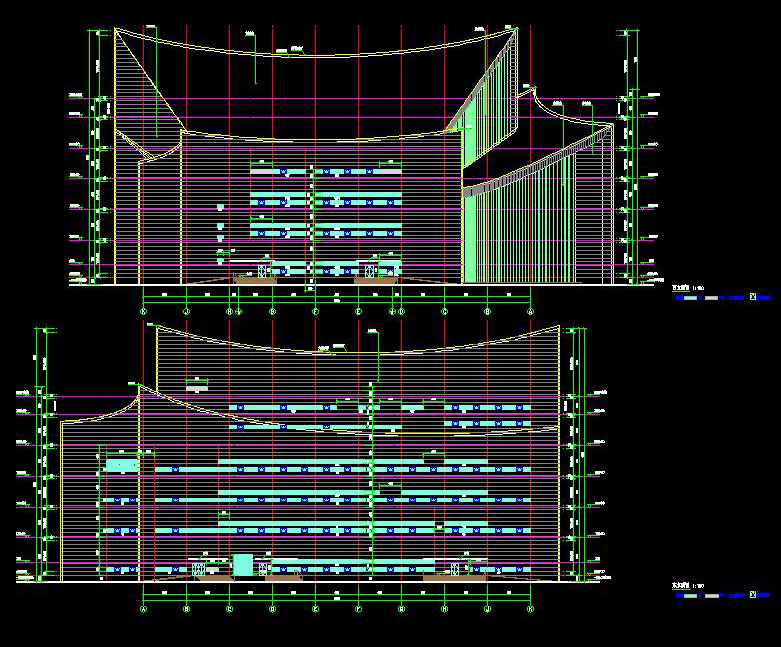

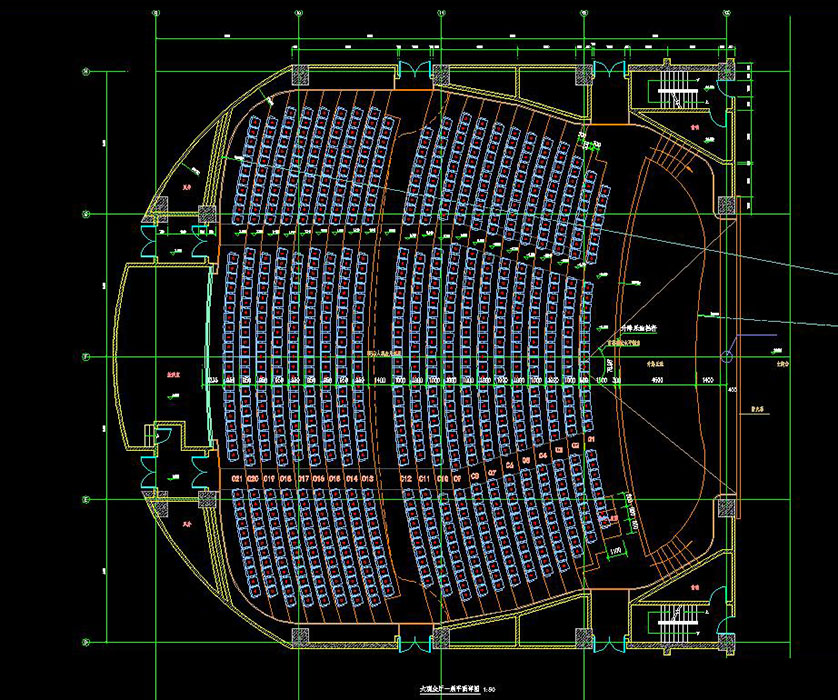

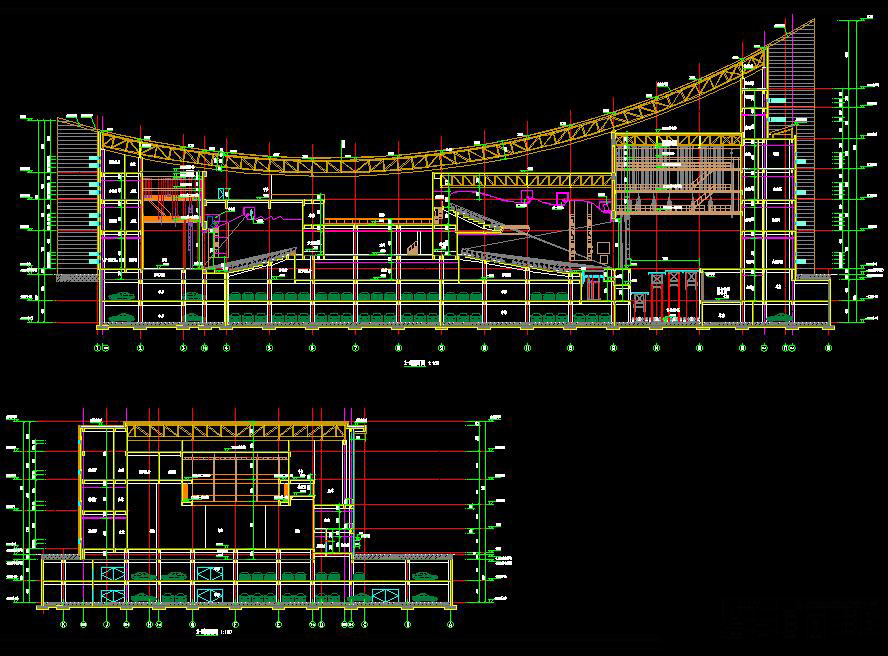

说明:大剧院项目,地上6层,地下2层,主要功能为1200座大剧院、300座小剧场,文化产业配套设施(商业),地下停车库(内设设备用房),本工程为曲线形屋面,其中结构最高点为49.5m,最低点为15.5m,总建筑面积为49743㎡,主体结构为框架剪力墙,屋盖为管桁架。建筑施工图设计总说明,室内外建筑用料及工程做法、门窗表、总平面定位图,轴线定位图,防火分区示意图地下一层平面图、各层平面图、夹层平面、屋面平面图,立剖面图,大小观众厅放大图,地下车库坡道详图,人防口部放大详图,楼梯、电梯详图,GT1耳光室详图、电梯详图,卫生间、墙身详图,幕墙、门窗详图;幕墙工程设计说明,轴立面图,平面图,剖面图,轴立面节点标示图,大样图,屋面大样图,节点图;混凝土结构总说明,SDDC孔内深层强夯桩布置平面图,桩位布置图,承台布置及配筋图,基础梁、防水板布置及配筋图 ,地下二层墙柱平面图,地下一层墙柱平面图,墙柱详图,地下一层夹层墙柱平面图,各层墙柱平面图、结构平面图、板配筋图,柱顶中心线顶标高平面图,钢骨混凝土连接节点图,钢桁架详图,轴框架立面投影示意及柱顶标高图,轴框架立面柱顶标高图,屋面钢结构设计总说明,钢结构屋盖结构整体三视图,钢结构屋盖支座及埋件布置,钢结构屋盖支座详图及埋件详图,钢结构屋盖平面布置,钢结构屋盖管桁架详图,GT1~GT3详图,地下车库人防坡道详图,楼梯详图,外墙构造柱及过梁立面布置图;给排水设计说明及图例,主要设备一览表,气体灭火设计说明,各层平面图,自喷平面图,卫生间详图,泵房详图、水炮、防护冷却水幕管道系统图,室内消火栓管道系统图,自喷、雨淋、给水、中水、排水管道系统图,压力排水管道系统图;暖通设计与施工说明,主要设备表,空调水管道平面图,空调风管道平面图,通风及消防平面图,接管详图,机房详图,人防口部放大图;电气设计说明,高压系统图,变电所平面布置图,低压配电系统图,电力干线系统图,应急照明系统图,火灾自动报警系统图,大空间消防水炮电说明、系统图,配电箱系统图,各层电力、消防、照明、应急照明平面图,防雷接地平面图,地下车库出入口坡道照明平面等。专业包含建筑、结构、给排水、暖通、电气专业。
