某地桥梁工程施工图3716020911文件大小:12.76M推荐人:疯言疯语图纸张数:44张所属分类:多类专业所含专业:结构
分 享
下  载
建筑面积:地上层数:建筑高度:地下层数:高度类别:图纸深度:施工项目地址:四川省设计时间:2012建筑风格:效果图:无

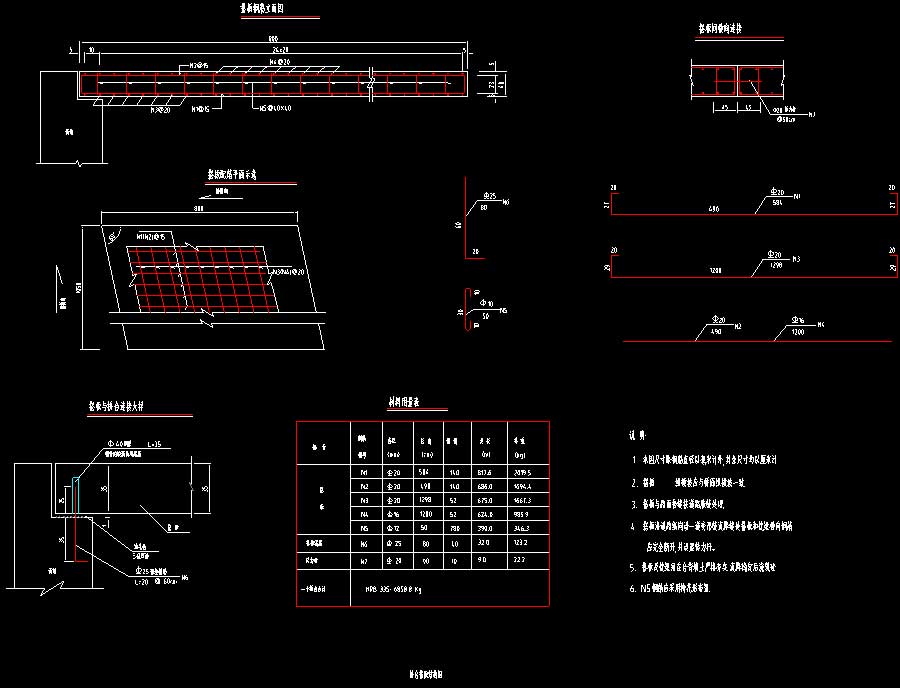

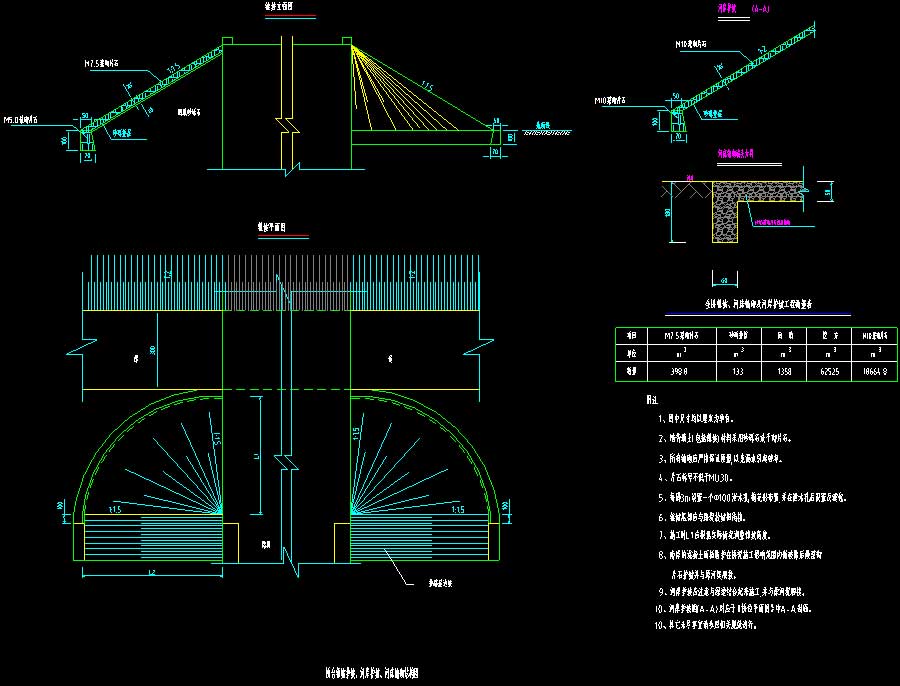

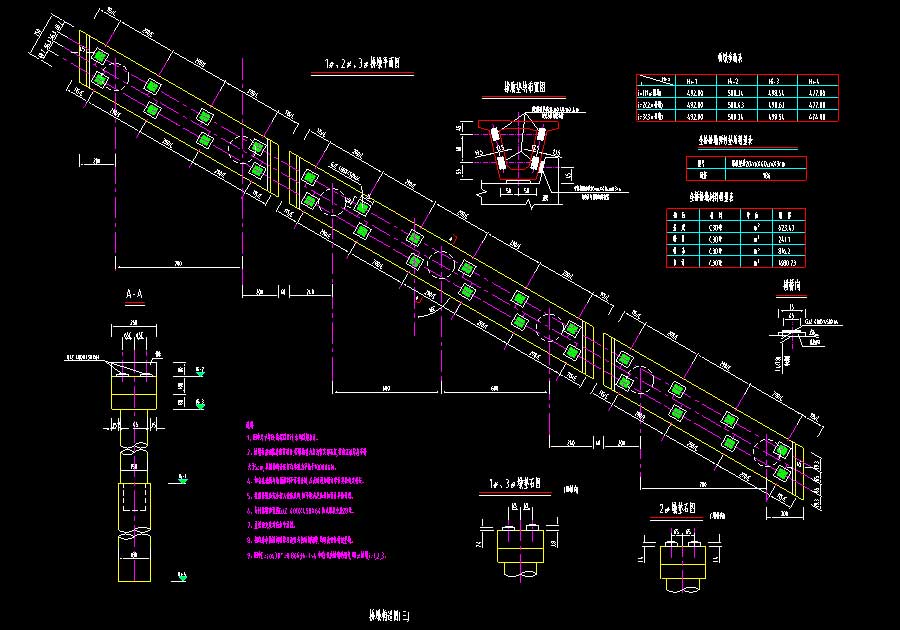

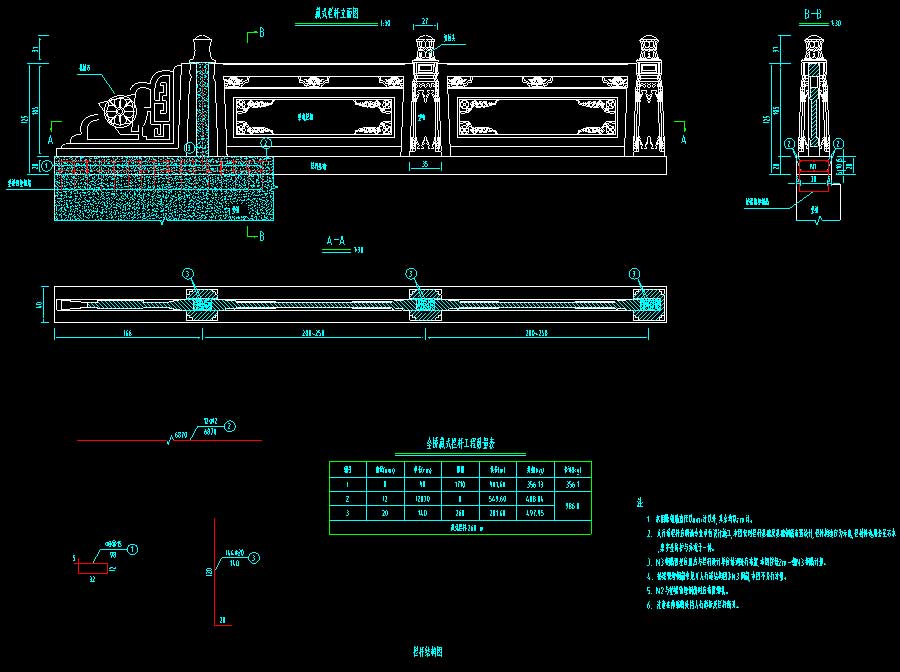

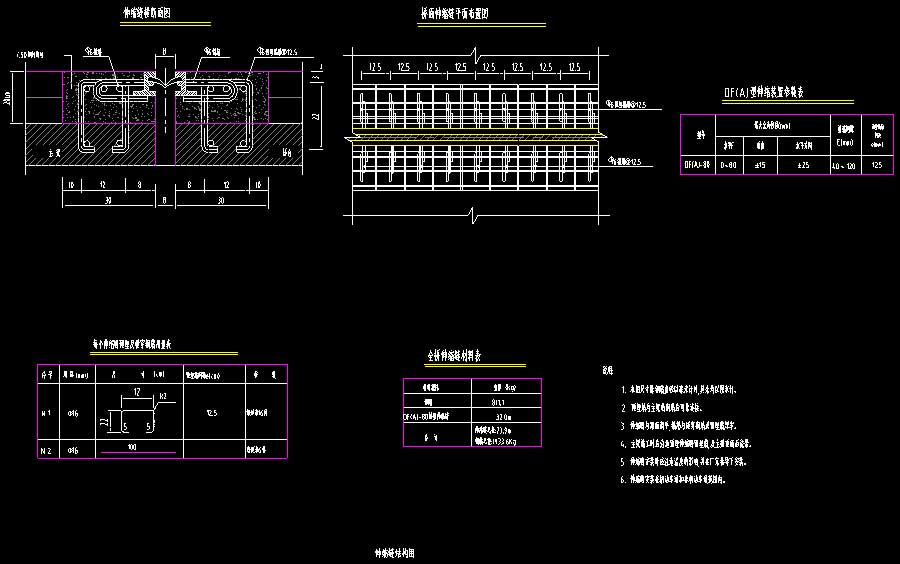

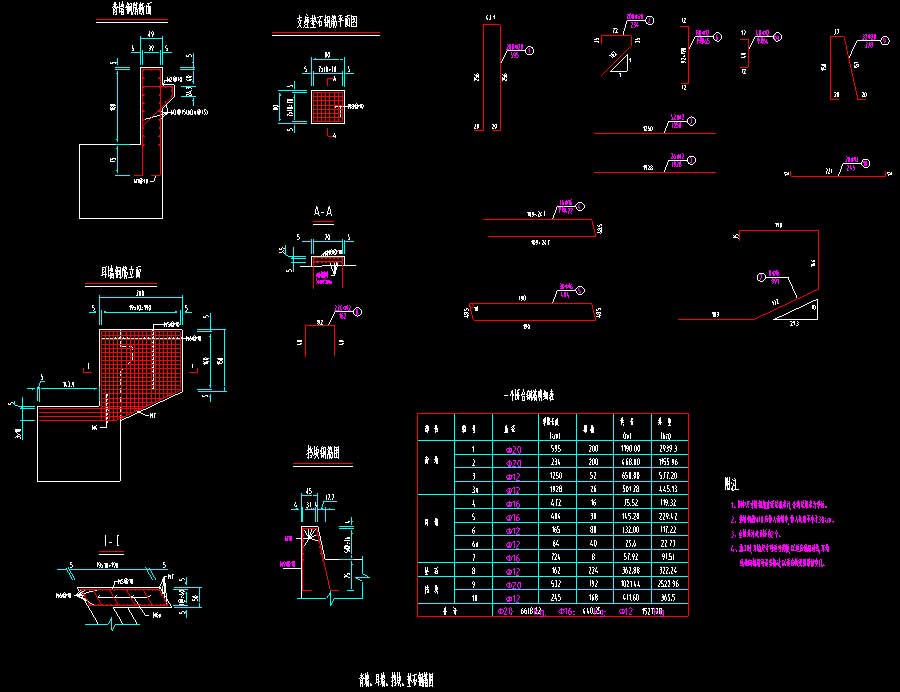

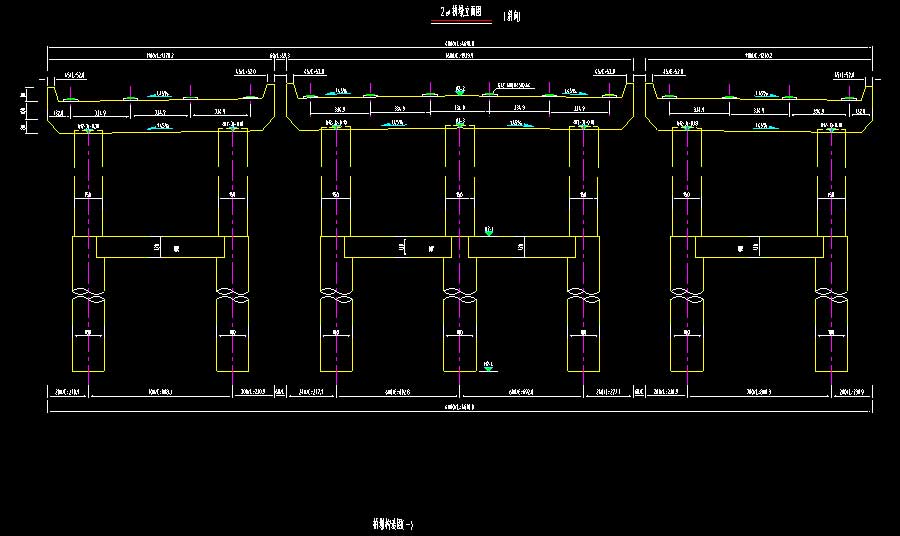

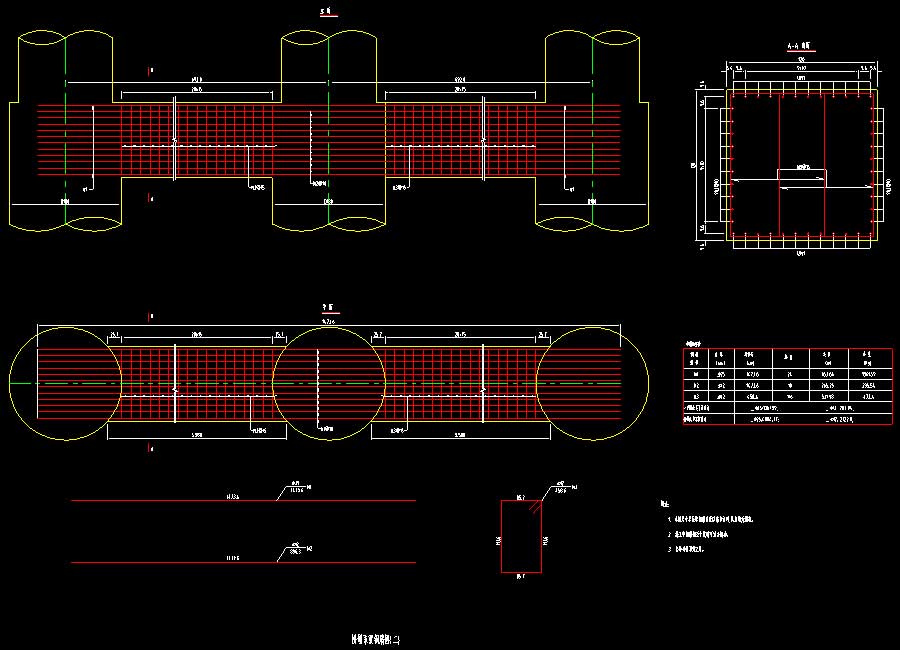

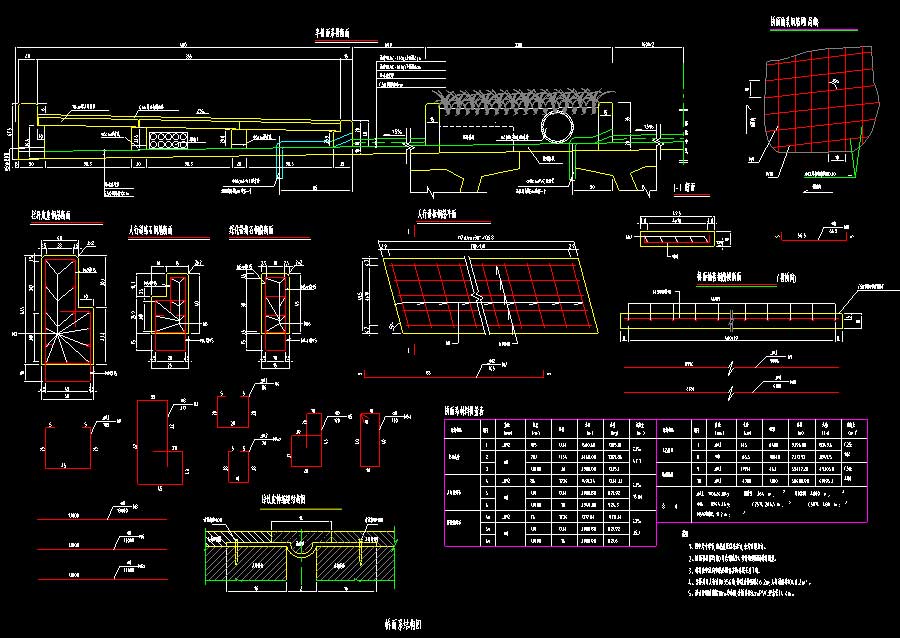

说明:该项目为某地桥梁工程施工图,桥梁全长120.02米(0#桥台伸缩缝中心到4#桥台伸缩缝中心),与道路同宽,为40米,即4米人行道加6米非机动车道加2米绿化带加16米快车道加2米绿化带加6米非机动车道加4米人行道。技术标准:1)道路等级:城市主干道路II级;设计车速为40Km/h;2)设计荷载:汽车荷载为公路I级,人群荷载和非机动车道荷载为3.5kN/m2;3)设计洪水频率:P=1/100,100年一遇洪水位H(1/100)=499.54m;4)航道等级:不通航;5)桥梁横坡:车行道为1.5%,人行道为2%;6)设计纵坡:0.3%(同道路竖曲线);7)地震烈度:基本烈度7度,动峰加速度值为0.1g;8)设计基准期:100年,设计安全等级为一级。图纸内容含:施工图设计说明,工程数量表,桥位平面图,桥梁总体布置图,主梁构造图,小箱梁预应力构造图,梁体钢筋构造图,现浇湿接缝钢筋布置图,端横隔板普通钢筋构造图,中横隔板普通钢筋构造图,封锚钢筋构造图,小箱梁吊装孔布置,桥面连续结构图,支座调平钢板构造图,基础平面图,桥墩构造图,桥墩盖梁普通钢筋图,桥墩桩柱钢筋图,桥墩系梁钢筋图,桥台构造图,桥台盖梁钢筋图,桥台背墙、耳墙、挡块、垫石钢筋图,桥台桩基钢筋图,桥台台后搭板及枕梁结构图,限位锚栓构造图,桥台锥坡护坡、河岸护坡、河床铺砌结构图,桥面系布置图,路灯基础预埋钢筋及预制搭板图,伸缩缝结构图,栏杆详图等等。
