建标库图纸模型 > 多类专业 > 办公 > 多栋高层办公楼全专业施工图3715790901
<< 返回列表
多栋高层办公楼全专业施工图3715790901文件大小:286.17M推荐人:馒头图纸张数:273张所属分类:多类专业所含专业:建筑、结构、给排水、暖通、电气
分 享
下  载
建筑面积:31946.55,26602.54,5885.94,10652.12㎡地上层数:15,14,5,16层建筑高度:51,44.8,23.5,51.1m地下层数:2层高度类别:高层图纸深度:施工项目地址:上海市设计时间:2015建筑风格:现代效果图:无

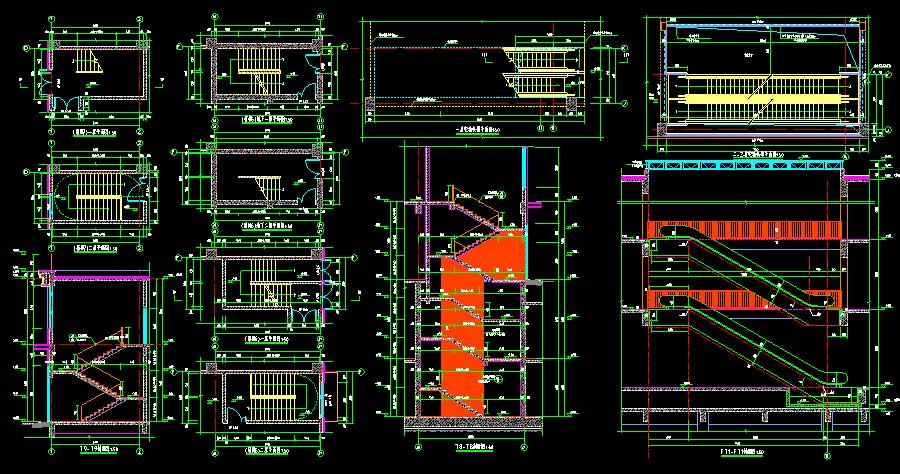

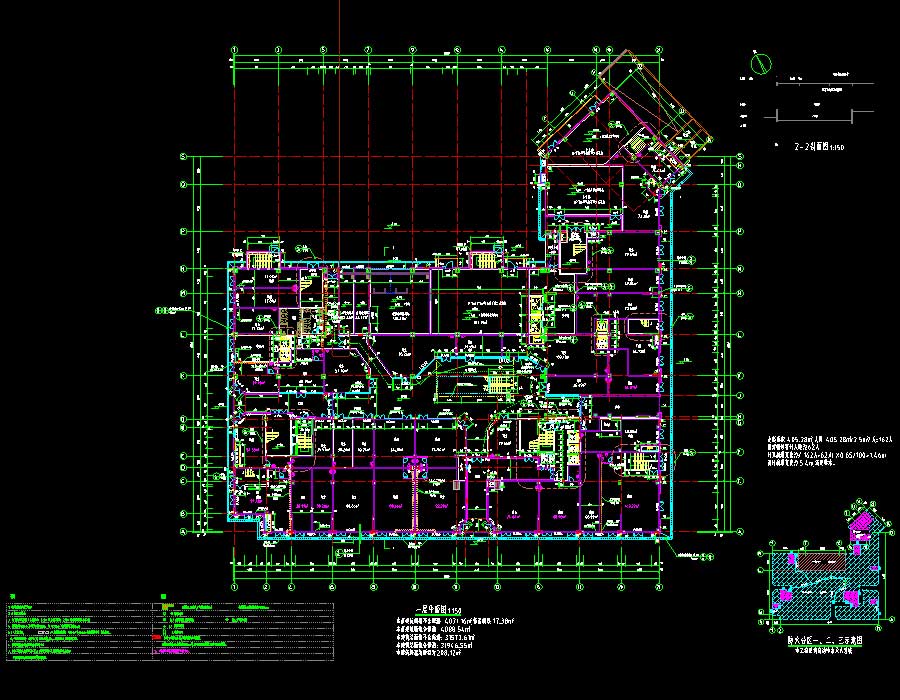

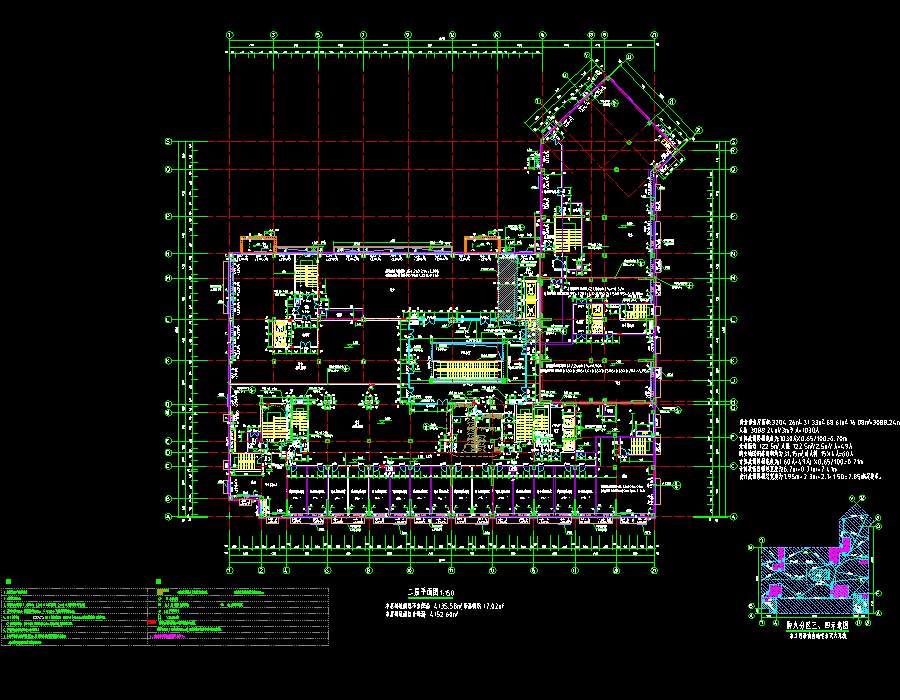

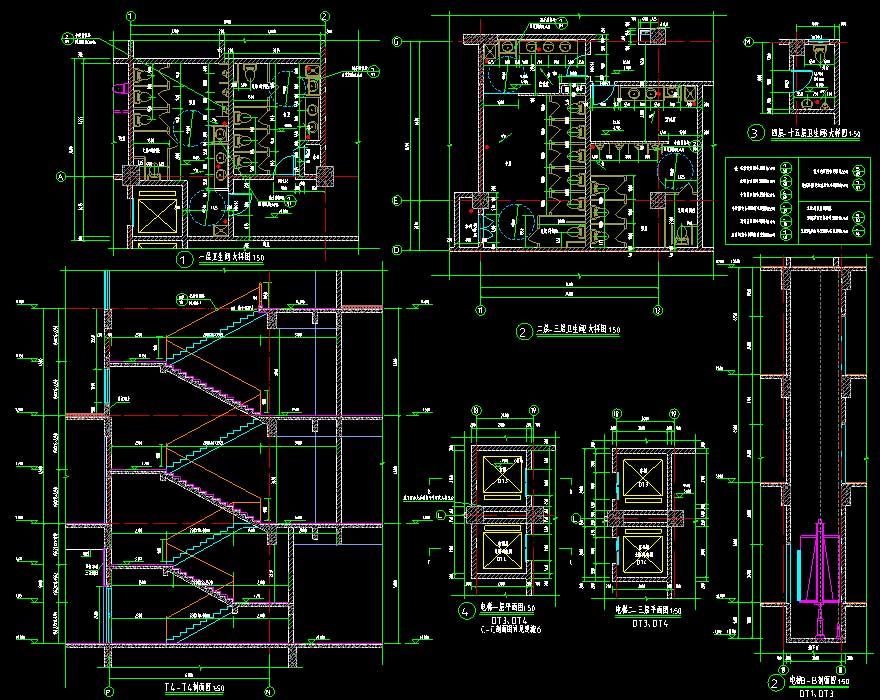

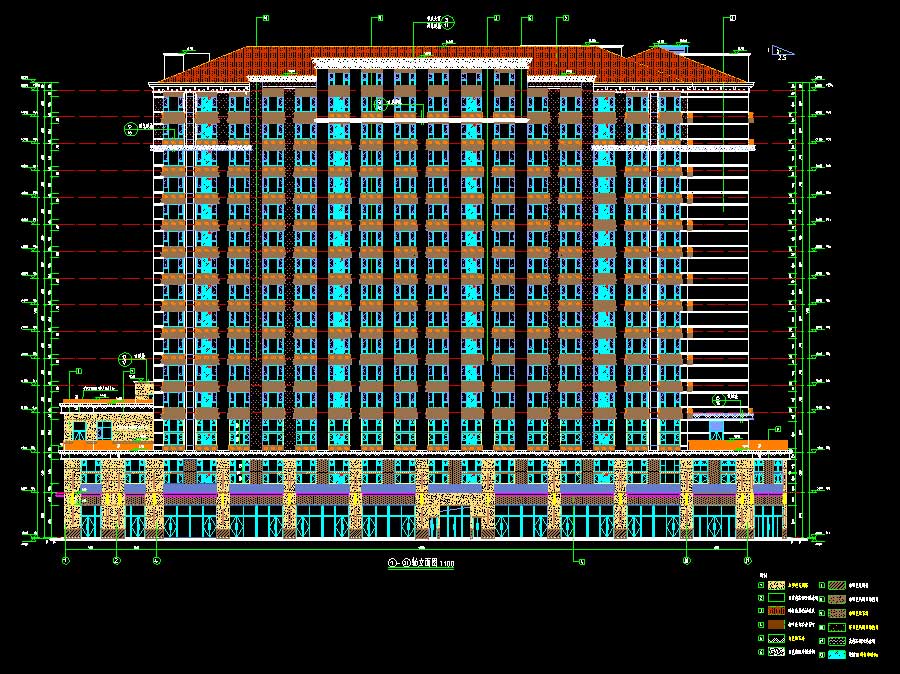

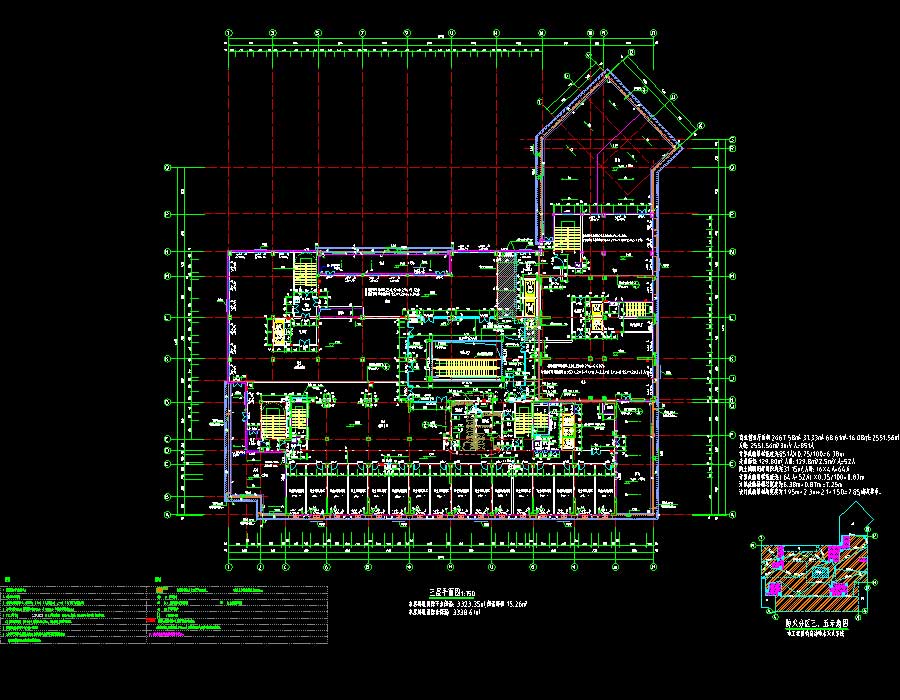

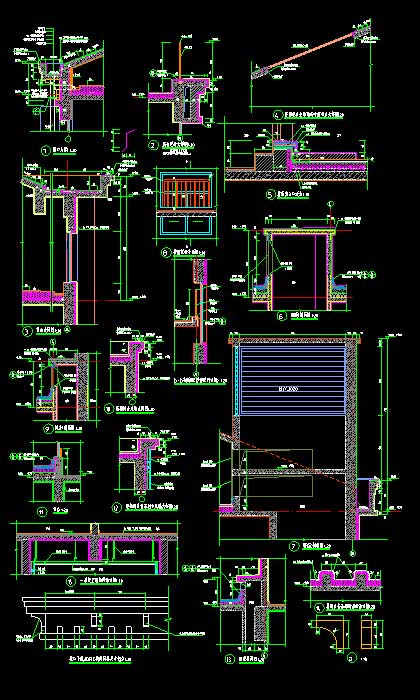

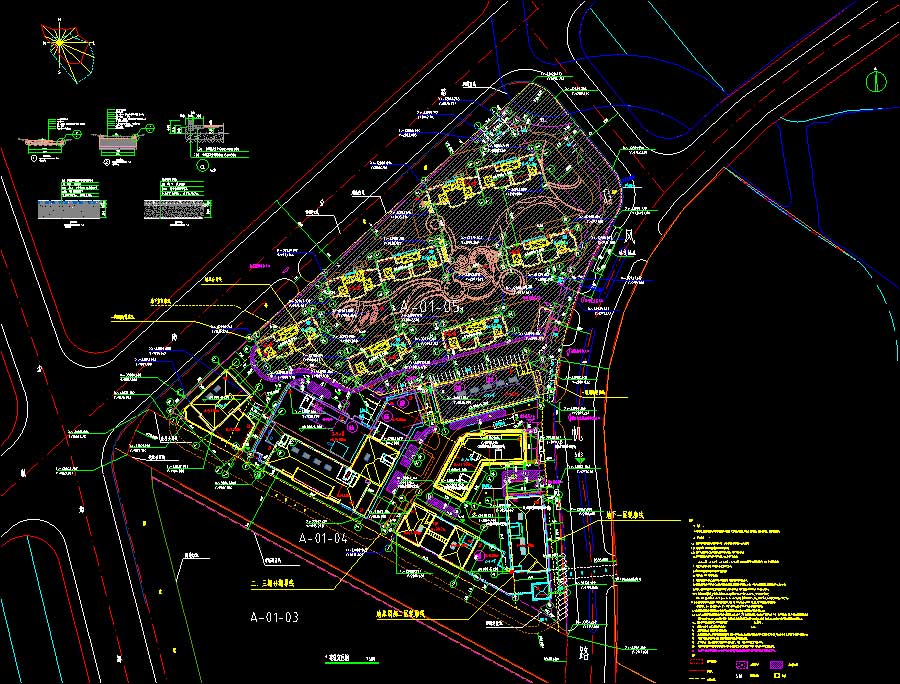

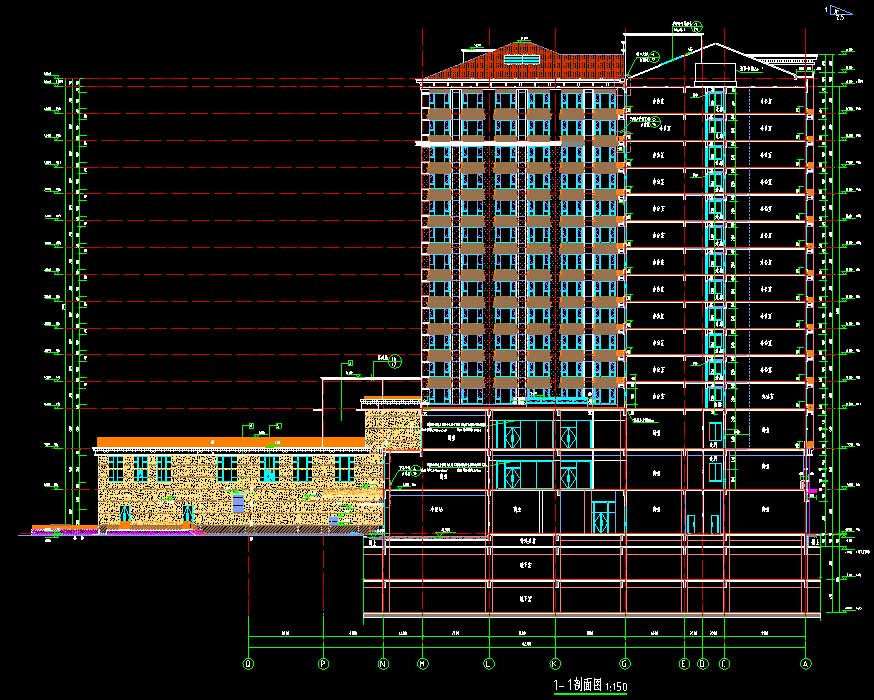

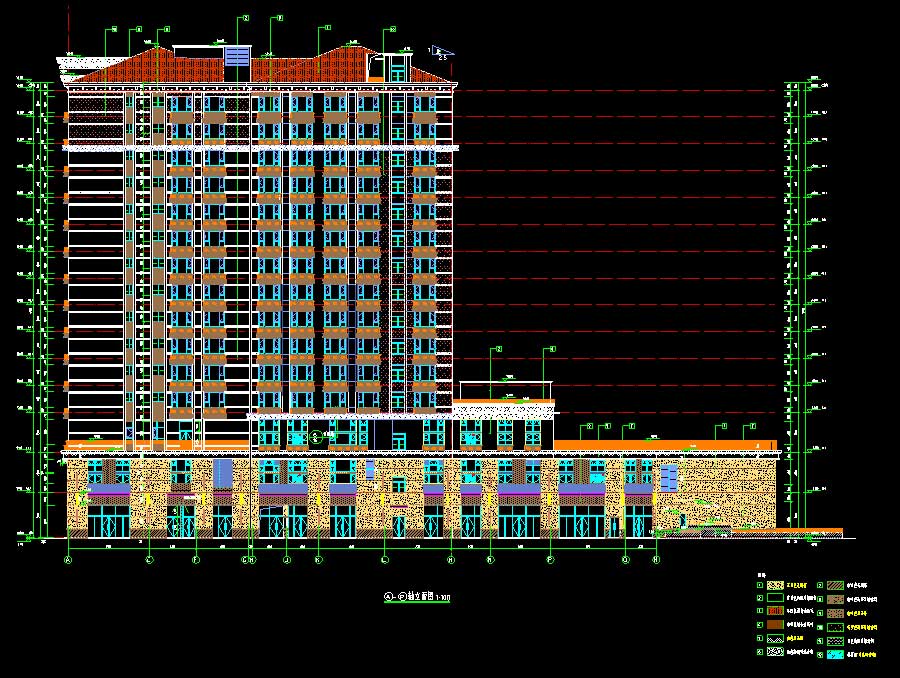

说明:该项目为多栋高层办公楼全专业施工图(含设计变更通知单、节能计算书,结构无说明),包括2-5、2-6、2-9#办公楼,2-7#商业楼及地下室。抗震设防烈度为7度,主要结构类型为2-5、2-9#及地下室为框架剪力墙结构,2-6、2-7#为框架结构。其中,2-7#地上层数为5层,地下层数为2层,建筑高度为23.5米,建筑面积为5885.94平方米;2-6#地上层数为14层,地下层数为2层,建筑高度为44.8米,建筑面积为26602.54平方米;2-5、2-9#地上层数均为16层,地下层数均为2层,建筑高度分别为51、51.1米,建筑面积分别为31946.55、10652.12平方米;地下室建筑面积为30880.42平方米。图纸内容含:建筑说明,节能设计专篇、绿色建筑专篇(公共建筑),总平面图,平面图,立面图,剖面图,墙身大样图,节点大样图,楼梯大样图,电梯大样图,门窗大样图;给排水说明,节能设计专篇、绿色建筑专篇,给排水及消火栓平面图,喷淋平面图,消火栓、喷淋、给水、排水系统原理图,卫生间大样图;桩位平面图,基础平面图,墙柱配筋图,梁配筋图,结构平面图,楼梯详图,节点详图;电气说明,配电干线系统图,防雷系统图,配电柜系统图,配电箱系统图,消防、通信、电视系统图系统图,能耗监测、BA设备监控系统图,配电平面图,照明平面图,智能平面图,屋面防雷平面图;暖通说明,绿色建筑专篇,消防通风平面图,消防系统图等等。专业包括建筑、结构、给排水、电气、采暖通风。
