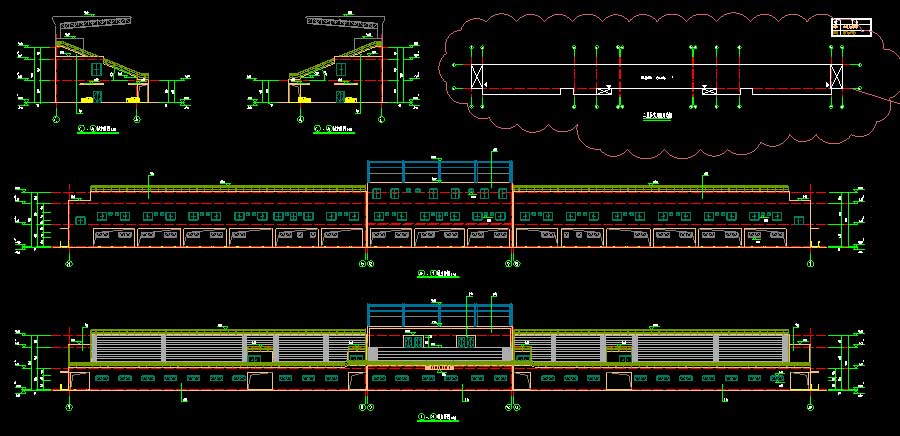

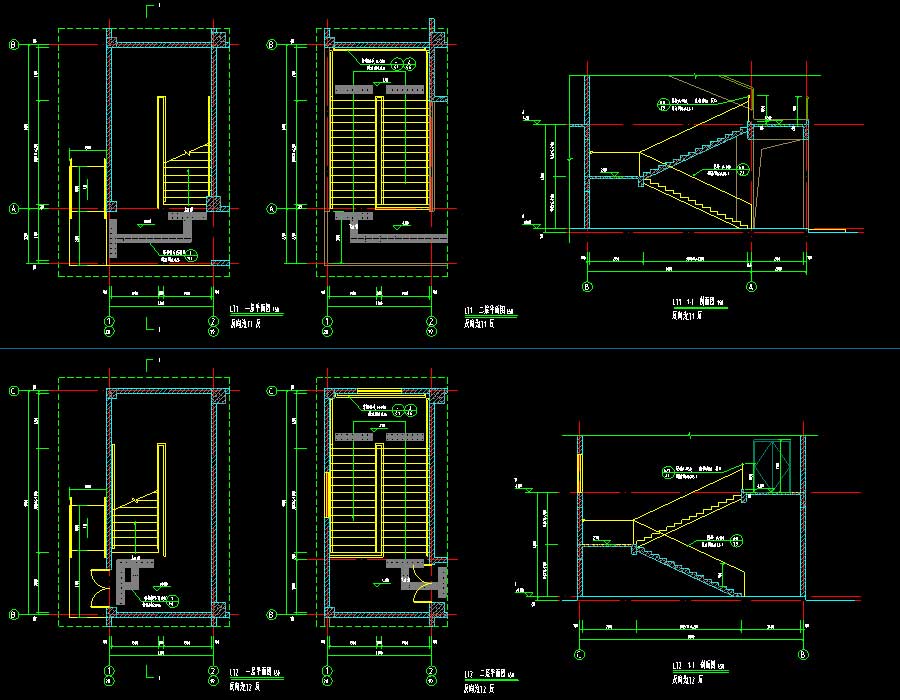

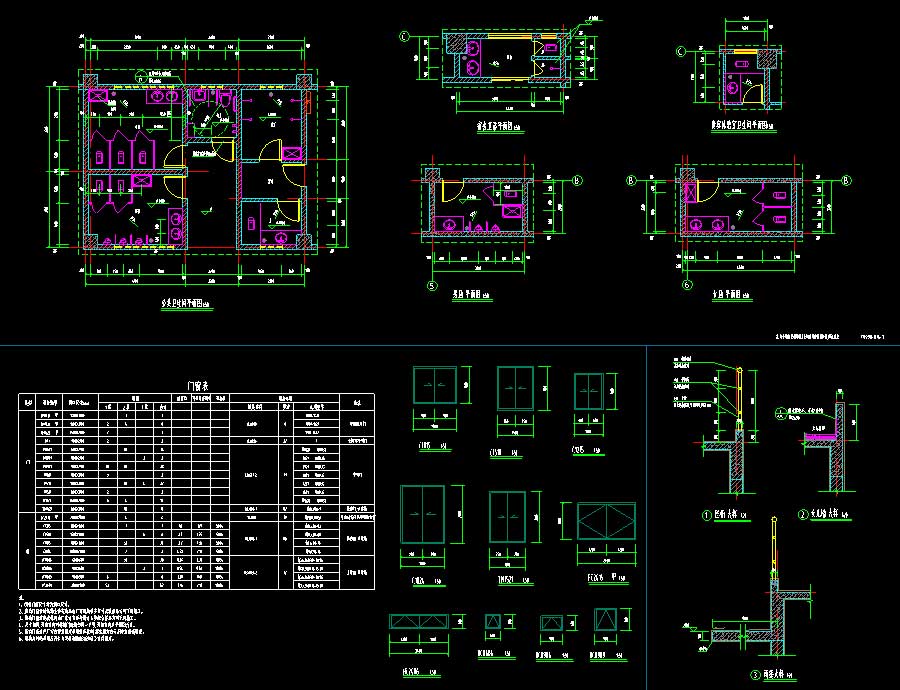

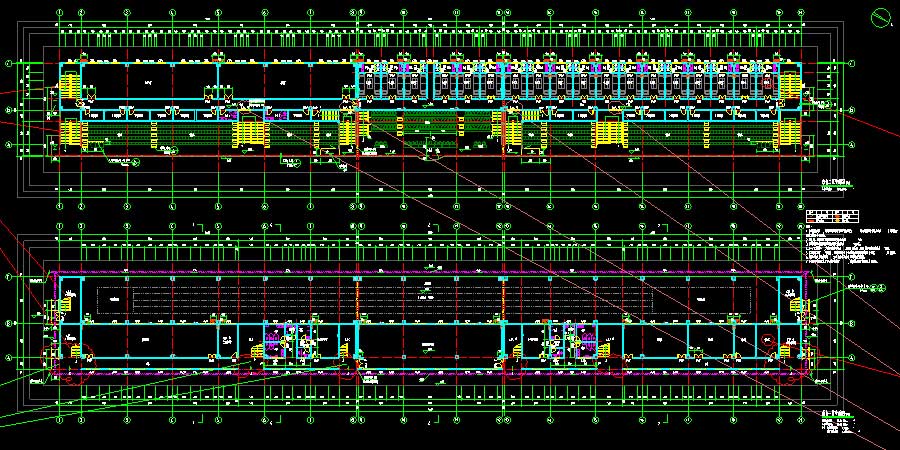

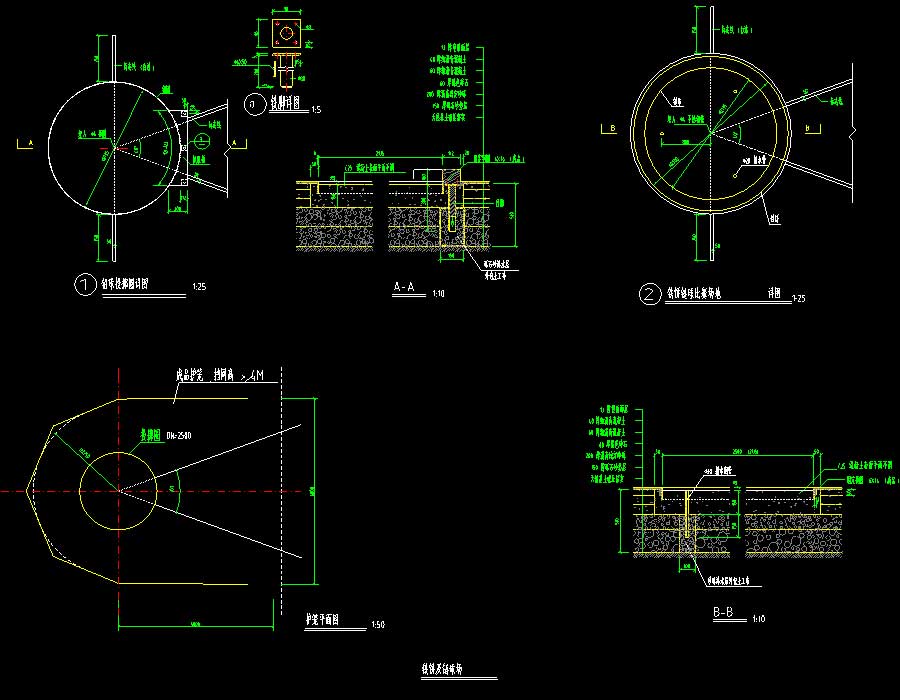

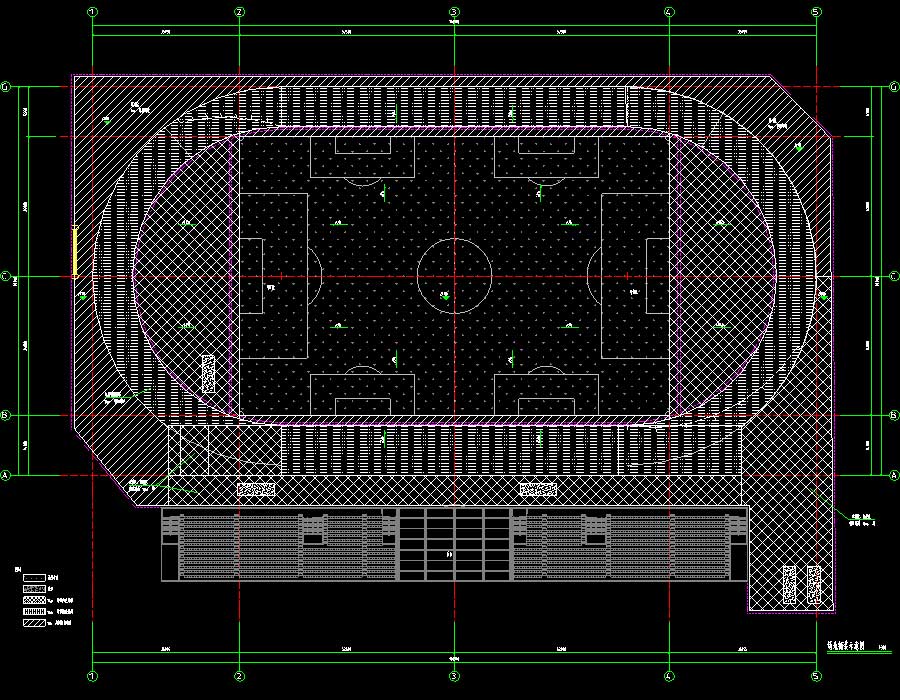

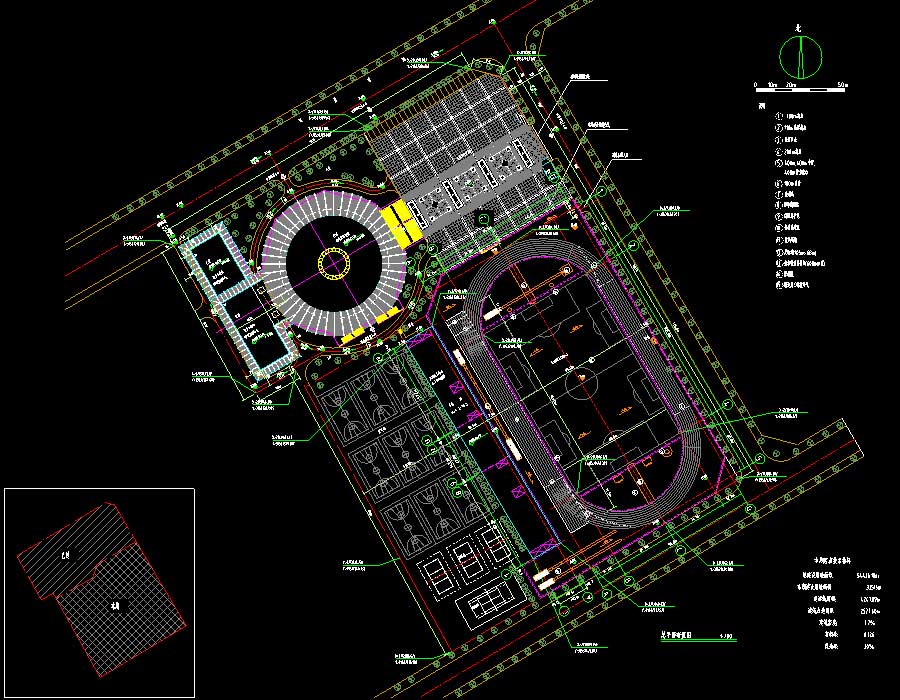

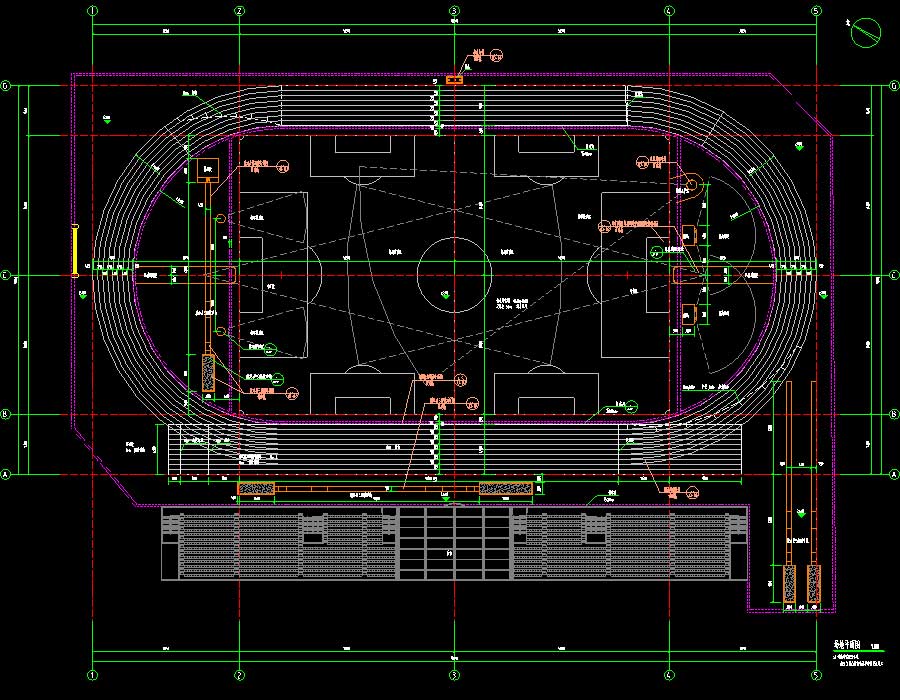

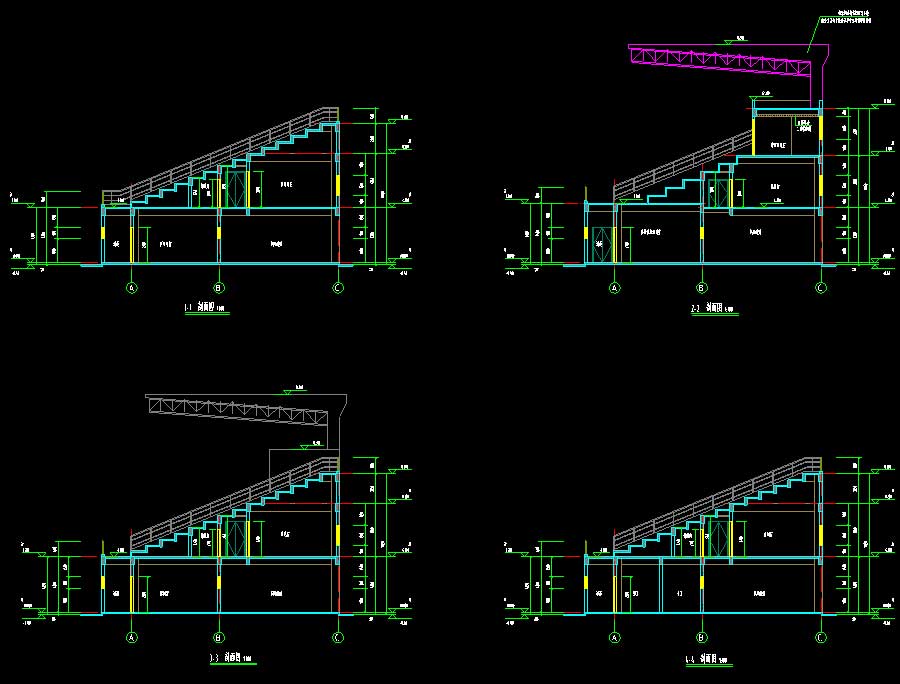

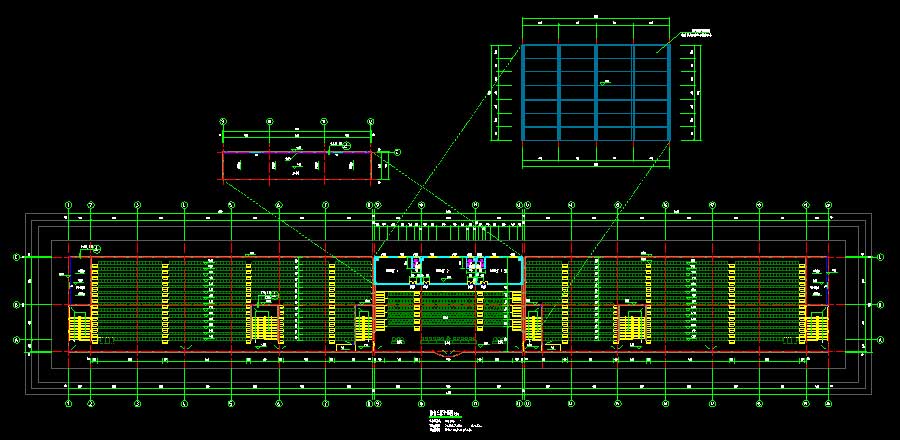

说明:该项目为某地体育场及看台项目建筑施工图,抗震设防烈度为7度。看台上部结构体系为框架结构,建筑高度为12米,地上层数3层,建筑面积为4241.89平方米,占地面积为2577.6平方米;功能布局:看台一层为室内比赛用房及风雨跑道,二层为室内比赛用房及休息室,三层为贵宾休息室。运动场地占地面积为19991.56平方米,功能布局:运动场地由一个标准400米田径跑道,一个标准足球场,若干跳远、三级跳、跳高、撑杆跳、铅球、铁饼等比赛场地组成。图纸内容含:建筑说明,节能设计说明,总平面布置图,看台平面图、立面图、剖面图,楼梯大样,台阶大样图,卫生间大样,门窗表、门窗大样,节点大样,场地平面图,场地铺装示意图,铁饼及链球场大样,球门详图,标枪场地平面图,排水沟大样,跳远及撑杆跳高详图,跑道路面做法详图,跳远及三级跳远详图,旗台大样。
建筑面积:4241.89㎡建筑高度:12m地上层数:3层地下层数:高度类别:低层图纸深度:施工项目地址:福建省设计时间:2014效果图:无建筑风格:现代
