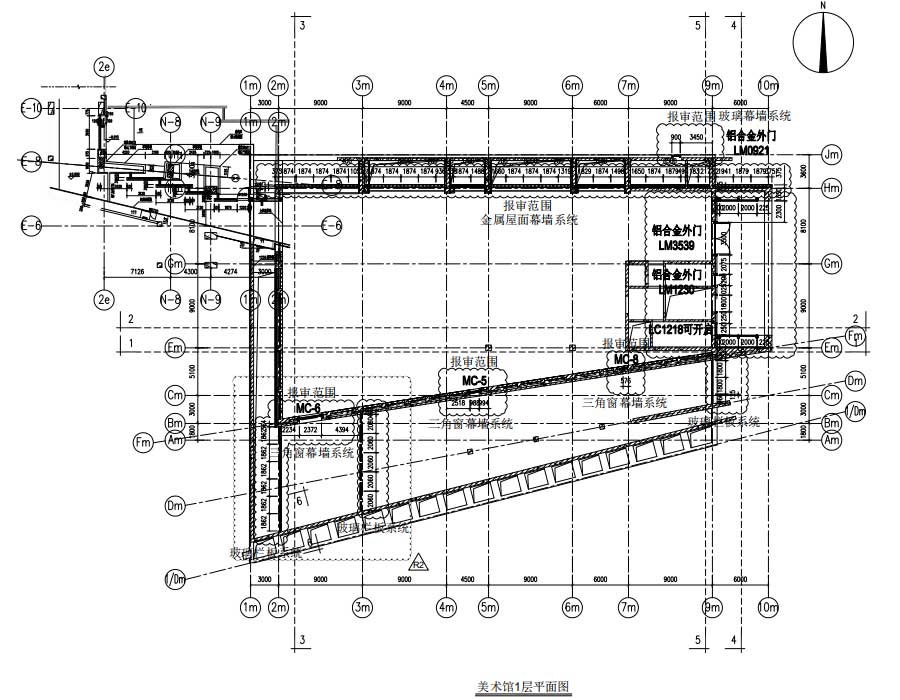

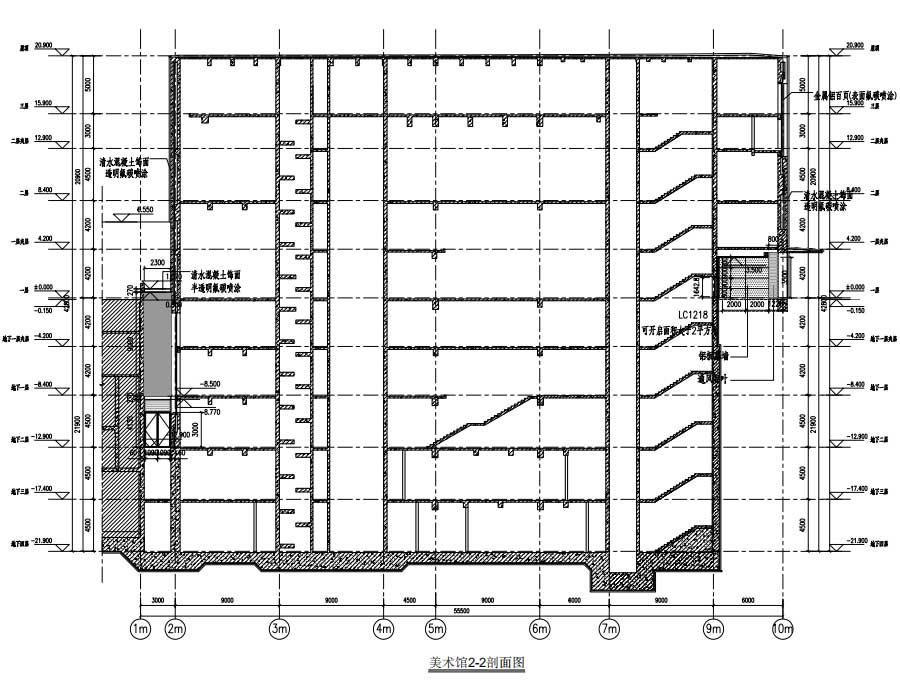

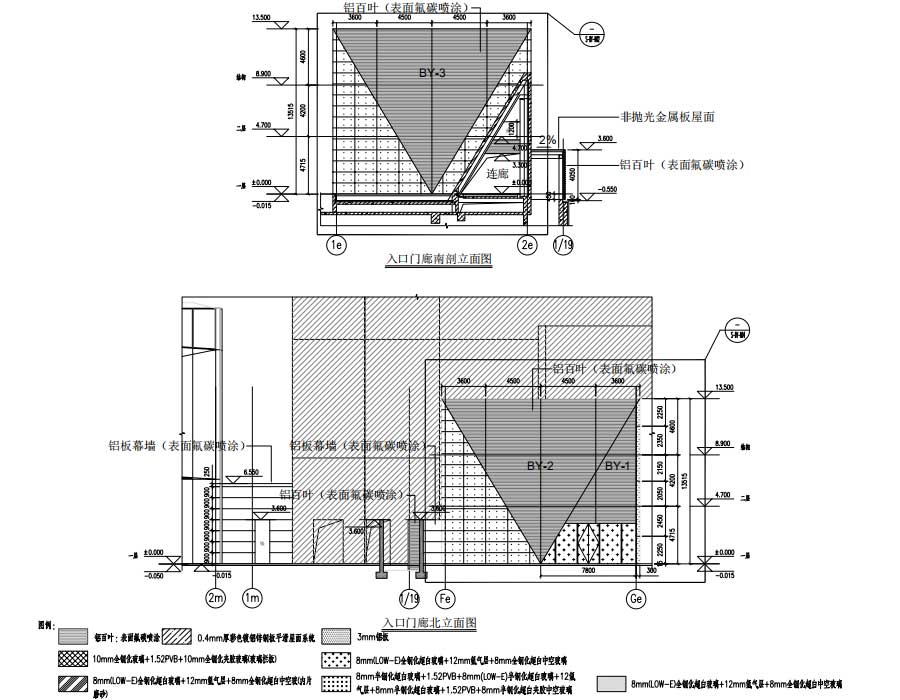

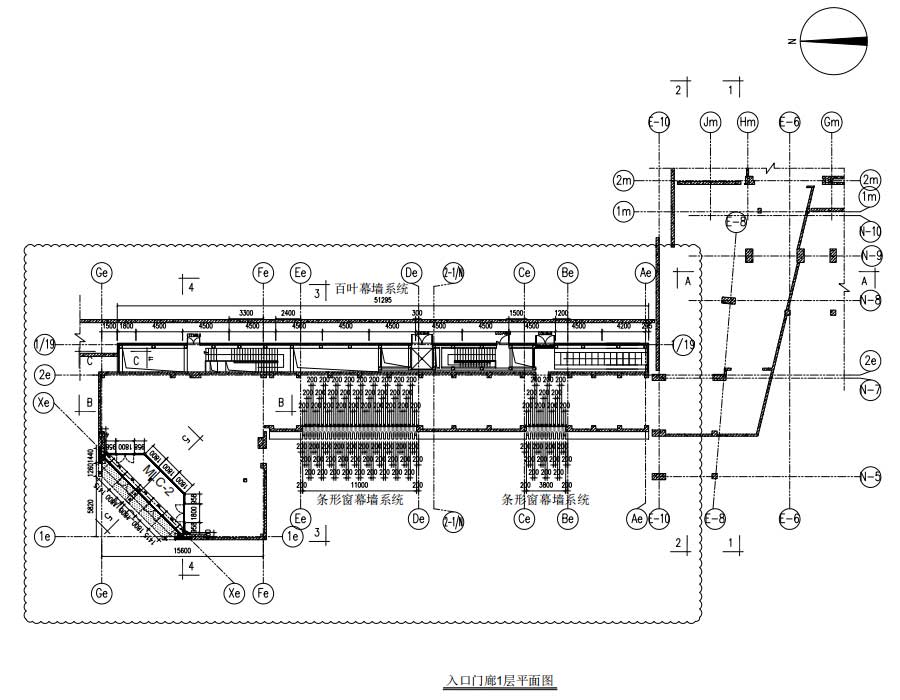

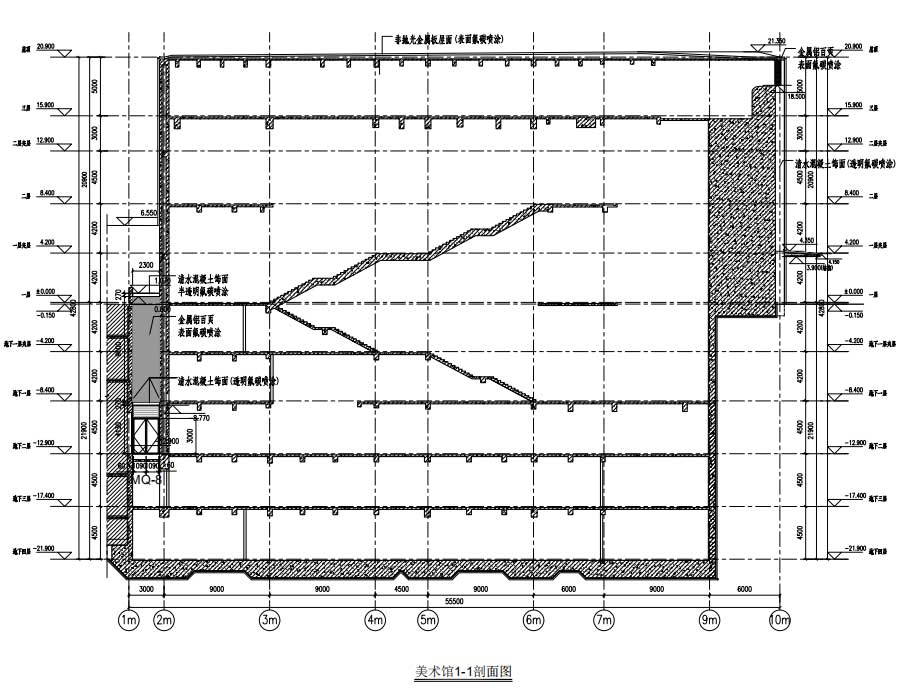

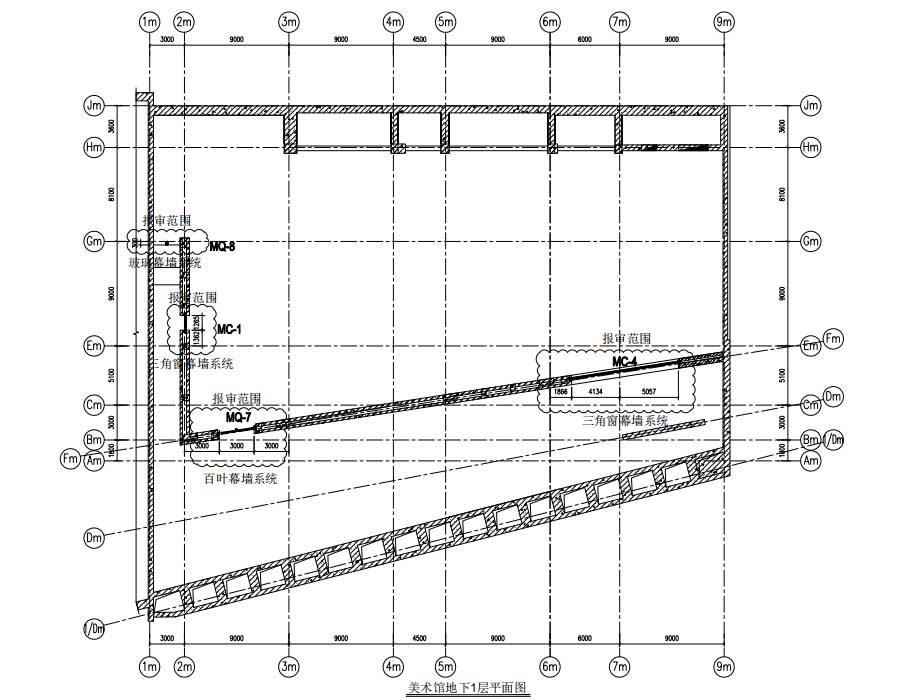

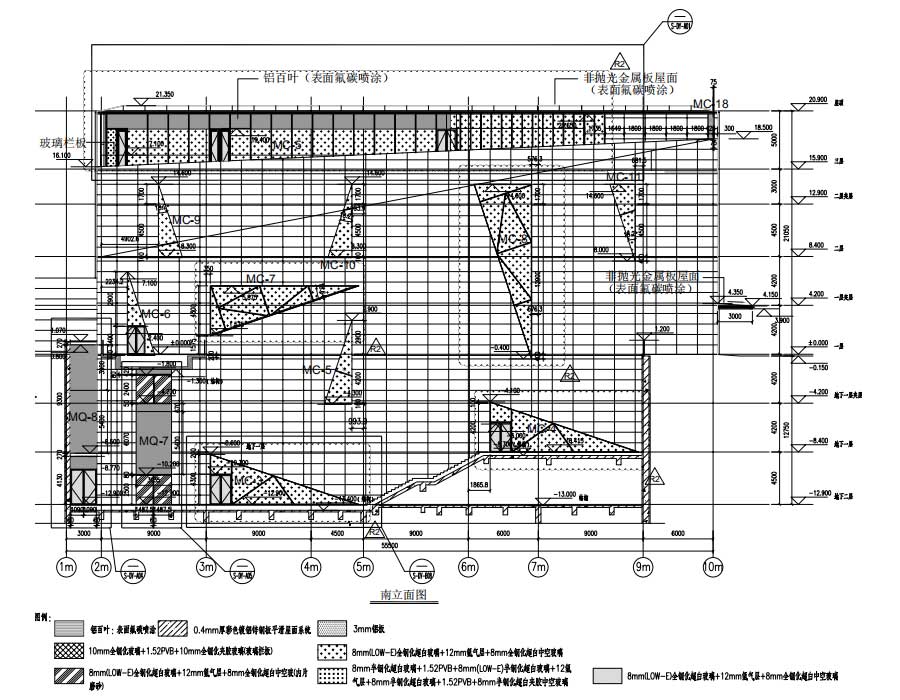

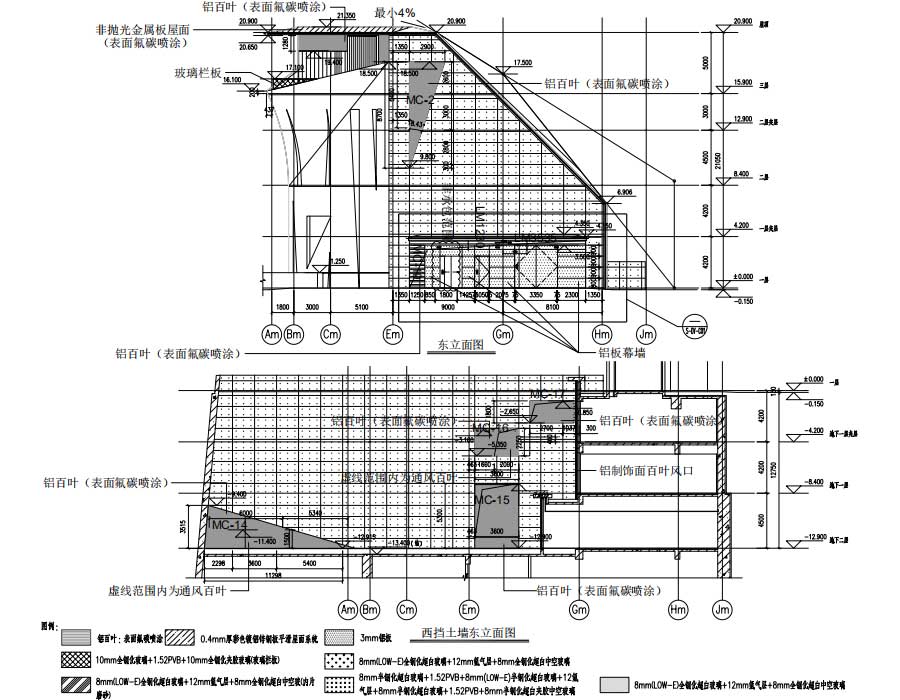

说明:该项目为某中心(美术馆)幕墙分包工程设计施工图,美术馆办公楼地上3670 m2,地下室5500 m2,高21.35米,框架剪力墙结构。图纸内容含:幕墙工程设计说明、材料明细表、东立面图、南立面图、西立面图、北立面图、入口门廊立面图、地下二层平面图、地下一层平面图、夹层平面图、一层、二层、三层、屋顶平面图、入口门廊平面图、美术馆剖面图、入口门廊剖面图、美术馆明框幕墙系统大样图、门窗表、美术馆三角窗幕墙系统大样图、美术馆铝板幕墙系统大样图、采光顶幕墙系统大样图、玻璃栏板幕墙系统大样图、条形窗幕墙系统大样图、金属屋面幕墙系统大样图、连廊入口北立面大样图、连廊入口南立面大样图、连廊入口西立面大样图、连廊入口东立面大样图、连廊入口平面大样图、连廊入口屋顶平面大样图、美术馆连廊剖面大样图、美术馆连廊入口门大样图、美术馆连廊入口屋顶平面钢架大样图、美术馆节点图。
建筑面积:建筑高度:21.35m地上层数:3层地下层数:2层高度类别:低层图纸深度:施工项目地址:北京市设计时间:2015效果图:无建筑风格:现代
