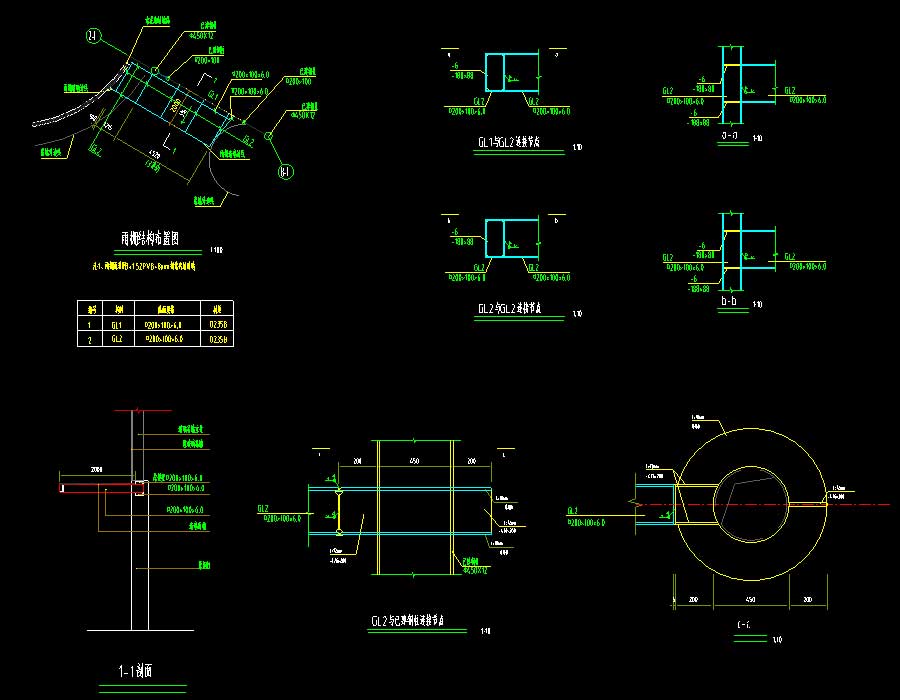

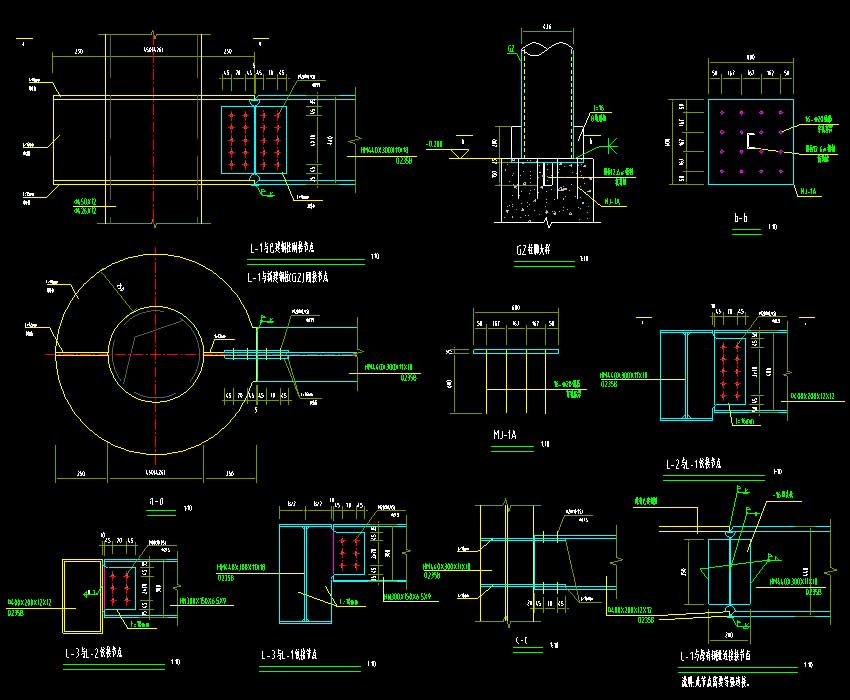

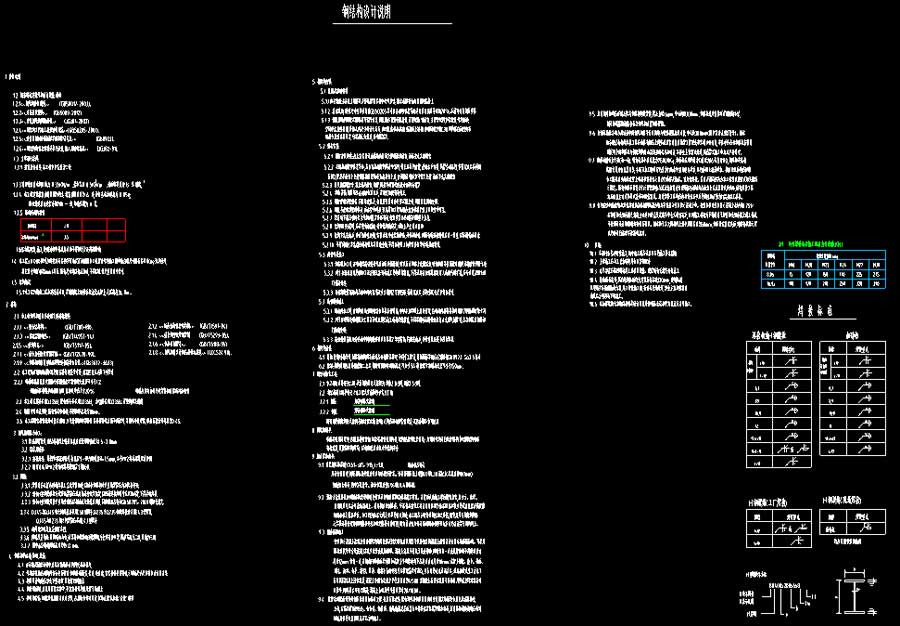

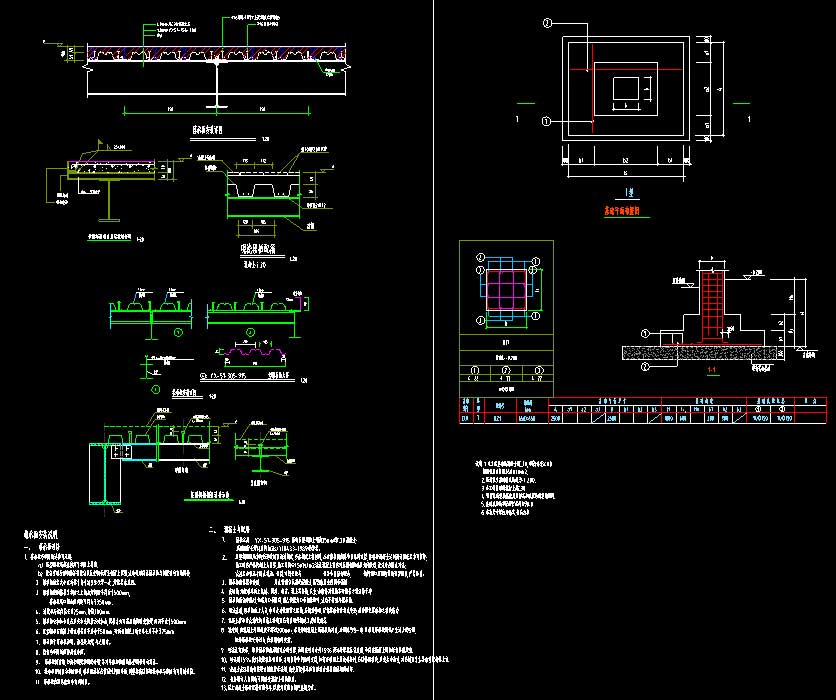

说明:该项目为钢结构平台、雨棚施工图,本工程建筑抗震设防类别为丙类,抗震设防烈度为6度,设计基本加速度为 0.05g,所在场地设计地震分组为第一组,场地类别为II类。本工程为局部二层加建改造项目,采用钢梁上铺楼承板浇筑混凝土,夹层高度为4.8米。图纸内容含:钢结构设计说明,雨棚结构布置图,新建钢柱结构布置图,二层钢梁结构布置图,节点大样图,楼承板安装详图,基础大样图。
结构类型:钢结构基础类型:桩基抗震烈度:6度抗震风压:0.35kN/㎡雪压:0.5kN/㎡建筑面积:300㎡建筑高度:12m地上层数:2层地下层数:高度类别:图纸深度:施工项目地址:设计时间:2012
