多栋超高层办公楼多专业施工图3715660827文件大小:1.44G推荐人:馒头图纸张数:296张所属分类:多类专业所含专业:给排水、暖通
分 享
下  载
建筑面积:176378㎡地上层数:26,27,2,4,5,4,8层建筑高度:116.3,119,10,19,23,19,38.8,m地下层数:4层高度类别:超高层图纸深度:施工项目地址:北京市设计时间:2014建筑风格:效果图:无

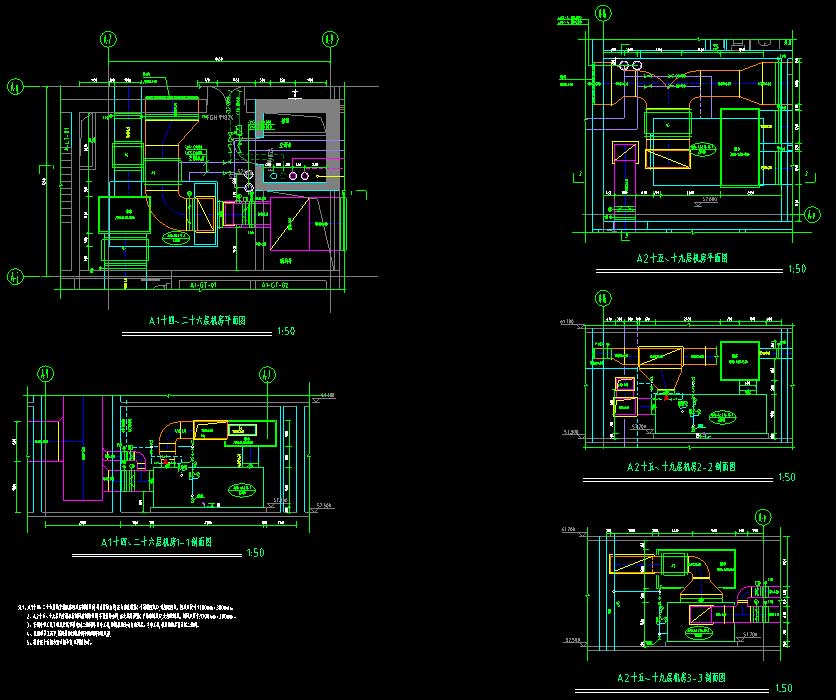

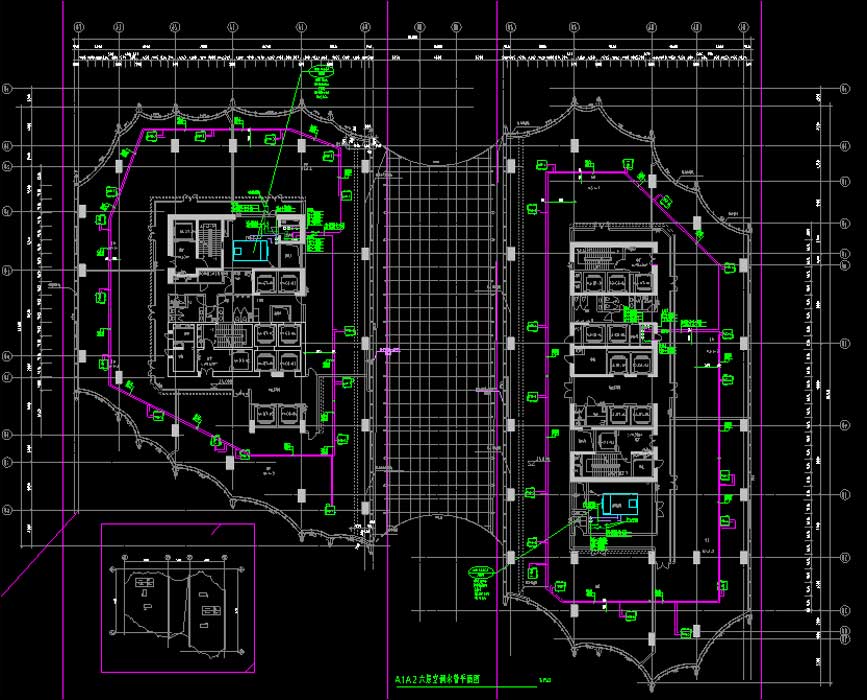

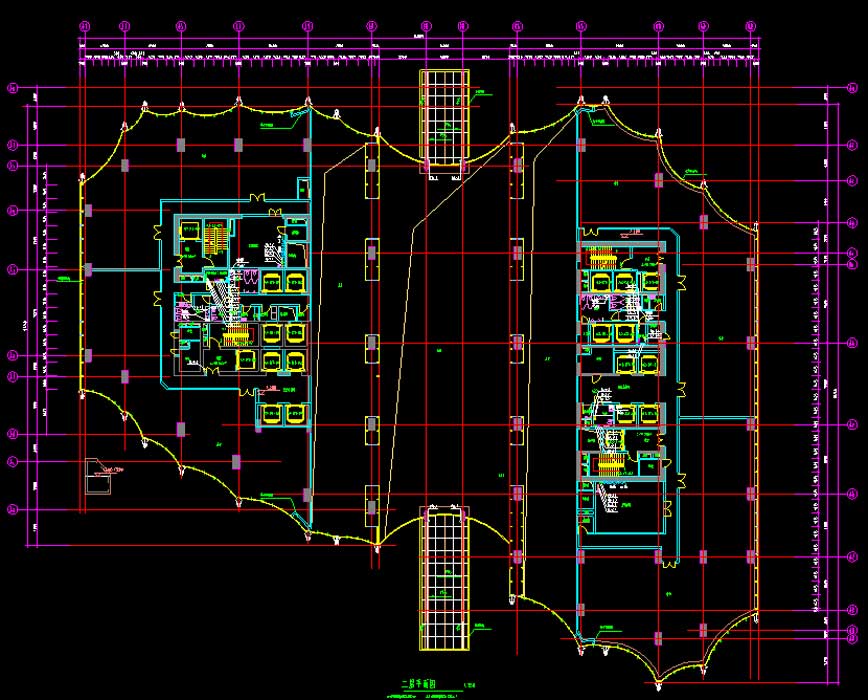

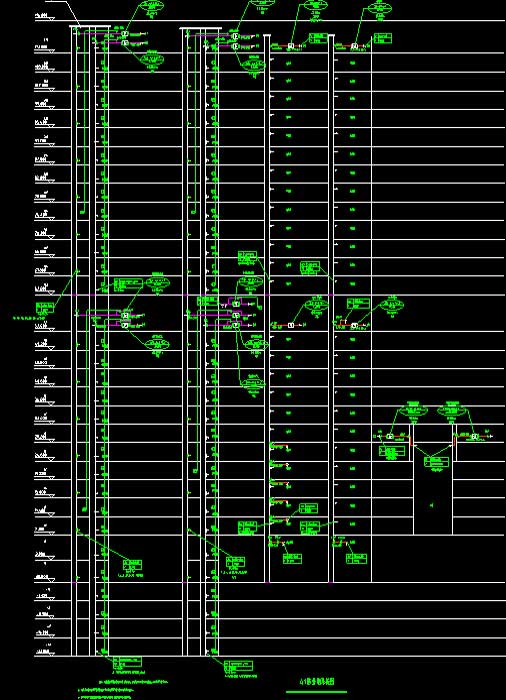

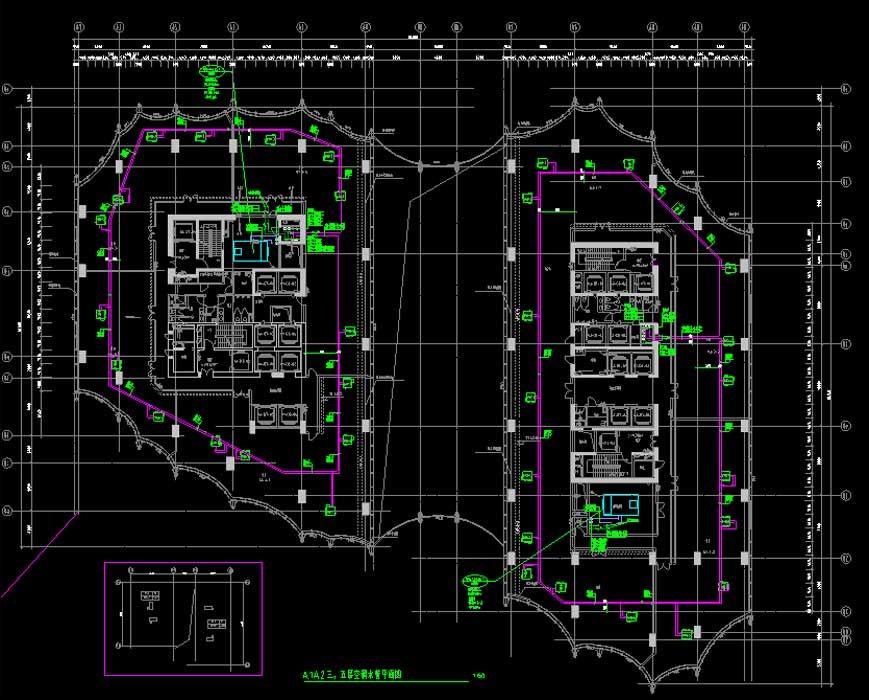

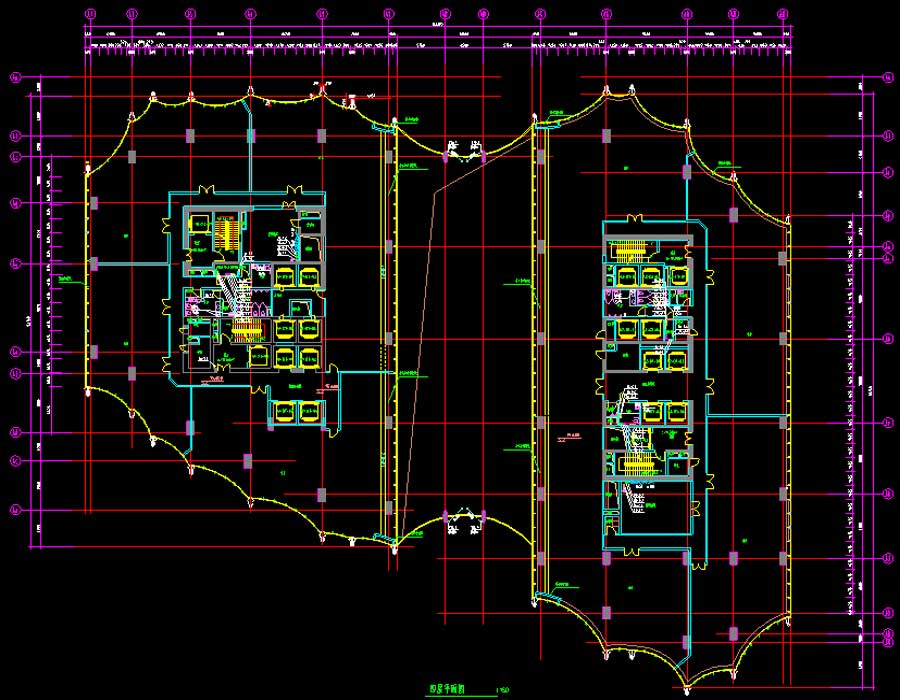

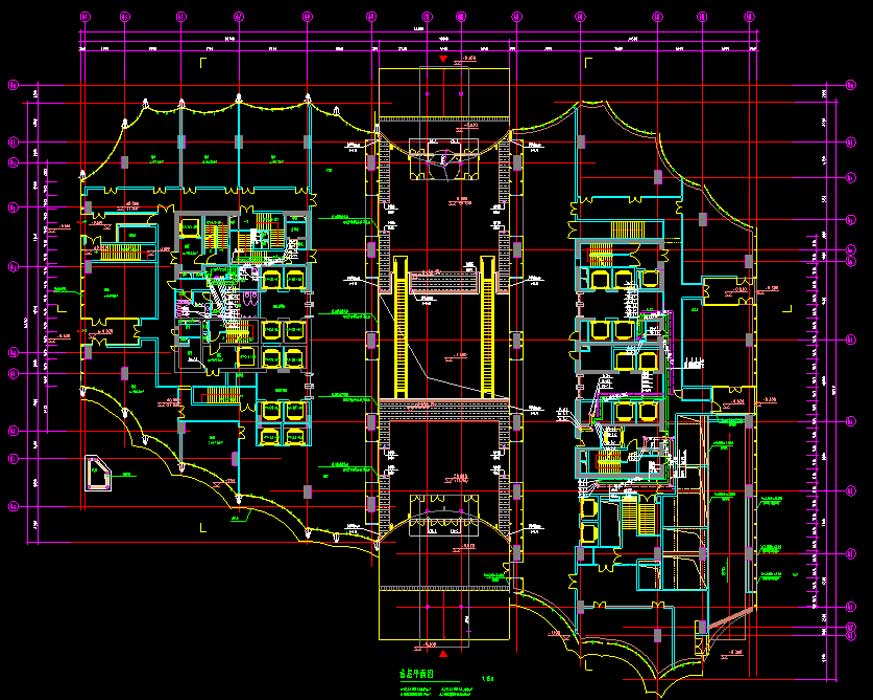

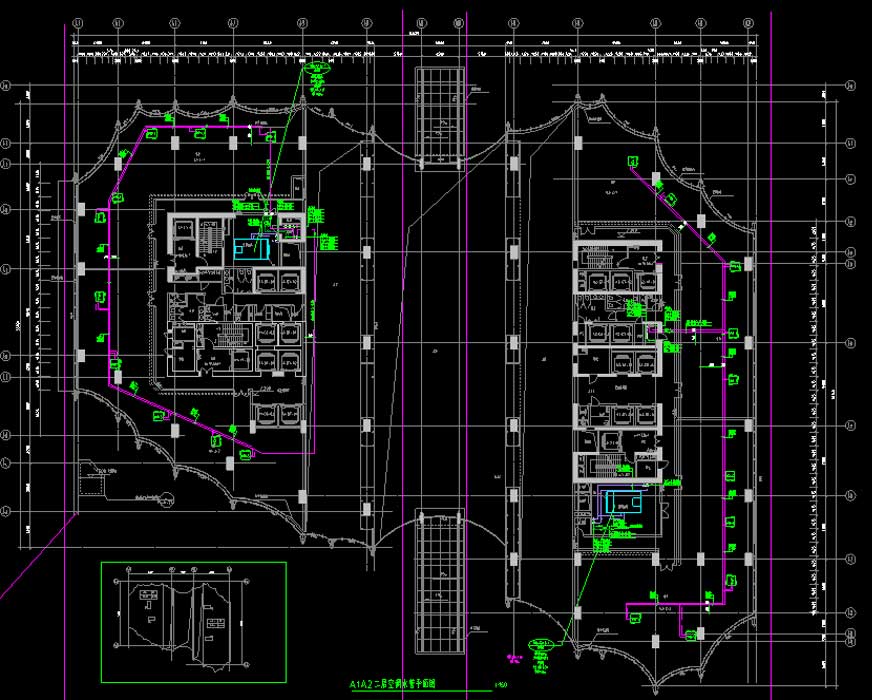

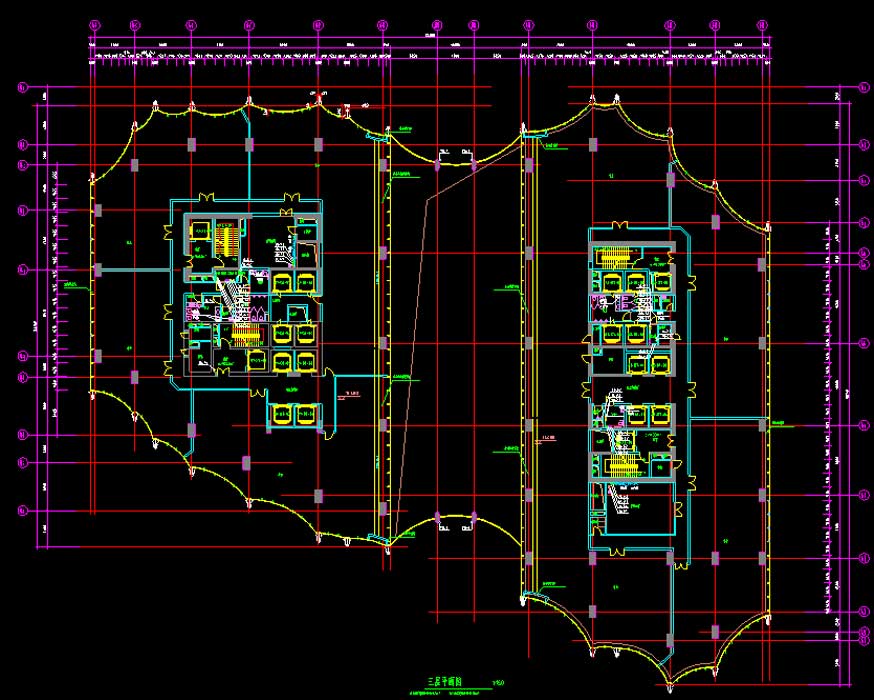

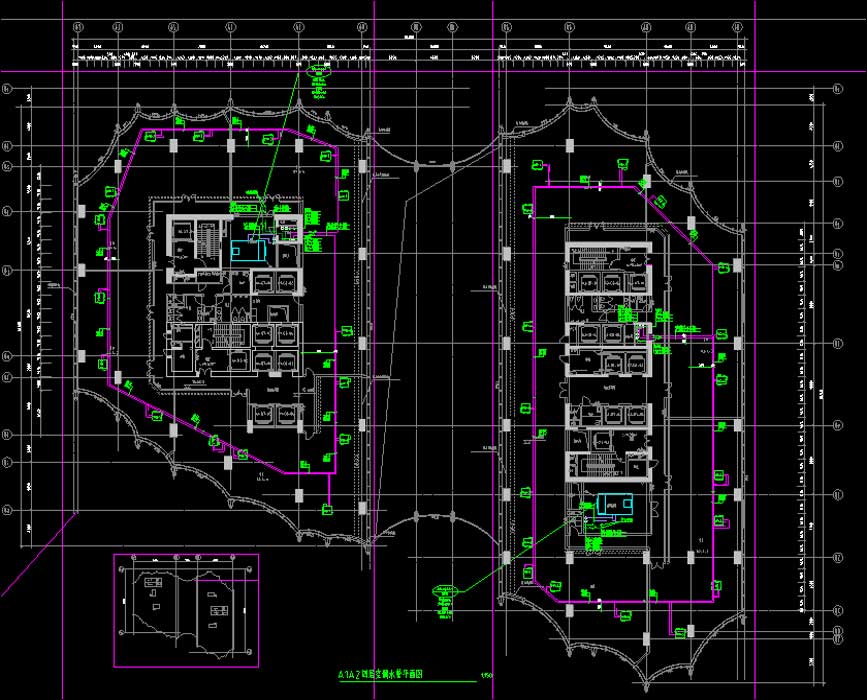

说明:该项目为某地块多栋办公楼多专业施工图,包括A1、A2、A4~A7#办公楼,A3#商业楼及地下室。本项目总用地面积22444.342平方米,建筑面积176378平方米,其中地上建筑面积106880平方米,地下建筑面积69498平方米。最高建筑119米(屋面钢结构最高点)。建筑工程规模:A1#办公塔楼(26层)116.3米、A2办公塔楼(27层)119米、企业独栋部分由三栋组成,A4办公楼(4层)19米、A5#办公楼(5层)23米、A6办公楼(4层)19米,SOHO办公为A7#办公楼(8层)38.8米,中心商业由A3商业楼(2层)10米及各栋办公楼首层商业部分组成。图纸内容含:给排水说明,给水系统原理图,消防系统原理图,中水系统原理图,污废水系统原理图,雨水系统原理图,消火栓系统原理图,自动喷淋、固定消防炮灭火系统原理图,气体灭火系统原理图,气体灭火平面图,自动喷水灭火系统原理图,给排水平面图,消防平面图,给水泵房、消防水泵房、屋顶水箱间、报警阀间平、剖面放大图,地下卫生间详图,地下淋浴间详图,集水泵坑详图,集水坑详图,人防水箱间详图;暖通说明,地下室防排烟系统图,厨房通风排油烟系统图,空调通风系统图,空调水系统图,采暖系统图,热力系统原理图,通风空调平面图,通风防排烟平面图,通风防排烟风管平面图,采暖水管平面图,机房详图,人防通风系统原理图,预埋管件及留孔位置图,租户冷却水系统图,防排烟系统图,通风系统图,空调水管平面图,多联机冷媒平面图等等。专业包括给排水、采暖通风。
