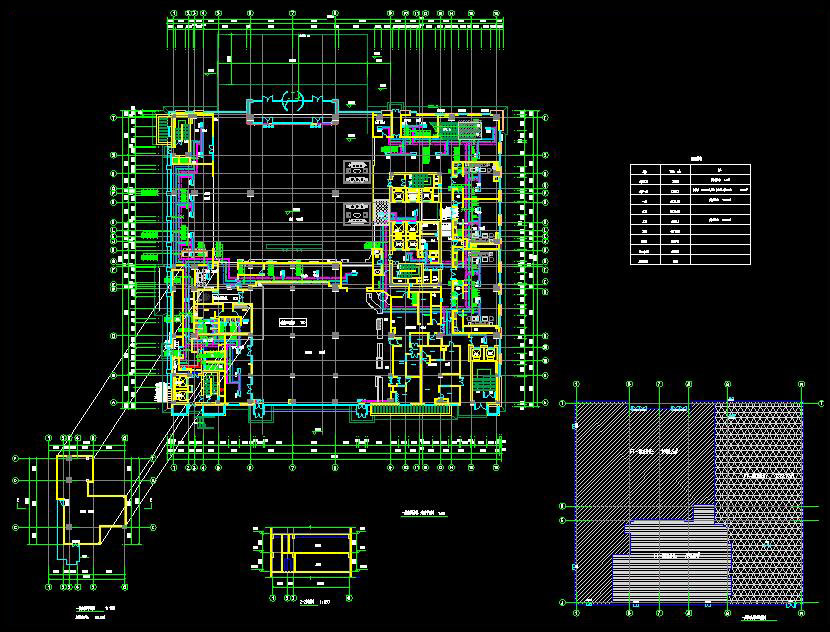

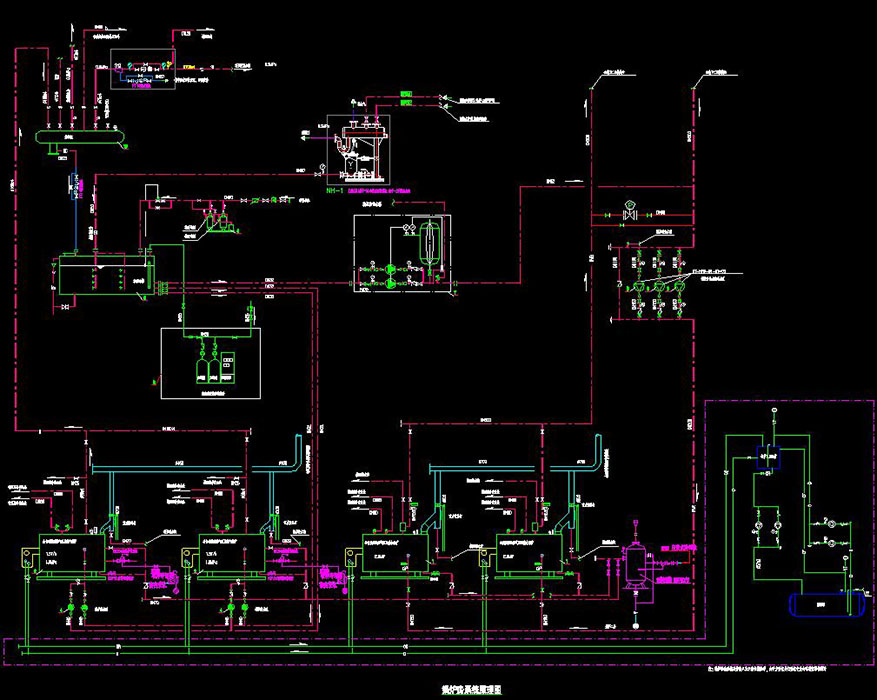

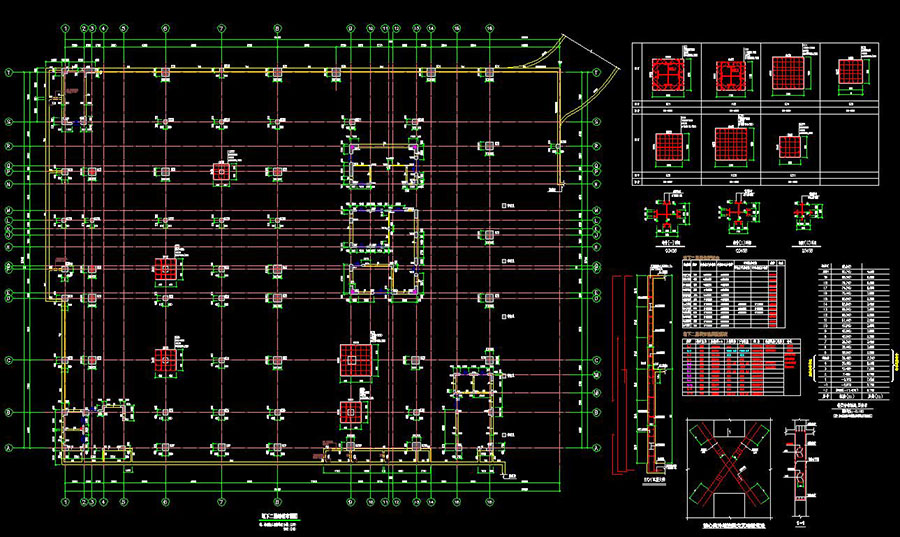

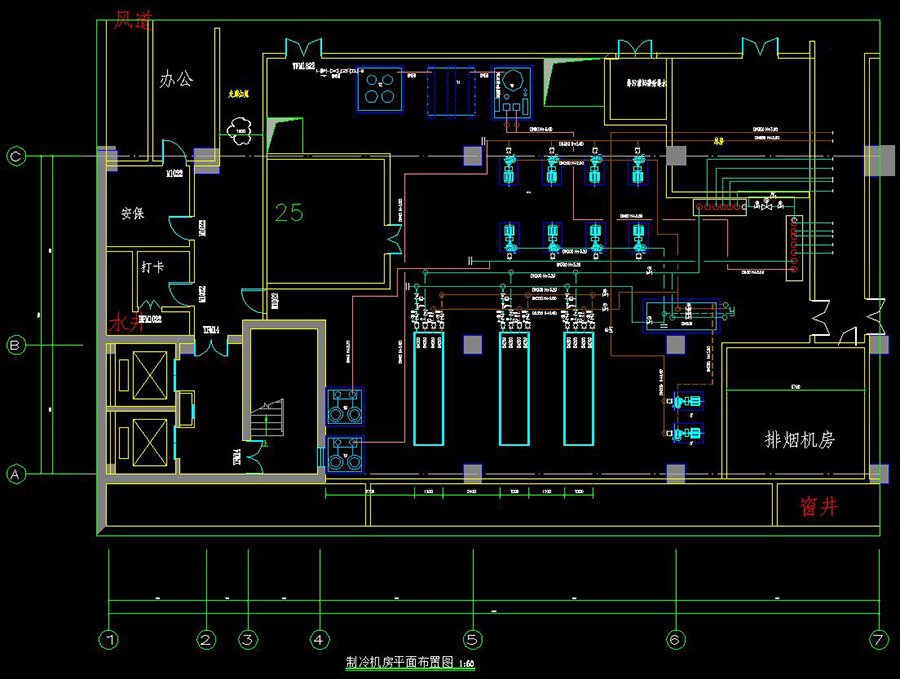

说明:某酒店项目,地上19层,地下2层,建筑高度90.79m,总建筑面积为4.4万㎡,其西侧及南侧裙房为4层,建筑高度26.5m,结构体系为钢筋混凝土框架--钢筋混凝土核心筒结构;功能布局:地下室为洗衣房、工程部用房、男女更衣室、设备用房、后勤办公、库房、员工餐厅及厨房等,1层为酒店大堂、大堂吧、餐厅及厨房,2层酒店办公、酒店活动中心、中餐包房、厨房,3层为酒店宴会厅、厨房、家具库及会议厅,4层为健身、美容、美发、游泳池等,5~17层为客房标准间及套房,18层为部长套房、行政酒廊,19层为总统套房。图纸包含:结构设计总说明,基础平面图,基础详图,墙柱布置图,剪力墙暗柱表,梁板平法配筋图,坡道详图,楼梯详图,钢骨柱脚详图,型钢混凝土组合结构设计说明;暖通设计说明,主要设备表,制冷机房系统原理图,锅炉房系统原理图,酒店换热站系统原理图,裙房及地下空调水系统图,空调通风系统示意图,客房通风系统示意图,防烟系统示意图,塔楼空调水系统原理图,采暖系统原理图,锅炉房、制冷机房、换热机房平面布置图、配管布置图,各层地暖干管平面图,地暖平面图,通风平面图,空调水管、采暖平面图,空调机房设备布置图、剖面图,夹层机房平面布置图、风管布置图,空调机房详图,宴会厅顶空调机房设备布置图、剖面图,散热器平面图等
建筑面积:4.4万㎡地上层数:19层建筑高度:90.79m地下层数:2层高度类别:高层图纸深度:施工项目地址:内蒙古设计时间:2014建筑风格:现代效果图:无
