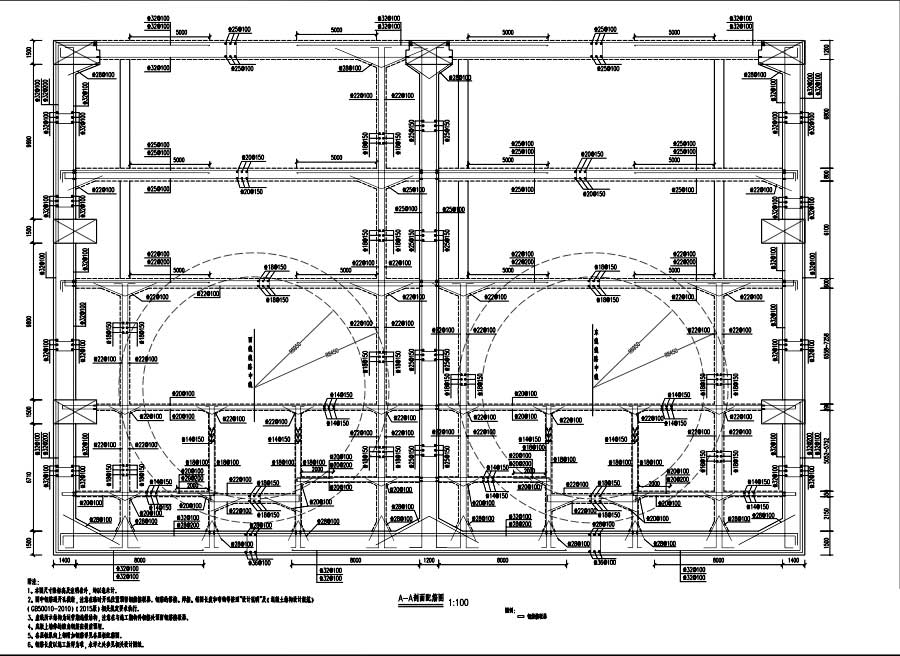

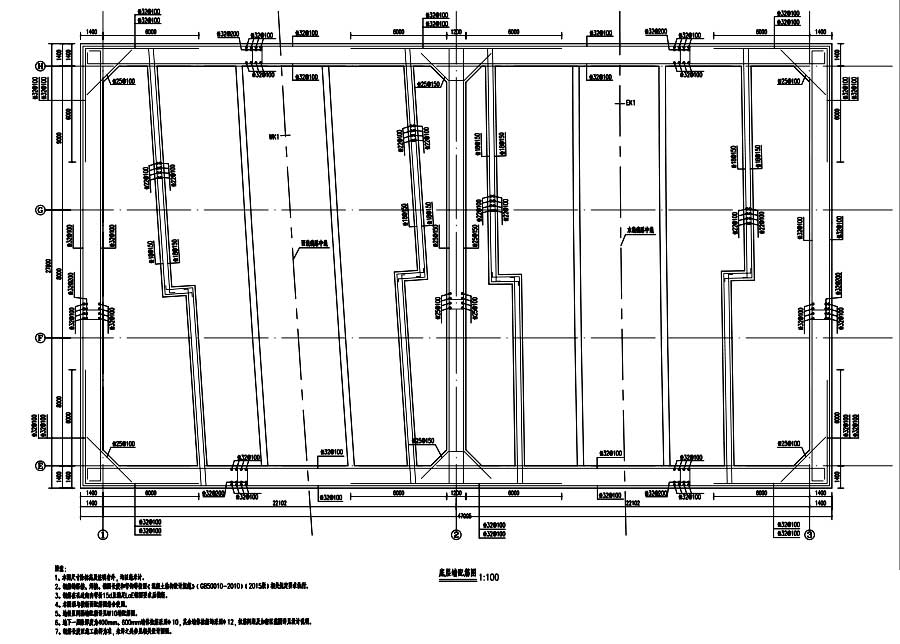

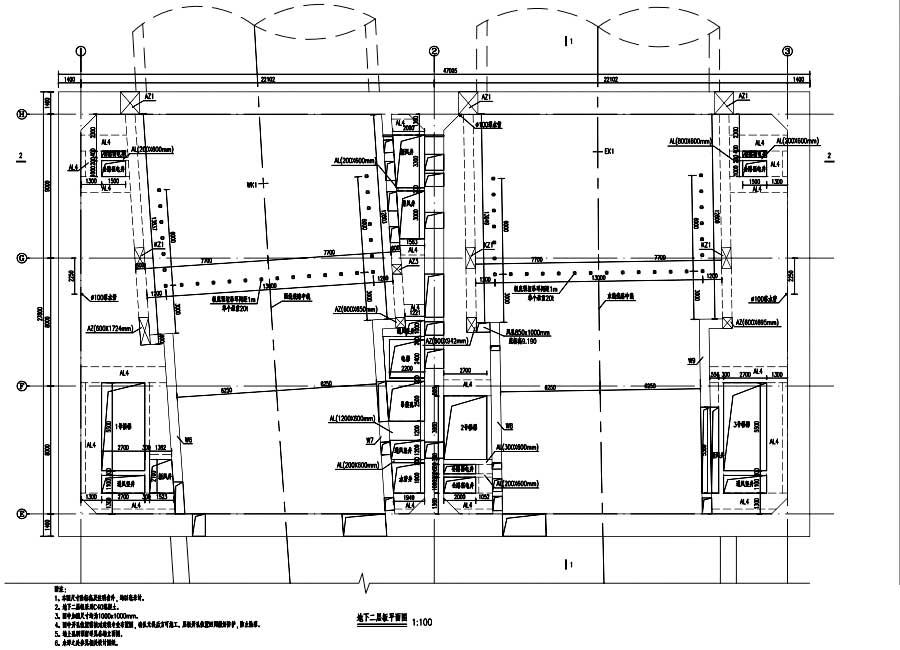

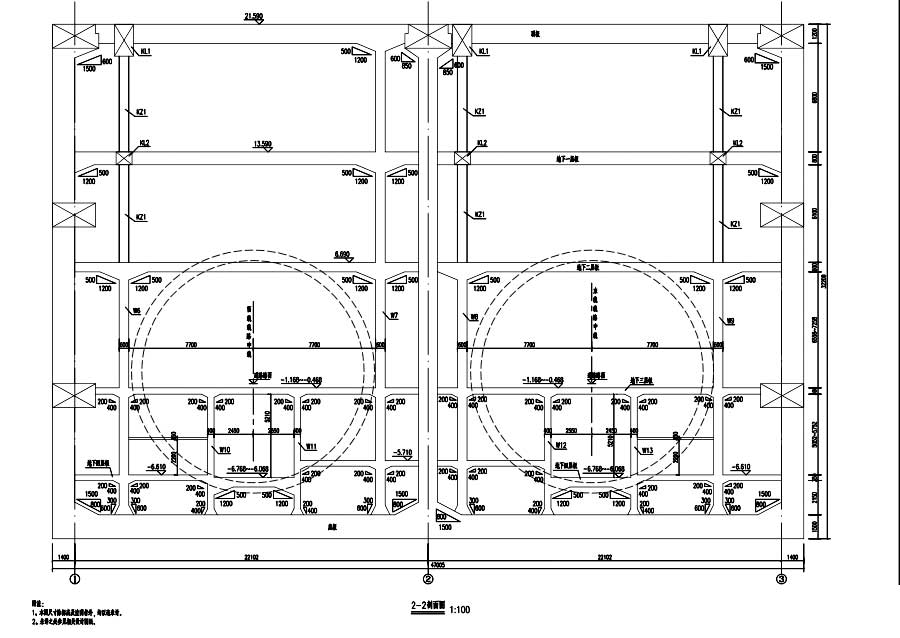

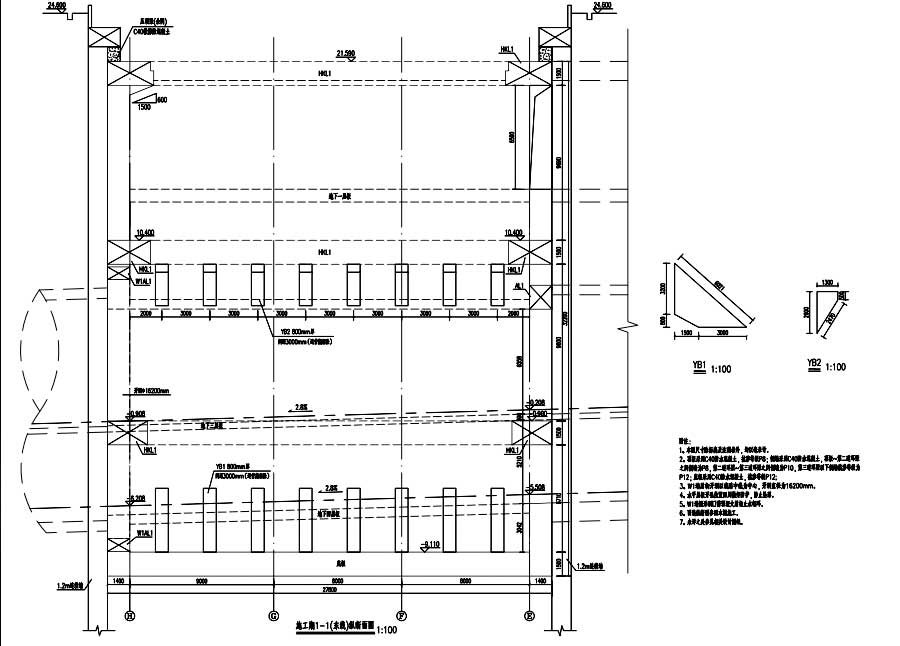

说明:该项目为某明挖隧道工作井主体结构施工图,该套图纸为PDF版。设计内容为工作井主体结构模板图及配筋图。图纸内容含:设计说明,工作井总平面图,施工期顶板平面图,施工期环框梁平面图,施工期东线纵断面图,施工期剖面图,立面图,顶板平面图,地下层板平面图,底板平面图,滑轨预埋设计图,楼梯详图,电梯详图,配筋图,地下三、四层板与盾构区间接口图大样图,楼梯配筋图,挡墙设计图,挡墙配筋图等等。
结构类型:其它基础类型:抗震烈度:风压:雪压:建筑面积:建筑高度:地上层数:地下层数:高度类别:图纸深度:施工项目地址:山东省设计时间:2019
