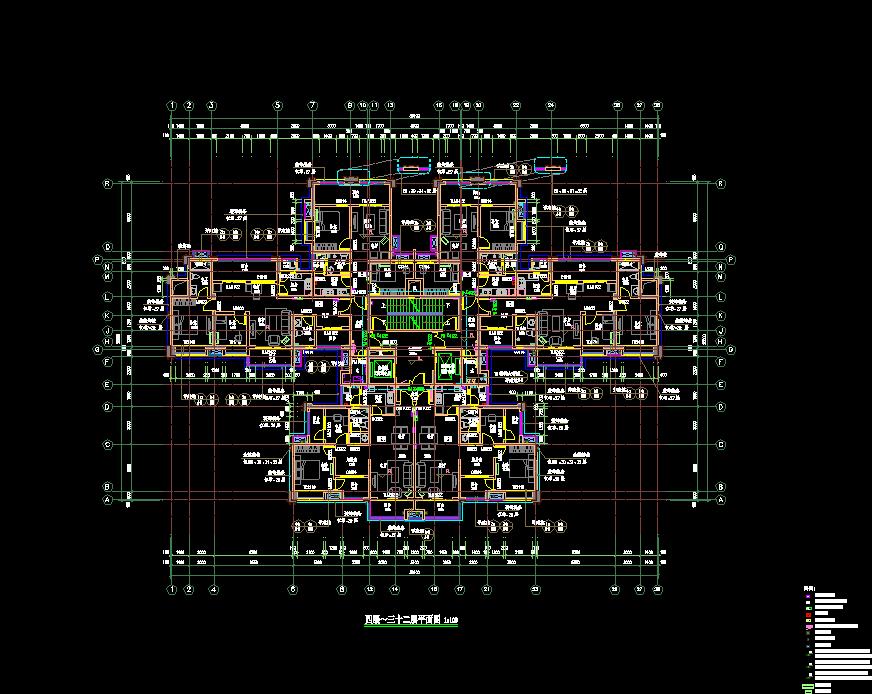

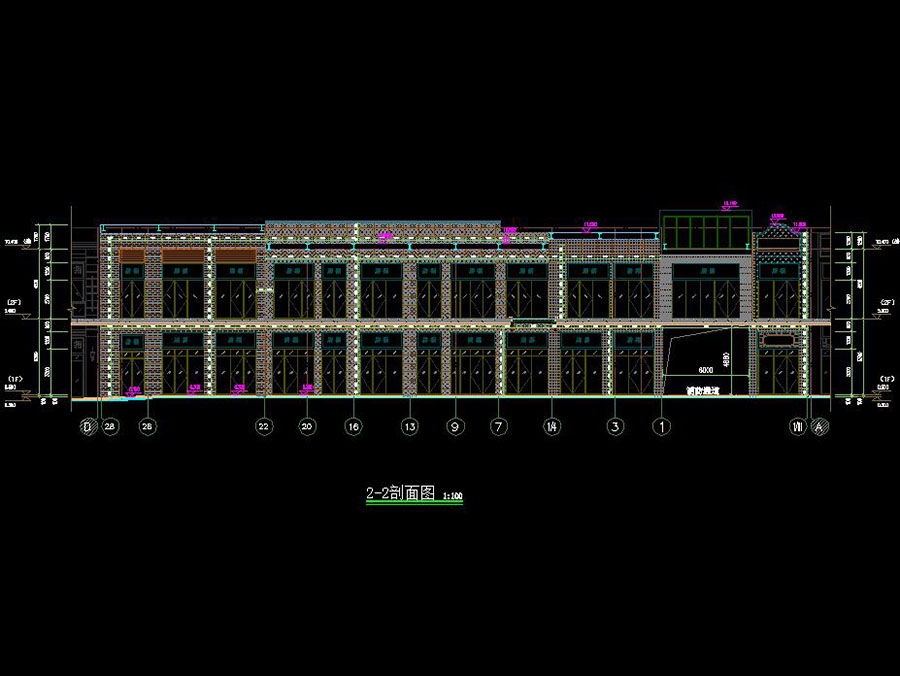

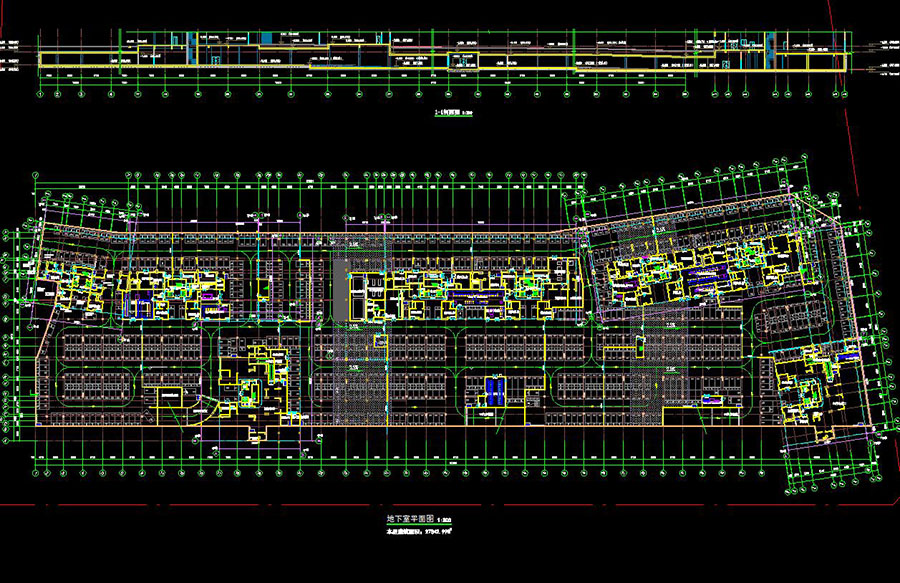

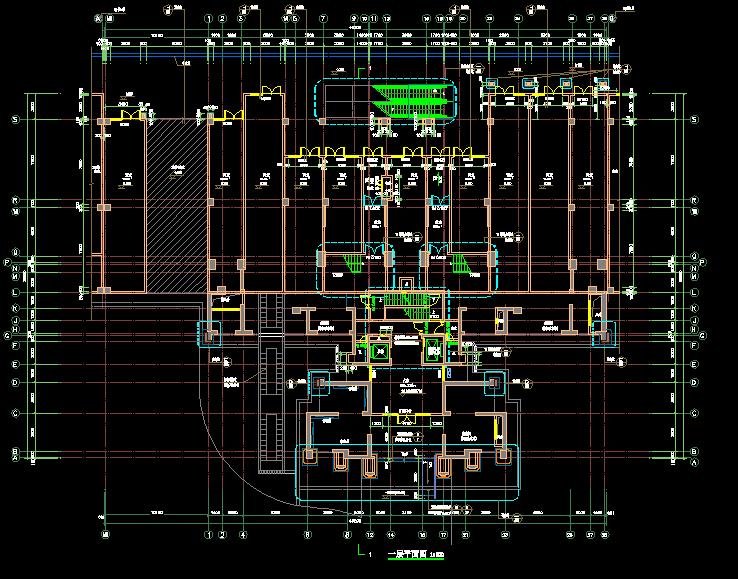

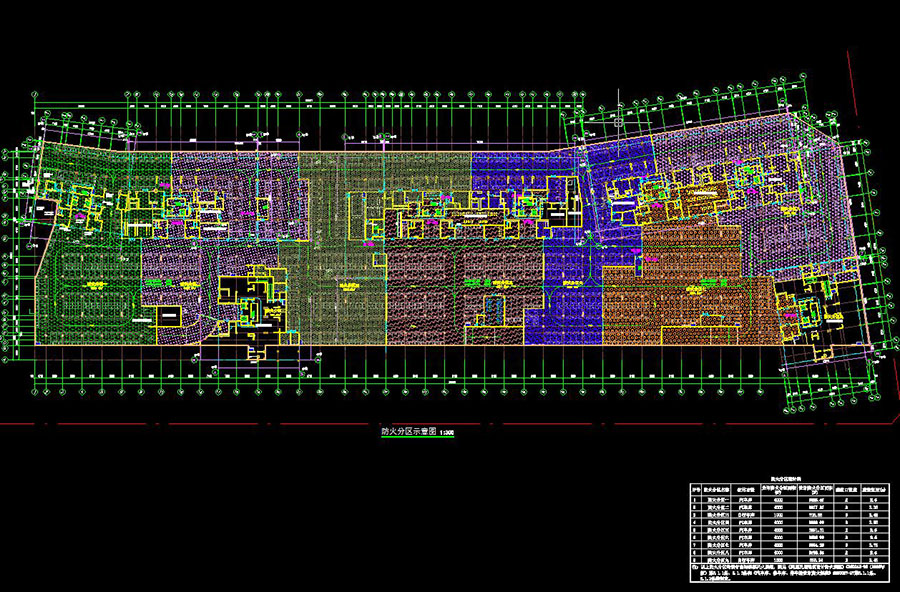

说明:某商住楼项目施工图,地上32层,地下1层,建筑高度98.05米,建筑面积17570.24平方米,地下室为地下车库及设备用房,总建筑面积27842.99平方米,框架剪力墙结构,柱下独立基础+抗水板、剪力墙下筏板基础,抗震设防烈度为7度,图纸包含:建筑设计说明,公共建筑节能设计说明,居住建筑节能设计说明,各层平面图,立剖面图,屋顶层、屋顶构架层平面图,标准层放大平面图,楼梯大样图,扶梯大样图,墙身大样图,门窗表、门窗大样图,地下室顶板平面图,地下室平面图、防火分区,一二层组合平面图,防火分区示意图,汽车坡道自行车坡道大样图,总平面图,总平面竖向设计图,总平面消防布置图
