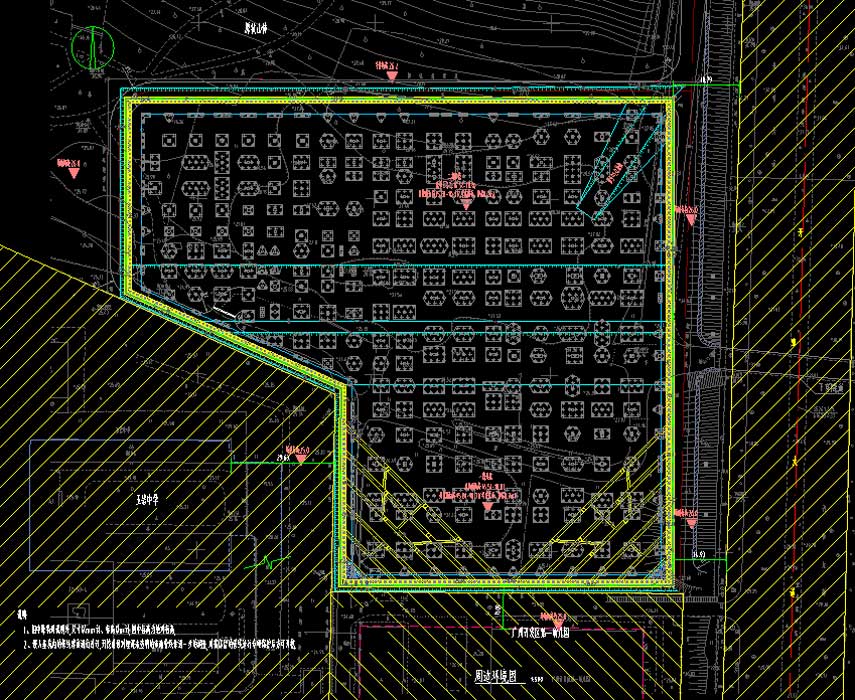

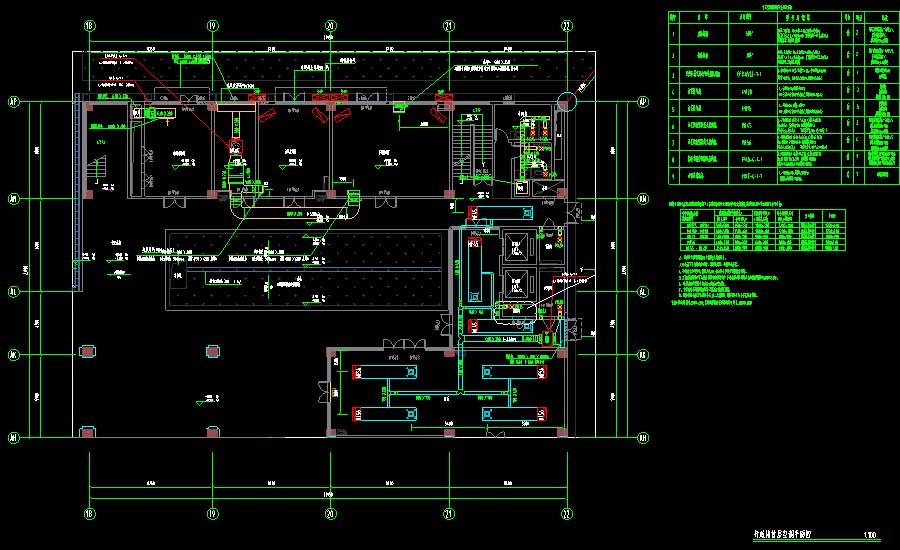

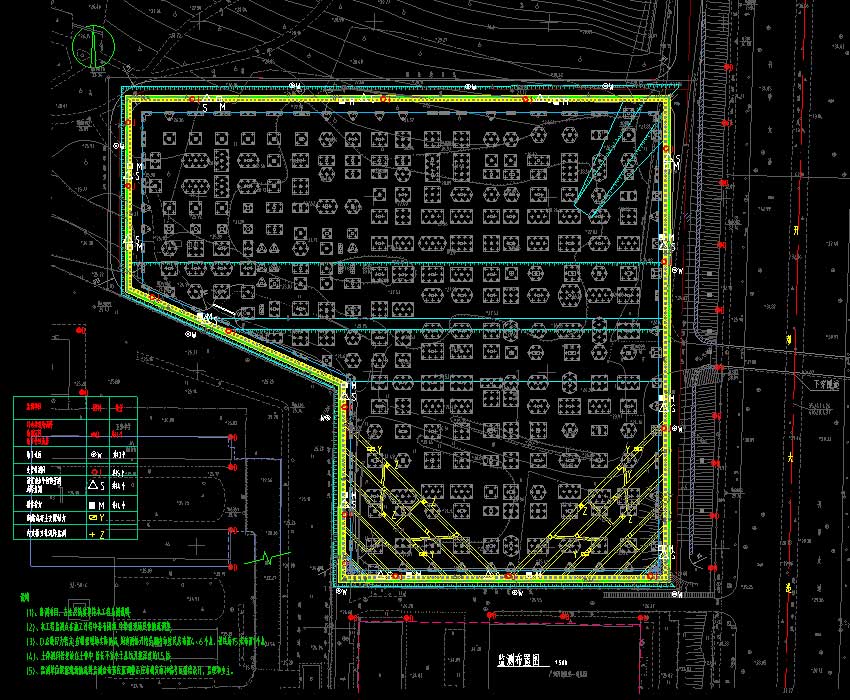

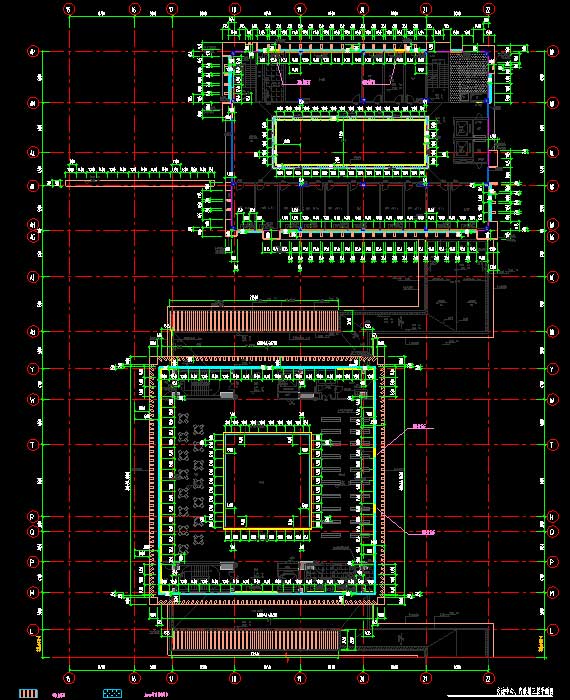

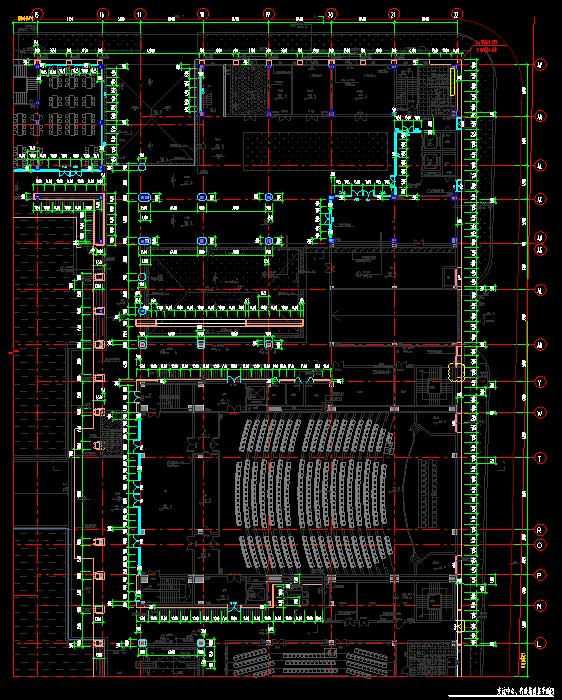

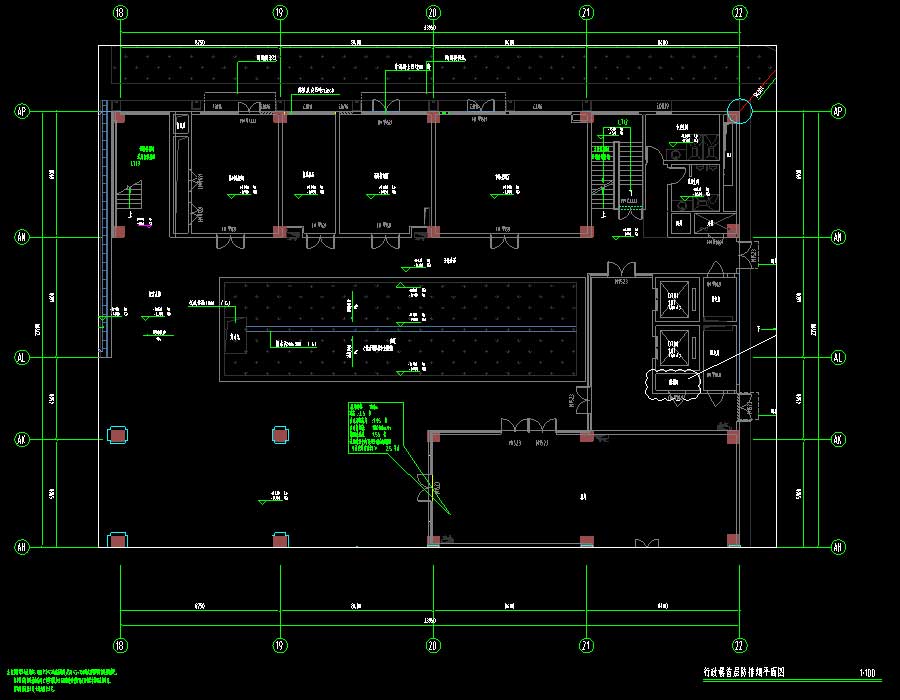

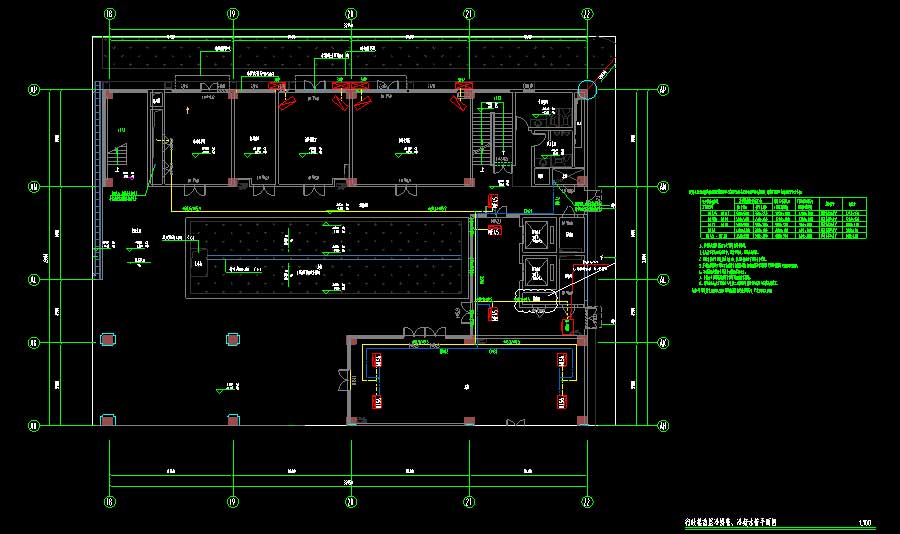

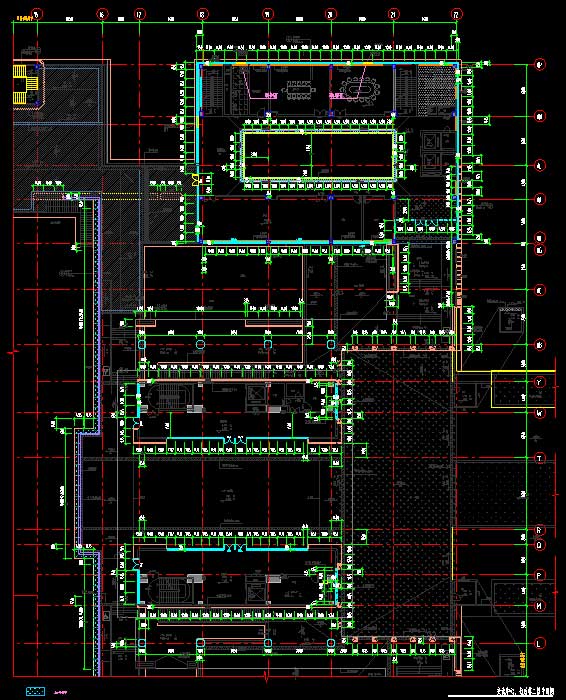

说明：该项目为某校新校区建设工程项目建筑、结构、给排水、电气、采暖通风施工图，包括教研楼、电大综合楼，学术交流中心，行政楼，学员宿舍，食堂及地下室。抗震设防烈度为7度，主要结构形式为框架结构。其中，教研楼、电大综合楼，行政楼地上层数均为6层，建筑高度均为24米；学术交流中心地上层数为4层，建筑高度为24米；学员宿舍地上层数为7层，建筑高度为24米；食堂地上层数为2层，建筑高度为10.4米；项目规划建设用地面积为19540.6平方米，地上建筑面积为35564平方米，地下建筑面积为30499平方米。图纸内容含：建筑说明，节能设计说明专篇，平面图，立面图，剖面图，楼梯大样图，电梯大样图，坡道大样图，门窗大样图，墙身大样图，卫生间大样图，阶梯教室大样；结构说明，建筑安全生产专篇，桩说明，桩基础、底板及承台结构平面布置和底板配筋图，预应力管桩承台大样图，墙柱结构施工图，墙柱配筋大样，梁板结构施工图，结构布置及板配筋平面施工图，梁配筋平面施工图，地下室侧壁及水池侧壁大样，沉降观测点布置图，楼梯大样结构图；给排水说明，水消防泵房大样图，预制七氟丙烷气体灭火，喷淋平面图，消防给水总平面图，水消防平面及系统图，给排水平面及系统图，消防大样，抗震说明及大样，热水系统图，集水井大样图，雨水回用系统；电气说明，电气总平面图，火灾自动报警平面图，火灾自动报警系统图，消防设备电源监控系统图，防火门监控系统图，气体灭火控制原理图，照明及动力平面图，防雷平面图，高压配电系统图，低压配电系统图，低压配电干线竖向系统图，变配电所电力监控系统图，动力配电系统图，照明配电系统图；暖通说明，通风防排烟抗震支吊架说明及大样图，主要设备表，防排烟系统图，空调通风平面图，防排烟平面图，通风防排烟平面图，冷媒管系统图，空调冷源水系统流程图，空调平面图，冷媒管、冷凝水管平面图，篮球场、羽毛球场冷源系统图；基坑设计说明，基坑监测说明，基坑总平面图，内支撑布置图，周边环境图，监测点布置平面图，剖面图，大样图，工程地质展开图，土方计算图；幕墙设计说明，幕墙安全生产专篇，整体平面图，立面图，平面图，压顶平面图，吊顶平面图，剖面图，楼梯大样，大样图，竖明横隐标注节点图，仿石铝板装饰条节点图，石材包住节点图，铝合金百叶节点图，玻璃雨棚标准节点图，埋件图等等。
