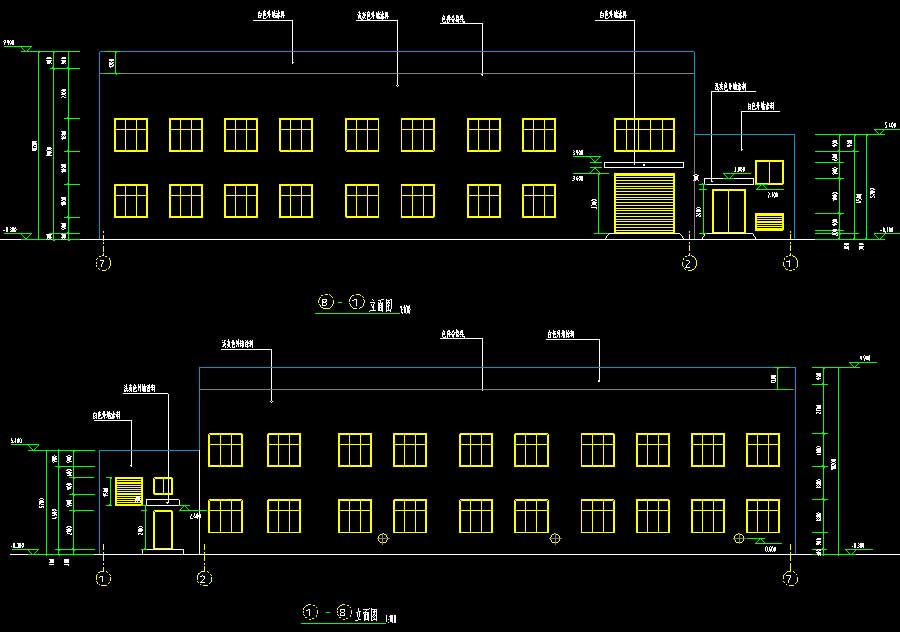

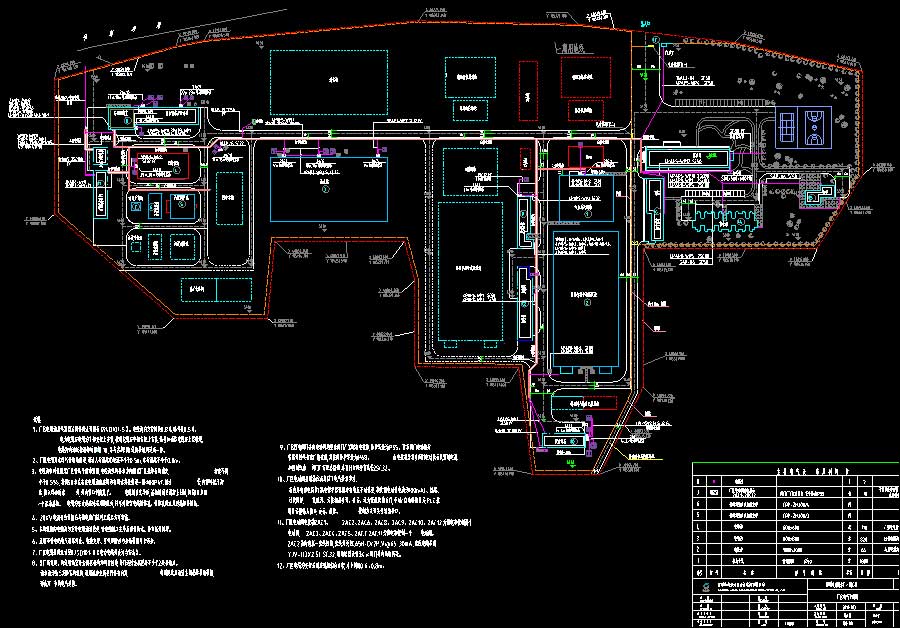

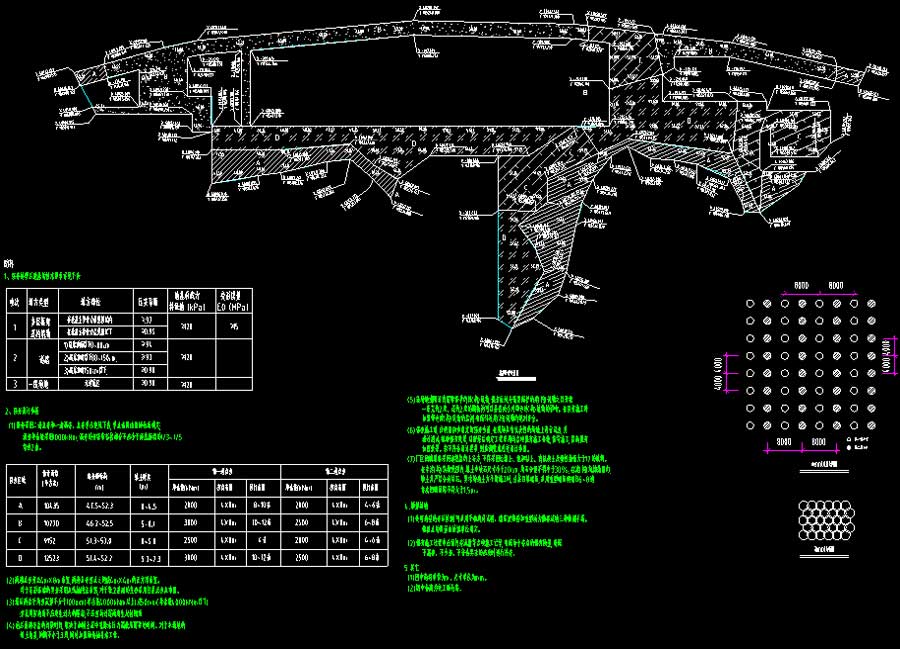

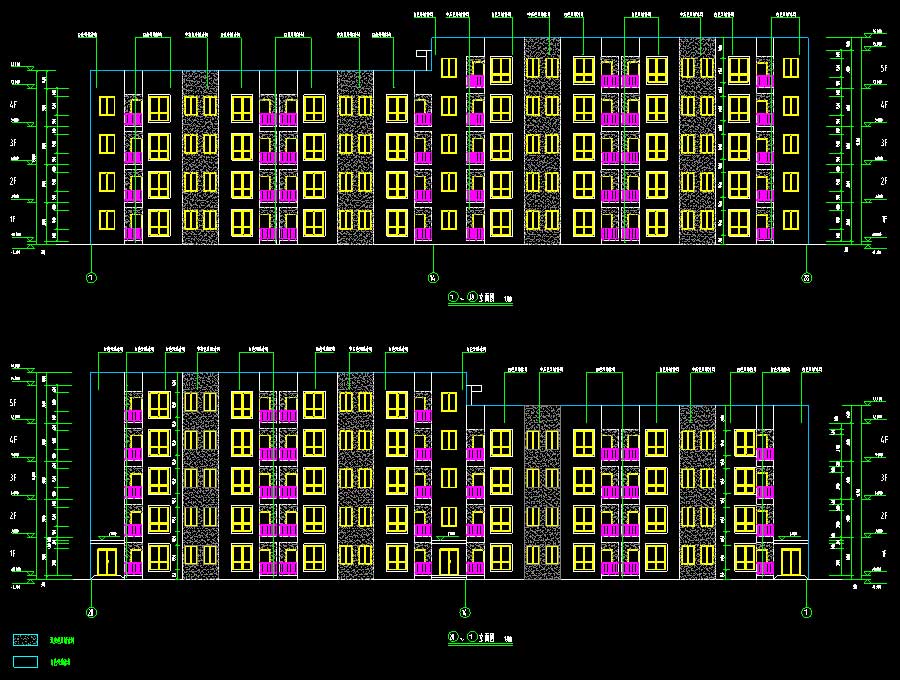

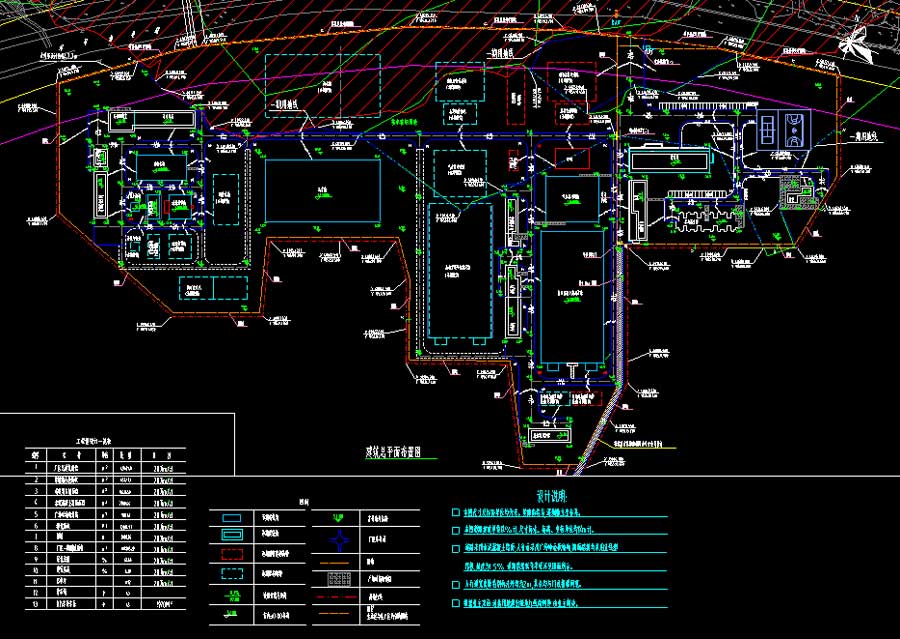

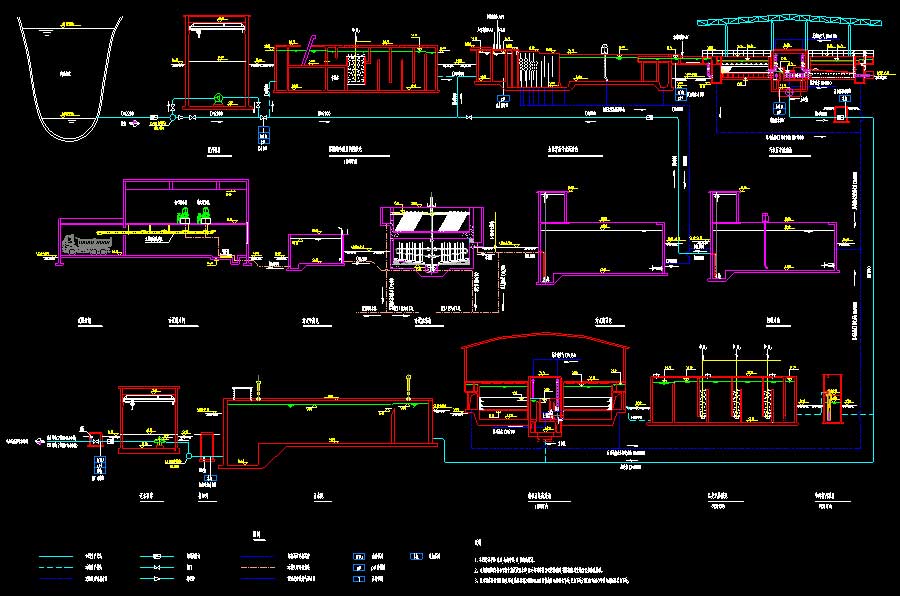

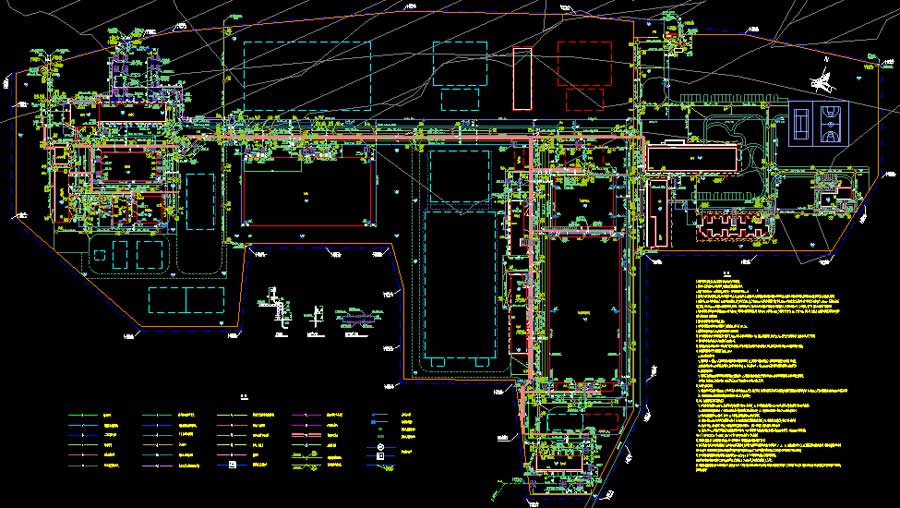

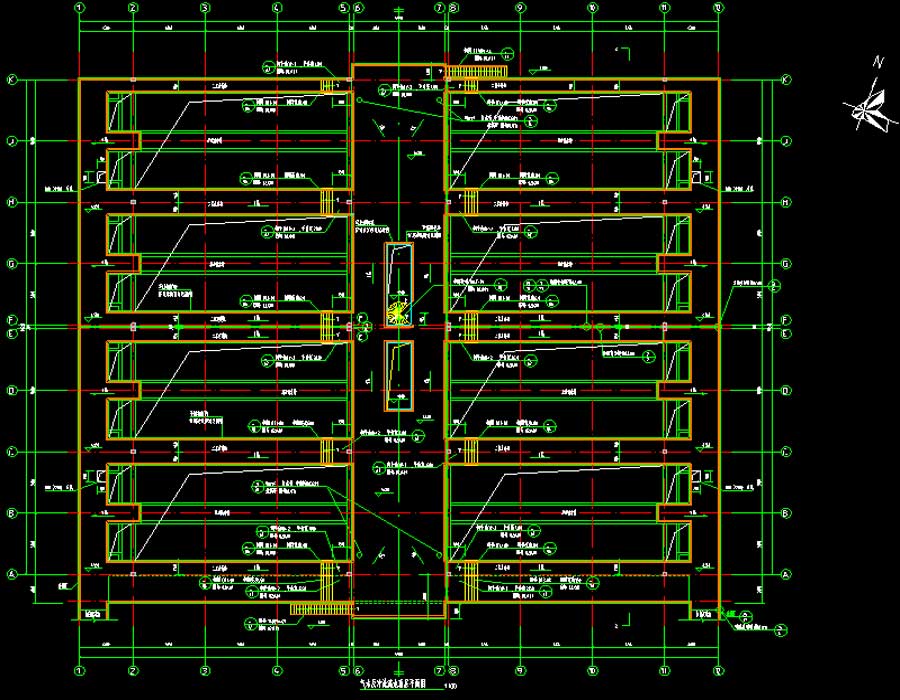

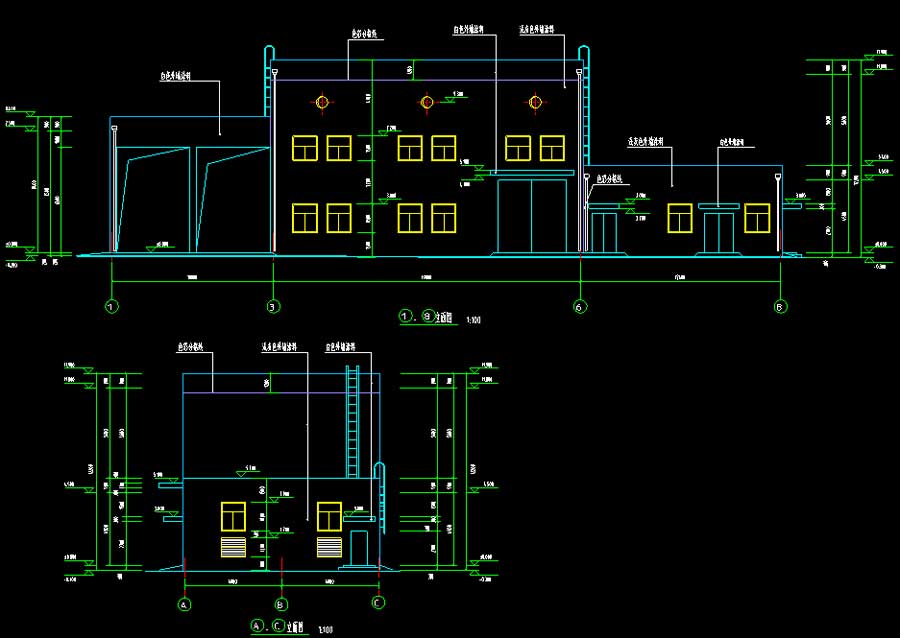

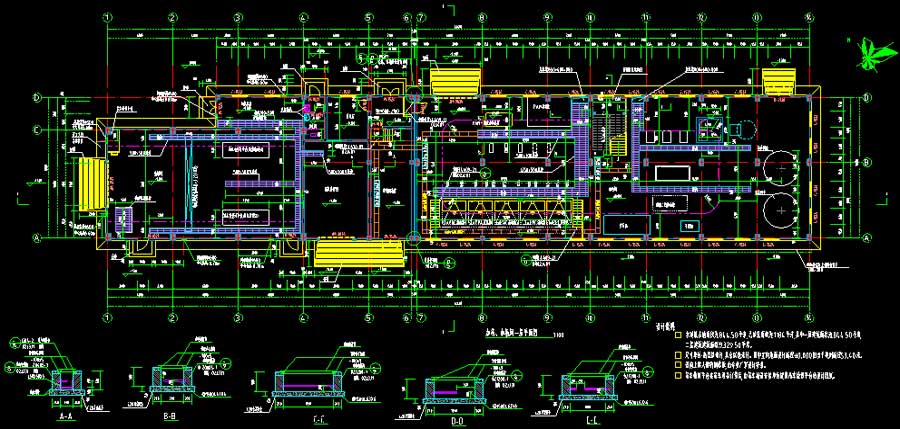

说明：该项目为某市水厂一期工程多专业施工图，包括原水提升泵房、折板絮凝平流沉淀池、气水反冲洗滤池、清水池、送水泵房、反冲洗泵房、加氯、加药间、回收水池、污泥调节池及浓缩池、污泥平衡池及脱水车间、机修间及仓库、综合楼、单身宿舍楼、食堂、门卫及围墙、20KV配电室等，抗震设防烈度为6度。其中，机修车间及仓库、综合楼、宿舍楼、门卫室、20KV配电室建筑高度分别为7.2、10.5、16.3、5.7、4.5、6.1米，建筑面积分别为689.81、2572.15、3061.85、297.3、11.57、185.44平方米。图纸内容含：水厂总平面布置图，净水工艺流程图，厂区管线平面布置图，厂区取样管线平面布置图，厂区总图材料表，阀门井大样图，流量计井大样图，投加井大样图，放空井大样图，管沟大样图，建筑总平面布置图，竖向布置图，绿化布置图，绿化苗木汇总表及绿化施工设计说明，路面结构图，厂区土方平衡图，阀门井、流量计井、放空井和投加井结构图、结构尺寸表、配筋表，厂区地基处理图、电气平面图、电缆清册、总平面照明平面图、照明配电箱ZAL1系统图及控制原理；建筑说明，平面图，立面图，剖面图，楼梯大样图，卫生间大样图，节点详图，门窗大样图；给排水说明，工艺图，风机系统大样图，给排水平面图，卫生间给排水详图及系统图，；结构说明，基础、地坑布置图，地坑底板、柱钢筋图，地梁、平台板钢筋图，圈梁、吊车梁布置图，屋面结构图，屋面梁钢筋图结构图，基础平面图，屋面梁钢筋图，屋面板钢筋图，楼梯结构图；电气说明，低压配电系统图，双电源切换箱3DAP系统图，提升泵变频调速控制接线图，轴流风机控制原理及箱面布置，动力平面图，照明平面图，防雷平面图，接地平面图，电缆清册，配电箱系统图，弱电系统图，弱电平面图，插座平面布置图等等。专业包括建筑、结构、给排水、电气、工艺。
