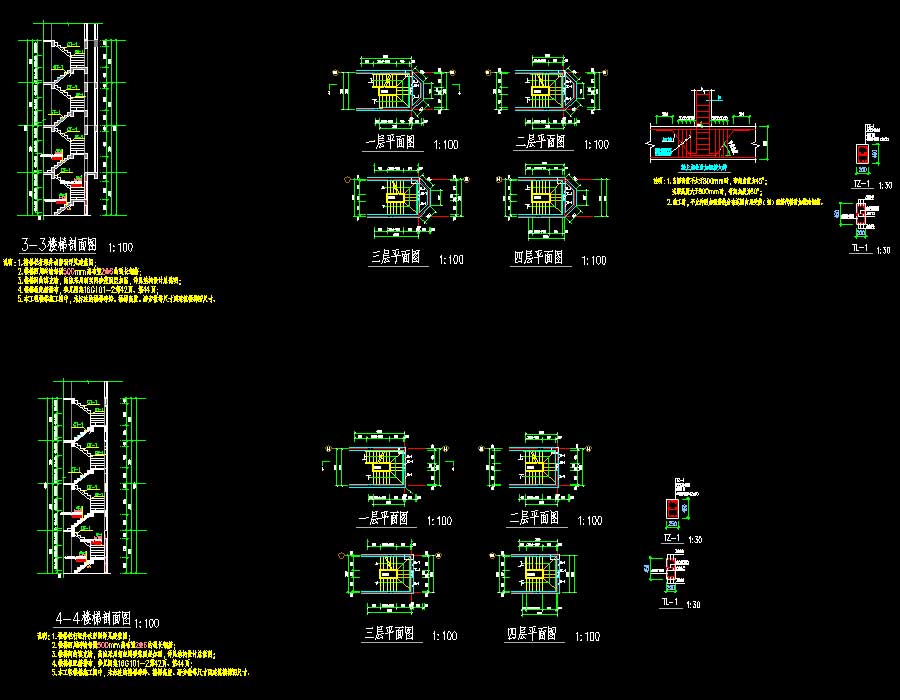

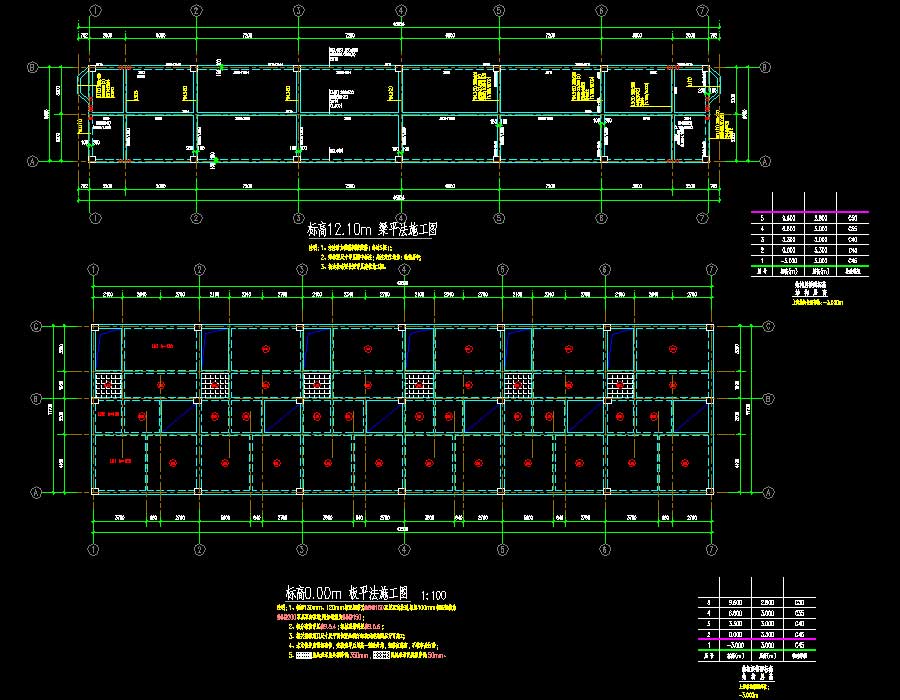

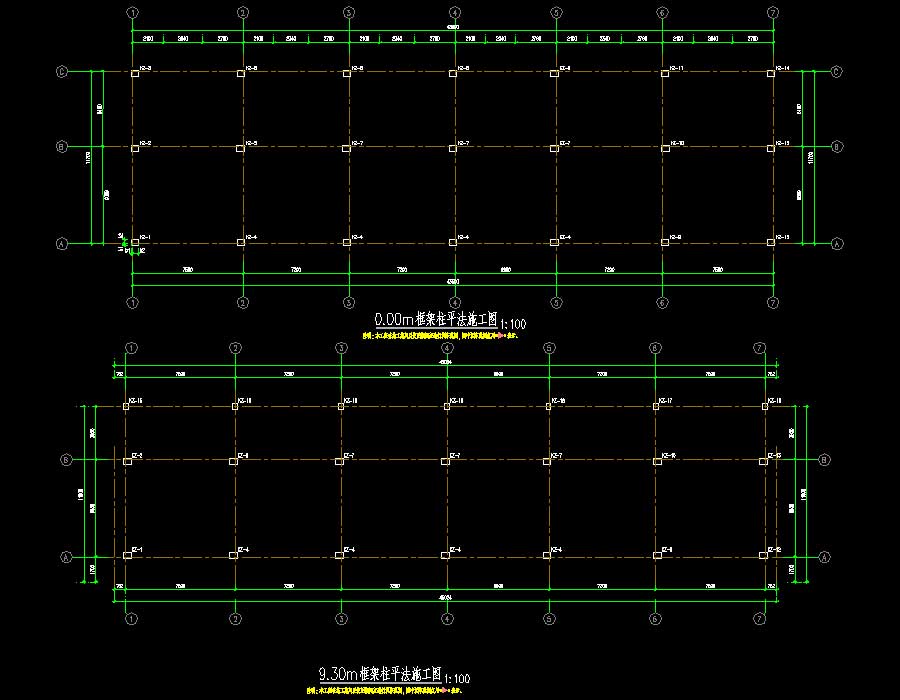

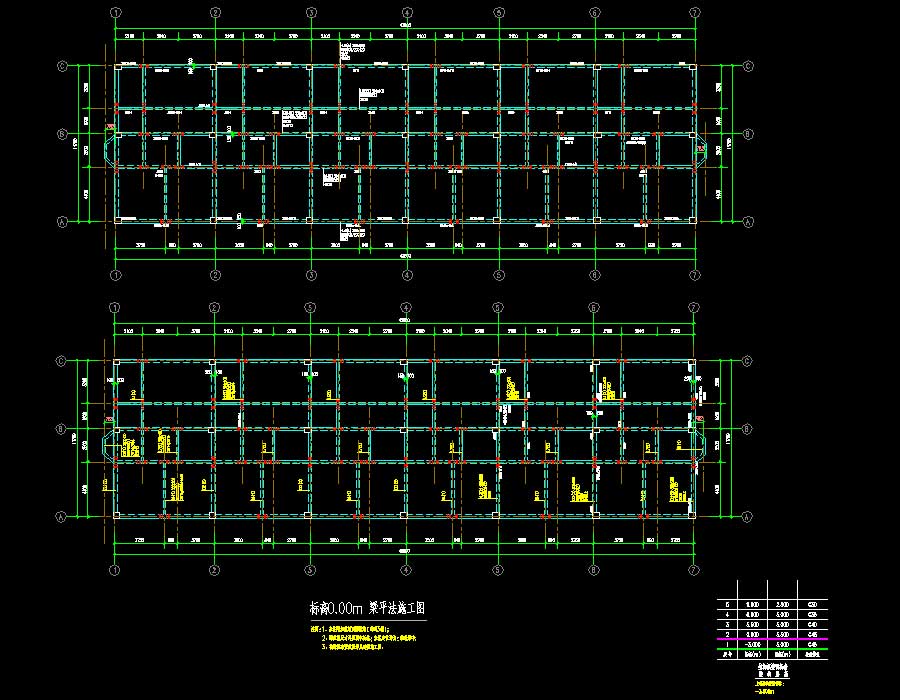

说明:该项目为多栋别墅上部结构施工图,其中,6栋、7栋建筑的长均为43.5米,宽为11.7米,房屋高度为12.4米,建筑面积为2254.12平方米。共5层,一~二层层高为3.3米,三~四层层高为3米,五层层高为2.8米,结构体系为钢筋混凝土框架结构。9栋建筑的长为47.4米,宽为10.2米,房屋高度为12.4米,建筑面积为2542.25平方米,共5层,一~二层层高为3.3米,三~四层层高为3米,五层层高为2.8米,结构体系为钢筋混凝土框架结构。5栋建筑的长为54.5米,宽为11.8米,房屋高度为12.4米,建筑面积为2823.85平方米,共5层,一~二层层高为3.3米,三~四层层高为3米,五层层高为2.8米,结构体系为钢筋混凝土框架结构。图纸内容含:上部结构设计总说明、0.00m、9.30m框架柱平法施工图、柱配筋表、标高0.00m、标高3.30m、标高6.30m、标高9.30m、标高12.10m梁平法施工图、标高0.00m、标高3.30m、标高6.30m、标高9.30m、标高12.10m板平发施工图、楼梯施工图。
结构类型:钢混基础类型:抗震烈度:风压:雪压:建筑面积:2254.12,2542.25,2823.85㎡建筑高度:12.4,12.4,12.4m地上层数:5层地下层数:高度类别:多层图纸深度:施工项目地址:云南省设计时间:2019
