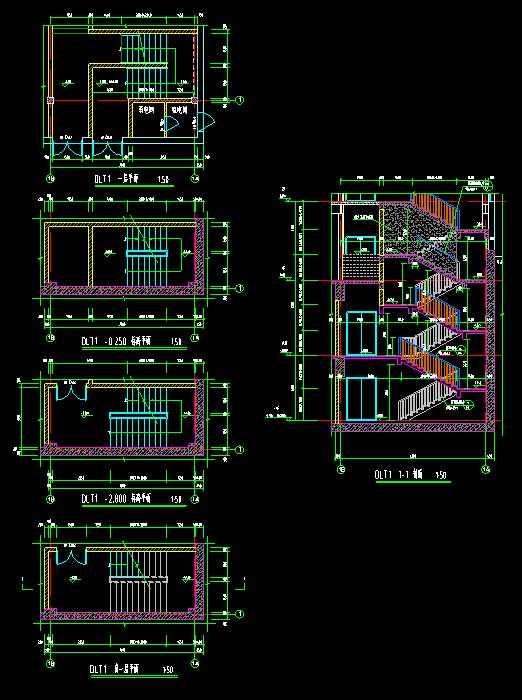

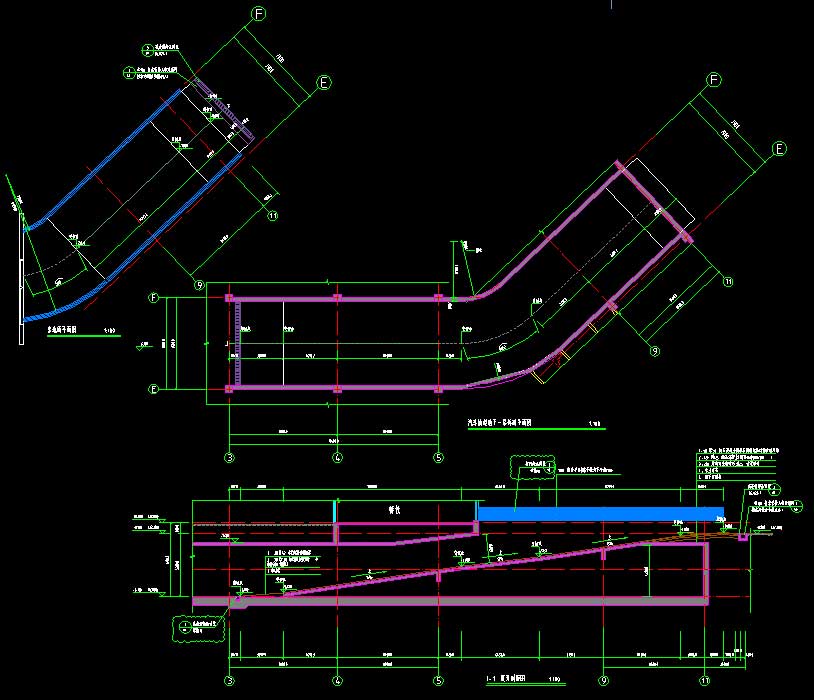

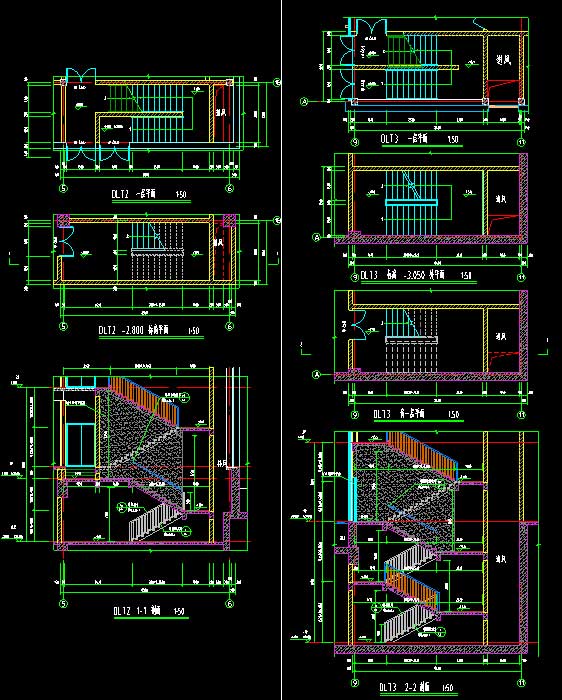

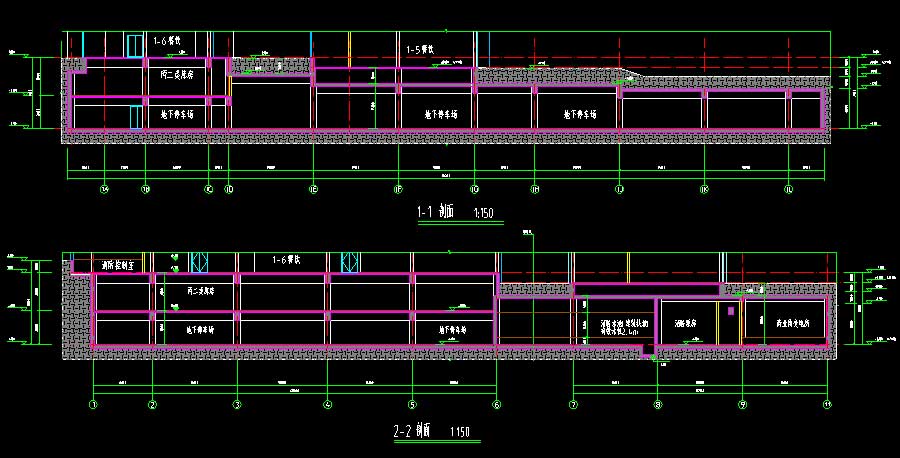

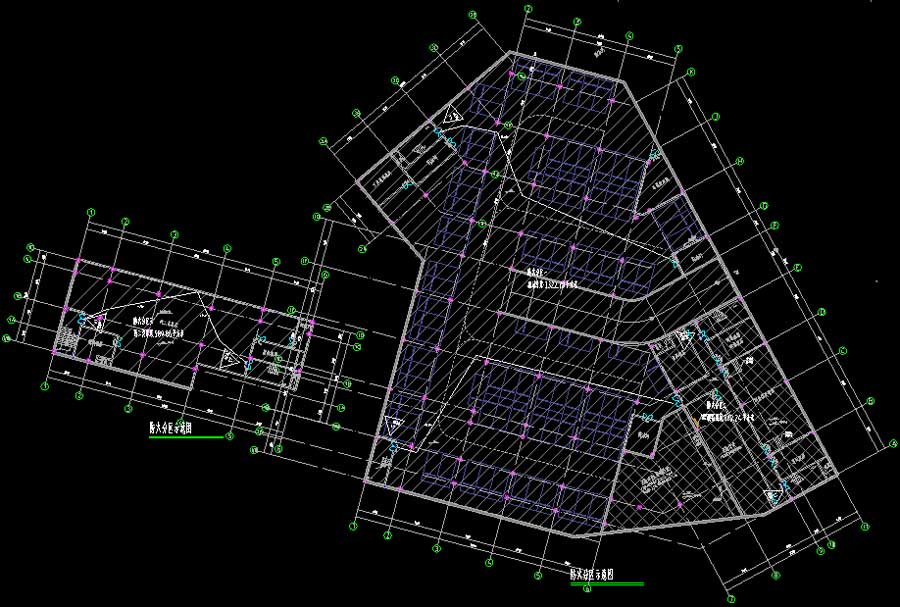

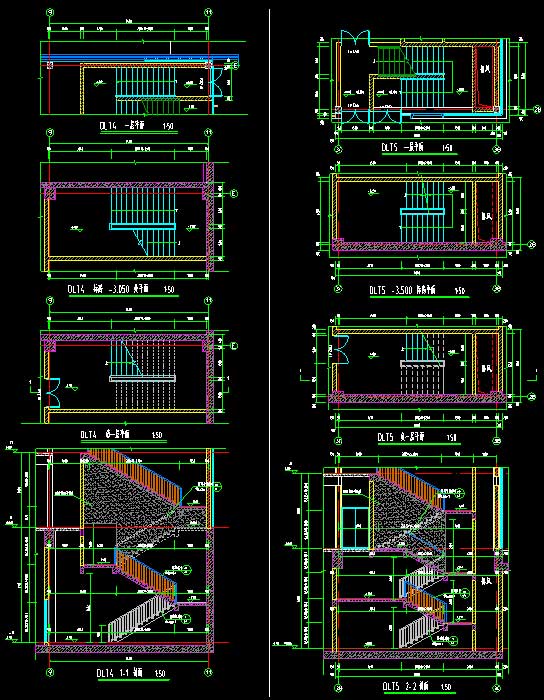

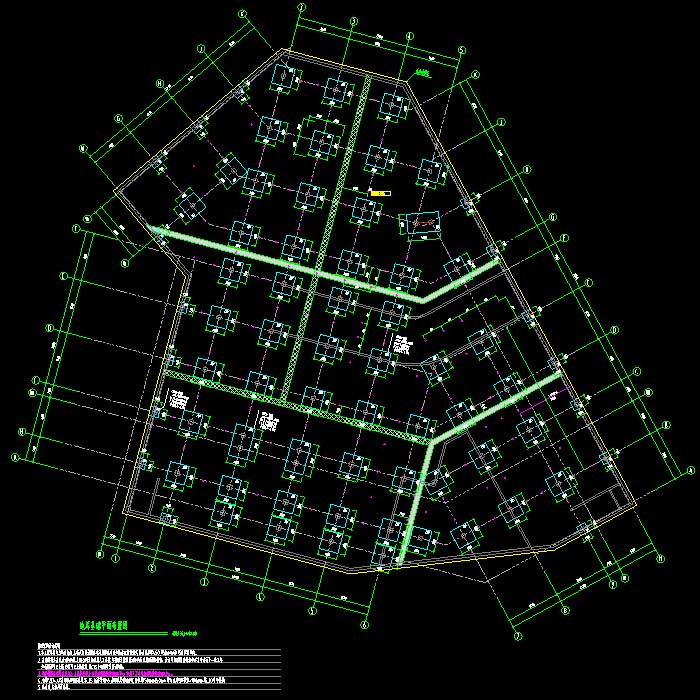

说明:某地下室全专业施工图,抗震设防烈度为7度,主要结构形式为框架剪力墙结构,地下总建筑面积为4774.19平方米,机动车泊位数为85辆(含无障碍车位2个),普通车位85辆(含充电桩数量9个),残疾人车位2辆。图纸内容含:建筑说明,平面图,地下室顶板平面示意图,剖面图,防火分区示意图,汽车坡道大样,楼梯大样,节点大样;地下一层和夹层消火栓平面图,地下一层及夹层自动喷淋平面图,泵房大样平面图和系统图,喷洒及潜污泵排水系统,地下一层消火栓系统;结构说明,变直径钢筋笼扩大头锚杆设计总说明,地库基础平面布置图,柱平法配筋图,地下室顶板结构布置图,地下室顶板配筋图,楼梯大样图,坡道大样图;电气说明,节能绿色设计专篇,防雷设计施工说明专篇,火灾自动报警系统设计说明,低压供电干线系统图,火灾自动报警系统图,电气火灾监控系统图,消防电源监控系统图,室内空气质量监控系统示意图,集中控制型消防应急照明和疏散指示系统设计说明,配电箱系统图,动力平面图,照明平面图,火灾报警平面图,基础接地平面图;暖通说明,绿色设计专篇,空调、通风设备安装详图及暖通专业抗震设计要求,防排烟设计专篇,主要设备材料表,地下室平时通风防排烟平面图等等。专业包括建筑、结构、给排水、电气、采暖通风。
建筑面积:4774.19㎡地上层数:建筑高度:地下层数:1层高度类别:图纸深度:施工项目地址:江苏省设计时间:2019建筑风格:效果图:无
