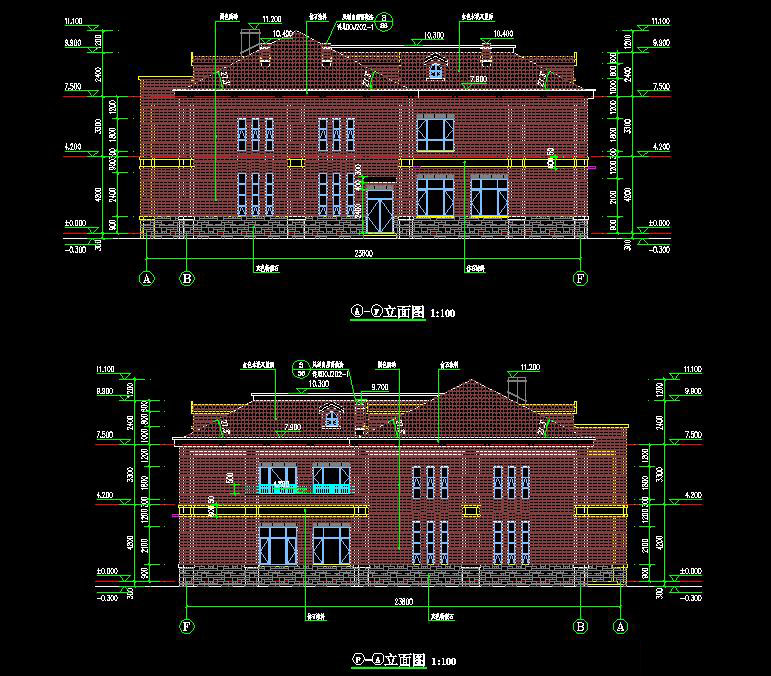

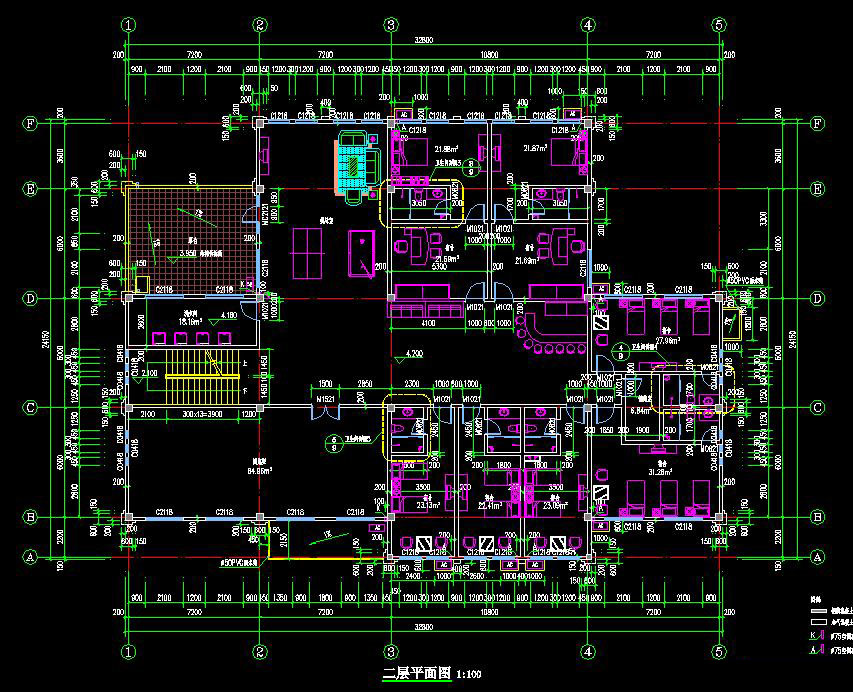

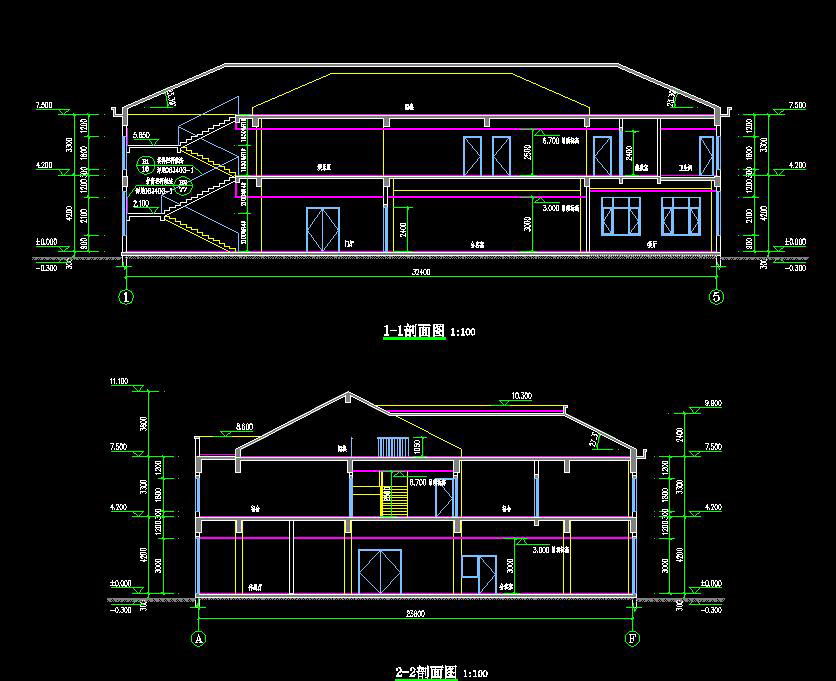

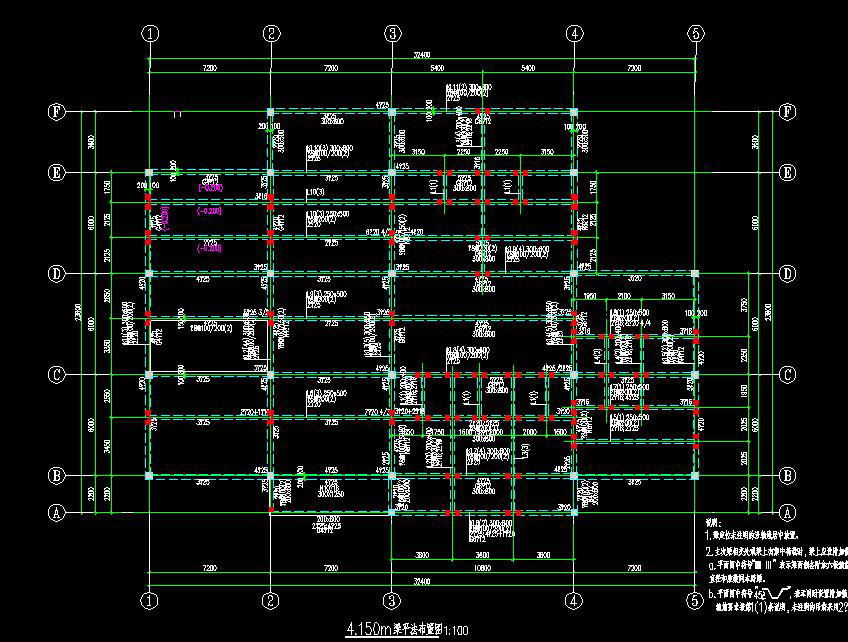

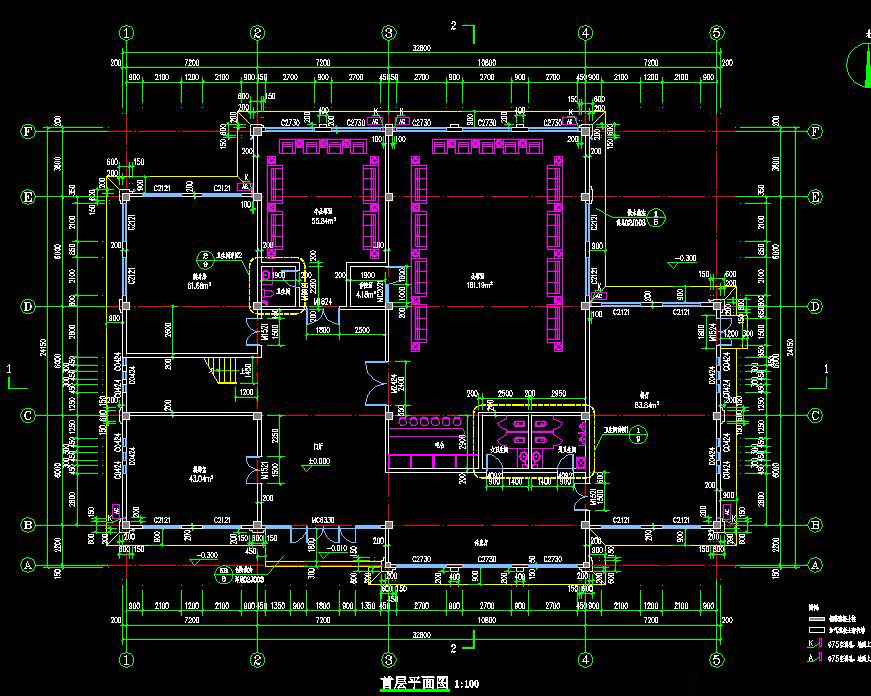

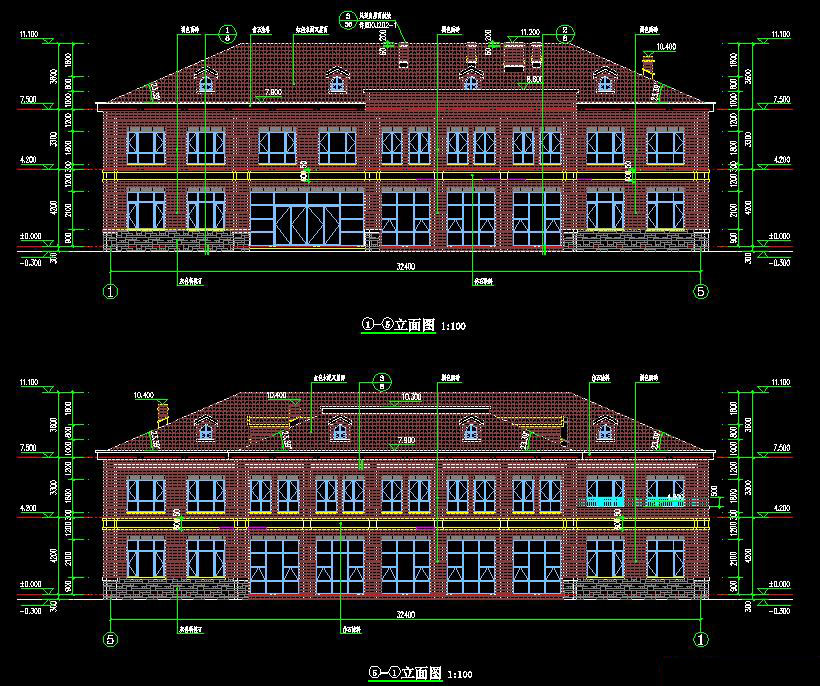

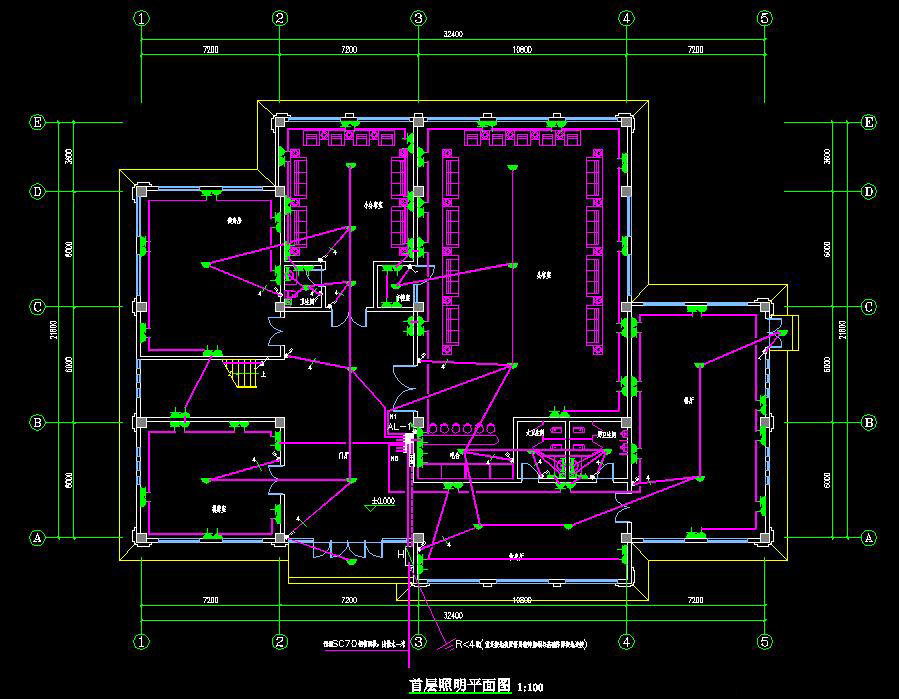

说明:本工程为地上3层,一层为健身房、棋牌室、会客室、餐厅、休息厅,二层为阅览室、娱乐室、宿舍、洗衣间等,三层为阁楼层,建筑高度9.6m,总建筑面积1594㎡,框架结构,钢筋混凝土条形基础;图纸包含:建筑设计说明,营造做法表,总平面图,各层平面图,立剖面图,外檐详图,门窗表、门窗小样及卫生间详图;结构设计总说明,基础平面布置图,基础详图,柱平法施工图,梁平法布置图,结构平面布置图,坡屋面梁平法布置图,坡屋面结构平面布置图,典型坡屋面梁模板图,楼梯平立面布置图、详图;暖通给排水设计说明及主要工程数量表,空调通风平面图,给排水平面图,给排水系统图;电气设计说明,照明、电力、弱电平面图,屋顶层防雷平面图,配电箱系统图,弱电系统图,主要设备材料表等
建筑面积:1594㎡地上层数:3层建筑高度:9.6m地下层数:高度类别:低层图纸深度:施工项目地址:设计时间:2012建筑风格:效果图:无
