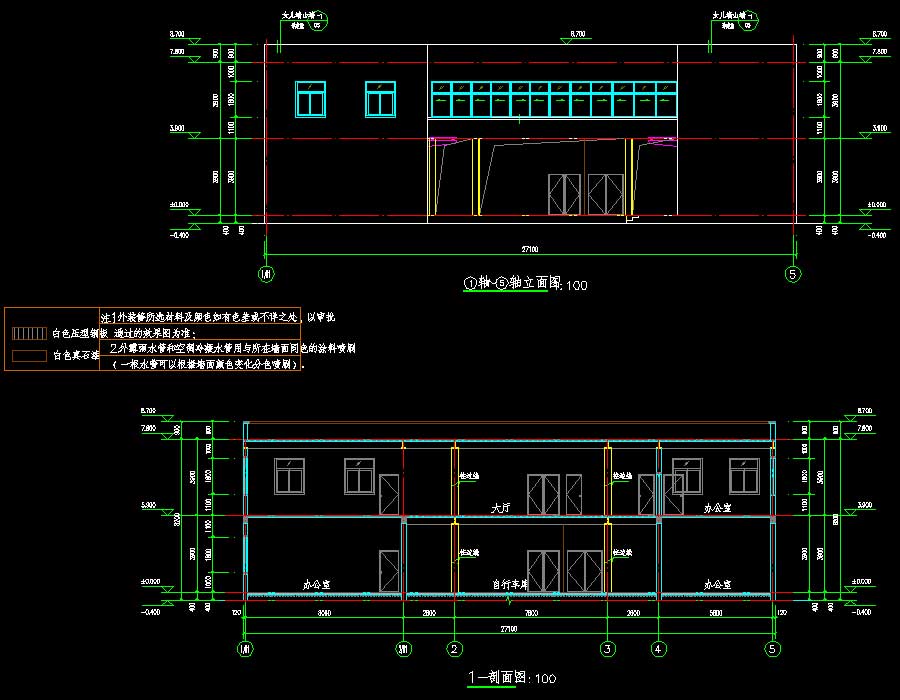

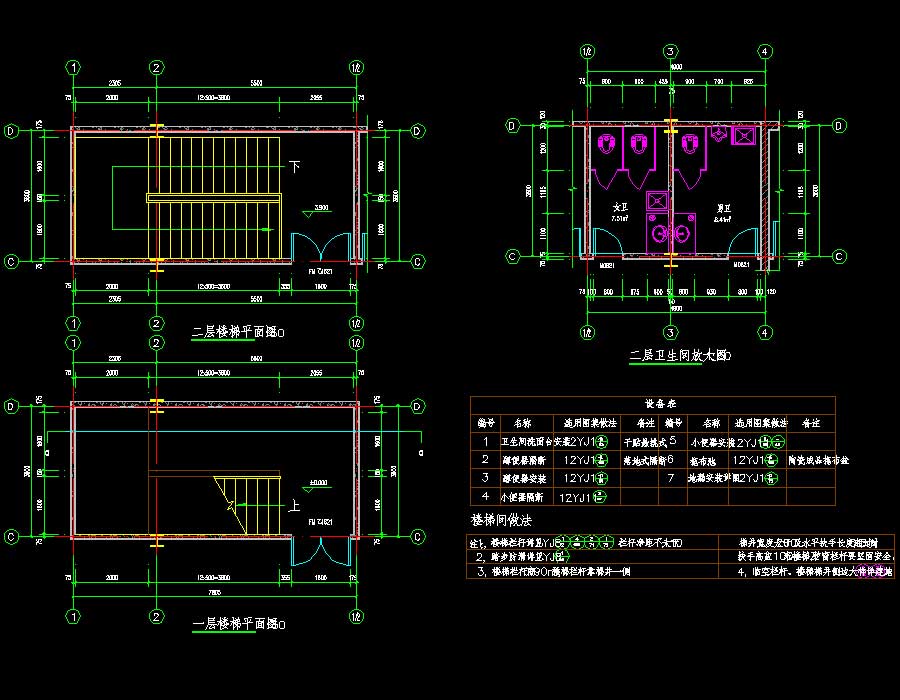

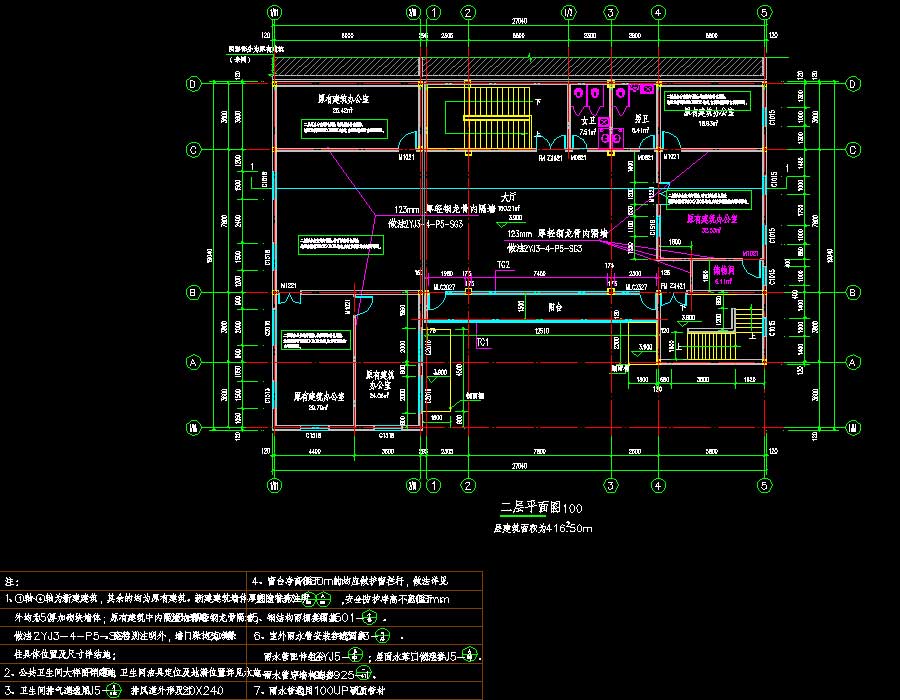

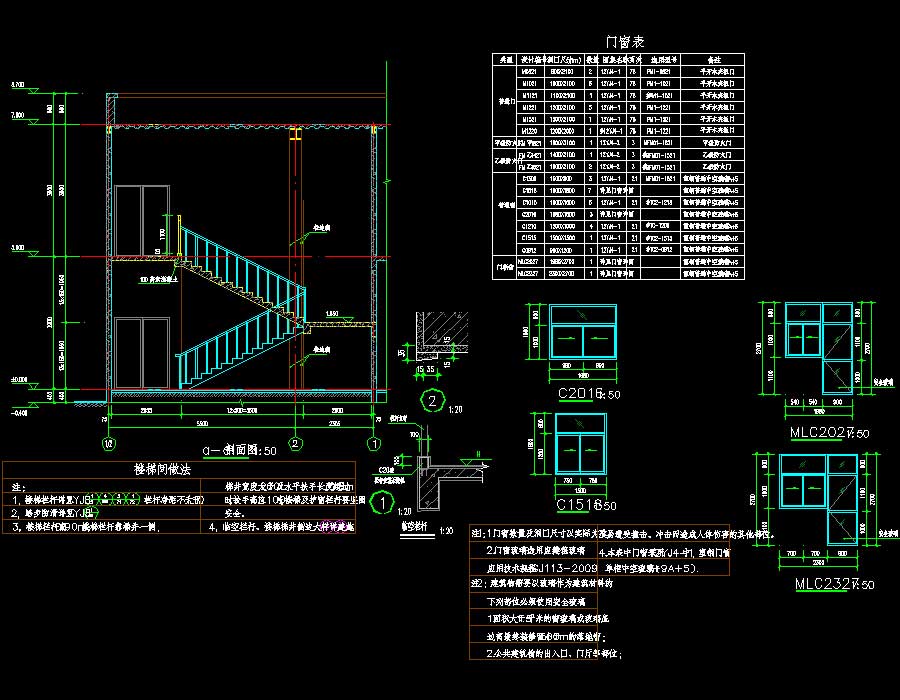

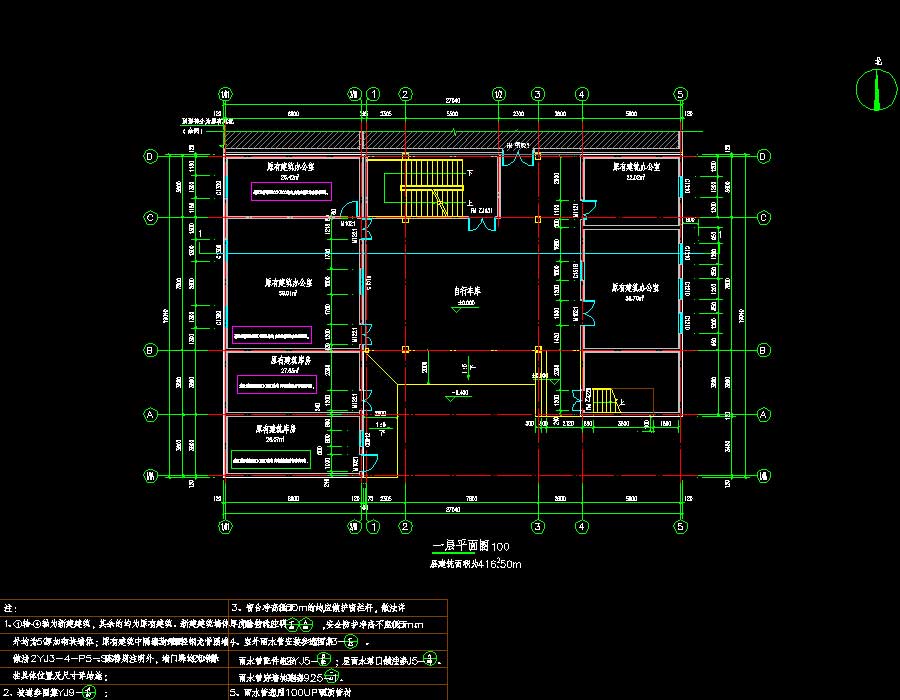

说明:该项目为某戏曲艺术发展中心排练厅维修改造工程建筑、结构、电气、给排水专业施工图,本工程新建旧建总建筑面积832.99平方米,其中新建部分建筑面积332.70平方米,原有建筑部分建筑面积500.29平方米;建筑层数、高度:地上二层,一层自行车库层高3.9米,二层办公部分层高3.9米,总建筑高度8.2米。原建筑的结构类型为砖混结构,新增建筑的结构类型为钢结构。图纸内容含:建筑专业,建筑市施工图设计说明、一层平面图、二层平面图、屋面排水平面图、立面图、剖面图、楼梯平面图、卫生间当大图、楼梯剖面图、门窗表、门窗详图、构造做法表;结构专业,结构设计说明、标高7.800米平面布置图、标高3.900米平面布置图、基础平面布置图、基础大样图、楼梯配筋图;电气专业,电气设计说明、强电系统图、弱电系统图、一层照明平面图、二层照明平面图、一层插座平面图、二层插座平面图、一层弱电平面图、二层弱电平面图、屋顶防雷平面图;给排水专业,给排水设计说明、卫生间给排水详图、给排水立管系统图、图例、一层给排水平面图、二层给排水平面图。
建筑面积:832.99㎡地上层数:2层建筑高度:8.2m地下层数:高度类别:低层图纸深度:施工项目地址:河南省设计时间:2017建筑风格:现代效果图:无
