某办公商业楼地下层电气、暖通、给排水专业施工图3513910729文件大小:1.02G推荐人:馒头图纸张数:192张所属分类:多类专业所含专业:给排水、暖通、电气
分 享
下  载
建筑面积:48800㎡地上层数:建筑高度:地下层数:4层高度类别:超高层图纸深度:施工项目地址:北京市设计时间:2015建筑风格:现代效果图:无

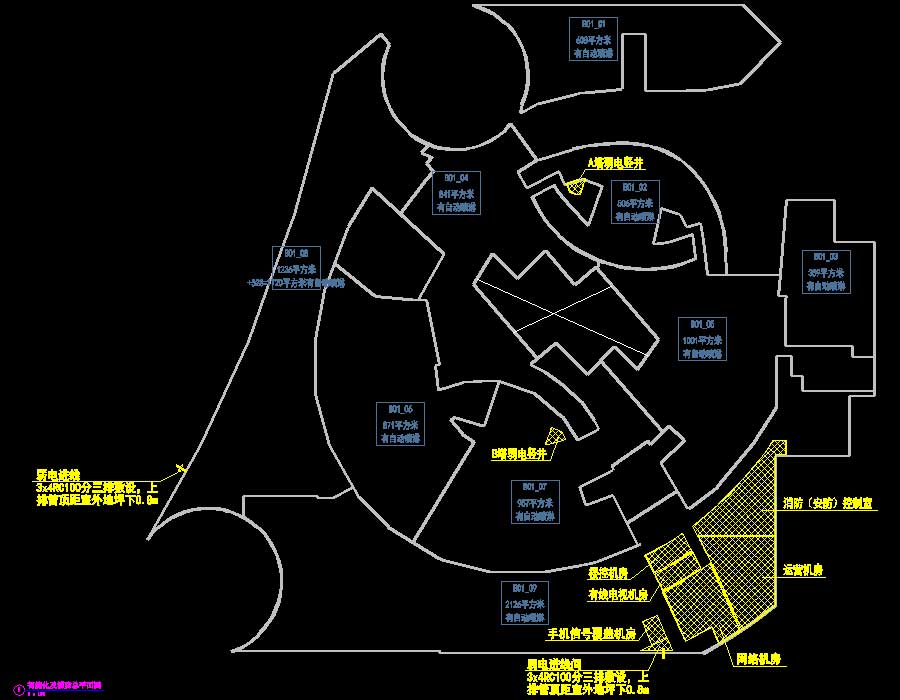

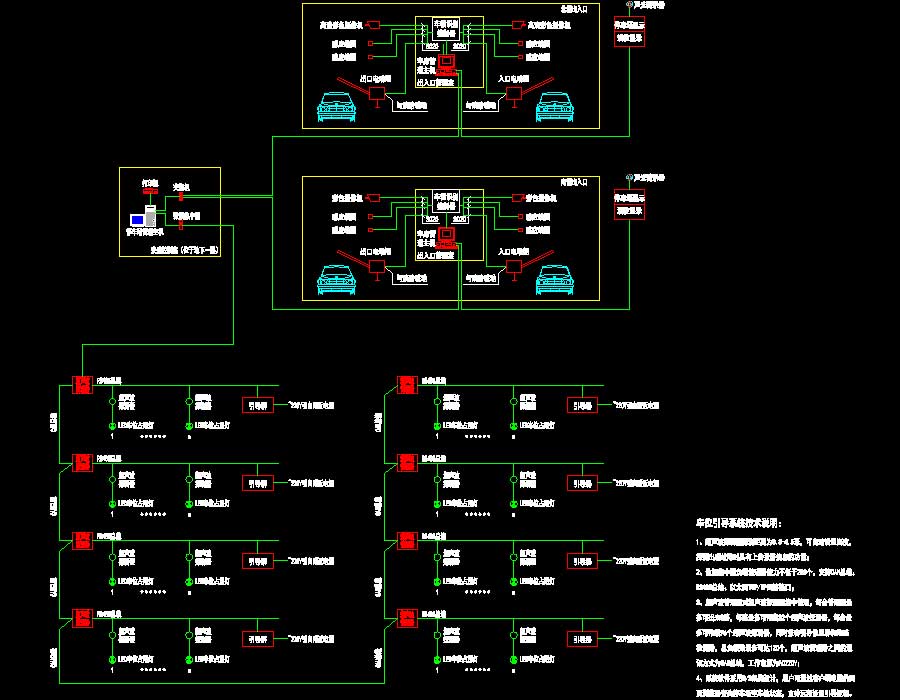

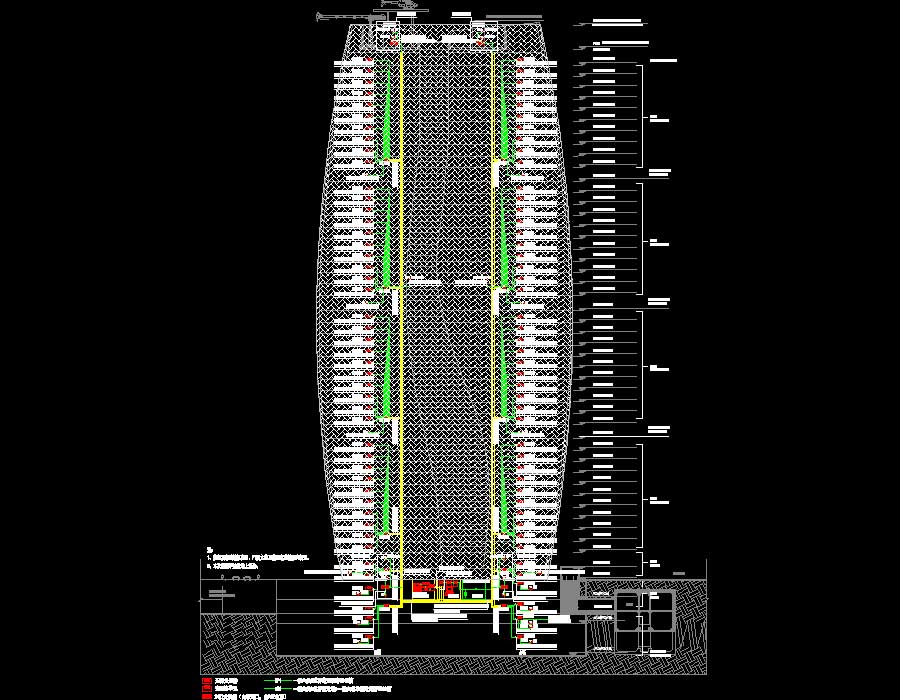

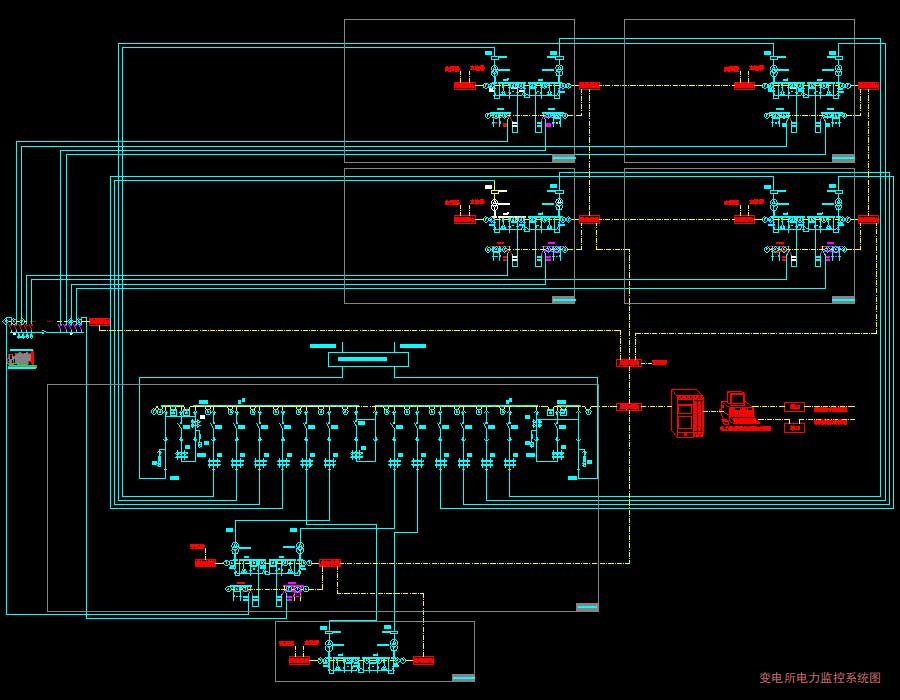

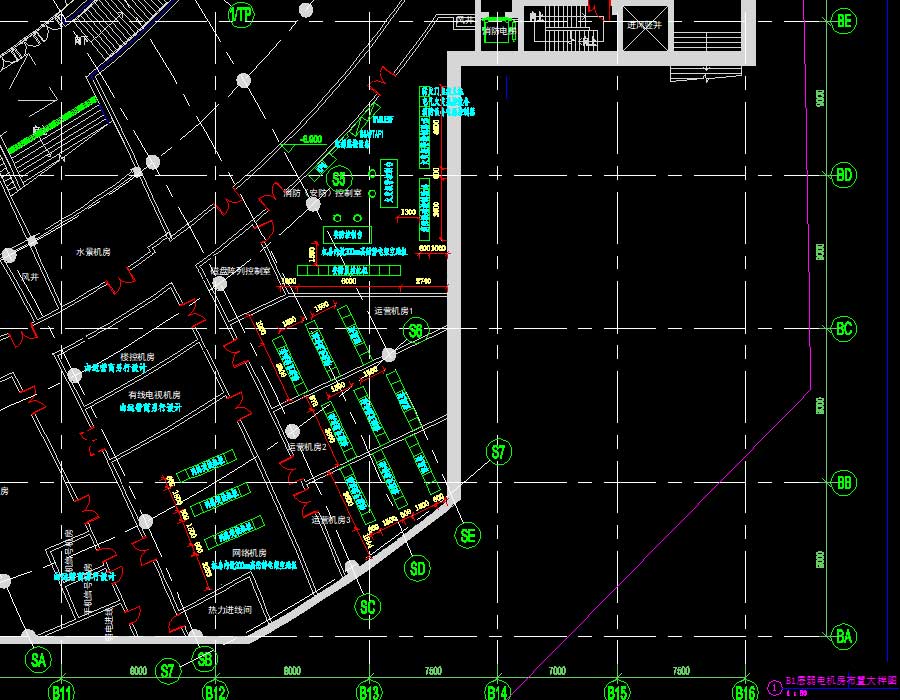

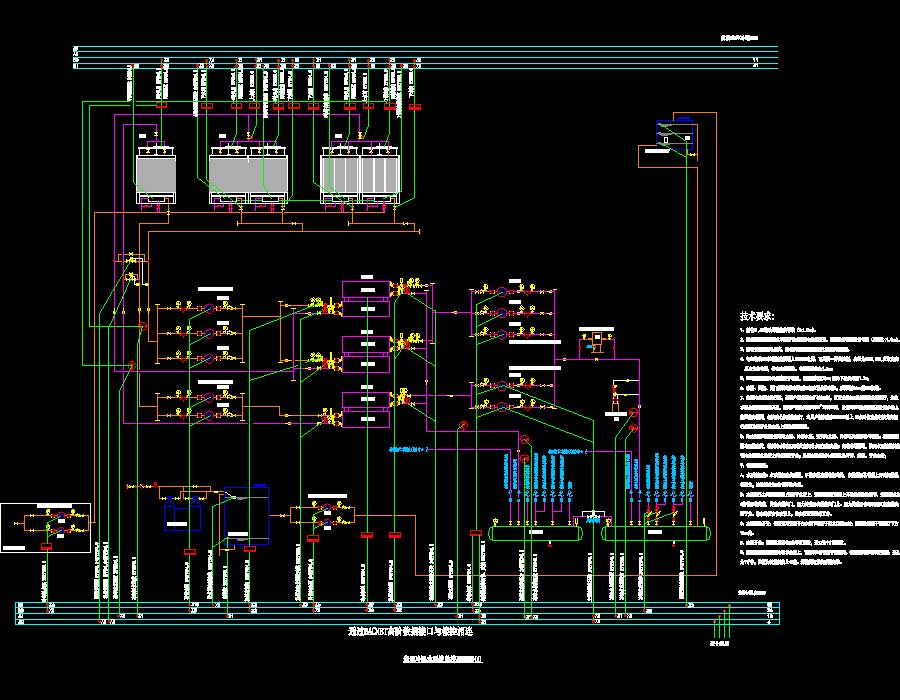

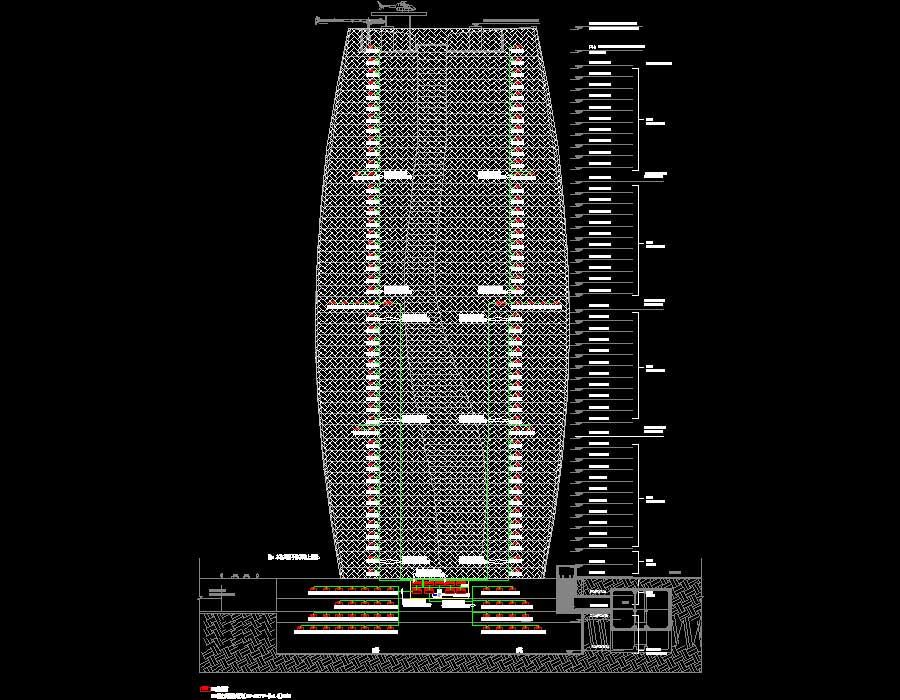

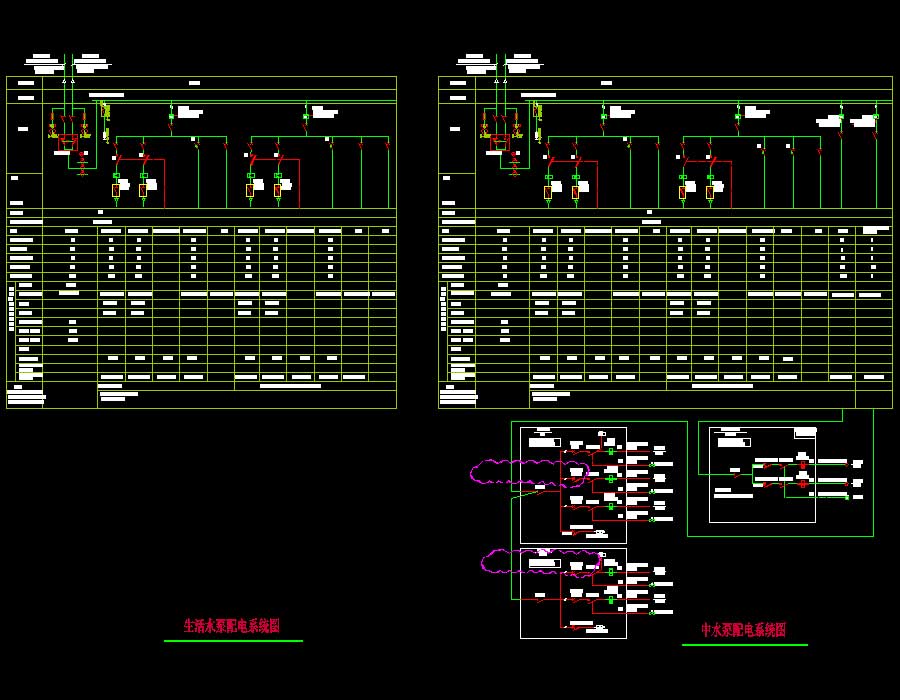

说明:该项目为某金融商务区04地块办公及商业楼地下层电气、暖通、给排水专业施工图,总建筑面积172800平方米,其中地上建筑面积124000平方米,地下建筑面积48800平方米,建筑层数:地上45层,地下4层。建筑高度为199.99平方米(指室外地面至女儿墙定点高度)。地下一层和地下二层设商业,地下二层、地下三层和地下四层设车库和机房,地下三、四层车库战时为人防物资库及二类人员掩蔽部。建筑控制高度200米,结构类型为钢管混凝土柱-钢筋混凝土核心筒结构。图纸内容含:电气专业,电气设计总说明、消火栓系统原理图、自动喷水灭火系统原理图、生活给水系统原理图、中水供水系统原理图、排水系统原理图、雨水系统原理图及冷却塔补水系统原理图、给排水平面图、消防平面图、卫生间给排水详图、卫生间给排水详图及集水坑详图、隔油器室及集水坑详图、消防泵房详图、管道综合剖面图、人防给排水详图 集水坑详图、给水及中水泵房给排水详图;电气专业,电气设计总说明、强电图例及主要设备材料表、电气设计总说明、照明平面图、管综图剖面图、地下竖井大样图、变配电室、柴油发电机布局及供电区域示意图、供配电系统主接线图、变电所电力监控系统图、高压配电系统图、高压二次原理图、直流屏原理图、中央信号屏原理图、自备电源配电系统图、冷站变配电室B3BDS低压配电系统图、主变配电室B2BDS低压配电系统图、电力供电干线系统图、照明供电干线系统图、智能疏散照明系统图、强电接地干线系统图、人防配电系统图、地下照明配电箱系统图、商户配电箱系统图 、地下动力配电系统图、弱电机房配电系统图 、消防泵房配电系统图、生活/中水泵房配电系统图、制冷机房配电系统图、制冷机房及换热站配电系统图、干线平面图、动力平面图、照明平面图、冷站变配电室B3BDS土建条件图及接地图、冷站变配电室B3BDS布置详图及剖面图、冷站变配电室B3BDS及制冷机房照明平面图、柴油发电机房布置详图、照明平面及剖面图、主变配电室B2BDS布置详图及剖面图、主变配电室B2BDS母线布置及接地平面图、主变配电室B2BDS土建条件图、主变配电室B2BDS夹层电缆桥架布置图、主变配电室B2BDS照明及插座平面图、制冷机房配电平面图、制冷机房配电及接地平面图等等及电气消防、智能化及暖通专业施工图等。
