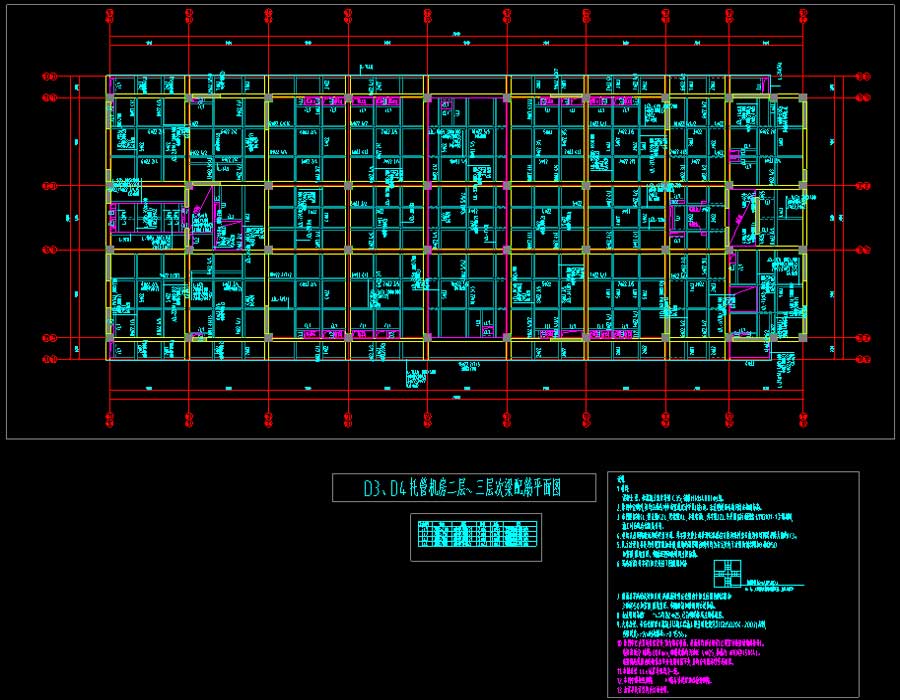

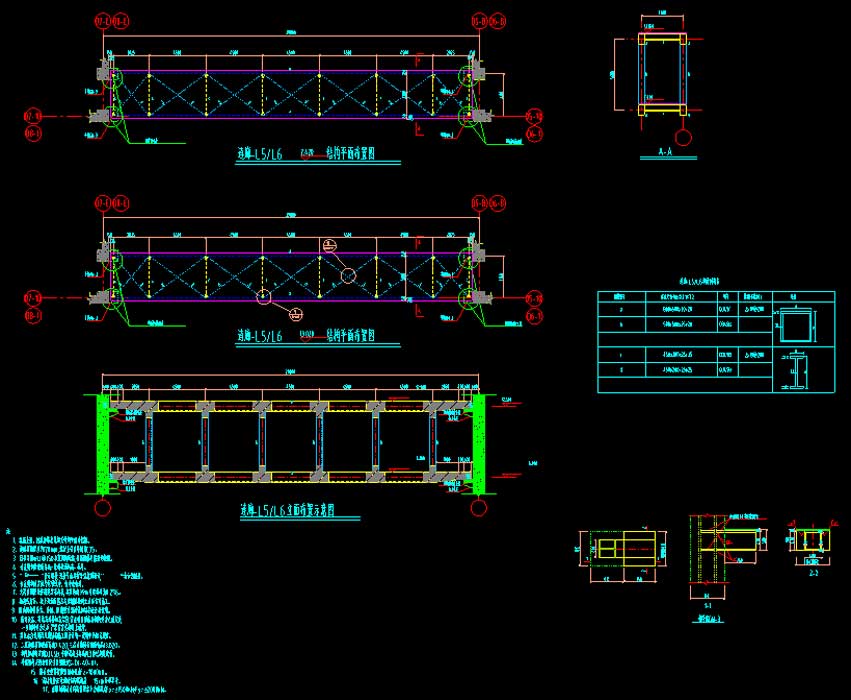

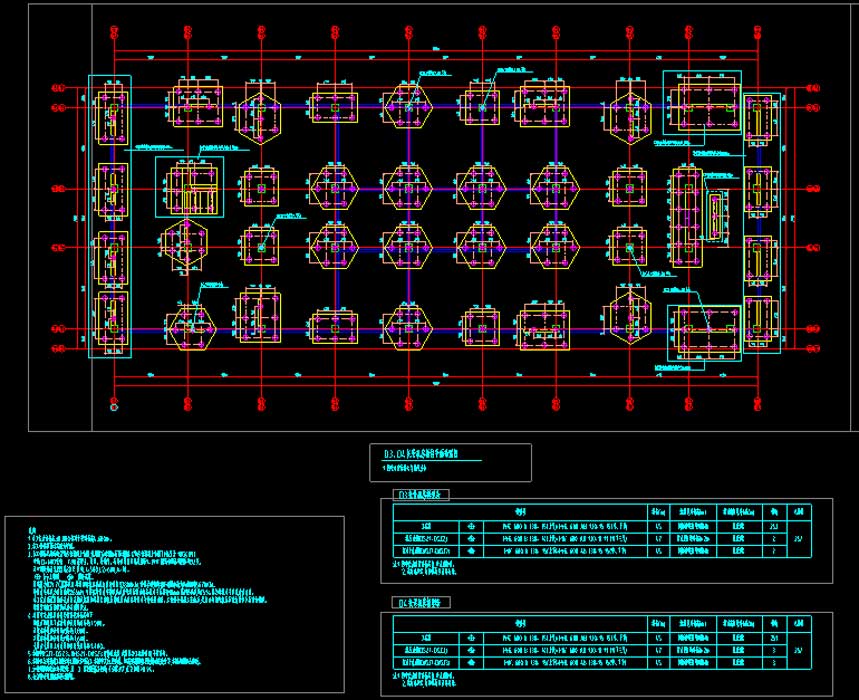

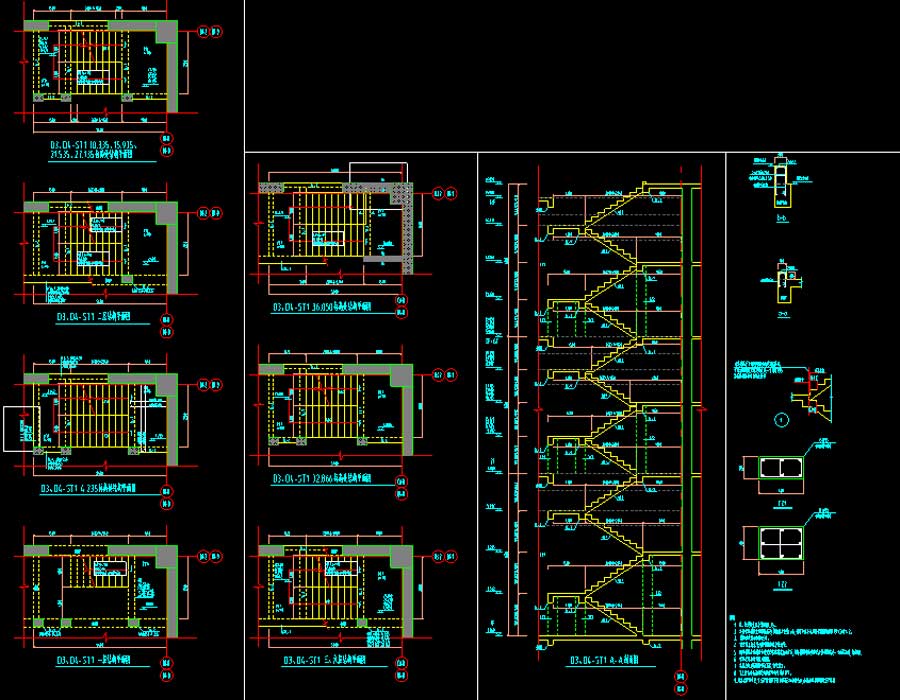

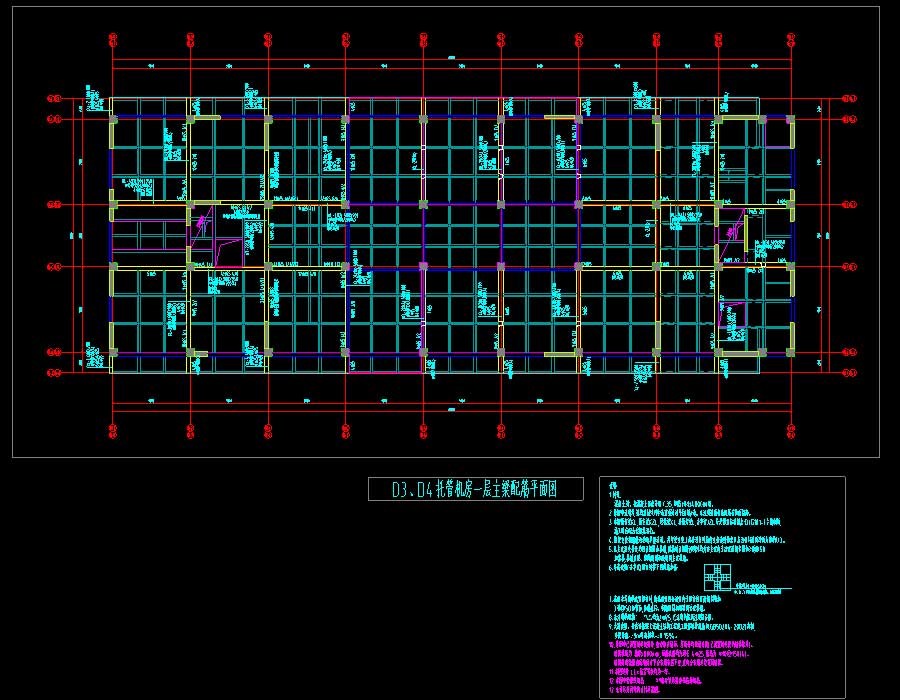

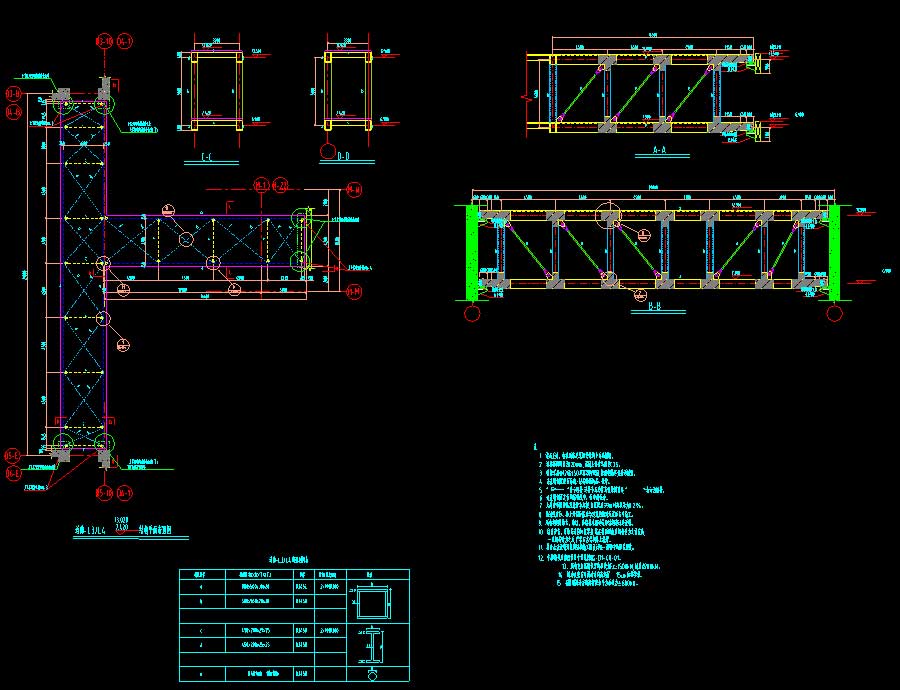

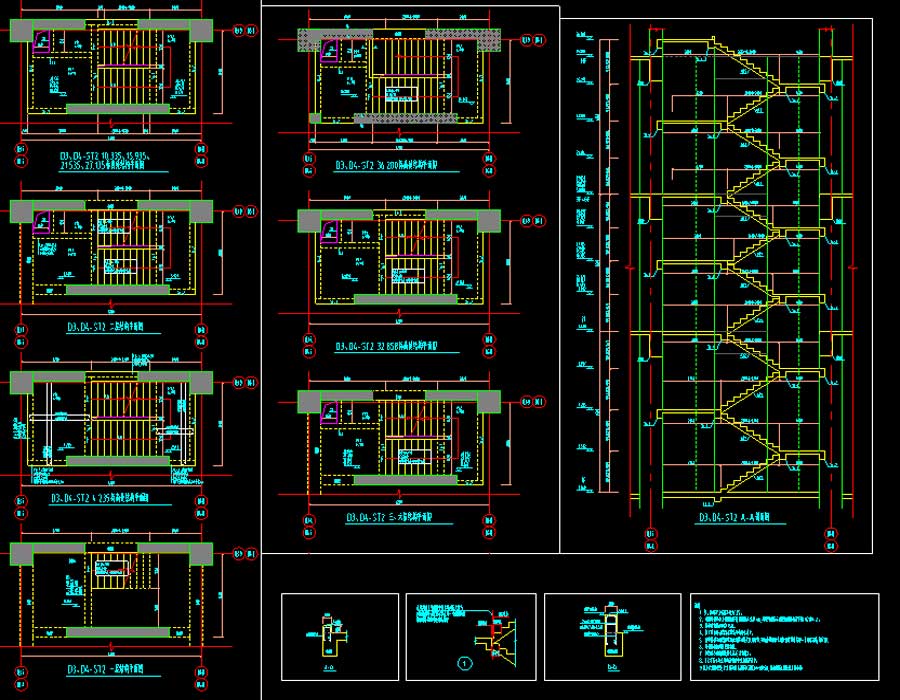

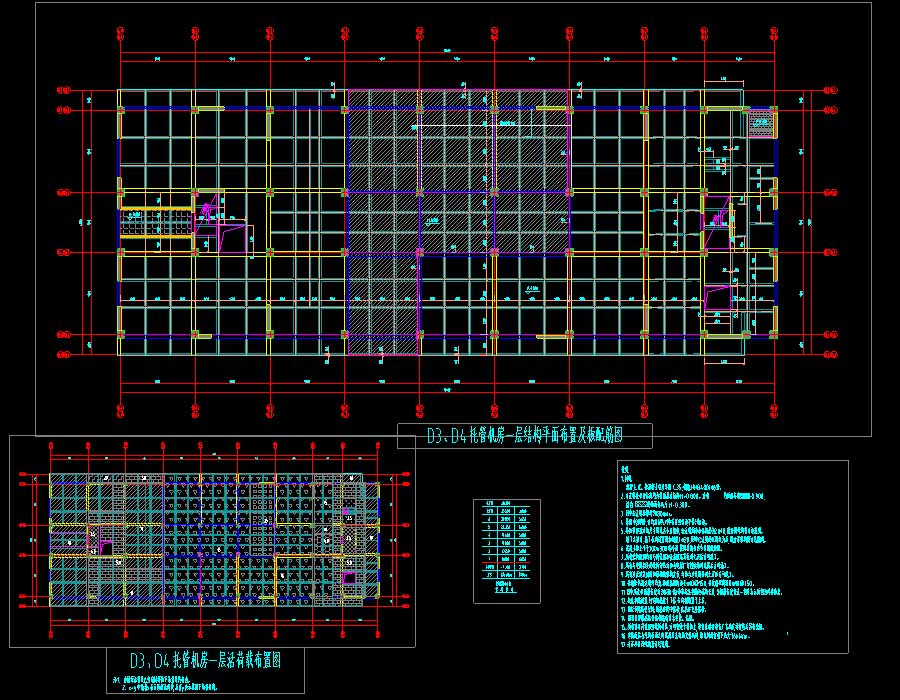

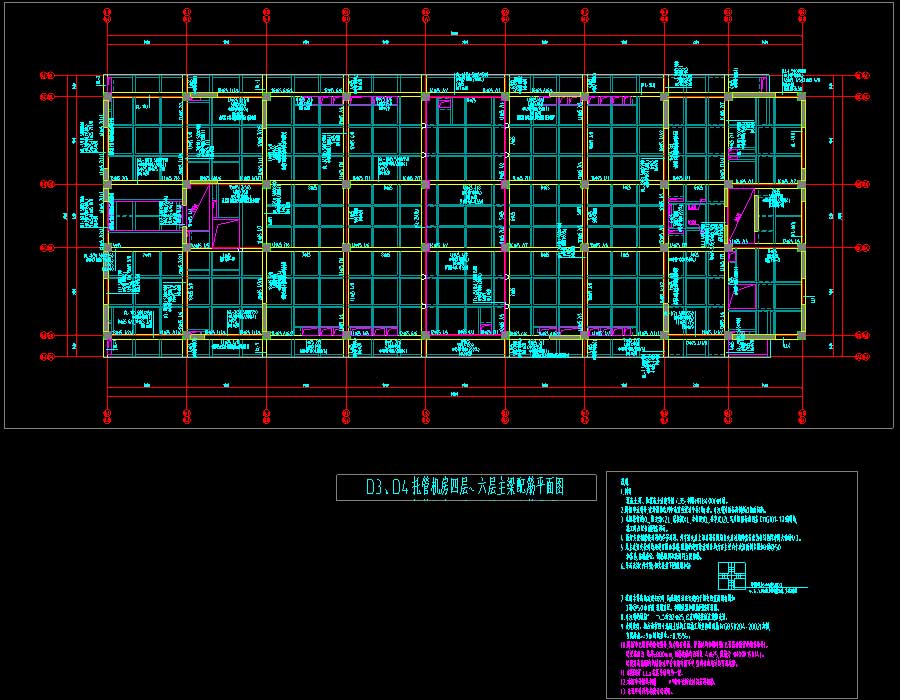

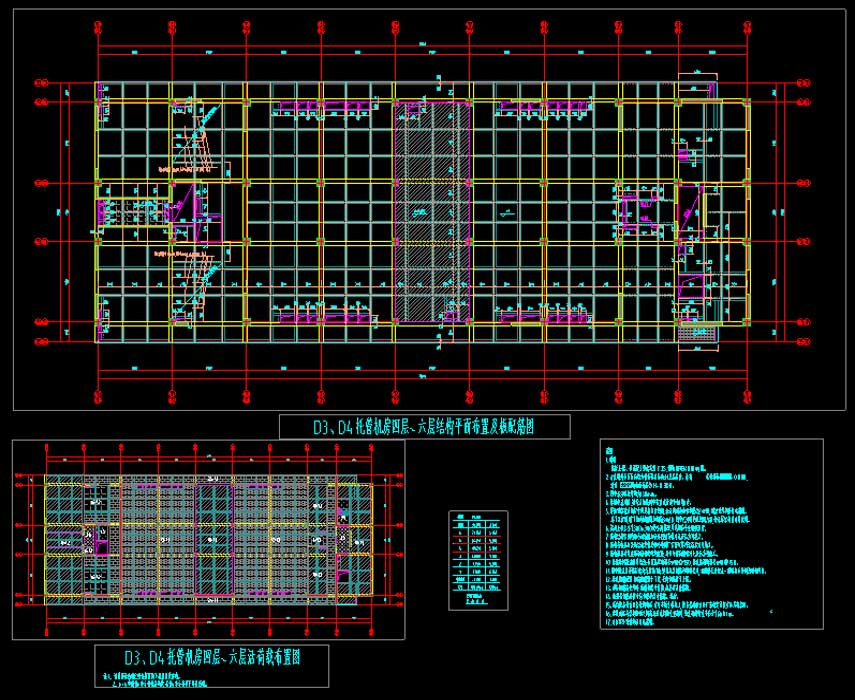

说明:多栋多层办公楼结构施工图,该地块项目由八幢数据机房楼(D1~D8),二幢动力机房楼(G1、G2),总降压站(S1)及生产辅助楼(M1、M2),ECC应急指挥中心楼等组成。抗震设防烈度为7度,数据机房楼(D1~D8)主要结构形式为现浇钢筋混凝土框架-剪力墙结构,动力机房楼(G1、G2),总降压站(S1)及生产辅助楼(M1、M2),ECC应急指挥中心楼为现浇钢筋混凝土框架结构。其中,数据机房楼、生产辅助楼地上层数均为6层(生产辅助楼局部4层),生产辅助楼地下层数为1层,建筑高度分别为35、26.8米;动力机房楼、总降压站地上层数均为2层,总降压站地下层数为1层,建筑高度分别为16、10.7米;ECC应急指挥中心楼地上层数为3层,建筑高度为20米。图纸内容含:结构说明,桩位平面布置图,基础平面图,承台详图,节点详图,结构平面布置及板配筋图,主梁、次梁配筋平面图,墙、柱平面布置图,柱平面布置图,柱定位图,墙柱配筋详图,楼梯详图,连廊钢结构布置及详图,主入口钢结构局部平面布置图,各连廊钢结构节点详图等等。
结构类型:框架基础类型:抗震烈度:7度抗震风压:0.55kN/㎡雪压:0.2kN/㎡建筑面积:建筑高度:35,16,10.7,20,26.8m地上层数:6,2,2,3,6层地下层数:1,2层高度类别:多层图纸深度:施工项目地址:上海市设计时间:2015
