某学校高中部建设工程全专业施工图3714950518文件大小:679.11M推荐人:馒头图纸张数:303张所属分类:多类专业所含专业:建筑、结构、给排水、暖通、电气
分 享
下  载
建筑面积:18331.78,4391.97,12333.9㎡地上层数:6,3,6层建筑高度:23.45,20.05,23.25m地下层数:1层高度类别:多层图纸深度:施工项目地址:广东省设计时间:2016建筑风格:现代效果图:无

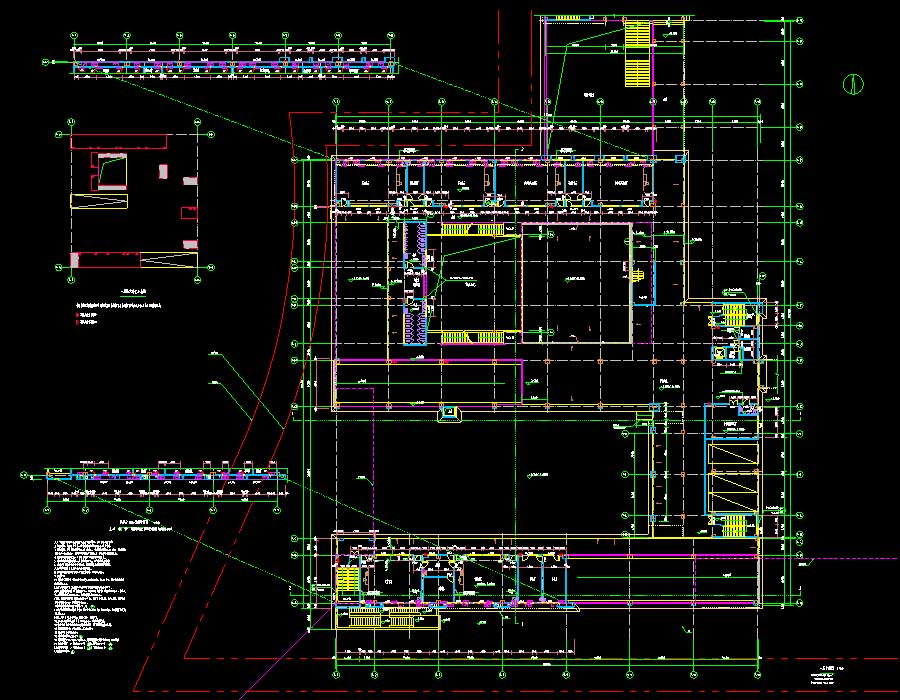

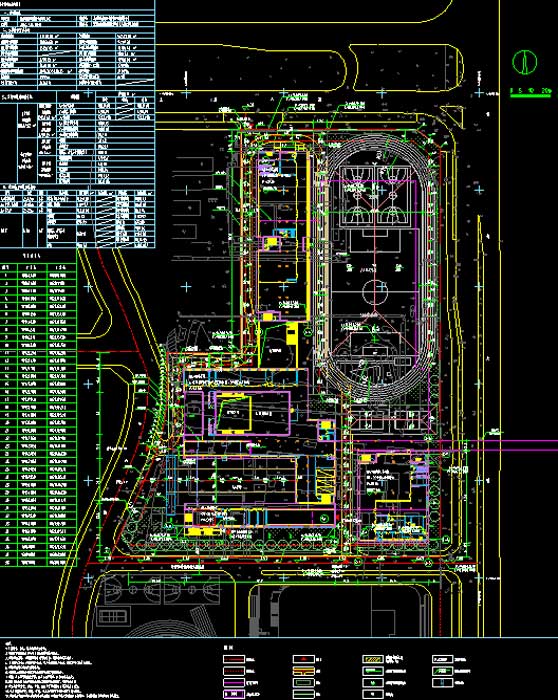

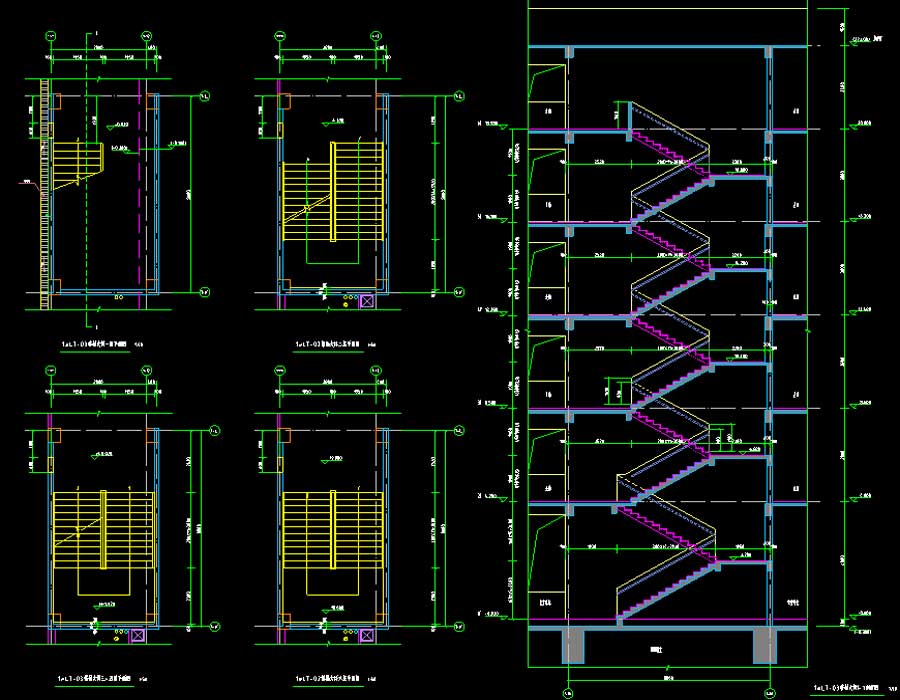

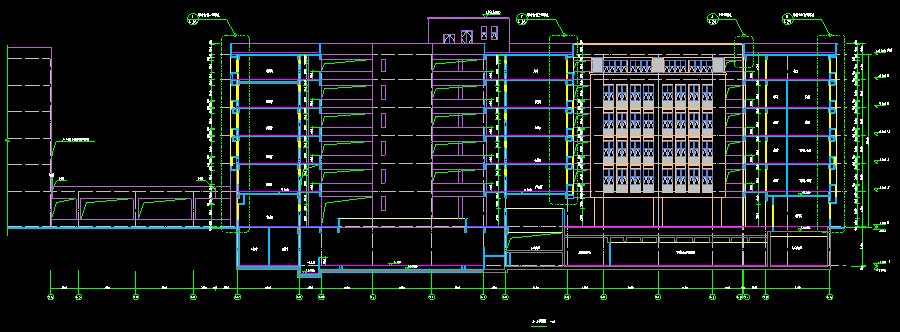

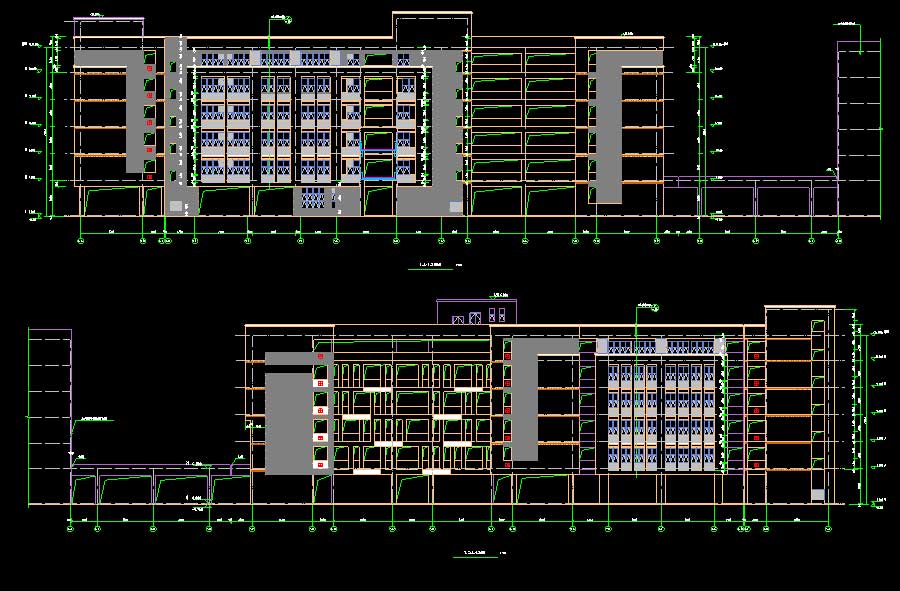

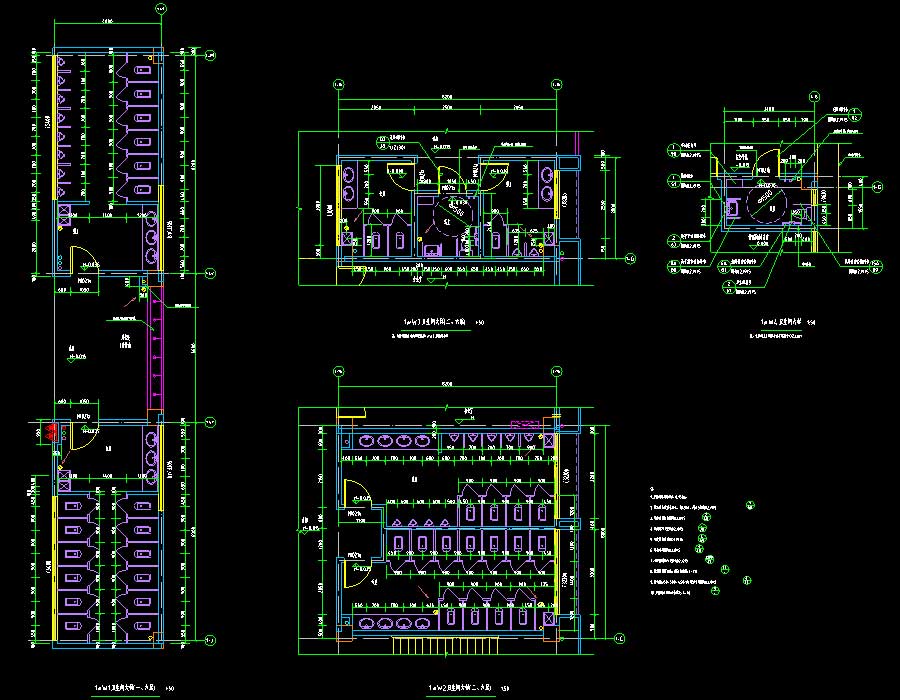

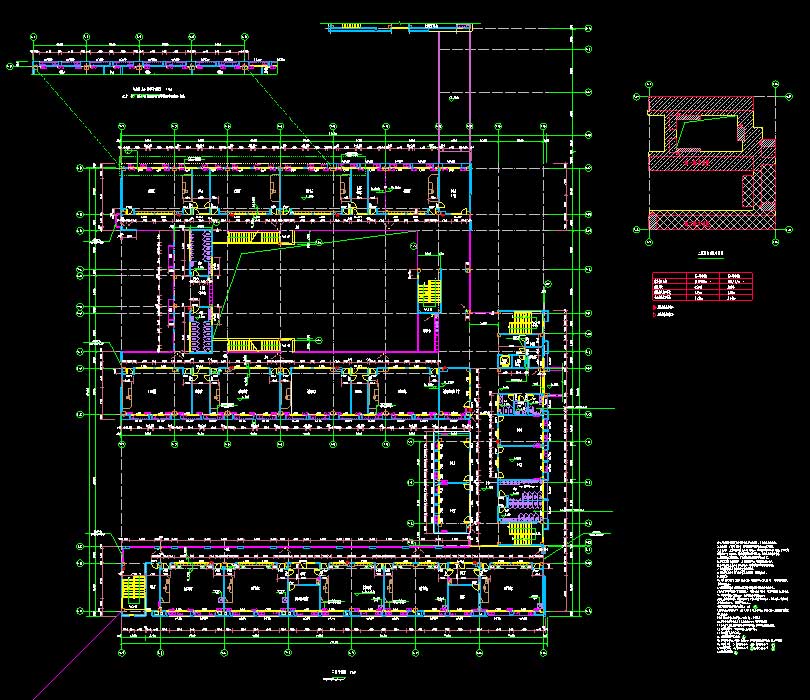

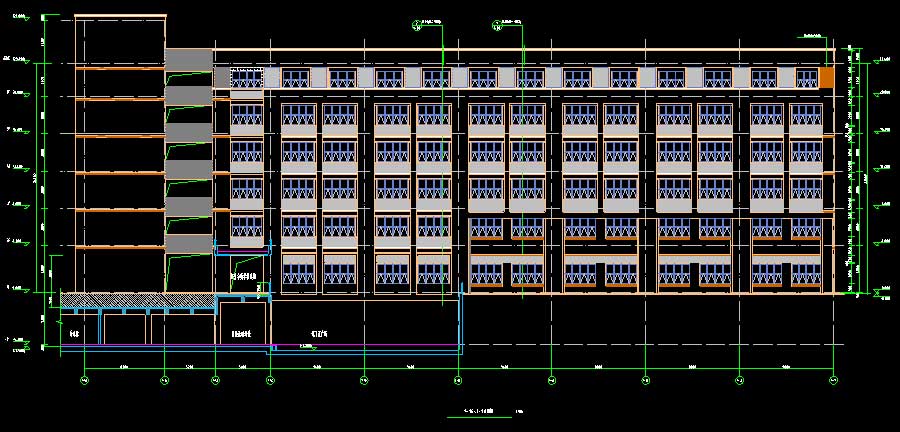

说明:某学校高中部建设工程全专业施工图,包括1#教学综合楼,2#食堂,体育馆,3#宿舍楼及人防地下室。抗震设防烈度为7度,主要结构形式为钢筋砼框架结构。其中,1#教学综合楼建筑高度为23.45米,地上层数6层,总建筑面积为18331.78平方米;2#食堂,体育馆建筑高度为20.05米,地上层数3层,总建筑面积为4391.97平方米;3#宿舍楼建筑高度为23.25米,地上层数6层,总建筑面积为12333.9平方米;地下室为地下1层,建筑面积为54423.32平方米。图纸内容含:建筑说明,总平面图,竖向布置图,管线综合图,平面图,立面图,剖面图,门窗大样,卫生间大样,楼梯大样,墙身大样,节点大样;给排水说明,室外给水,室外雨水,室外污水总平面图,排水系统原理图,给排水及消防平面图,卫生间给排水大样图,实验室给排水大样图,给水系统原理图,消火栓系统原理图,自喷系统原理图,热气溶胶气体灭火系统平面图及设计说明,水泵房给排水大样图,雨水综合利用系统设计说明,PP模块组合水池安装大样,初期雨水分流井大样图;结构说明,柱定位图,配筋图,楼梯结构图,人防地下室结构设计说明,人防墙柱定位图,人防口部大样,人防墙配筋大样,地下室底板结构,底柱,顶板结构布置平面图,汽车坡道大样,阶梯教室剖面图,地下夹层风道平面;电气说明,竖向供电干线,配电箱系统图,照明,屋顶照明及防雷,动力,消防平面图,弱电系统图,平面图,人防地下室电气设计说明,人防工程配电系统图,人防战时配电箱系统图,人防工程通风控制原理图,人防做法详图,地下一层平战结合照明平面图,战时配电,弱电平面图,变电所10KV配电系统图,变电所低压供电系统图,地下室竖向供电干线系统图,漏电火灾监控系统图,消防设备电源监控系统图,电力监控系统图,变电所大样图,地下一层动力平面图,消防平面图,地下室基础接地平面图,室外强电总平面图,配电箱系统图,室外弱电总平面图,地下室弱电系统图;暖通说明,设备安装示意图,空调通风平面图,图书馆多联机参数表,空调冷媒管系统流程图,空调平面图,空调冷媒管平面图,战时人防通风设计说明,战时进、排风口部原理图,人防通风施工安装大样图,战时通风口部大样图等等。专业包括建筑、结构、给排水、电气、采暖通风。
