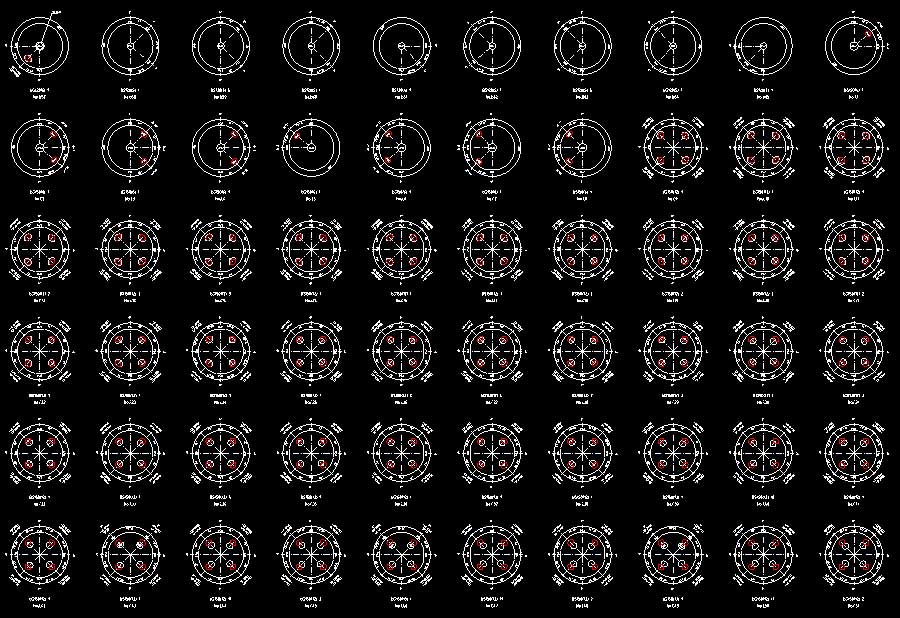

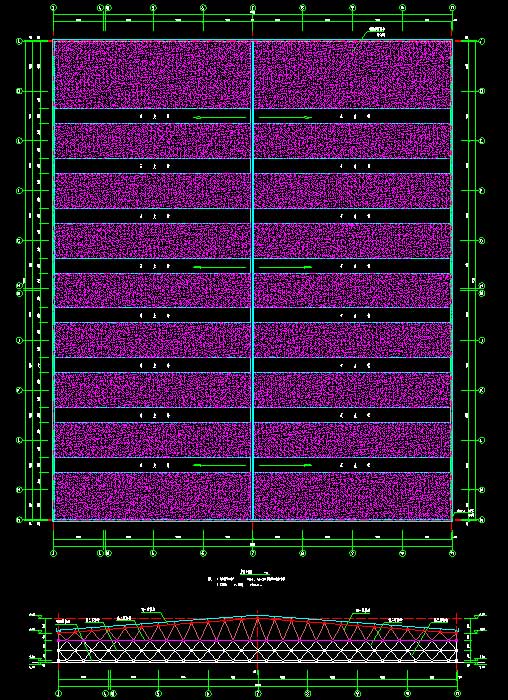

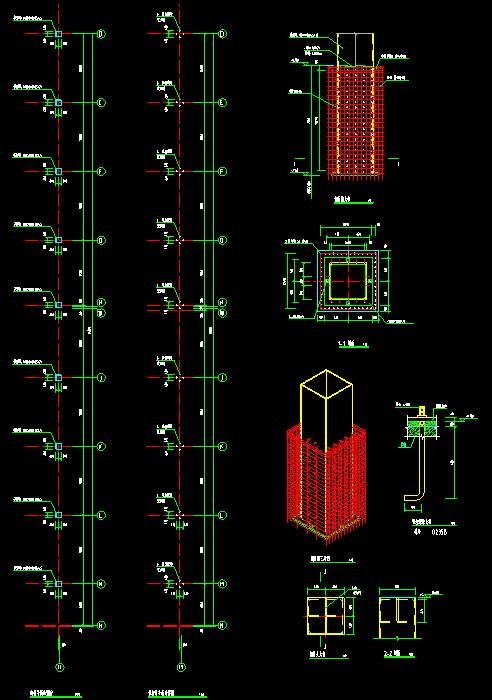

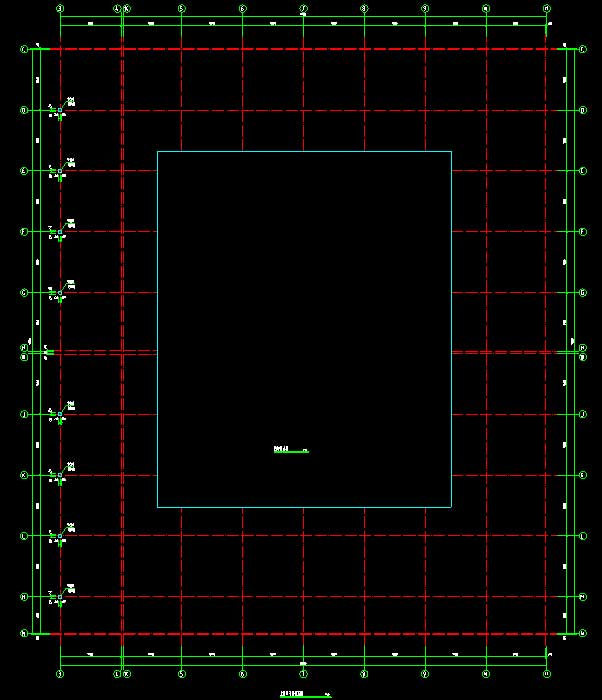

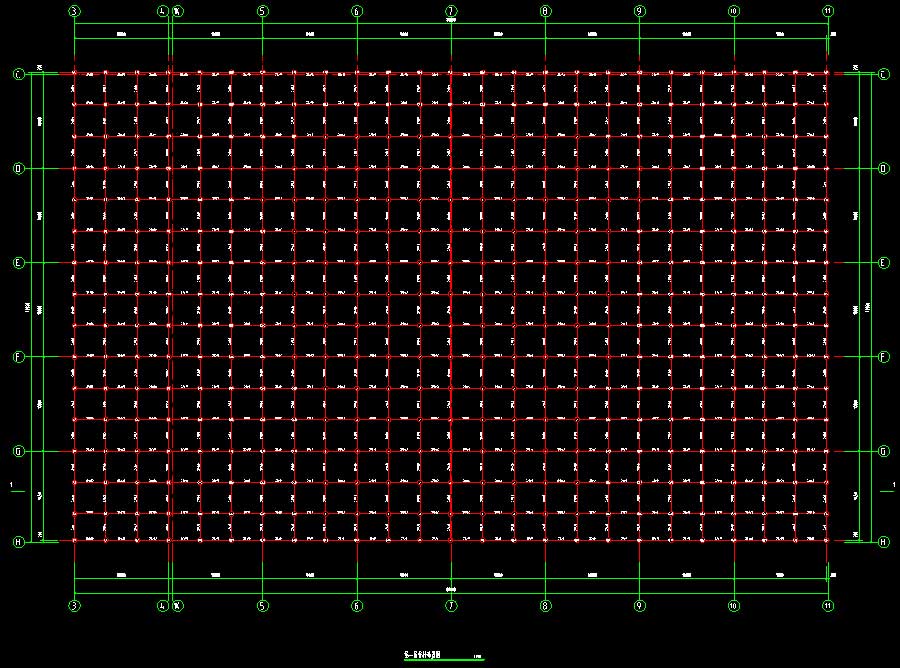

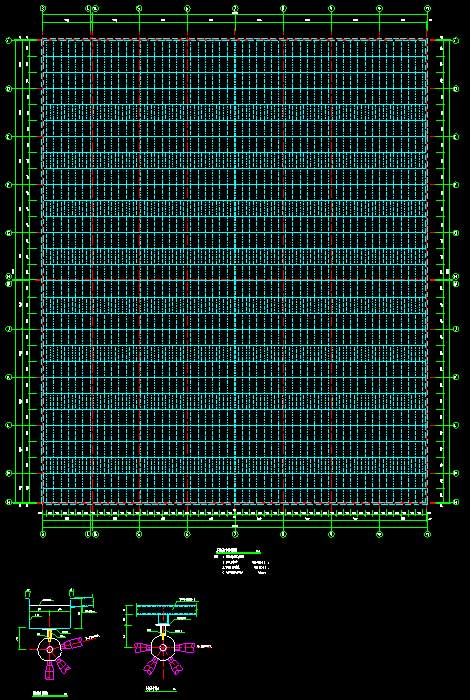

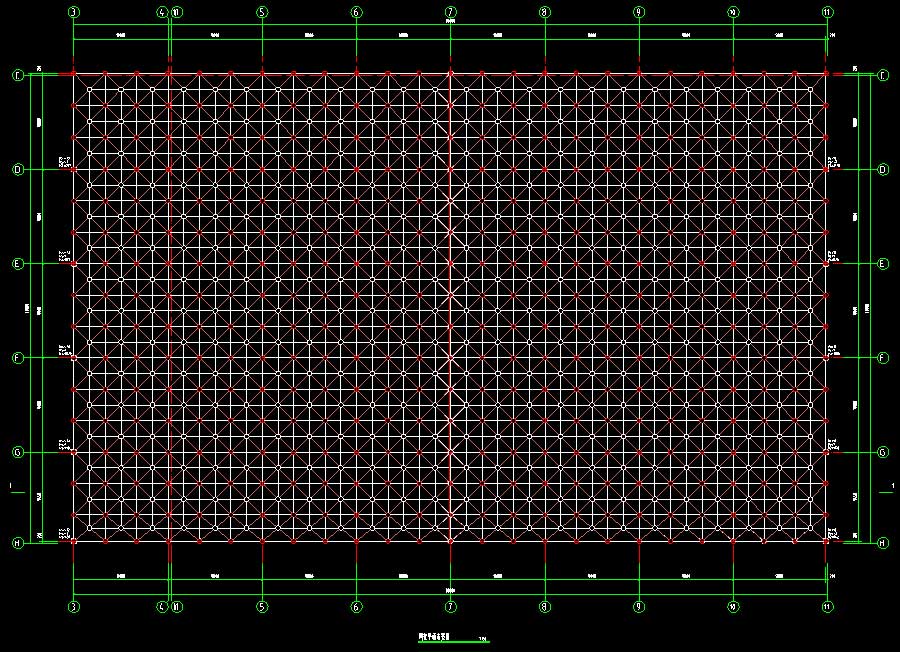

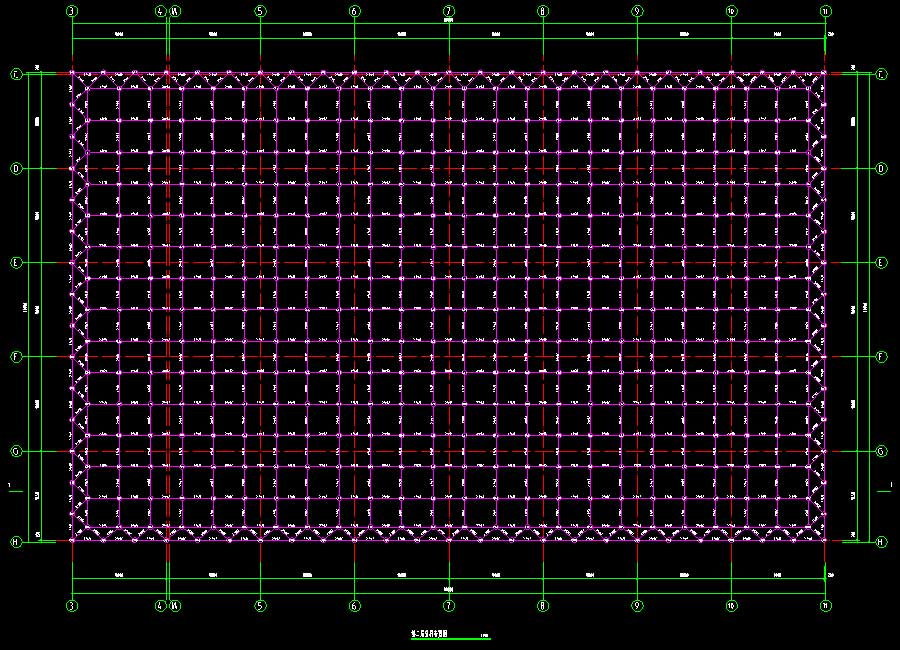

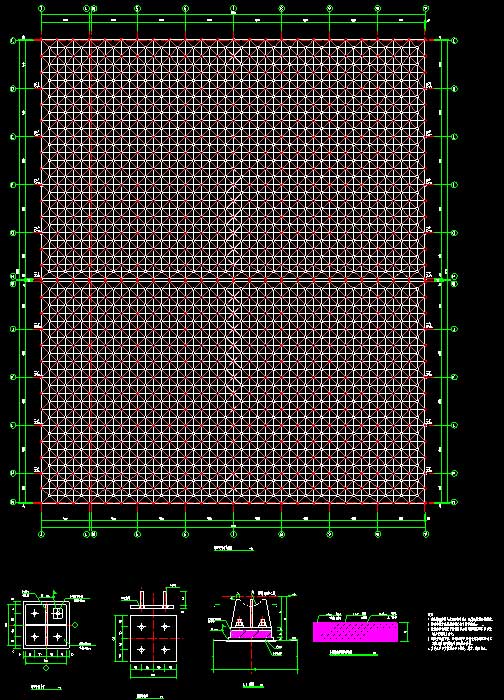

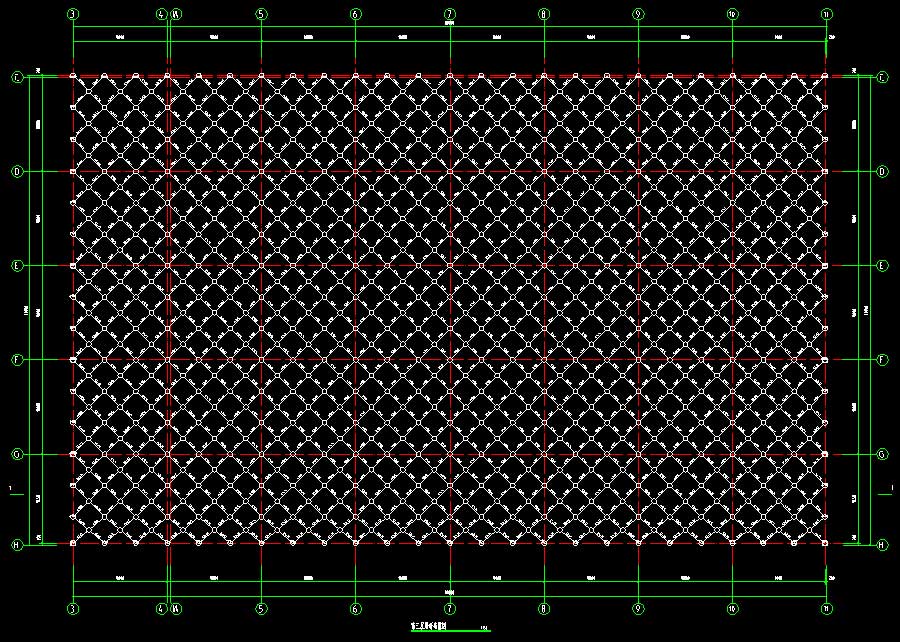

说明:某屋面网架结构施工图,网架采用正放四角锥焊接球结构,下弦多点支撑,网架四面垂直封面。抗震设防烈度为7度,设计基本地震加速度0.10g,第三组场地土类别为Ⅱ类。屋面静荷载为0.50KN/㎡,屋面活荷载为0.50KN/㎡,最下弦静荷载为0.30KN/㎡,基本风压为0.35KN/㎡。图纸内容含:网架设计说明,钢柱平面布置图,预埋件平面布置图,上弦杆平面布置图,屋顶平面图,网架总平面布置图,屋面龙骨平面布置图,网架平面布置图,弦杆布置图,腹杆布置图,网架杆件明细表。
结构类型:网架基础类型:抗震烈度:7度抗震风压:0.35kN/㎡雪压:建筑面积:建筑高度:地上层数:地下层数:高度类别:图纸深度:施工项目地址:云南省设计时间:2012
