建标库图纸模型 > 多类专业 > 办公 > 9层中高层商务办公大厦暖通、给排水专业施工图3513870727
<< 返回列表
9层中高层商务办公大厦暖通、给排水专业施工图3513870727文件大小:138.74M推荐人:最强蜗牛图纸张数:124张所属分类:多类专业所含专业:给排水、暖通
分 享
下  载
建筑面积:22414㎡地上层数:9层建筑高度:50m地下层数:3层高度类别:中高层图纸深度:施工项目地址:上海市设计时间:2014建筑风格:现代效果图:无

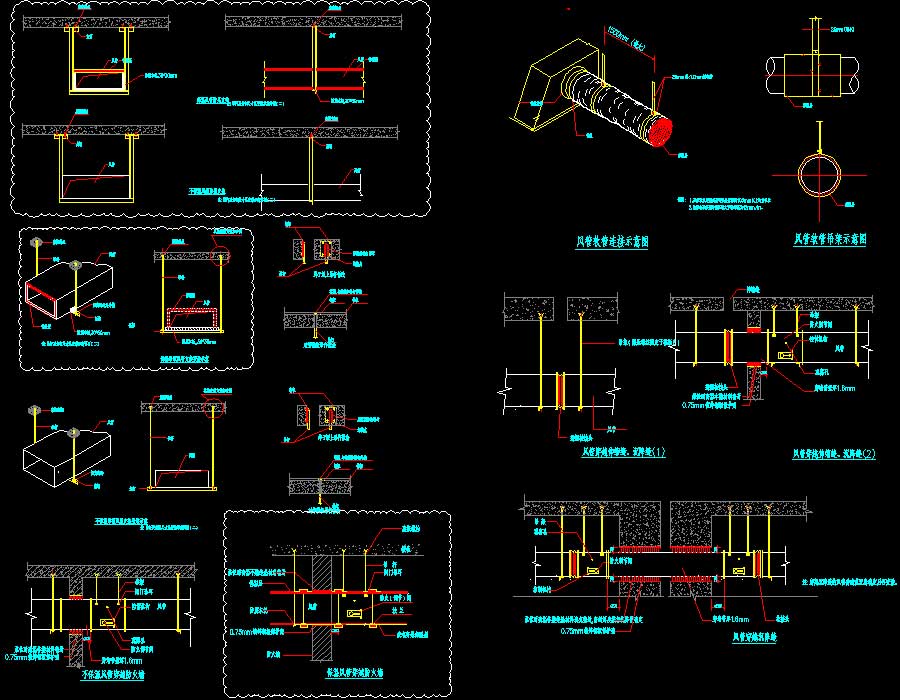

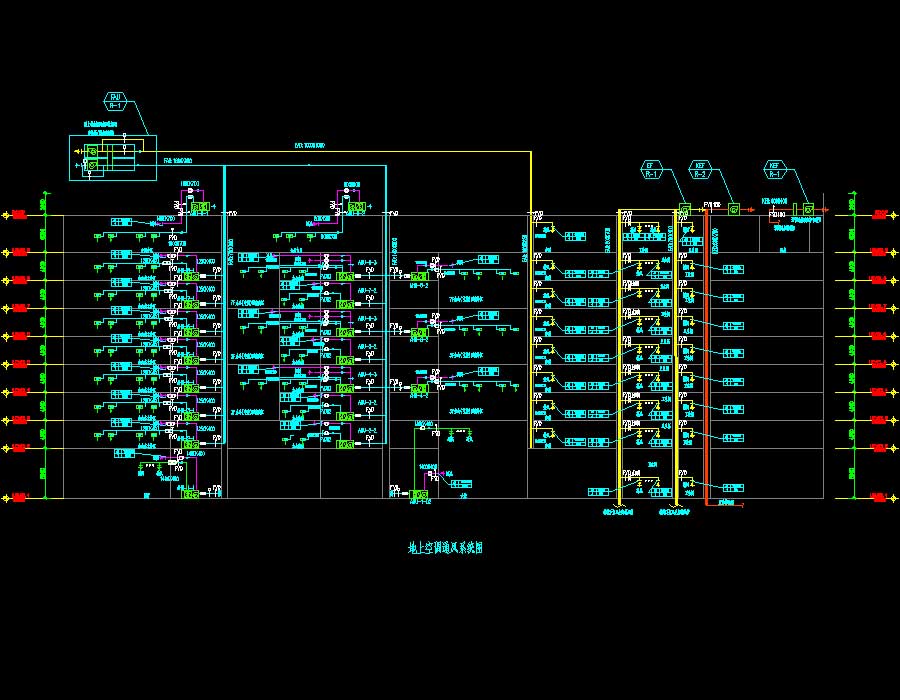

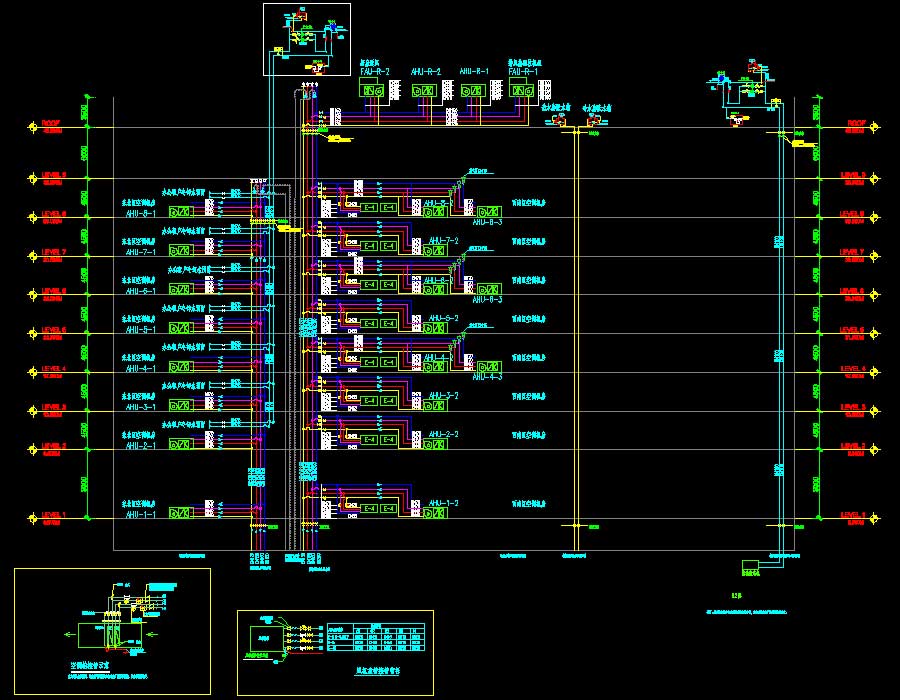

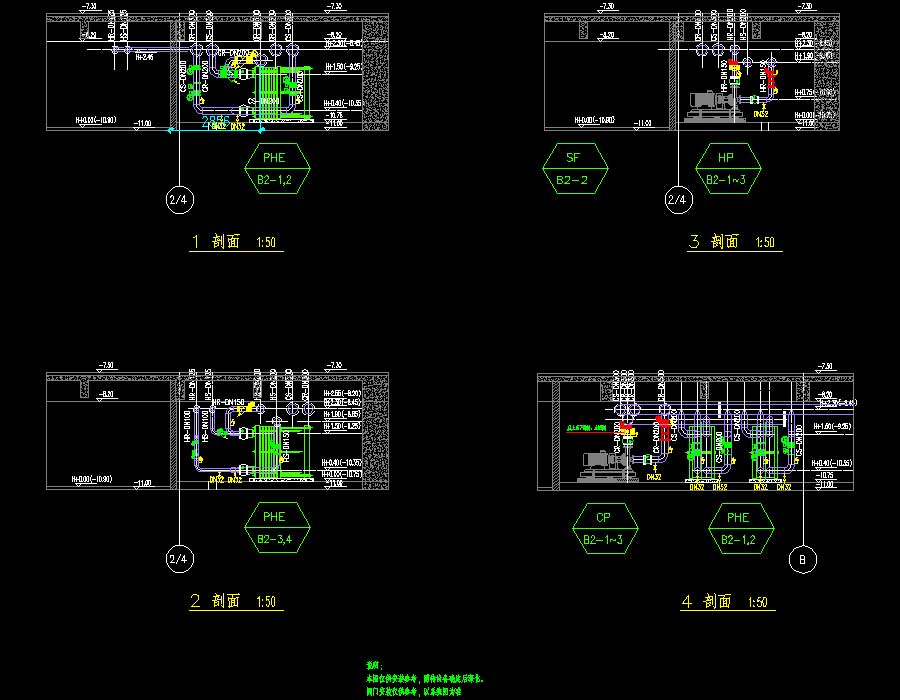

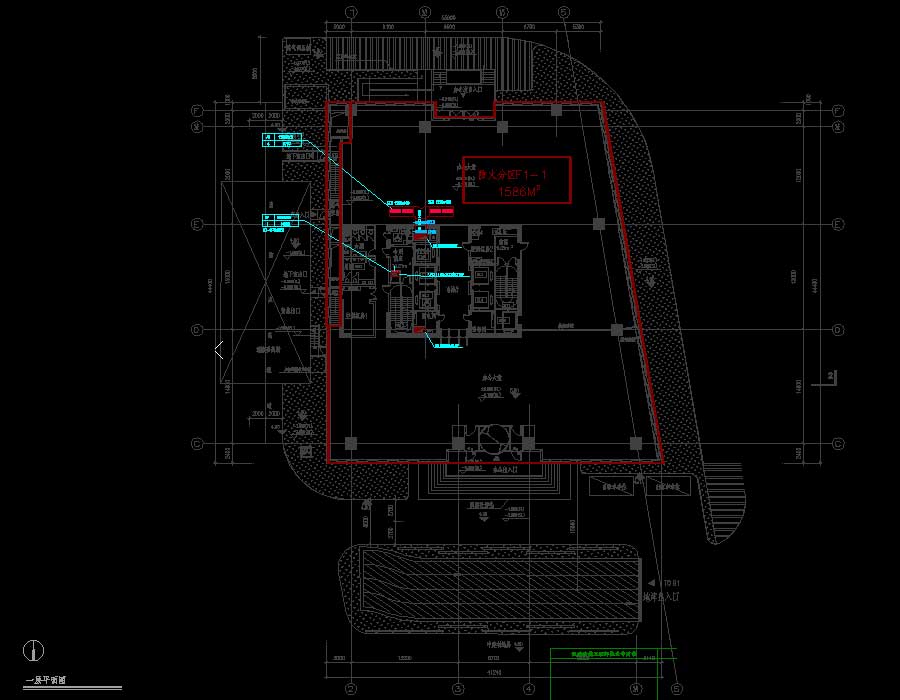

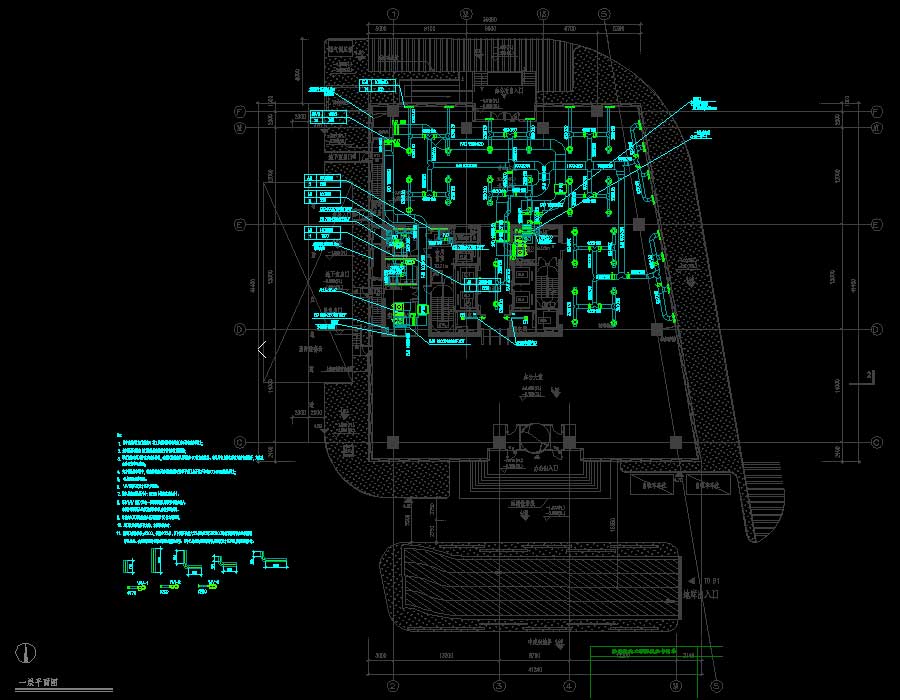

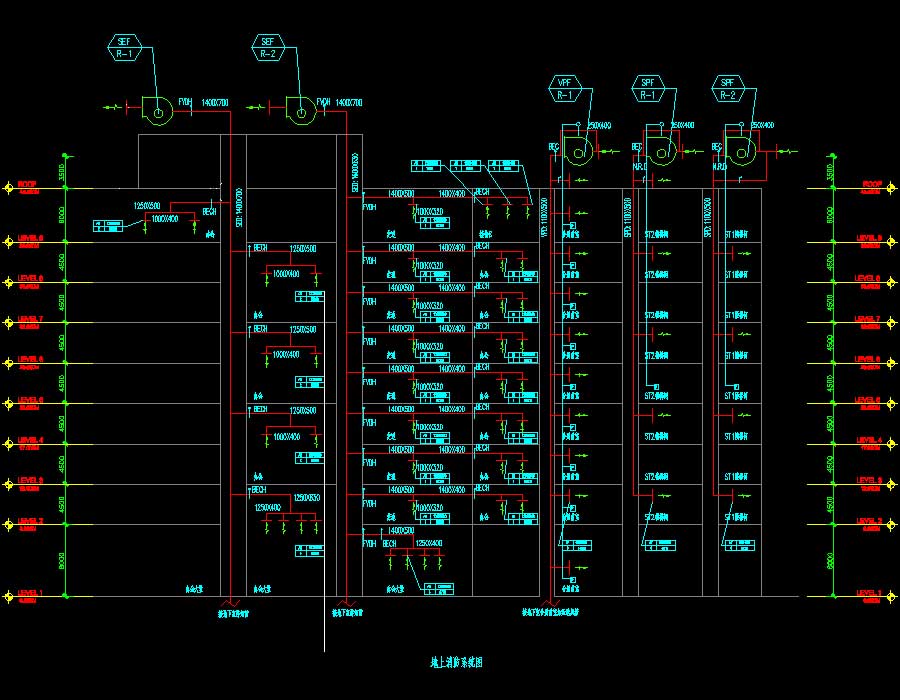

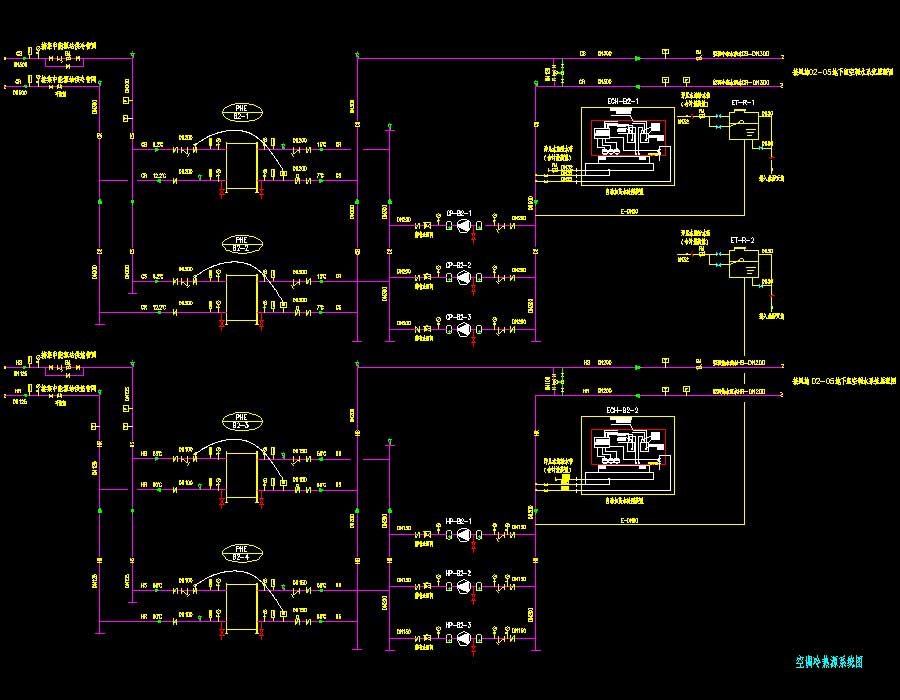

说明:该项目为某商务办公大厦给排水、暖通专业施工图,,总建筑面积为22414平方米,建筑高度50米,地上9层,地下3层。地下三层是车库和生活水泵房,地下二层是车库、变电所、柴油发电机房、消防水泵房和空调换热机房,地下一层是会议室、员工厨房、IT机房、弱电机房、VIP车库、垃圾收集间等,地下一夹层是员工餐厅和档案室,一层是办公大堂和展厅,二层至八层是标准大空间办公,九层是会所。图纸内容含:暖通专业,通风和空调工程设计说明、通风和空调工程施工说明、安装示意详图、空调通风平面图、防排烟平面图、空调通风系统图、正压送风系统图、地下室排烟、补风系统图、地上空调通风系统图、地上消防系统图、机房层空调通风平面图、节能设计专篇、空调末端自控原理图、空调通风图例、空调水管平面图、空调换热机房平面图、空调换热机房剖面图、空调冷热源系统图、空调水系统图、地下室空调水系统图、地下一层夹层空调水管平面图、地下一层空调水管平面图;给排水专业,给排水设计施工说明、给排水消防图例、给排水节能设计专项说明、消火栓平面图、喷淋平面图、喷淋展开系统图、机房层喷淋平面图、机房层消火栓平面图、给排水平面图、给排水消防总平面图、水泵大样图、排水展开系统图、给水展开系统图、屋顶太阳能系统平面图 、消防泵房详图、生活给水泵房详图、水箱大样图、太阳能热水系统设计说明、太阳能热水系统图、卫生间详图。
