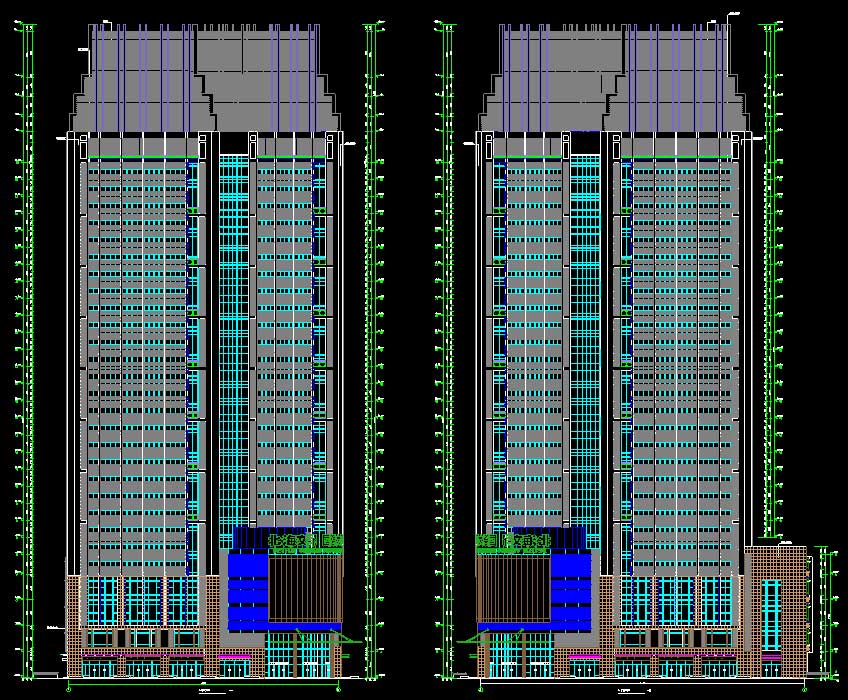

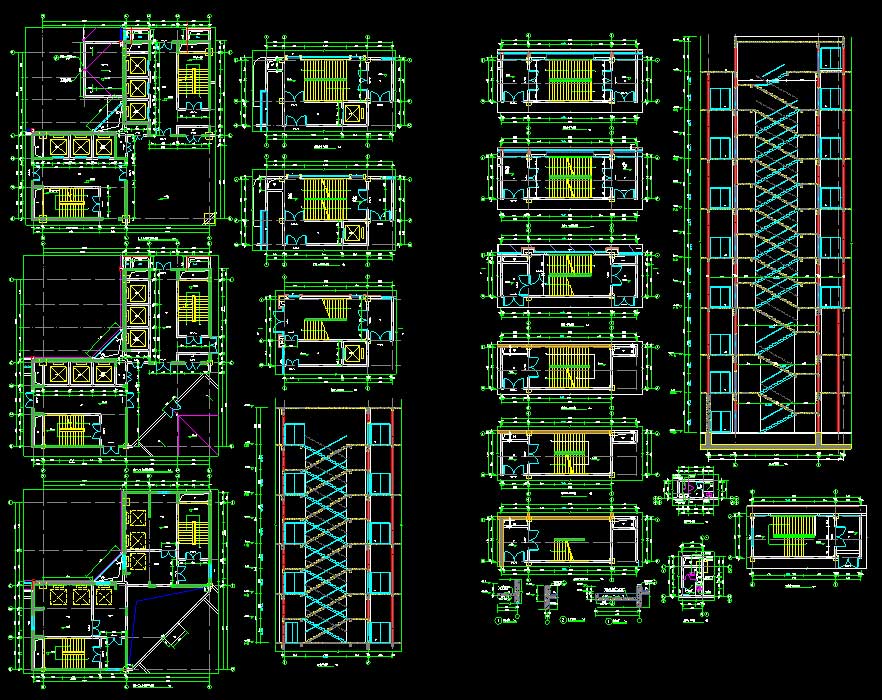

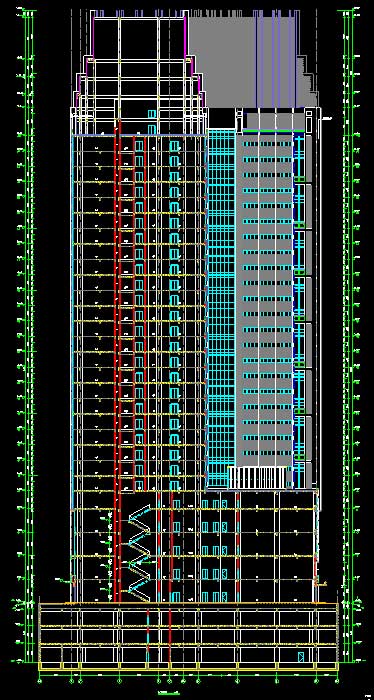

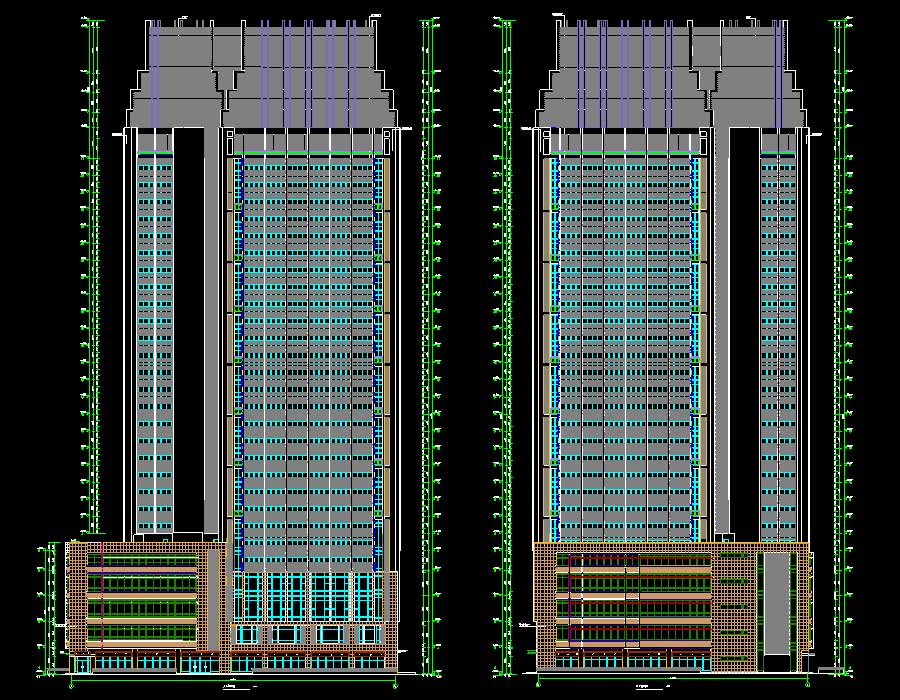

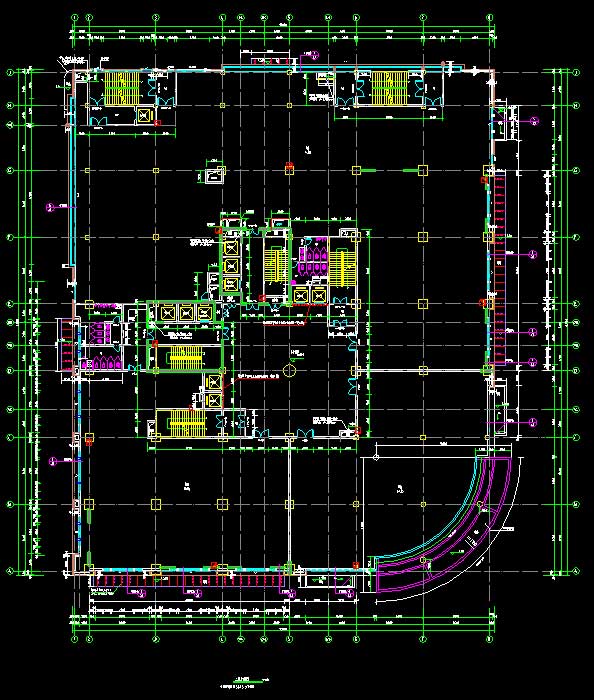

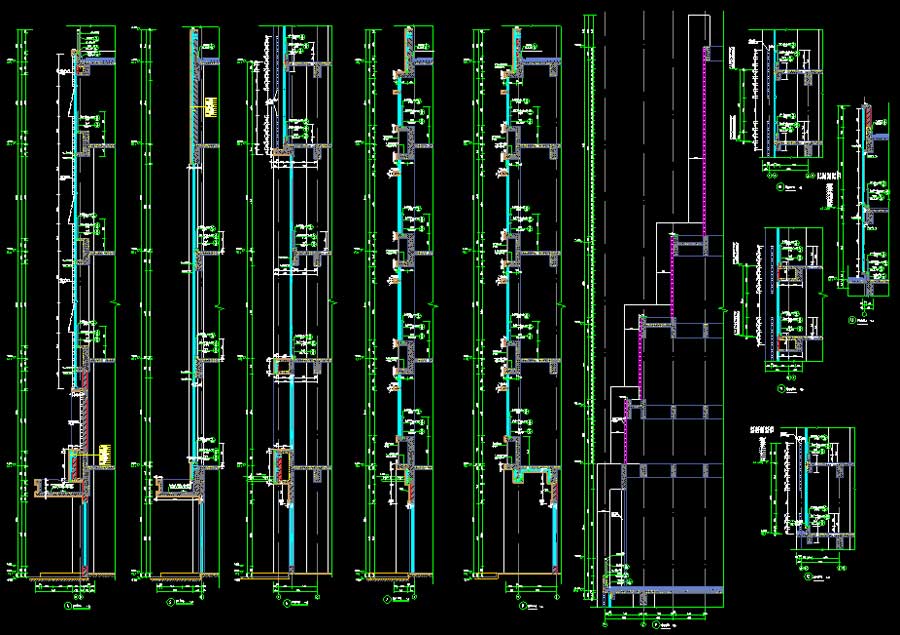

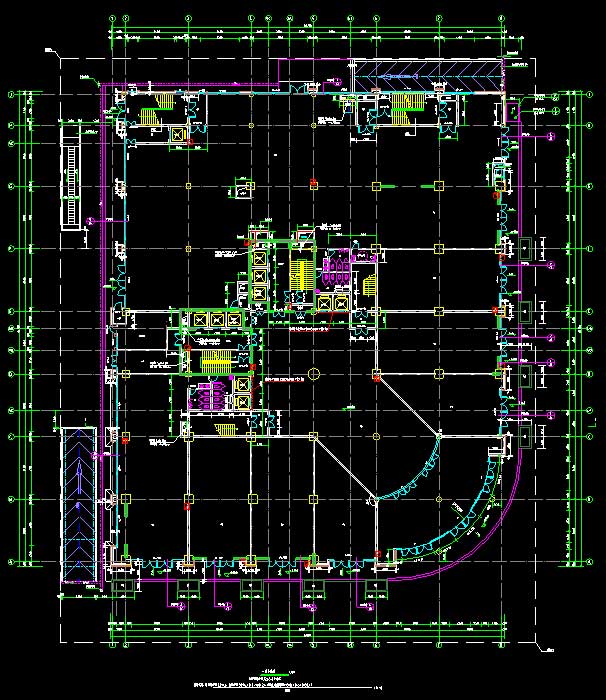

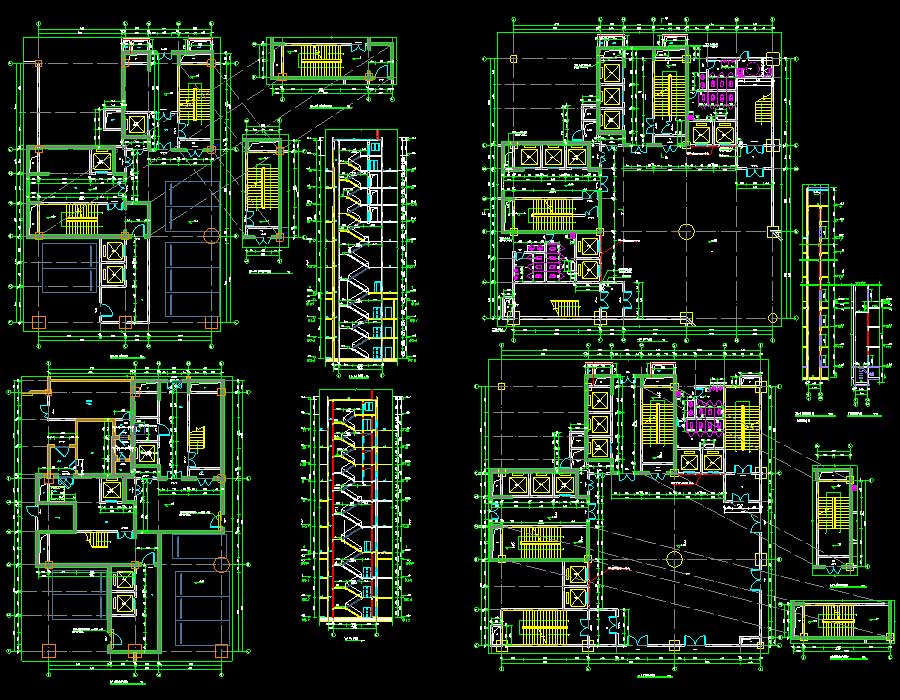

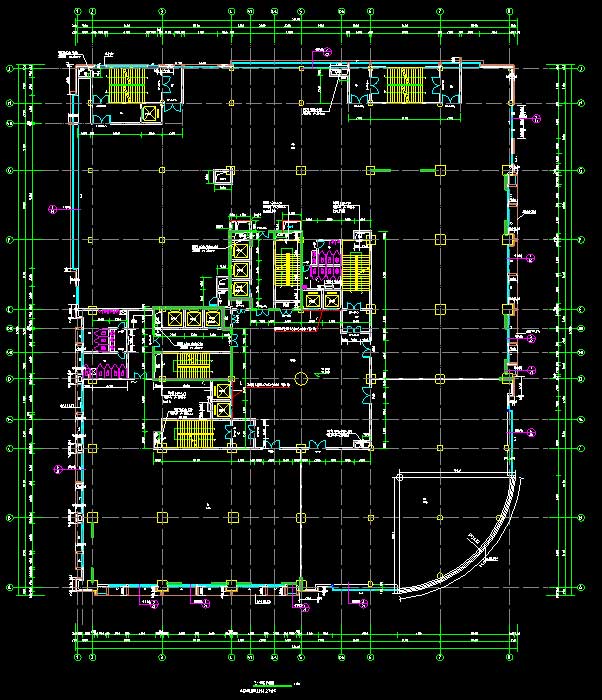

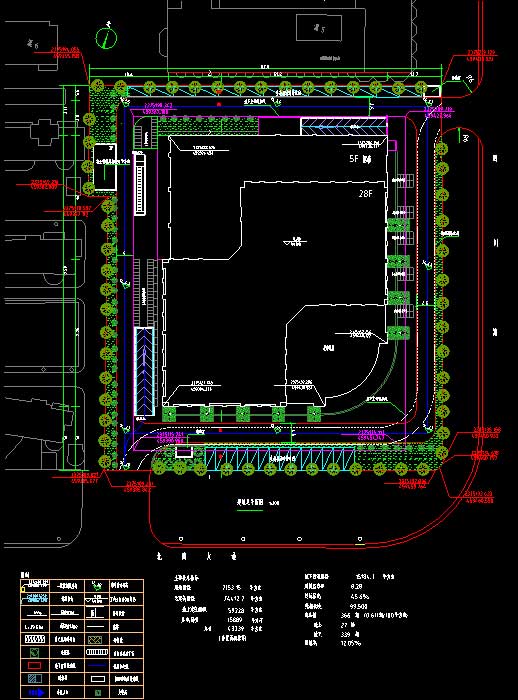

说明:某高层办公楼全专业施工图(含计算书、安全专项施工方案专家论证流程等工作内容),抗震设防烈度为6度,主要结构形式为框剪结构,建筑高度为99.9米,地上层数28层,地下层数为3层,地上总建筑面积为59078.03平方米,地下室总建筑面积为15253.16平方米,建筑占地面积为3179.95平方米。图纸内容含:建筑说明,总平面图,平面图,立面图,剖面图,交通核大样图,卫生间大样,墙身大样,门窗大样及门窗表;给排水说明,消防设计说明,生活消防泵房及潜污泵布置详图,消防系统图,自动喷淋系统图,给水系统图,给排水、消火栓平面图,动喷淋平面图,雨水系统图,废水系统图,冷凝水系统图,消防系统图,喷淋系统图,给水系统图,污水系统图,卫生间给排水大样图,消防给排水层平面图;结构说明,梁筏基础布置图,梁平法施工图,筏板施工图,墙柱施工图,墙柱大样图,人防大样图,配筋图,剪力墙柱表,梁施工图,板施工图,板布置图,结构施工图,楼梯结构施工图;电气说明,配电箱系统图,配电干线示意图,配电平面图,均压环接地平面图,机房接地平面图,照明平面图;暖通说明,通风平面图,风机布置平面图、剖面图,加压送风系统图等等。专业包括建筑、结构、给排水、电气、采暖通风。
建筑面积:59078.03㎡地上层数:28层建筑高度:99.9m地下层数:3层高度类别:高层图纸深度:施工项目地址:广西省设计时间:2013建筑风格:现代效果图:无
