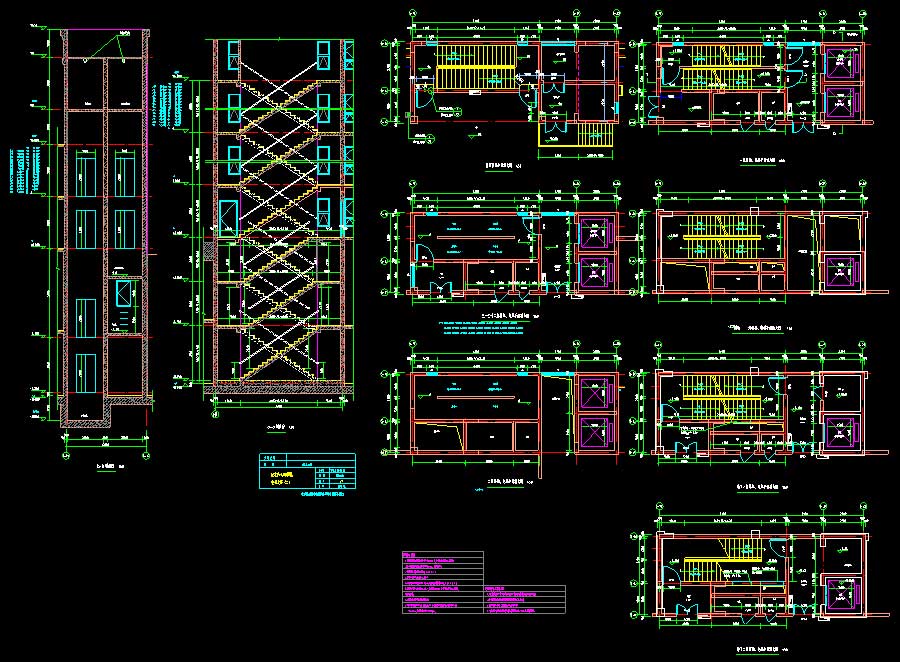

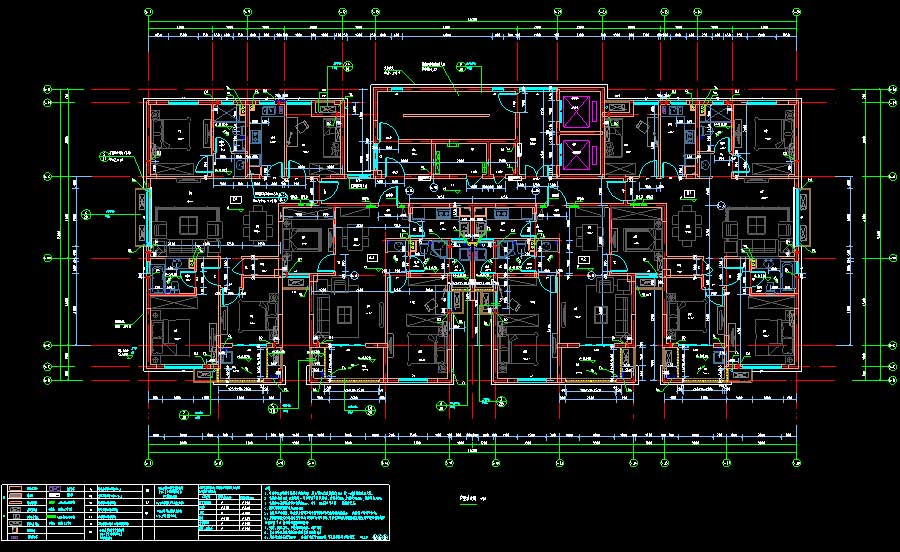

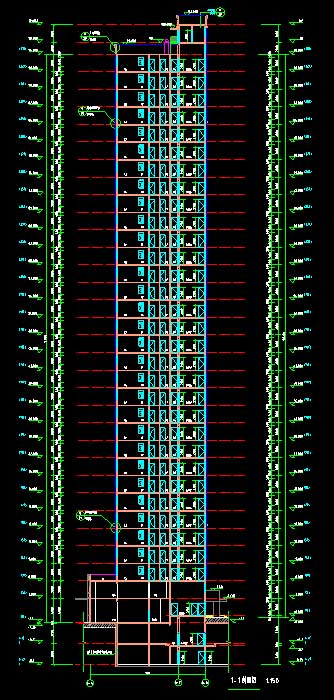

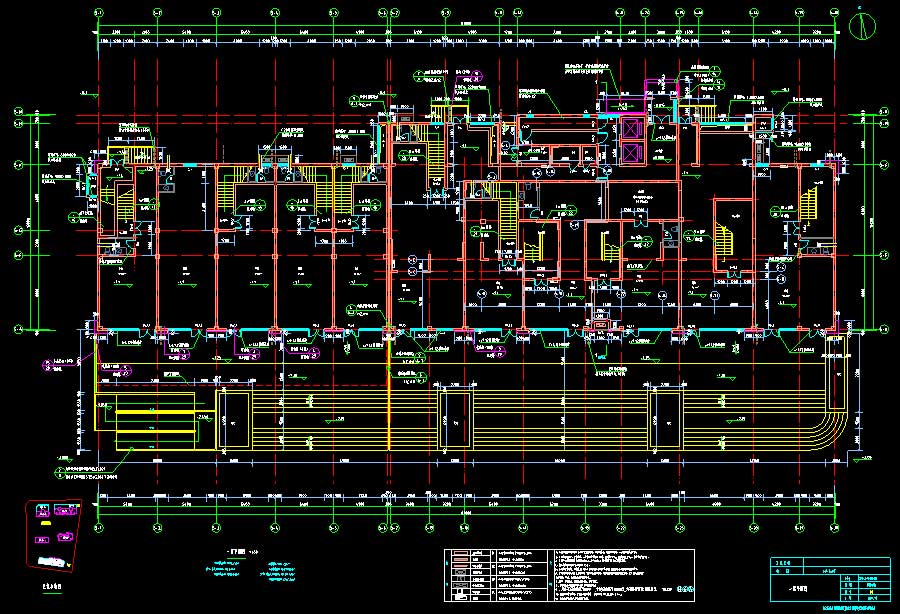

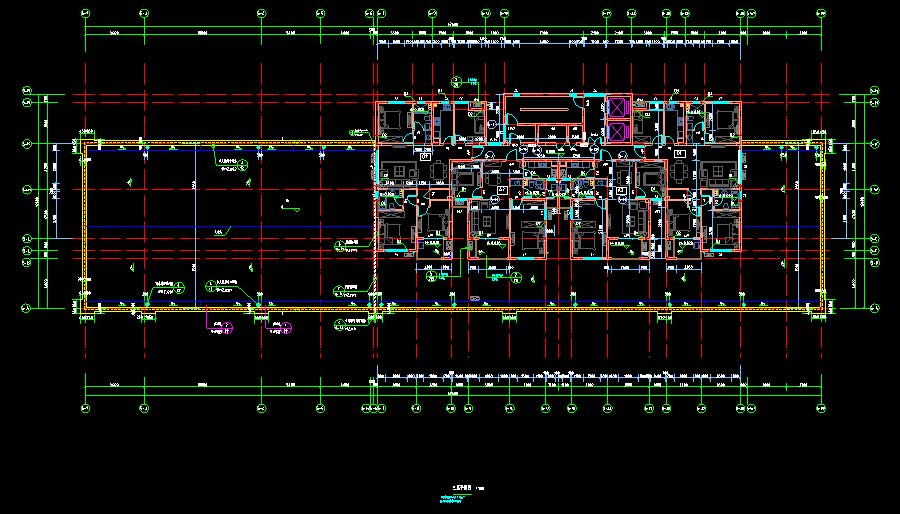

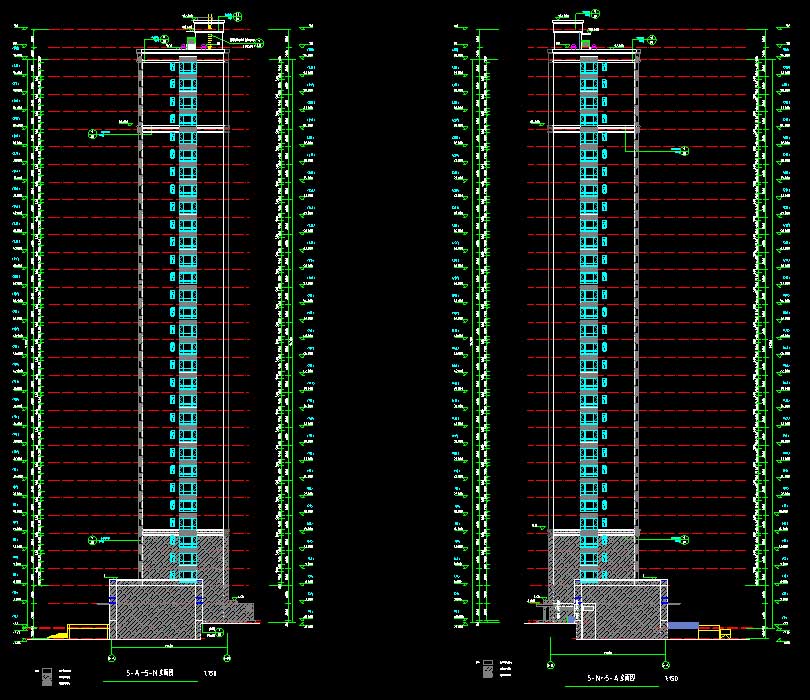

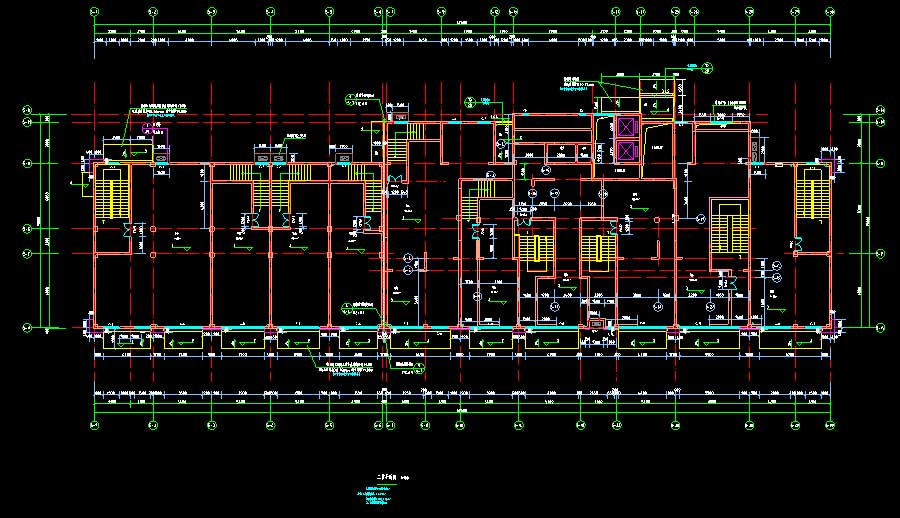

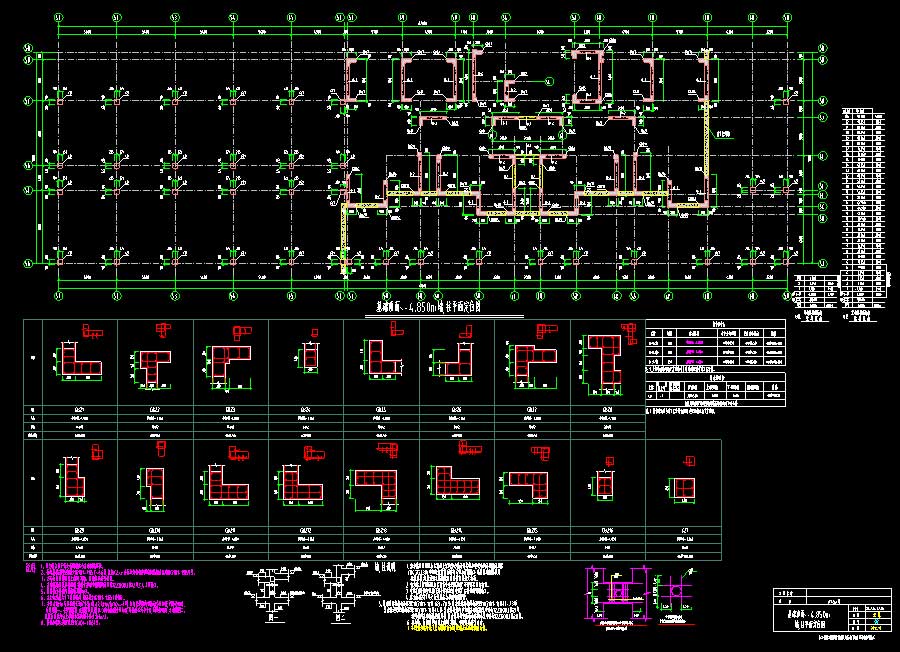

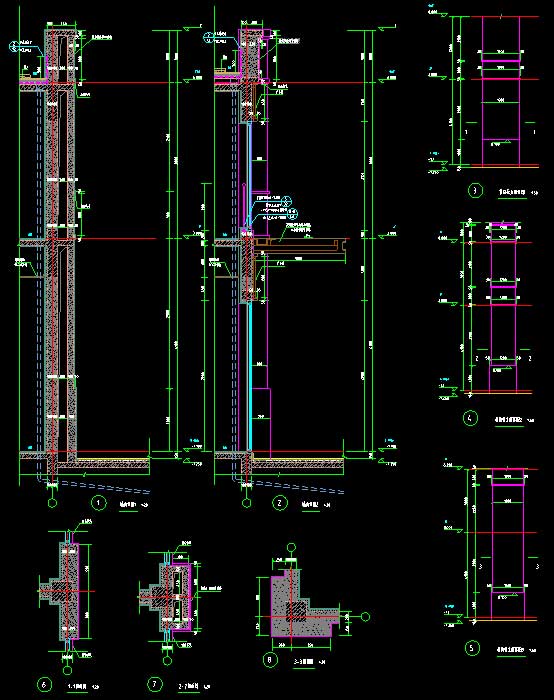

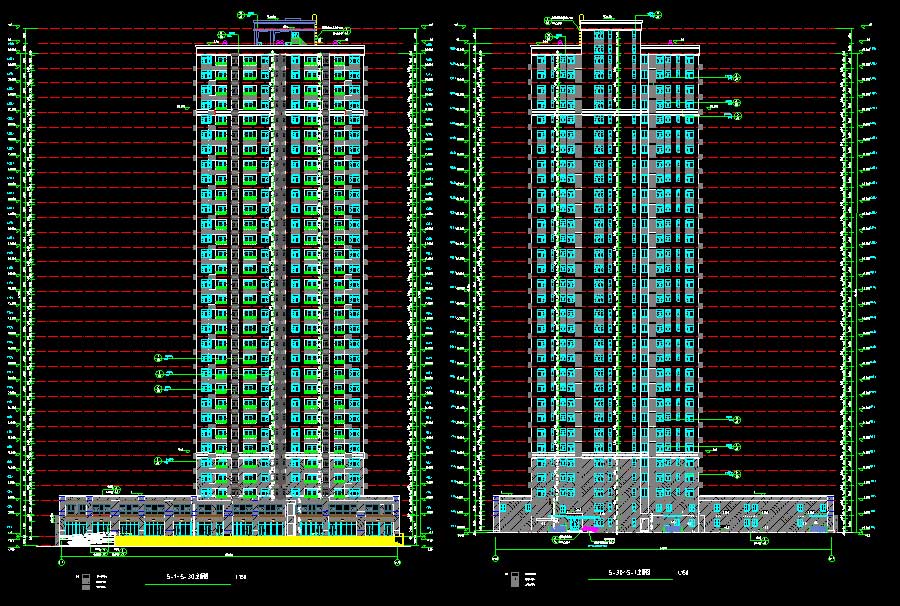

说明:某高层住宅楼多专业施工图,抗震设防烈度为6度,主要结构形式为剪力墙结构,建筑高度为96.3米,地上层数32层,地下层数为2层,总建筑面积为15617.05平方米。无单独地库部分图纸。图纸内容含:建筑说明,平面图,立面图,剖面图,屋顶太阳能布置平面图,屋顶机房平面图,户型放大图,楼梯详图,住宅核心筒楼梯、电梯大样,节点详图,门窗表及门窗大样,建筑材料装修做法表;结构说明,墙、柱平面定位图,模板及板配筋图,梁平法施工图,墙身大样,结构平面图,楼梯大样图。专业包括建筑、结构。
建筑面积:15617.05㎡地上层数:32层建筑高度:96.3m地下层数:2层高度类别:高层图纸深度:施工项目地址:湖北省设计时间:2014建筑风格:现代效果图:无
