单层低层仿古建筑多专业施工图3714750720文件大小:16.92M推荐人:最强蜗牛图纸张数:30张所属分类:多类专业所含专业:建筑、结构、给排水、电气
分 享
下  载
建筑面积:地上层数:1层建筑高度:5.64m地下层数:高度类别:低层图纸深度:施工项目地址:江苏省设计时间:2016建筑风格:古代效果图:无

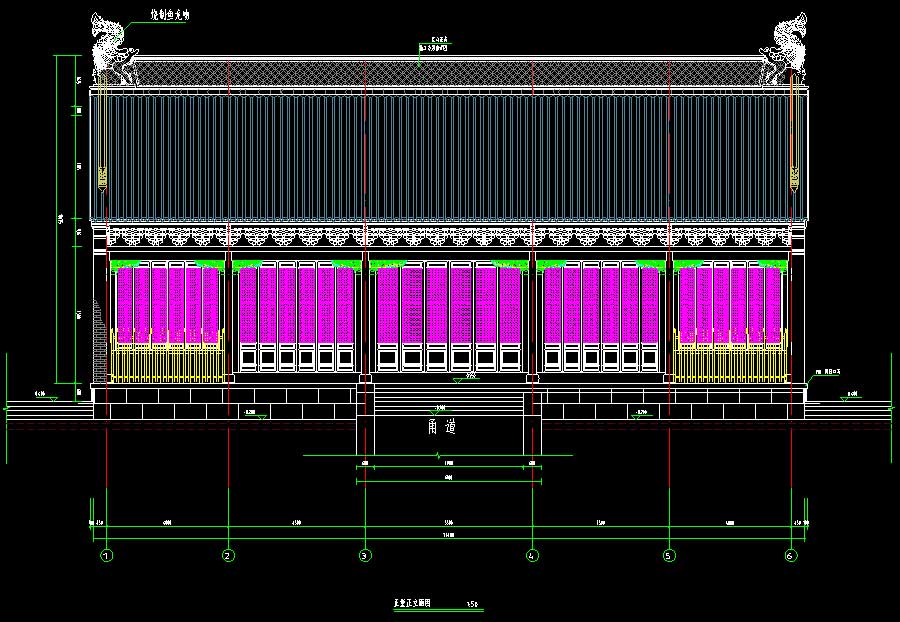

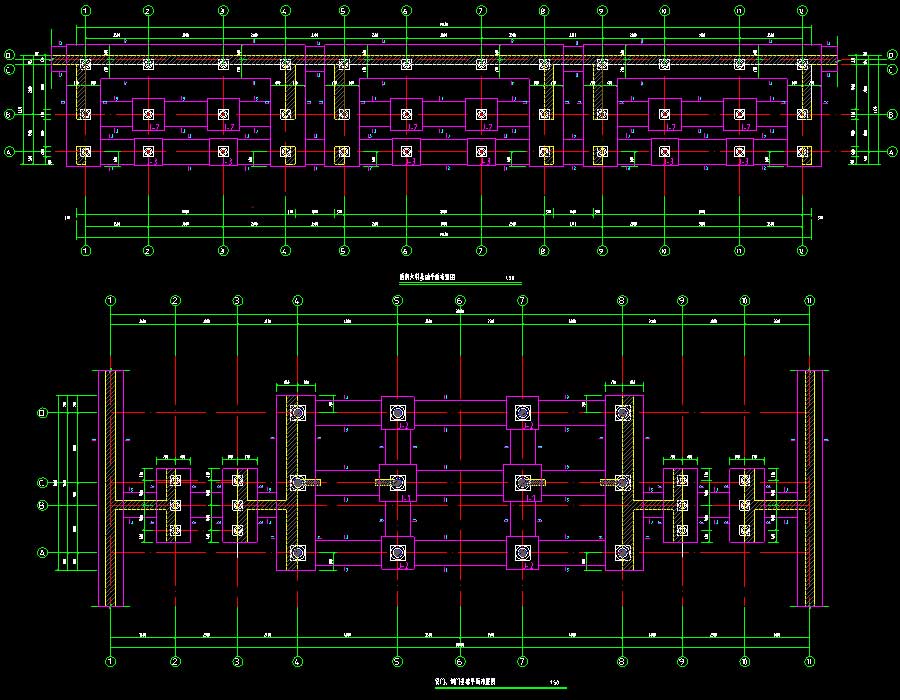

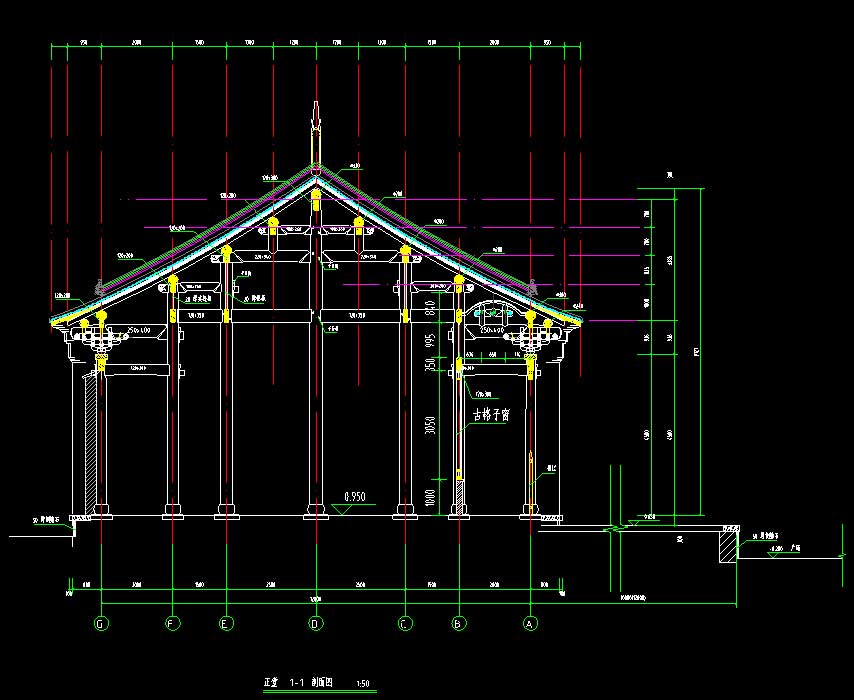

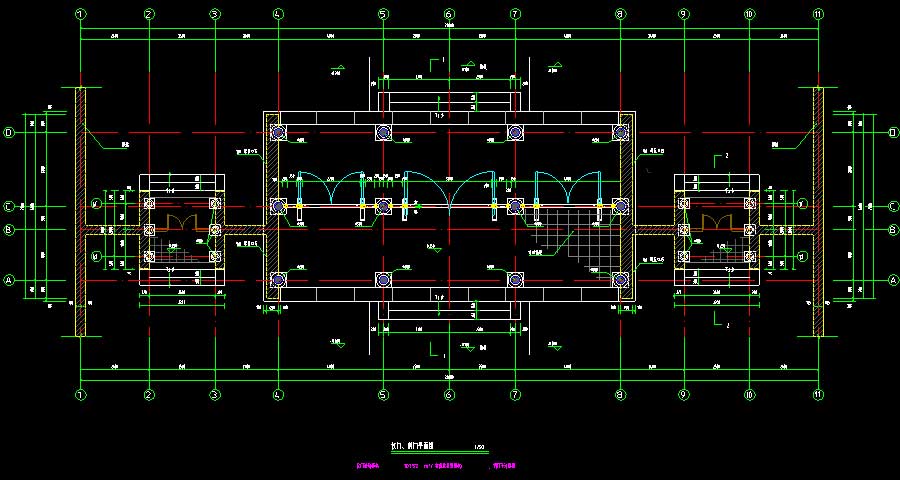

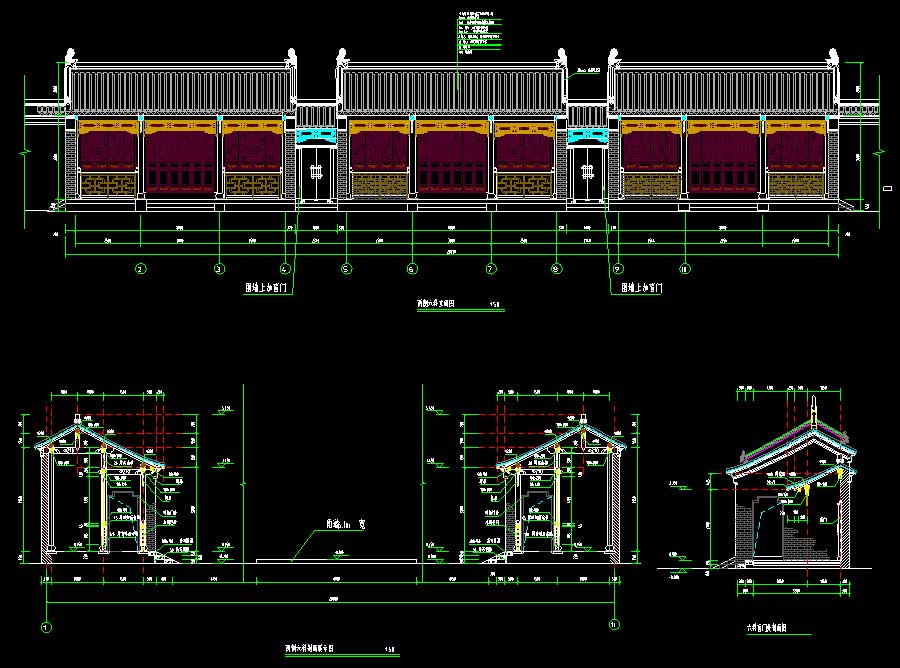

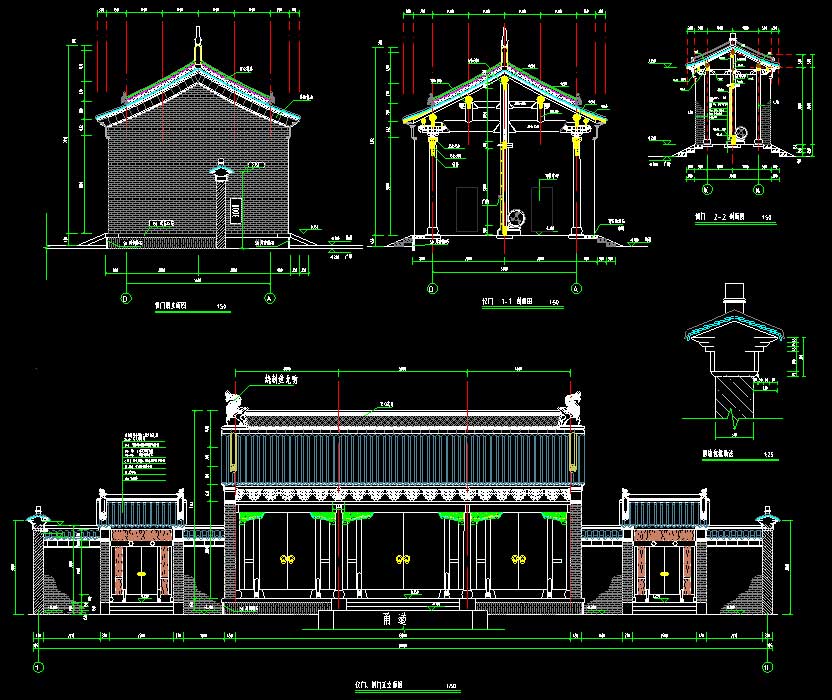

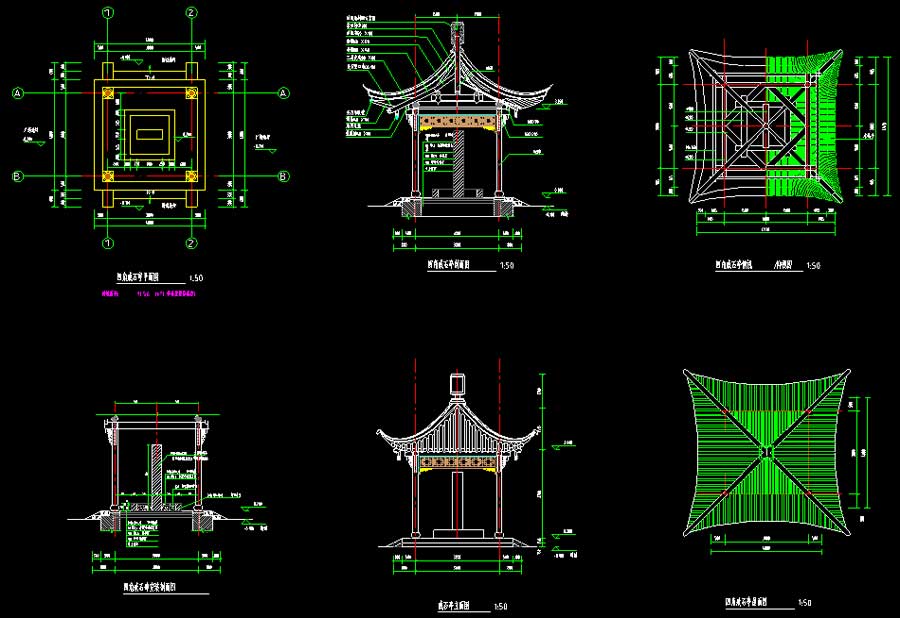

说明:某低层仿古建筑多专业施工图,抗震设防烈度为7度,上部结构体系为传统砖木结构,基础形式为柱下独基和条形基础。建筑高度为5.64米(室外地面至主要屋面板的板顶),地上层数为1层。本工程为新建仿古式房屋,原地址为州署衙门,现州署头门厅已存,仪门厅为新建,面阔13米,进深5.6米,檐高4.43米,五架梁,硬山式。仪门两侧侧门,面阔2.5米,进深2米,檐高3米,三架梁,硬山式。仪门至正堂的甬道上新建边长3米四角方亭,亭檐高3米,亭内戒石碑一座。戒石亭东侧9米处为吏户礼房景墙,西侧9米处为兵刑工房景墙,两侧为四架梁,面阔28.68米,进深3.5米,檐高3.2米。正堂为十三架,硬山式,面阔22.5米,进深12米,檐高5.44米。正堂前石材广场,长23.4米,宽9.2米。甬道总长59.23米,宽6.1米。图纸内容含:建筑说明,总平面图,平面图,立面图,剖面图,屋顶图,门窗表及详图,节点大样,甬道铺装及其他详图;室外部分给排水设计说明,排水总平面图;结构说明,基础平面布置图,基础详图及说明;电气说明,基础接地平面图,配电箱系统图屋顶防雷平面图,配电平面图。专业包括建筑、结构、给排水、电气。
