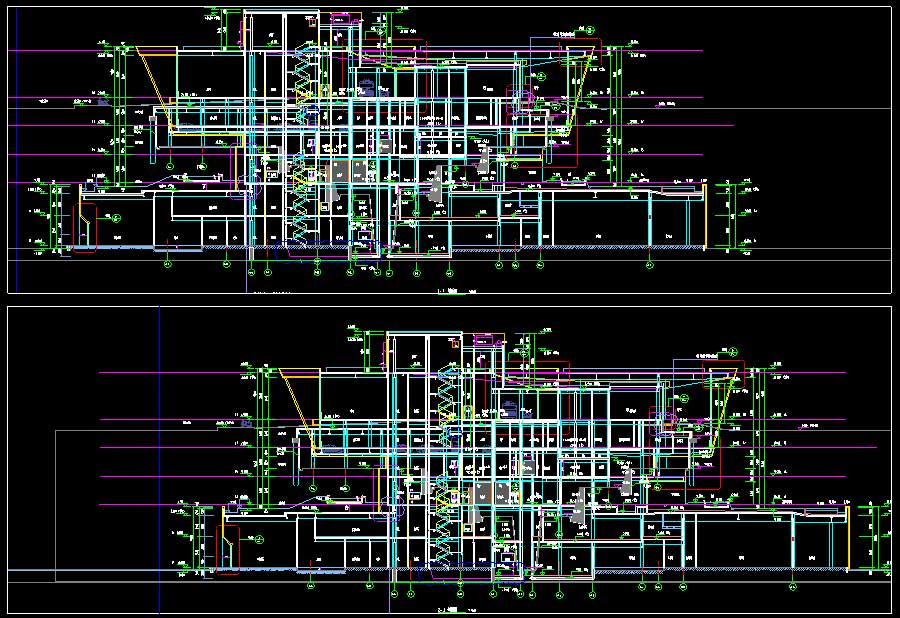

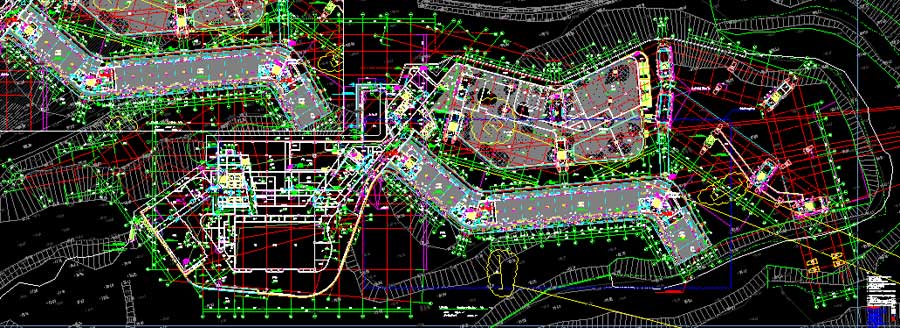

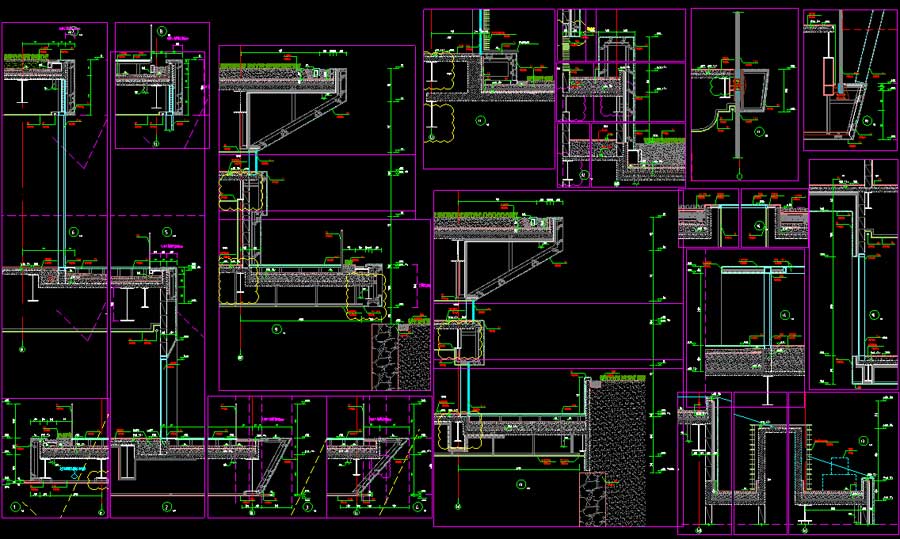

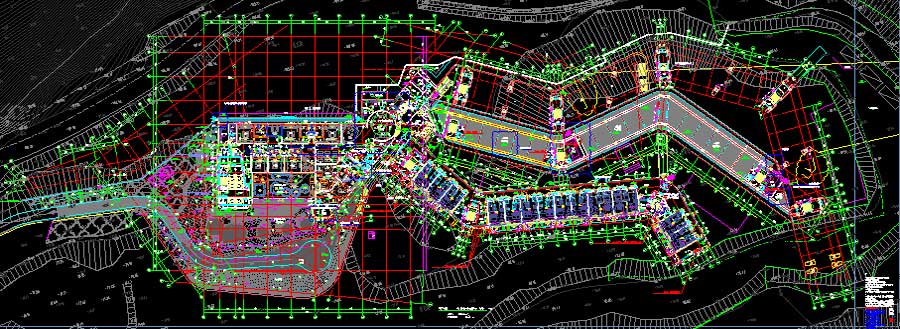

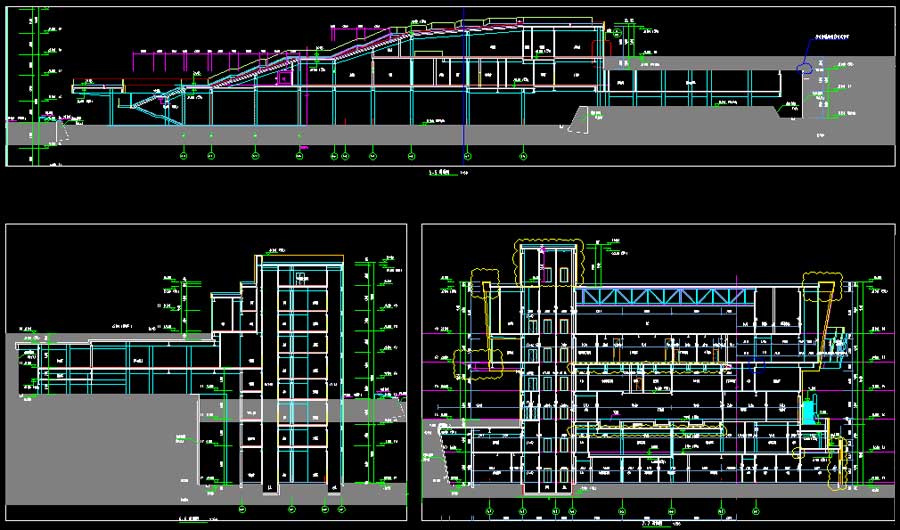

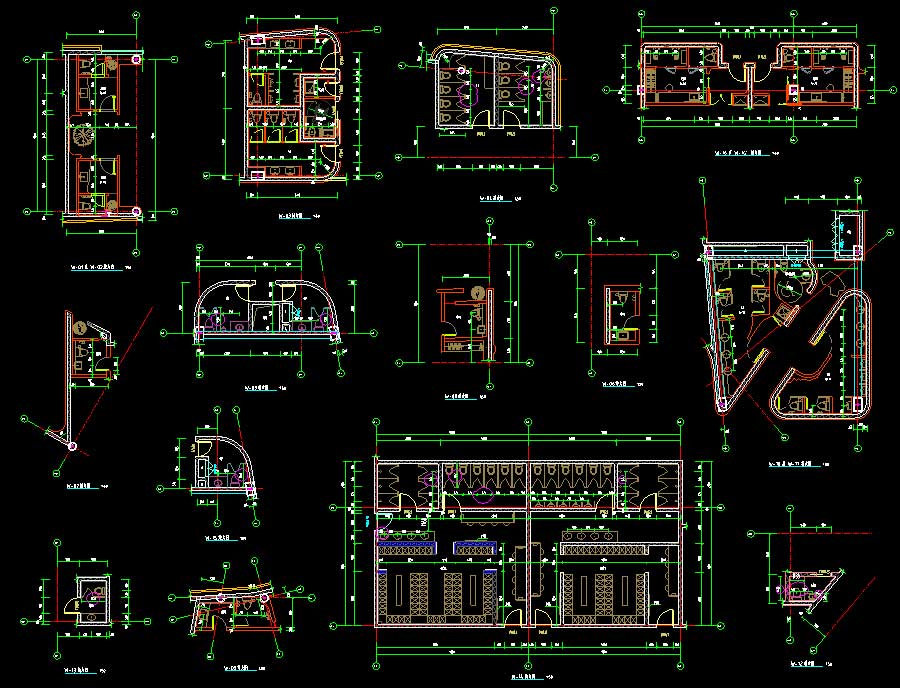

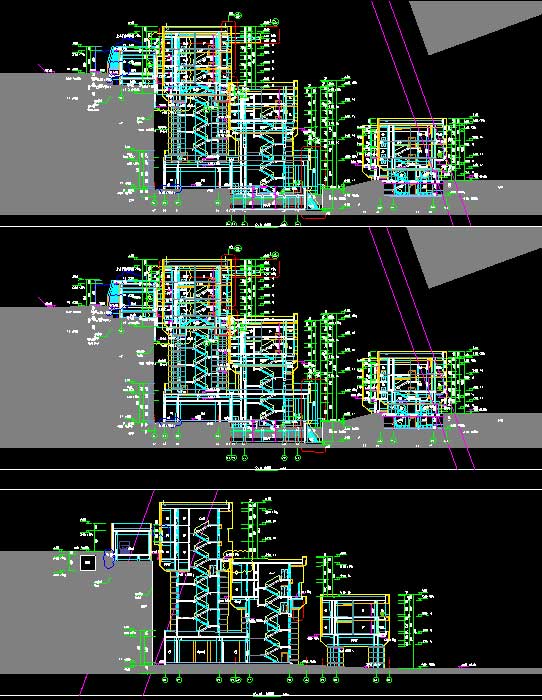

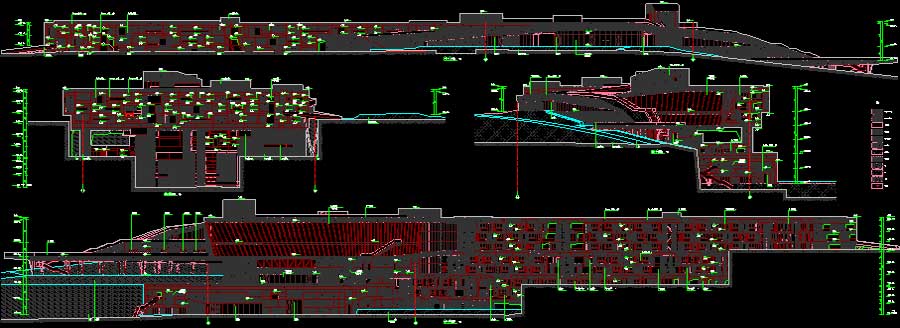

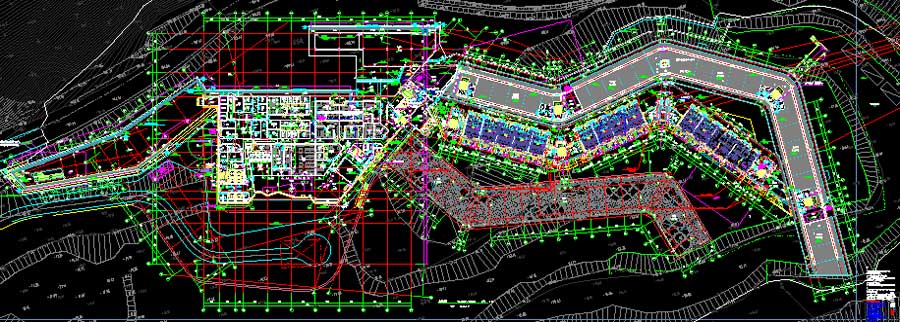

说明：中高层酒店全专业施工图，抗震设防烈度为7度，主要结构形式为公共区钢框架-中心支撑结构，客房区钢框架-防屈曲约束支撑结构。建筑总高度为39.3米，地上层数9层，地下层数为1层，总建筑面积为59237.17平方米。无单独地库部分图纸。图纸内容含：建筑说明，消防设计专篇，节能设计专篇，绿色建筑设计专篇，轴网关系图，防火分区图，平面图，立面图，剖面图，核心筒详图，楼电梯详图，台阶坡道详图，天桥、连廊详图，卫生间详图，客房放大图，泳池夹层平面图，消防水池详图，温泉机房及水池详图，游泳池详图，客房区墙身详图，公共区墙身详图，宴会厅、康体区墙身详图，幕墙、门窗详图，幕墙放大图及门窗统计表，幕墙详图，管线综合图、降板图，管线综合图，降板图；给排水说明，给水、热水、温泉水、污废水、雨水、消火栓、自动喷水灭火系统图，给排水平面图，消防平面图，生活泵房、消防泵房详图，换热机房，屋顶水箱间详图，卫生间平面放大及管道轴测图；结构说明，桩基布置图，基础平面布置图，基础平面布置图，基础详图，墙柱平面布置图，柱平面布置图，柱详图，支撑立面图，拉梁层结构图，结构平面图，配筋图，钢结构焊缝详图，钢柱、钢梁通用节点详图，钢筋桁架楼承板节点详图，钢结构节点详图，钢结构支撑节点详图，桁架节点详图，转换梁及转换桁架详图，架空连桥结构图，坡道结构图，水池详图，楼梯详图；电气说明，、变配电室平面布置图、剖面图、夹层照明及桥架布置平面图，变配电室及柴发机房照明、插座、接地平面图，配电干线系统图，智能电气监控系统图，智能防雷系统图，智能疏散照明、智能灯光控制系统图，电气火灾监控系统图，消防电源监控系统图(含余压监控)，防火门监控系统图，柴发机房平、剖面布置图，电力平面图，冷冻机房节能控制系统图，植物园消防水泵房配电系统图，酒店消防水泵房配电系统图，换热机房配电系统图，电力配电箱系统图，照明平面图，照明配电箱系统图，火灾报警平面图，消防联动平面图，火灾自动报警系统图，基础接地平面图，屋顶防雷平面图；暖通说明，冷冻机房制冷、锅炉房供热系统原理图，空调通风及防排烟、空调水管系统图，、空调系统控制原理图，空调通风安装通用详图，空调通风防排烟平面图，空调水管平面图，低温辐射供暖平面图，机房详图等等。专业包括建筑、结构、给排水、电气、采暖通风。
