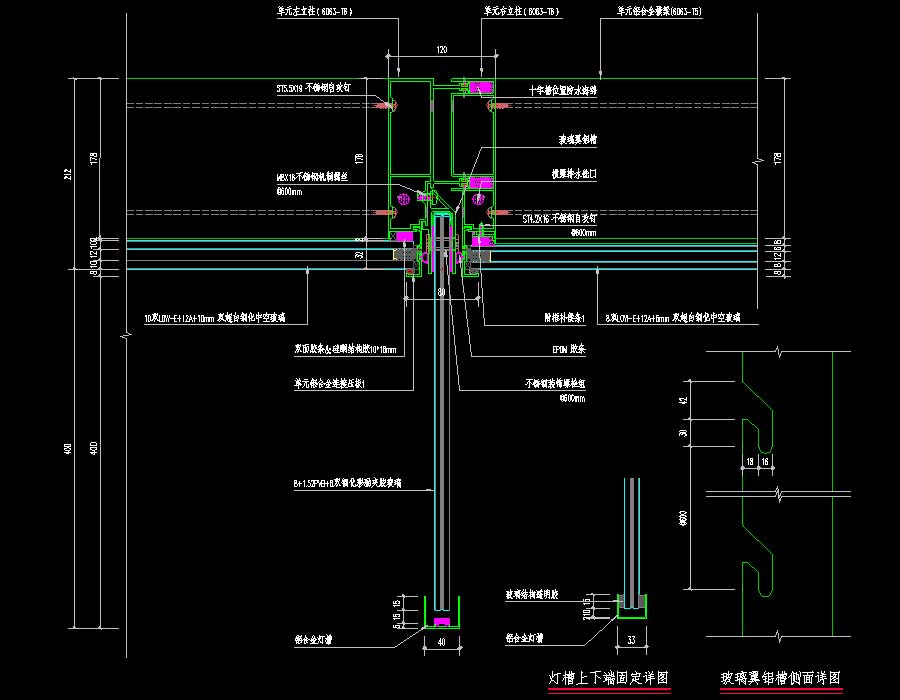

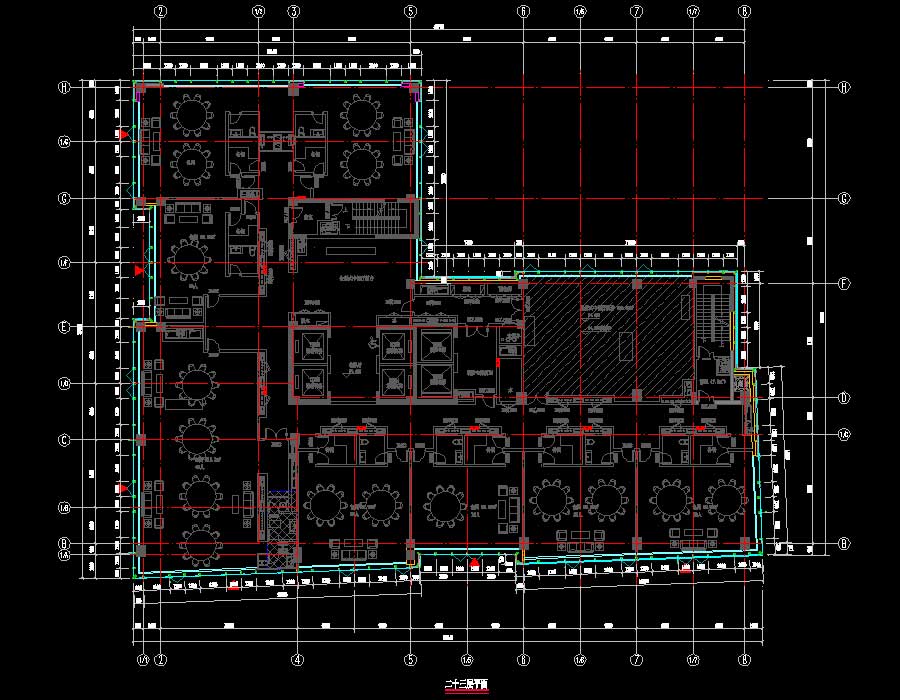

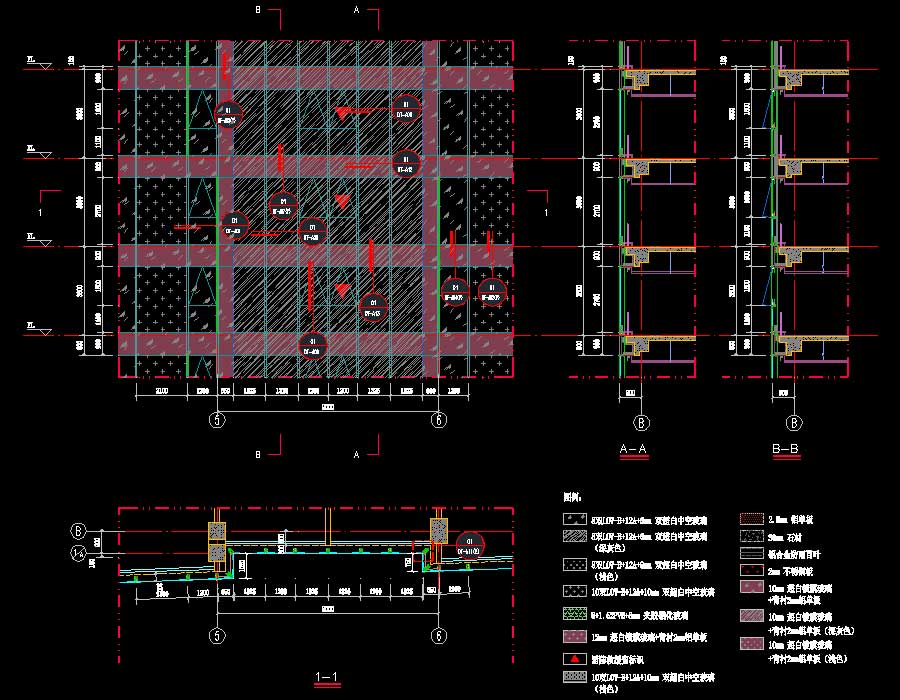

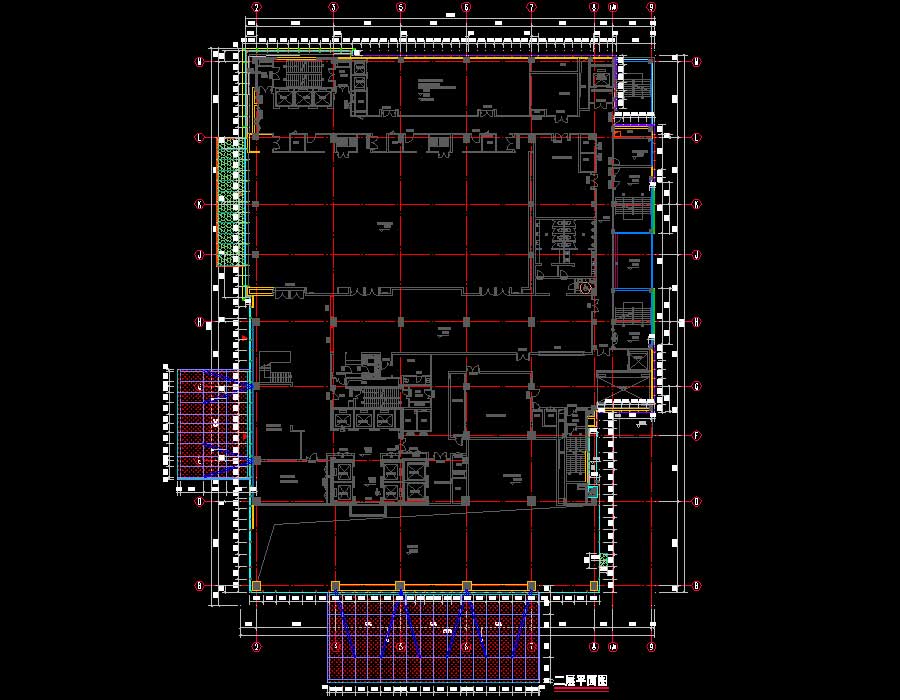

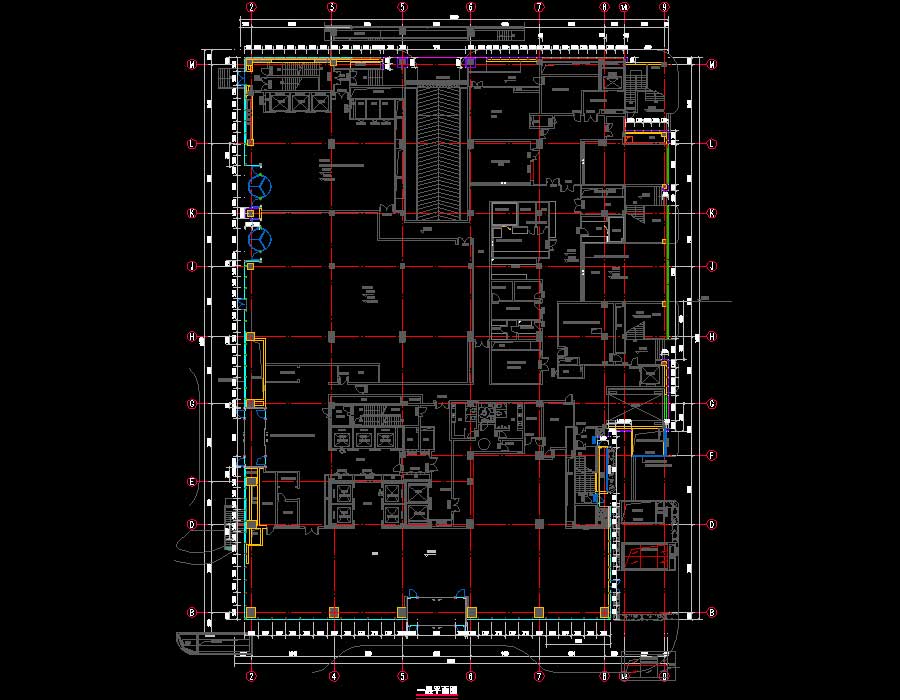

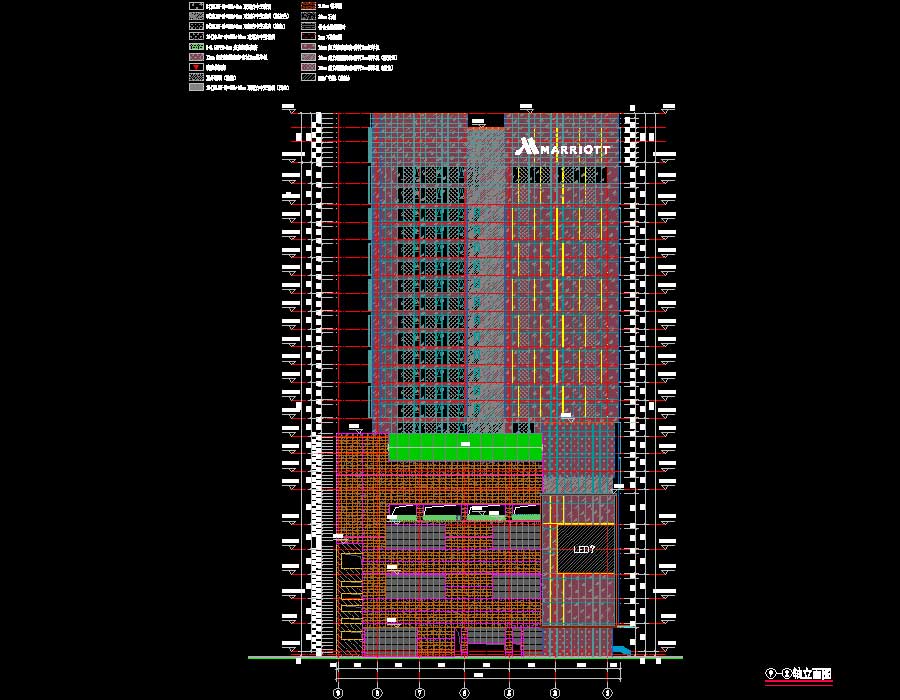

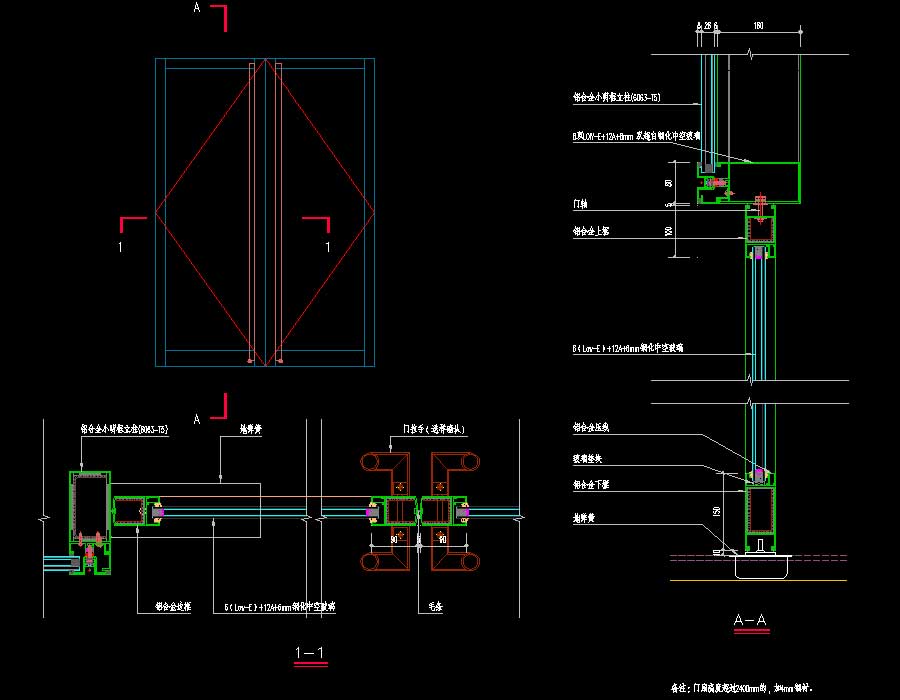

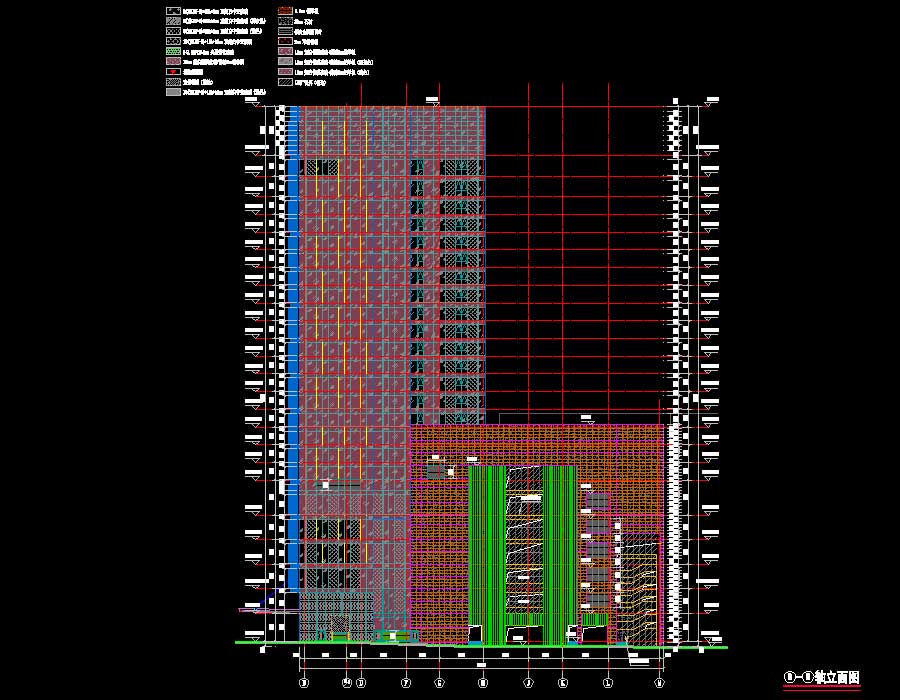

说明:该项目为某国际大厦幕墙工程设计施工图,建筑规模:地上24层(含1个夹层)、地下5层(含1个夹层);结构形式:框架—剪力墙结构;设计内容:铝合金门窗、玻璃幕墙、金属板幕墙、玻璃栏杆、铝合金格栅、石材幕墙、玻璃雨棚、不锈钢雨棚等。图纸内容含:幕墙工程设计总说明、轴立面图、立面索引图、防火分区示意图、平面图、局部大样图、塔楼单元体节点图、裙楼大线条玻璃幕墙节点、裙楼小明框节点图、石材幕墙节点图、钢铝结合小明框系统图、铝合金地弹门系统图、铝合金门窗节点、铝合金格栅节点图、铝合金百叶节点图、玻璃栏杆节点图、雨蓬节点图、主入口门节点图、通用节点图以及热工计算报告、结构计算报告。
建筑面积:建筑高度:地上层数:24层地下层数:5层高度类别:高层图纸深度:施工项目地址:江苏省设计时间:2015效果图:无建筑风格:现代
