建筑面积：4885.5㎡建筑高度：10.205m地上层数：1,2层地下层数：高度类别：低层图纸深度：施工项目地址：福建省设计时间：2014效果图：无建筑风格：古代

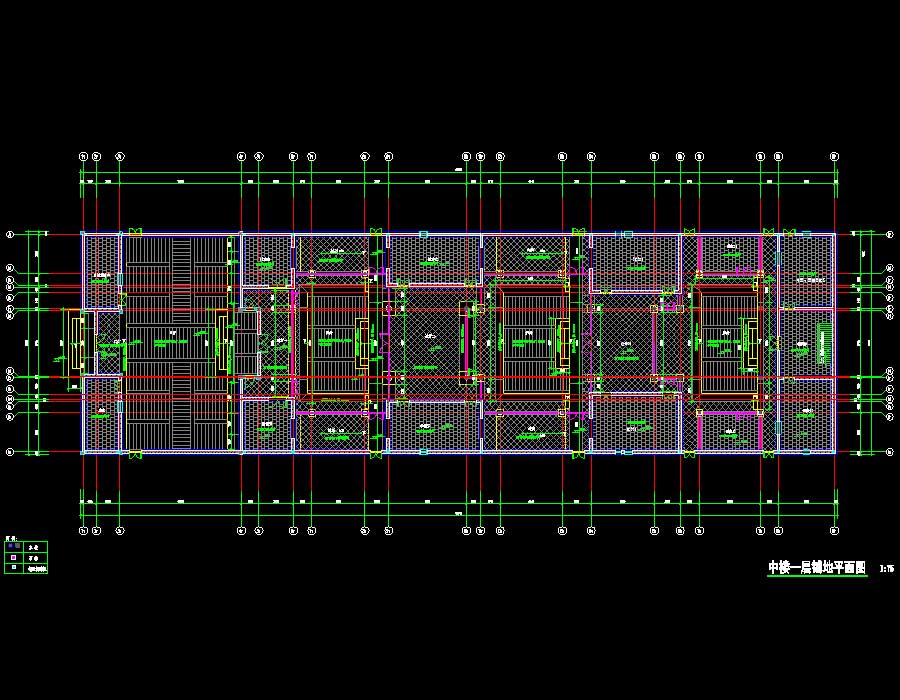

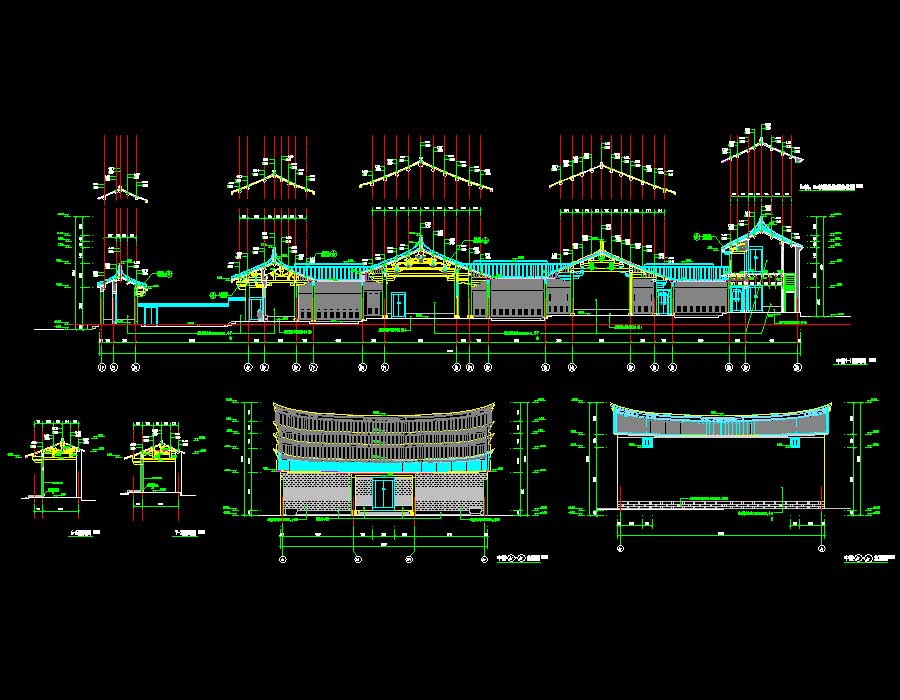

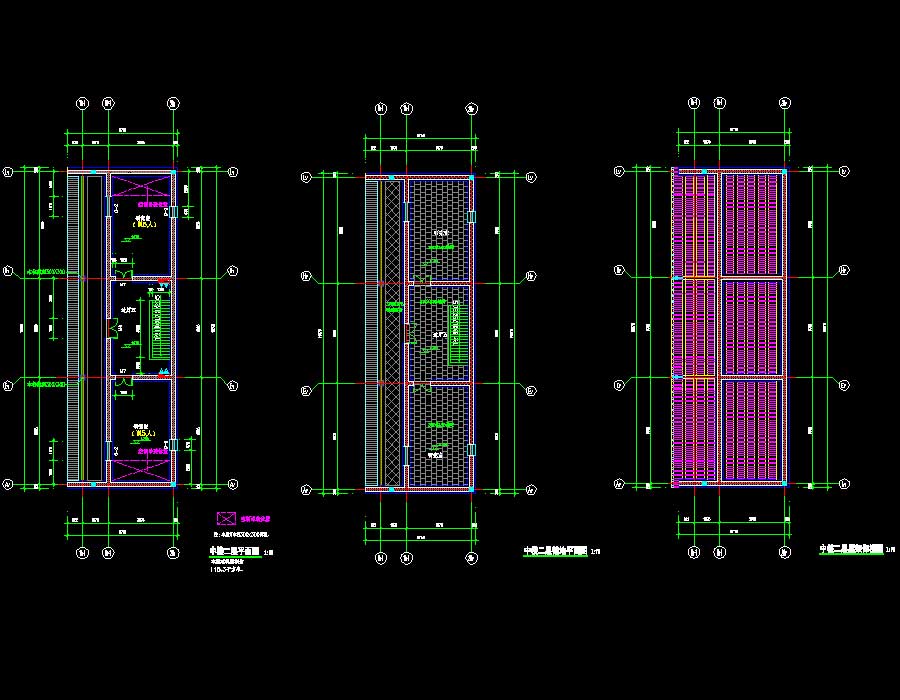

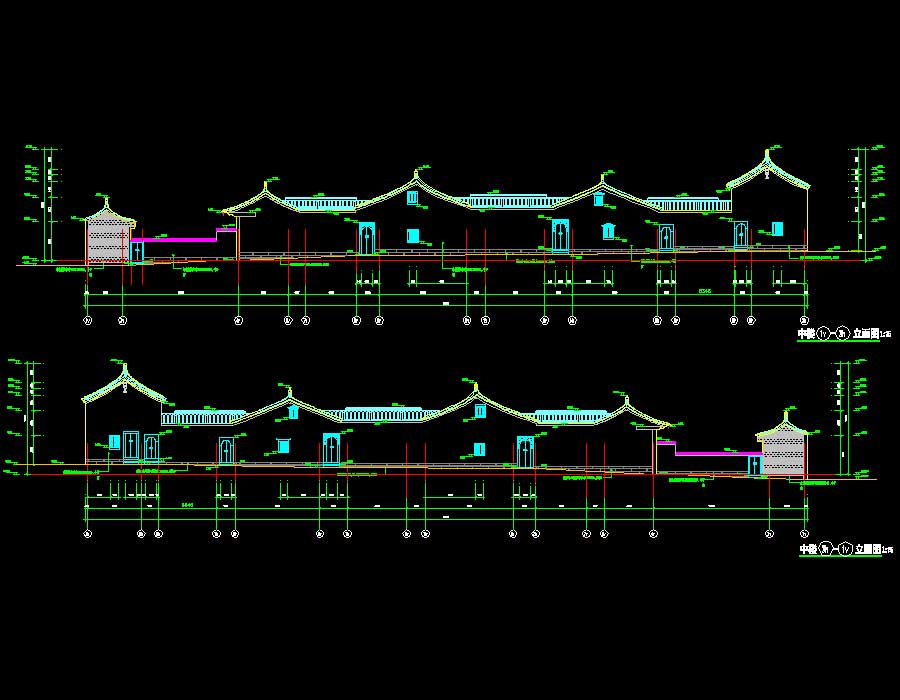

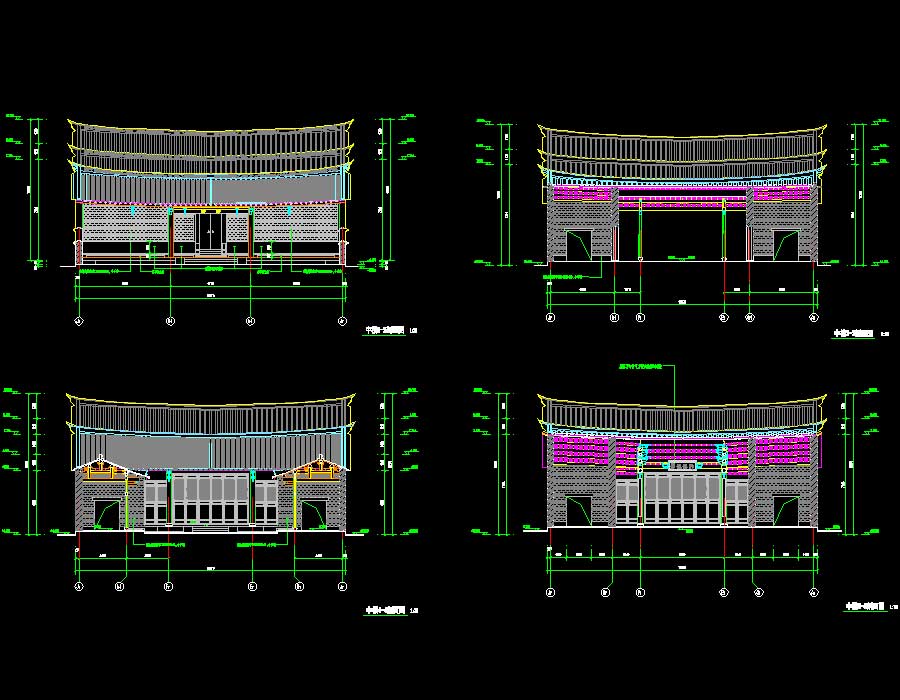

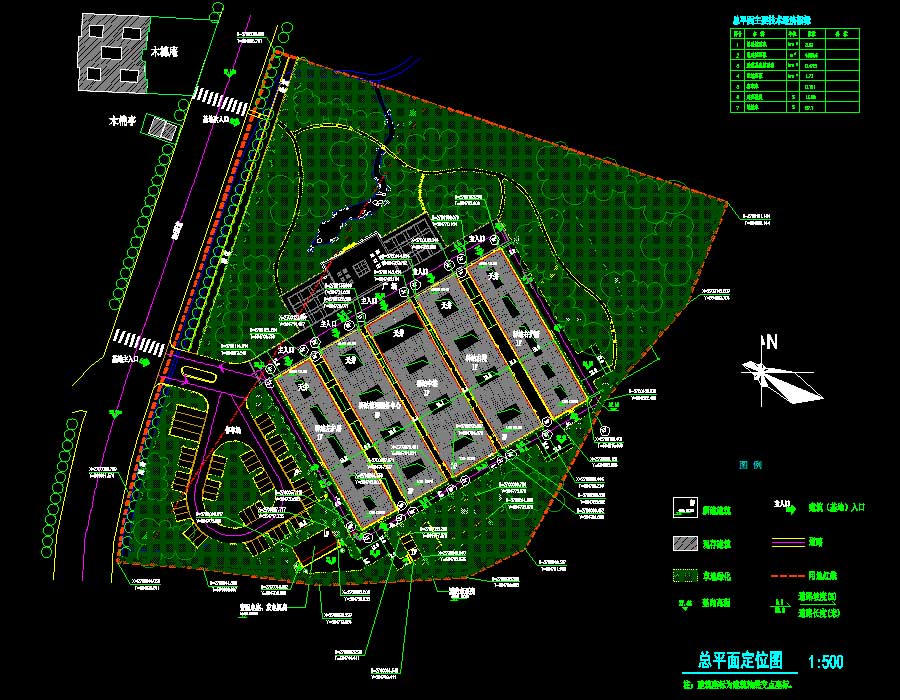

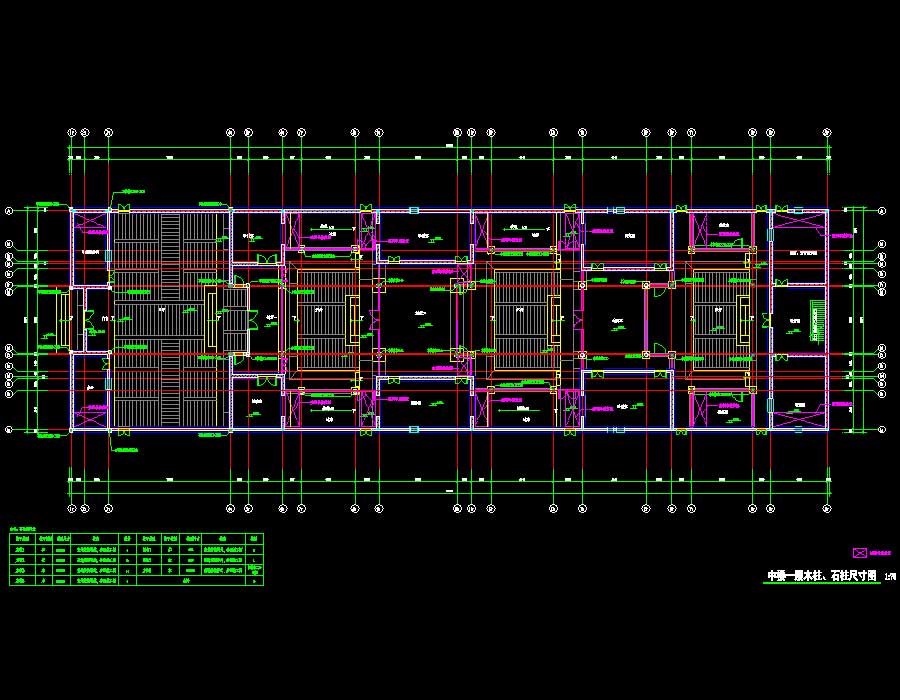

说明：该项目为某生态文化走廊建设示范段某驿站古厝建筑设计施工图，基地总用地面积3.03公顷，建筑层数为主体一层，局部二层，主体建筑包括五列相对独立的院落式单元：1、驿站做护盾（x区），建筑面积819.1平方米；2、驿站右楼（u区），建筑面积958.3平方米；3、驿站中楼（v区），建筑面积1019.3平方米；4、驿站管理服务中心（w区），958.3平方米；5、驿站右护厝（y区），建筑面积819.1平方米。辅助建筑包括：变配电房（t区），建筑面积138平方米；消防水泵房（s区），建筑面积171.8平方米；主体建筑屋脊最高点标高10.205米。总建筑面积4885.5平方米，基底总面积为4721平方米。主体结果形式为木结构形式，建筑主体主要功能房间有活动室、茶室、研究室、餐饮包间等。图纸内容含：建筑设计说明、施工做法说明、一层平面图、木柱、石柱尺寸图、空调布置图、屋顶平面图、一层屋架仰视图、一层铺地平面图、二层平面图、屋架仰视图、二层铺地平面图、立面图、剖面图、展厅节点详图、节点入口详图、梳妆楼休息厅节点详图、门窗大样图、门窗表、展厅塌寿节点详图、展厅后部节点详图、游客服务中心节点详图、游客服务中心塌寿节点详图、茶艺展示厅节点详图、茶艺展厅后部节点详图、观众席及布袋戏表演台节点详图、布袋戏表演台节点详图、总平面定位图、变配电室、发电机房平面、立面、剖面、消防水泵房、消防水池平面、立面、剖面。
