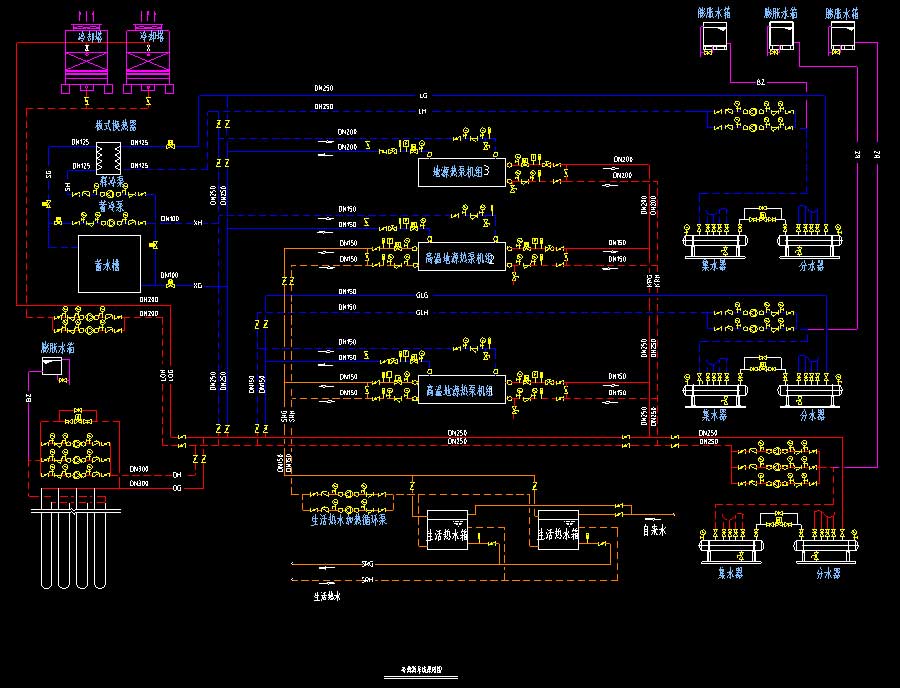

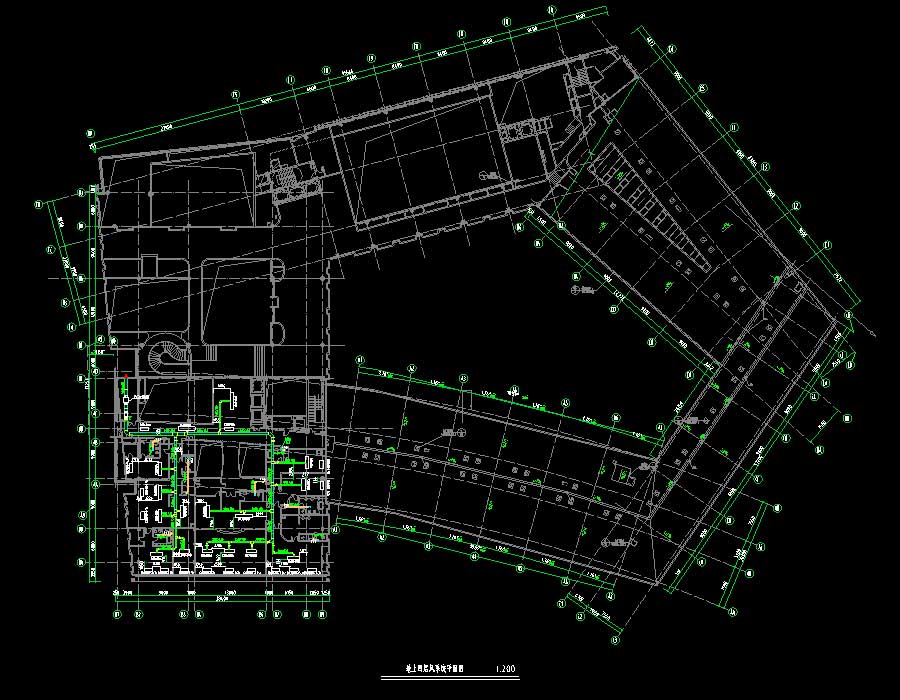

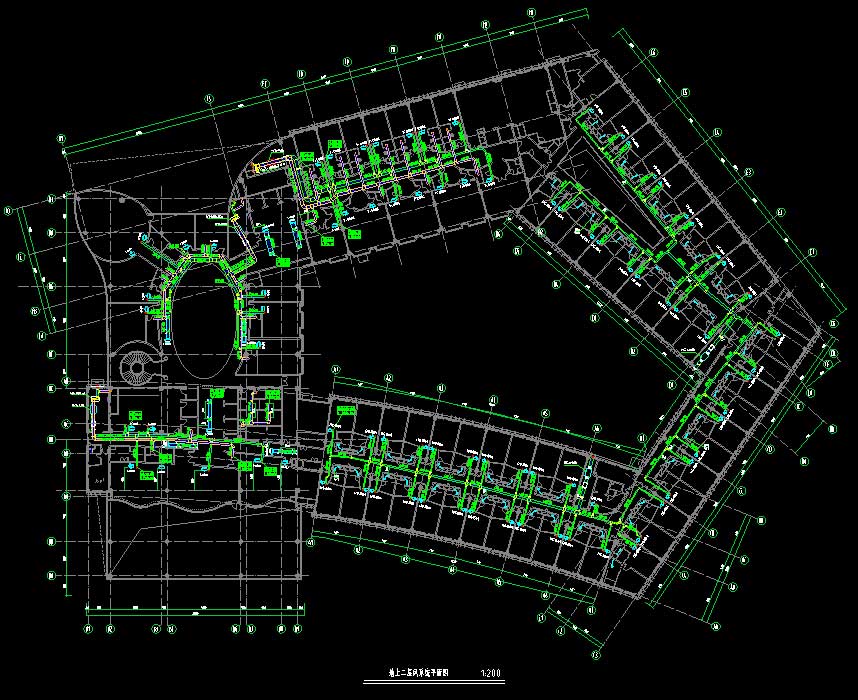

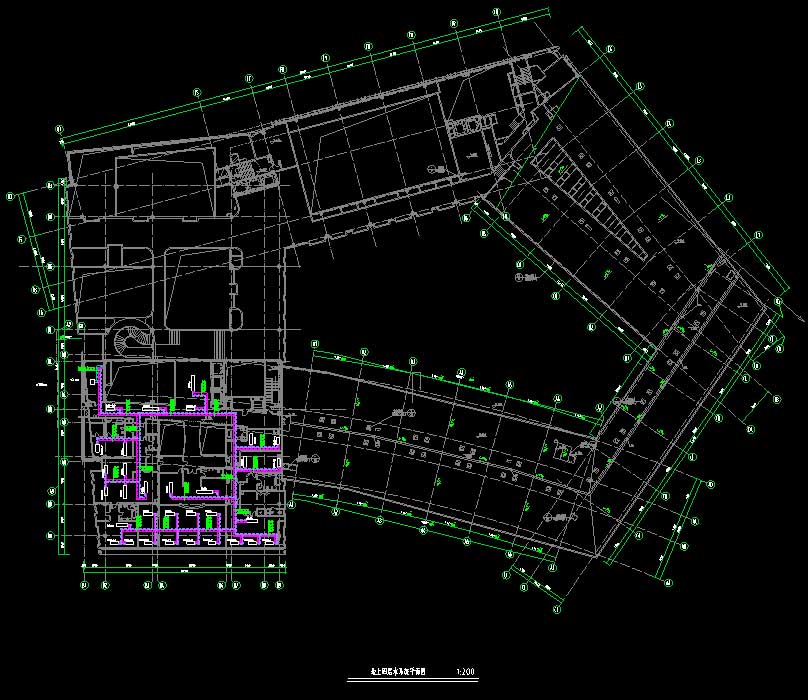

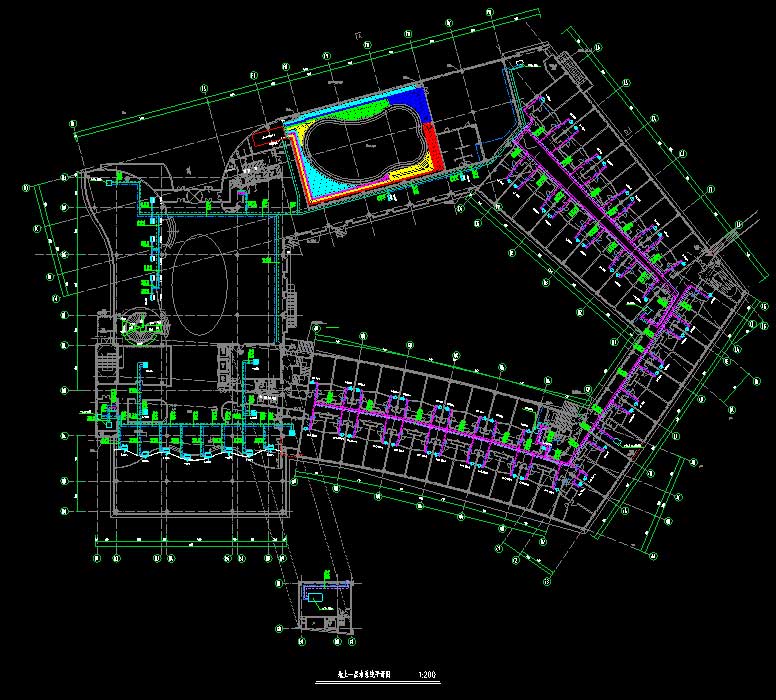

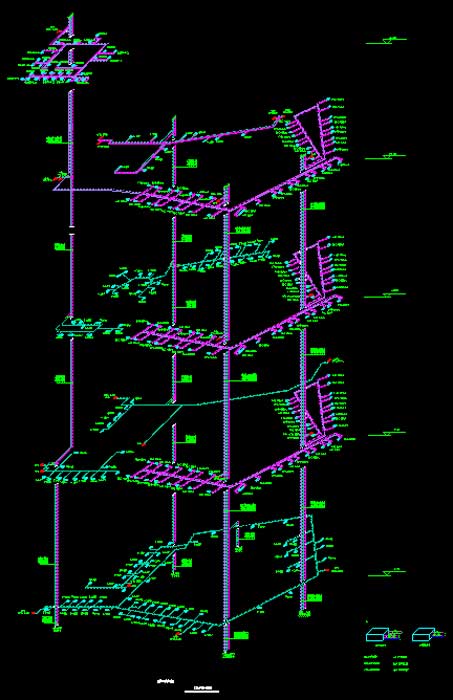

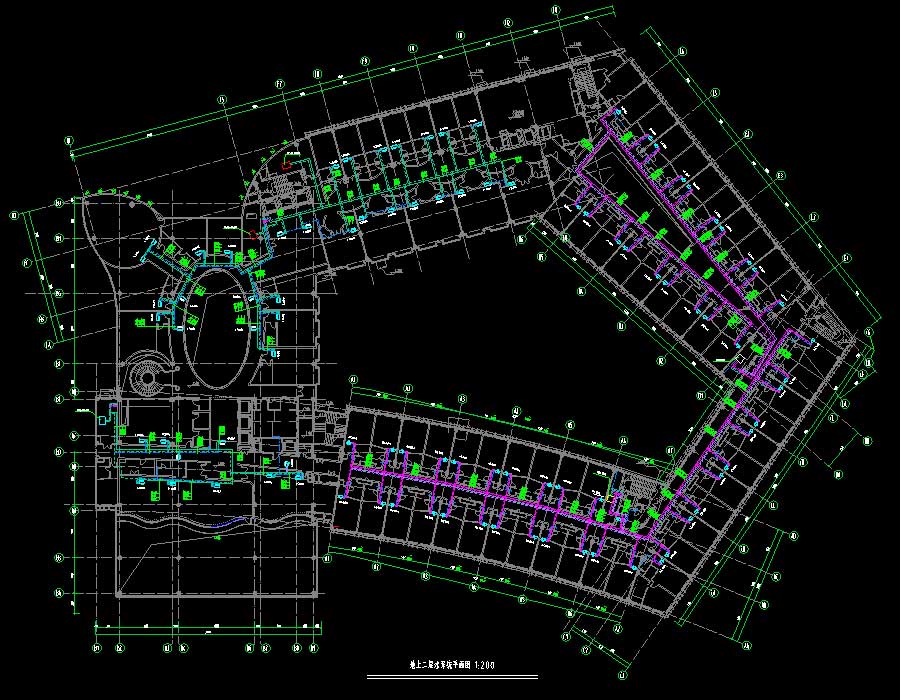

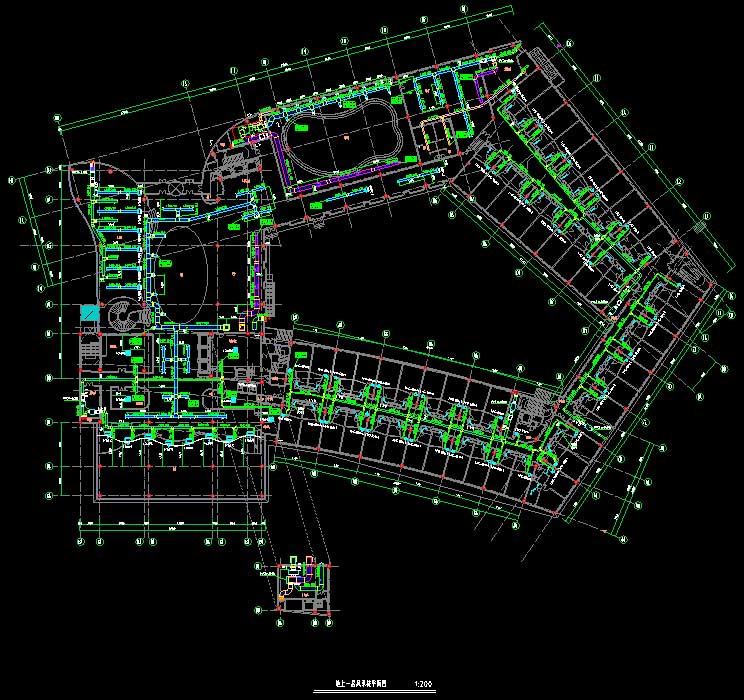

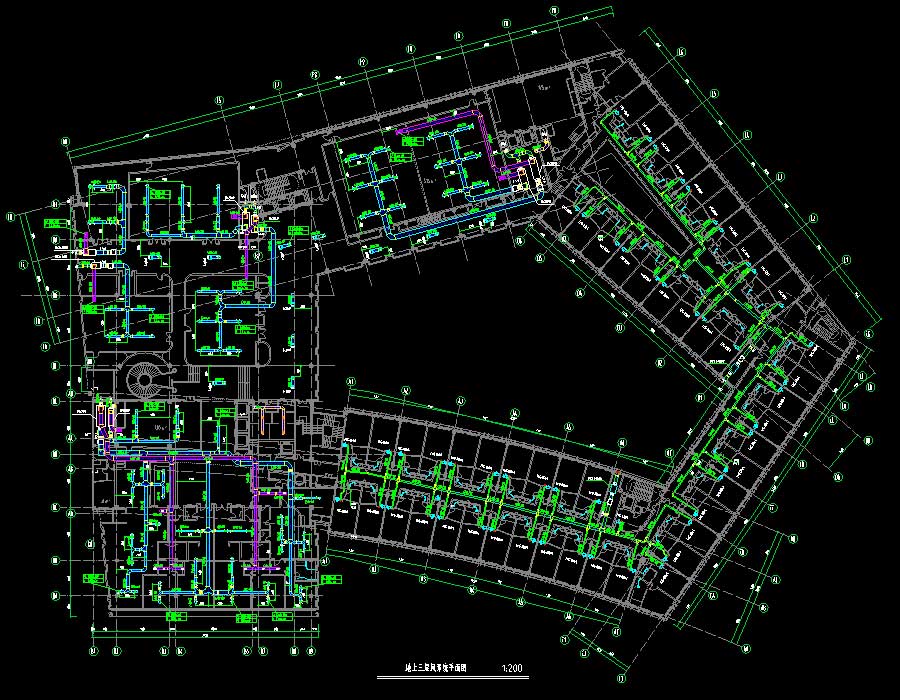

说明:某国际酒店暖通空调工程设计施工图(含设计要点汇总表),该套图纸为某竞赛多套优胜作品。该酒店定位是以度假、旅游服务为核心,综合住宿、休闲、会议等多功能于一体的旅游度假酒店。建筑用地面积45936平方米,基底面积6779平方米,总建筑面积31105平方米(地上21008平方米、地下一层10097平方米),地上共四层,地下一层,建筑高度18.4米,其中一层层高6米,二层与三层层高均为3.8米,四层层高3.75米,体形系数0.4。酒店共有客房162套,普通客房分布于一二三层的东南部分,豪华客房以及总统套房位于三四层的西南部分。一层还具有大厅、游泳池以及商店,餐厅包间均位于二层,会议室多功能厅位于三层。地下层有车库一个(机动车位80个),地下棋牌室11间,以及冷热源机房和泵房。全楼共有21个空调机房,其中地下层4个,一层7个,二层5个,三层4个,四层1个。无单独地库部分图纸。图纸内容含:暖通空调系统设计说明,暖通空调系统施工说明,冷站三种模式原理图,水系统原理图,冷站大样图,多联机冷媒管平面图,空调机房大样图,自控系统控制原理图,冷热源系统原理图,冷热源机房布置平面图,冷热源水系统平面布置图,空调水系统轴测图,风系统平面图,水系统平面图等等。
冷热源:空调系统:采暖系统:建筑面积:31105㎡建筑高度:18.4m地上层数:4层地下层数:1层高度类别:多层图纸深度:扩初,施工项目地址:江苏省设计时间:2013
