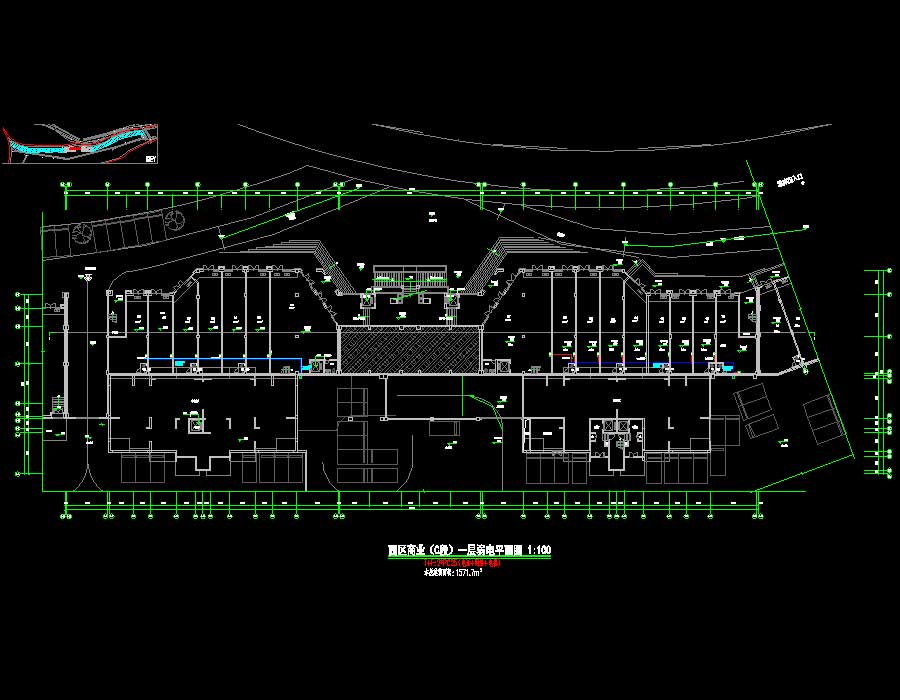

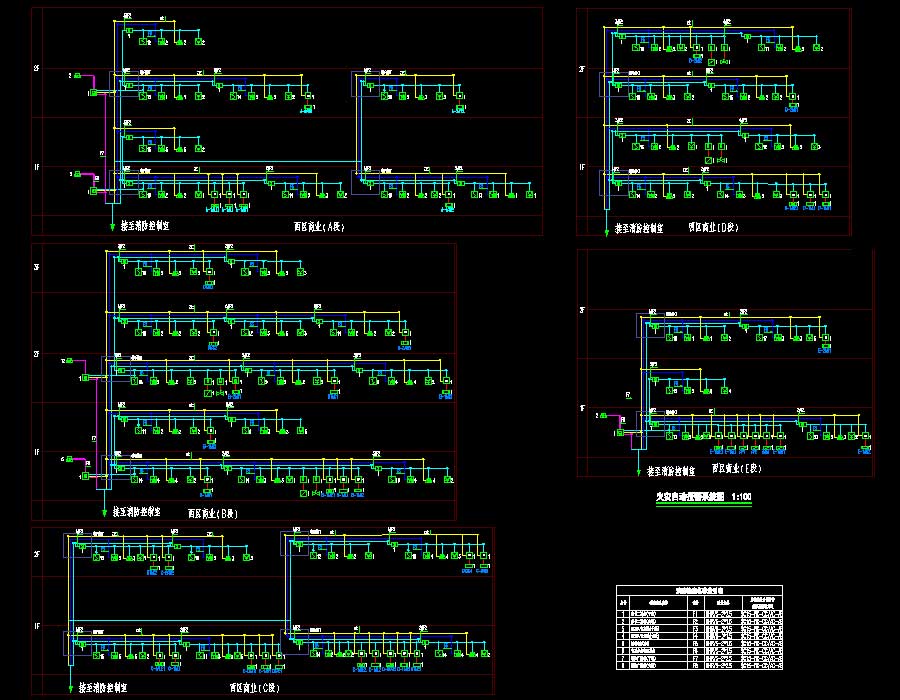

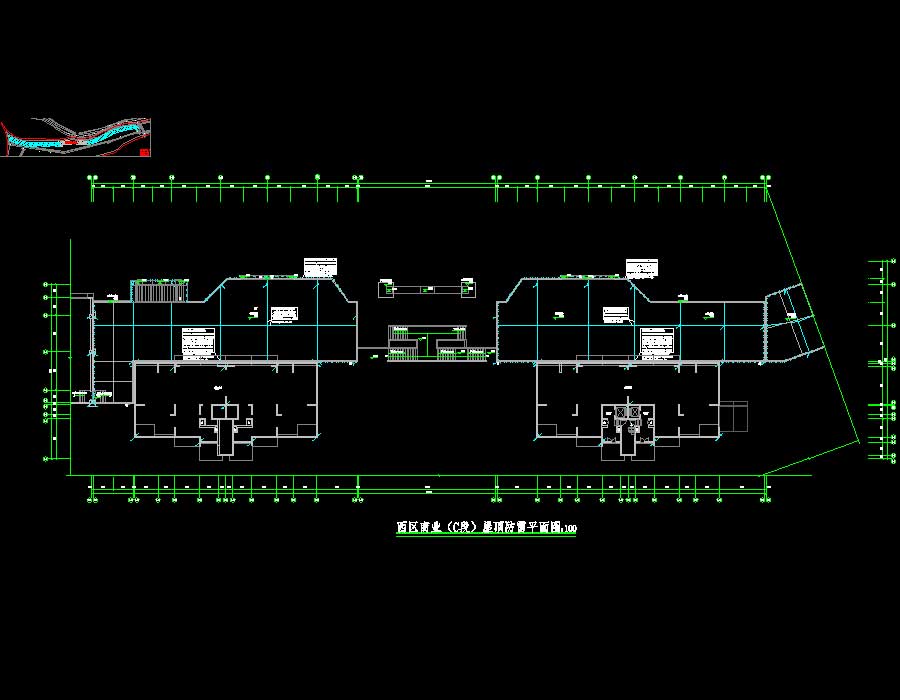

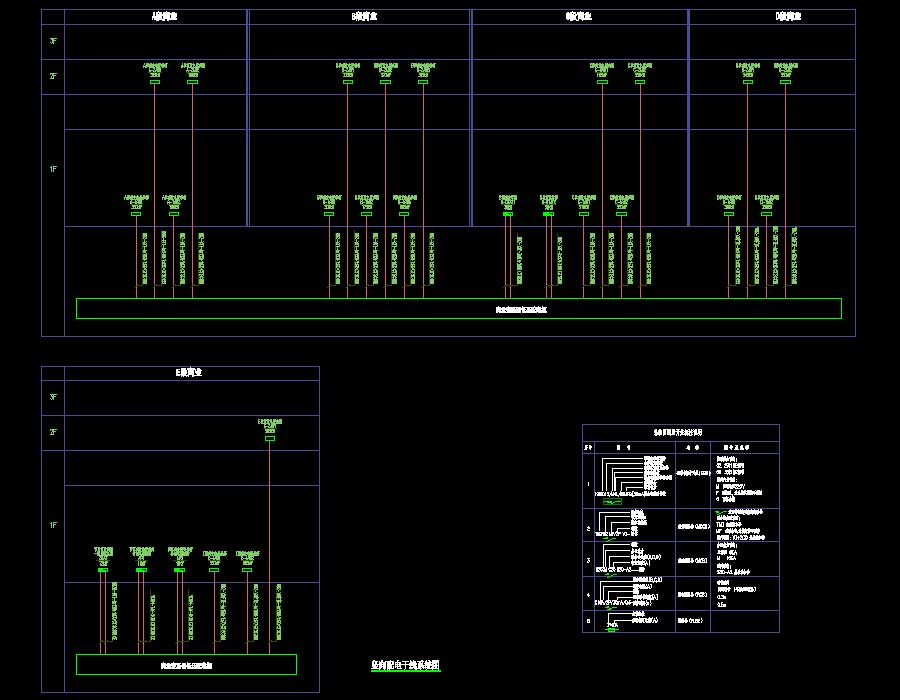

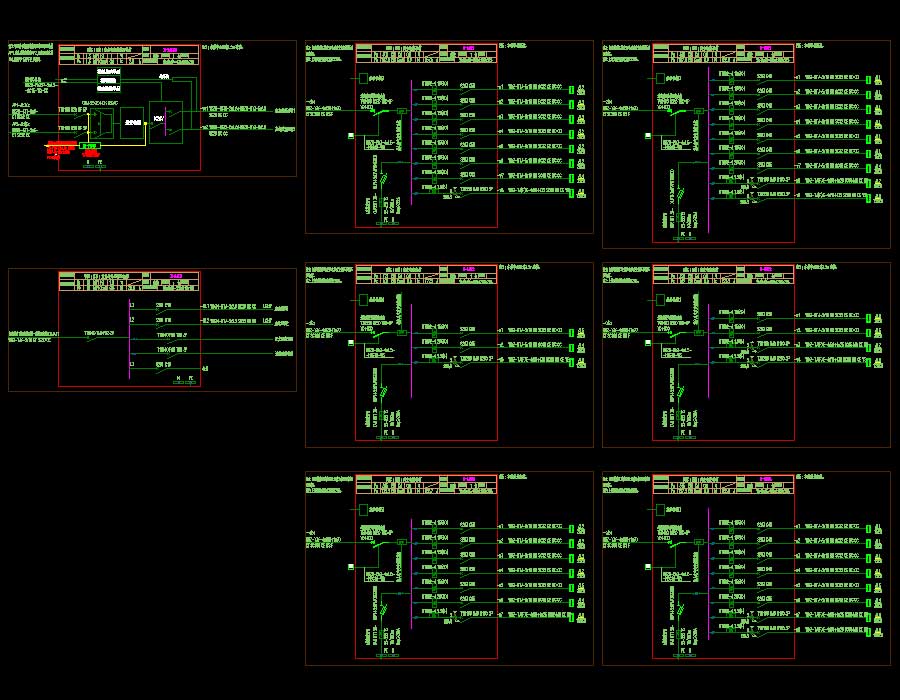

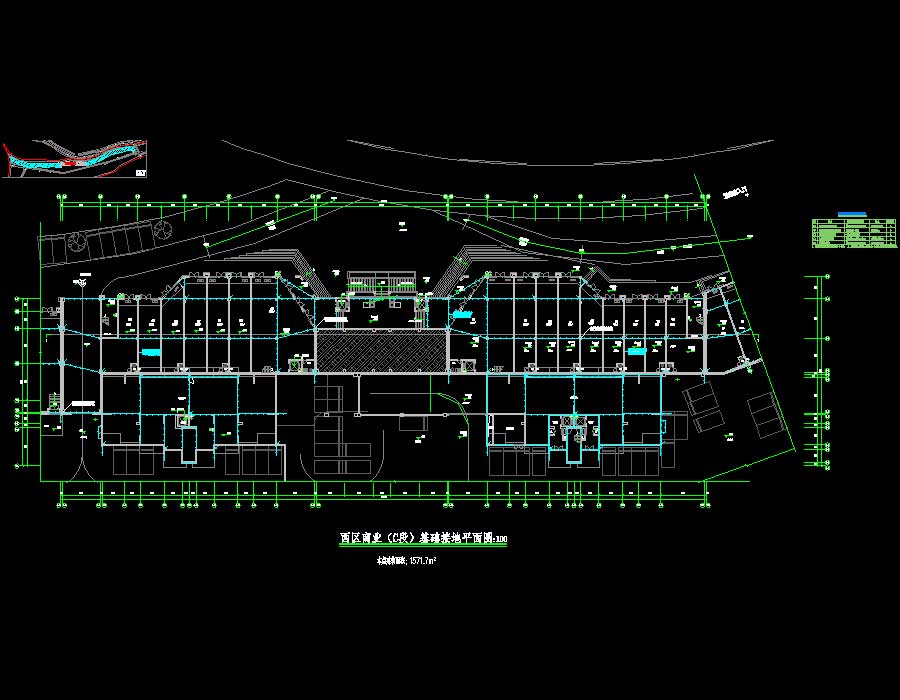

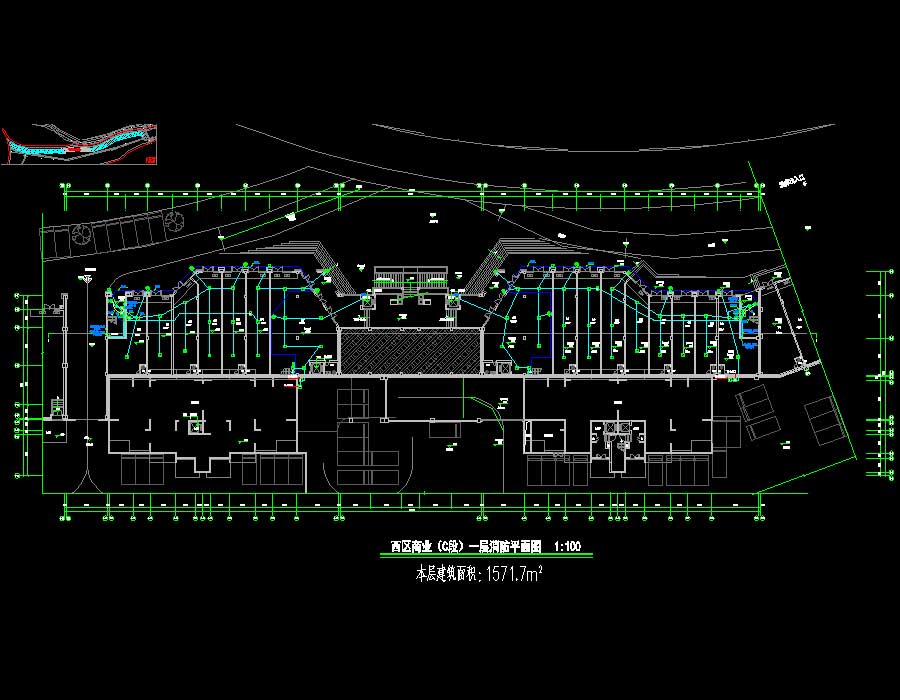

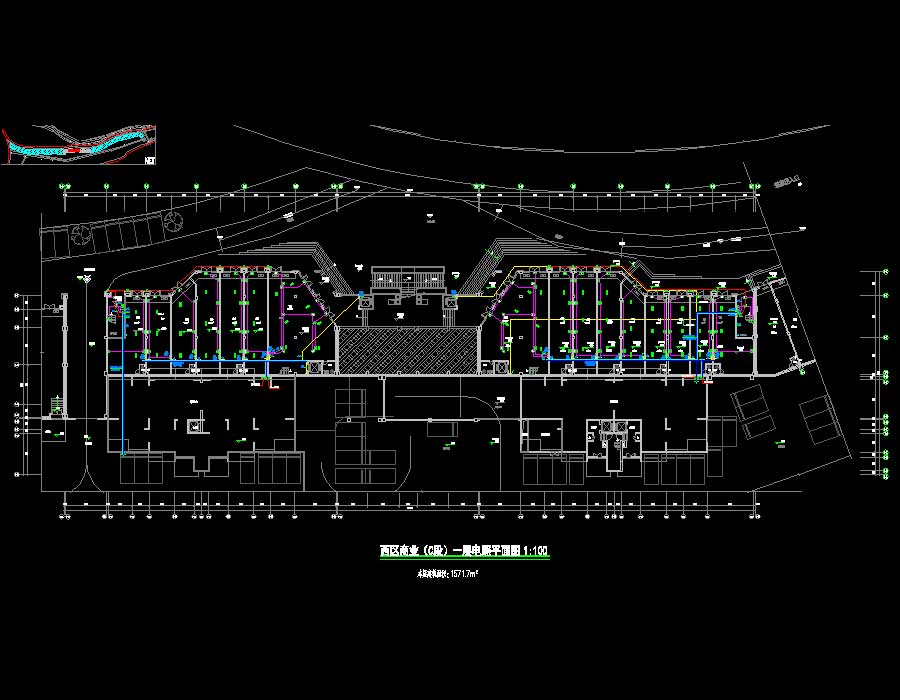

说明:该项目为某地块东、西区商业电气施工图,其中,西区商业(A、B、C、D、E段),建筑内容为一栋沿街两层楼(局部三层楼)的商业建筑,建筑高度18.6米(一层室内地面到坡屋面屋脊),建筑东西向长度约为612米,总建筑面积18782.6平方米,建筑高度10.5米,结构形式为框架结构;西区1#、2#、3#、4#、5#、6#、7#、8#、9#、10#楼,建筑层数为17层,建筑高度为62.9米;11#、13#、15#、17#楼,建筑层数为31层,高93米;12#、14#、16#、18#、19#、20#、21、22#、23#楼,建筑层数为31层,高92.95米;东区商业,本工程属于高层建筑附属地下室,建筑群总建筑面积约为144780平方米,本地下室约46454平方米,建筑群典型建筑层数为:地下1层 地上32层,建筑高度99米,结构类型为框支剪力墙结构;图纸内容含:电气设计说明、竖向配电干线系统图、电气火灾监控系统图、配电箱系统图、火灾自动报警及消防联动系统设计说明、元件表、火灾自动报警系统图、电力平面图、机房层平面图、屋顶防雷平面图、照明平面图、火灾自动报警平面图、防火门监控系统设计说明、弱电平面图、防火门现场施工布线详图、主要材料明细表、消防设计说明、报警及联动控制总系统图、消防设备电源监控系统图、接地平面图、消防接线箱层消防平面图等。
建筑面积:18782.6,144780㎡地上层数:建筑高度:地下层数:高度类别:高层图纸深度:施工项目地址:贵州省设计时间:2019
