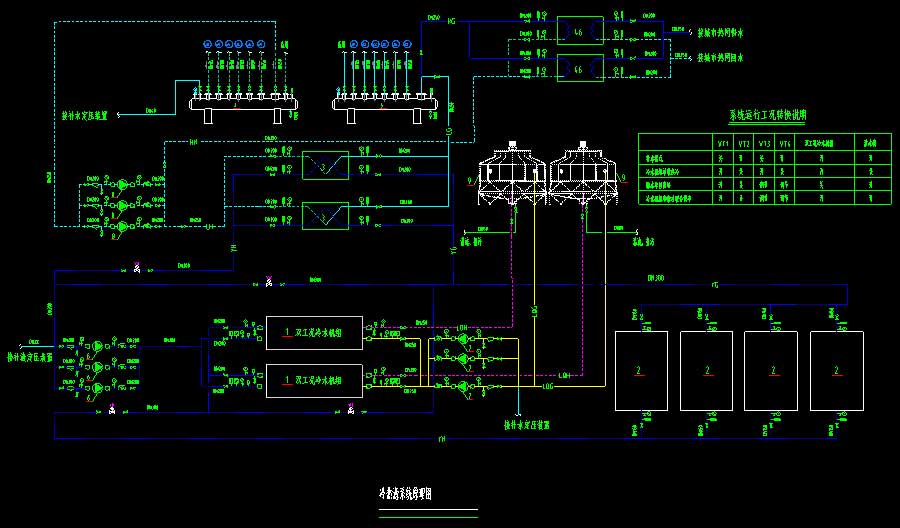

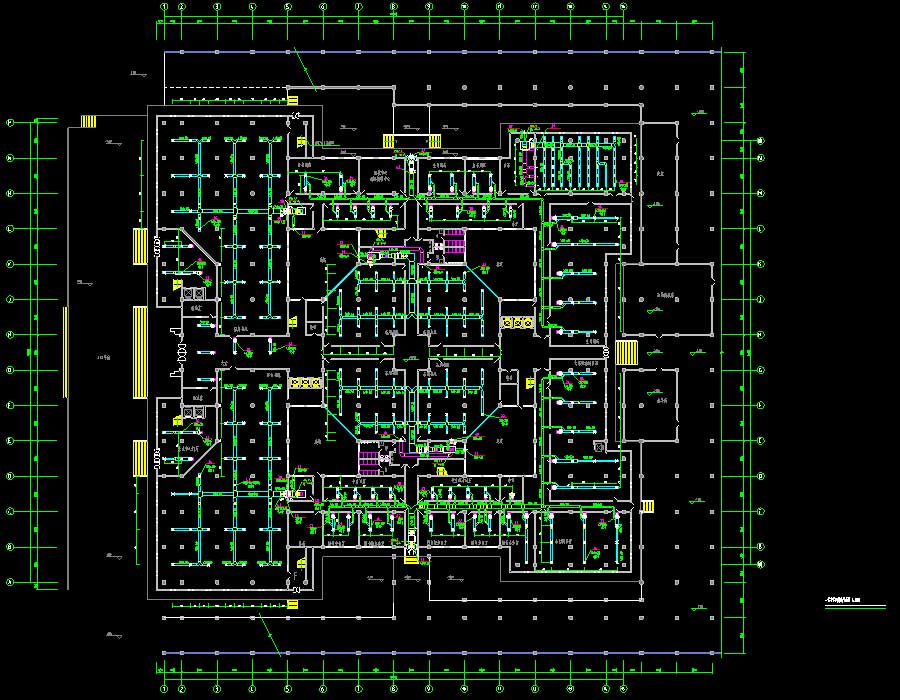

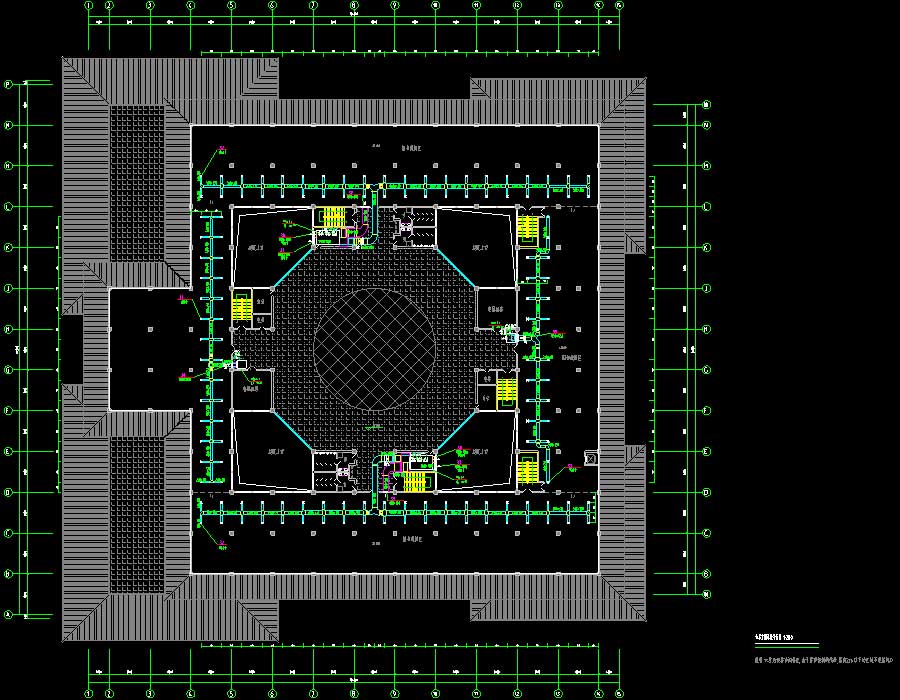

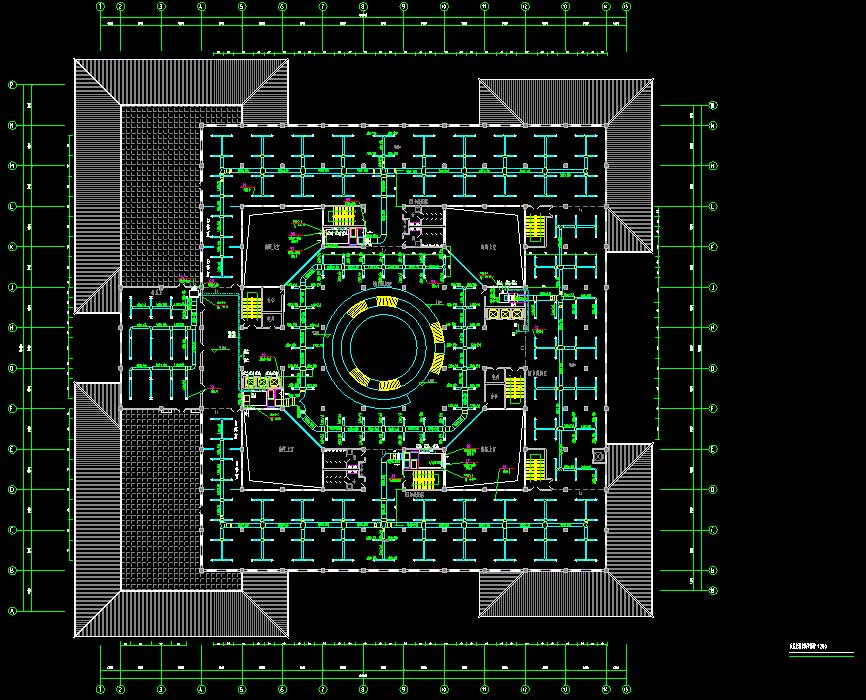

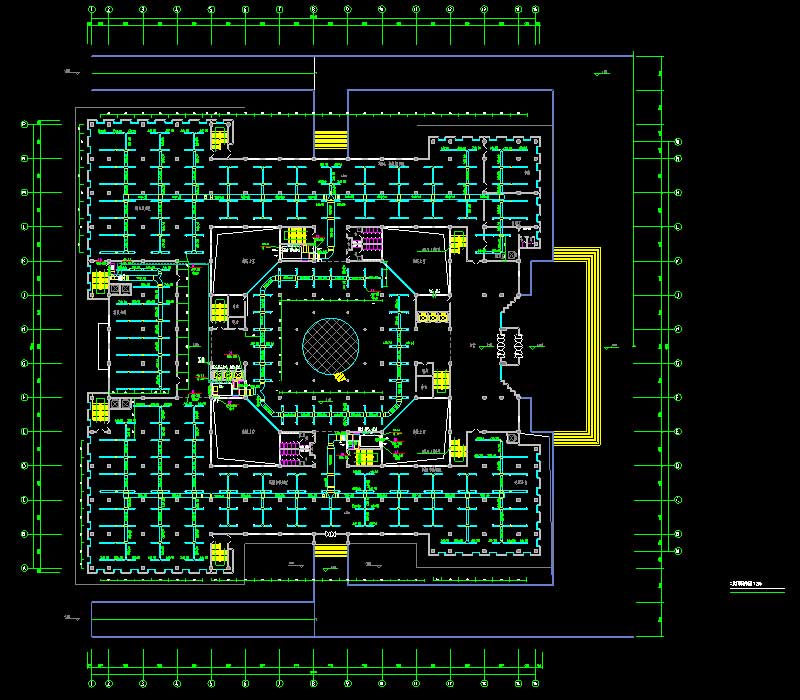

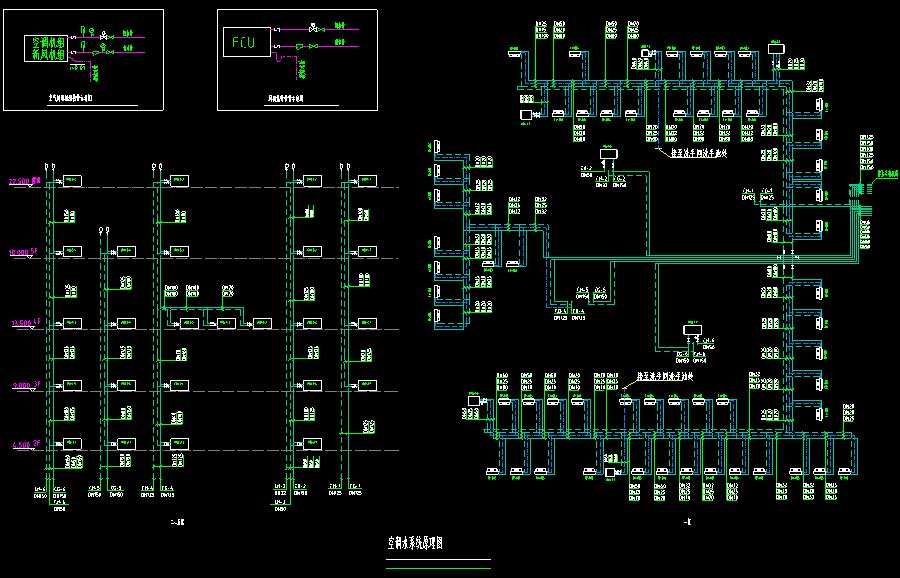

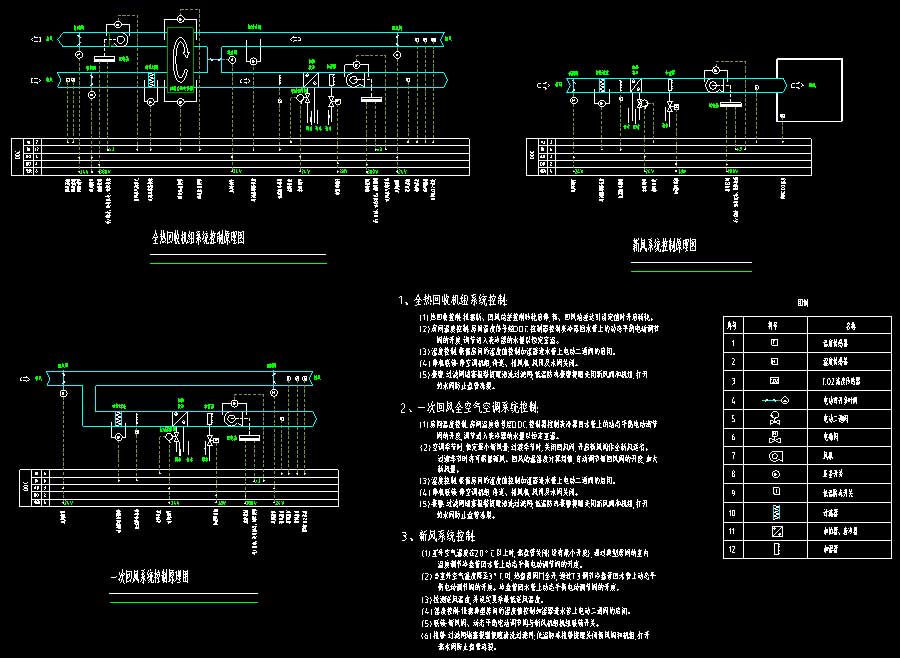

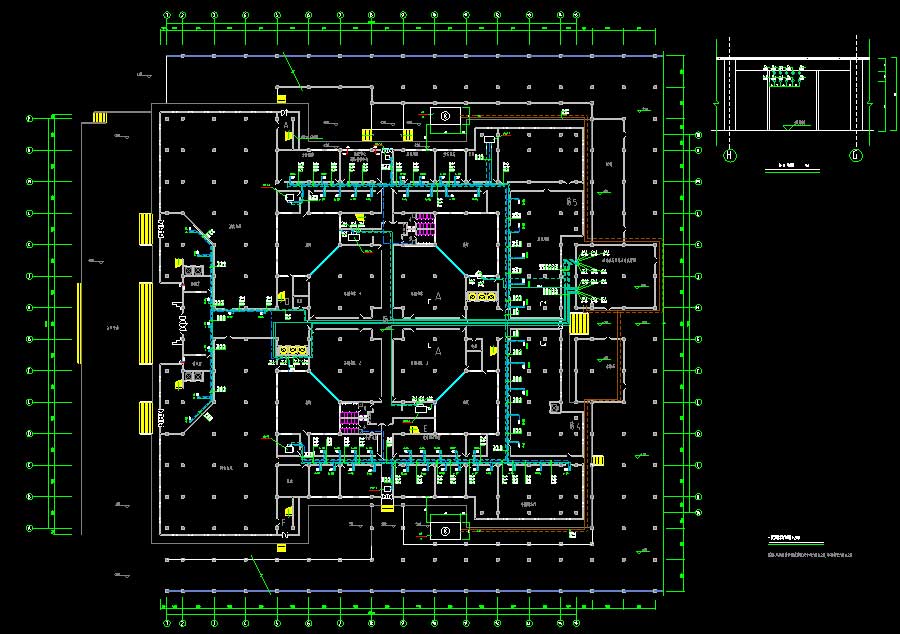

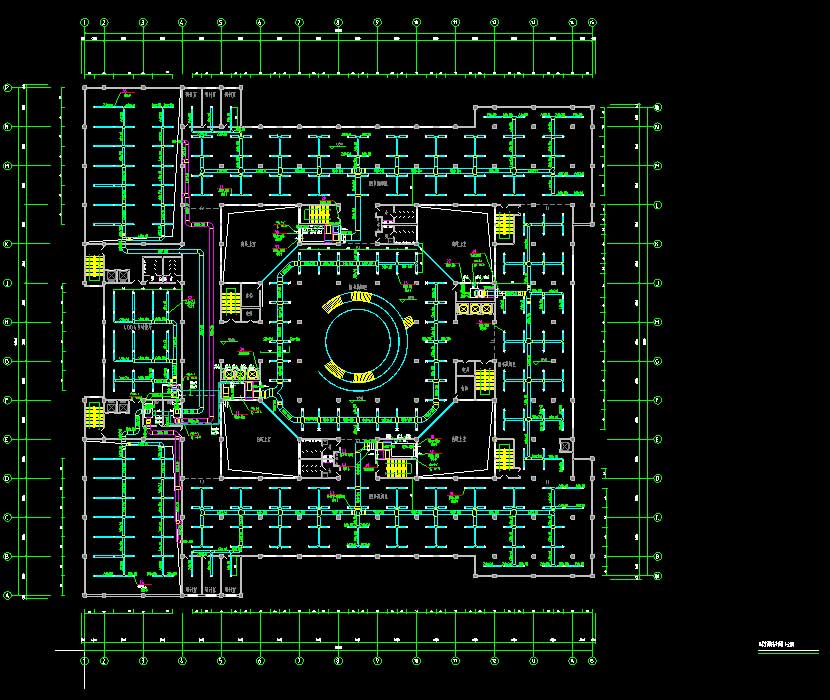

说明:某多层大学图书馆暖通空调施工图,该套图纸为某竞赛多套优胜作品。主要结构形式为框架结构,建筑高度为26.7米,地上层数5层,总建筑面积为41950平方米。建筑功能布局:地上一层:备用书库、办公室、设备用房。地上二~五层:图书藏阅区、办公室、会议室。阁楼层:图书藏阅区、办公室、设备用房。图纸内容含:空调系统设计与施工总说明,主要设备材料表,空调水系统平面图,空调风系统平面图,空调系统平面图,空调水系统原理图,冷热源系统原理图,冷冻机房平面图,空调系统控制原理图等等。
冷热源:市政热网,锅炉空调系统:空气-水系统采暖系统:建筑面积:41950㎡建筑高度:26.7m地上层数:5层地下层数:高度类别:多层图纸深度:施工项目地址:陕西省设计时间:2016
