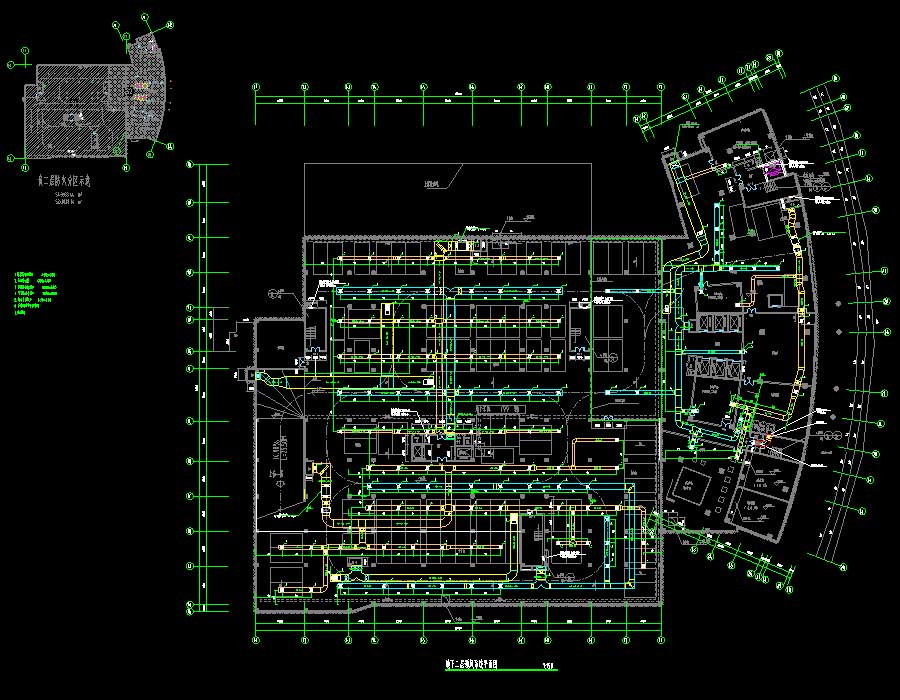

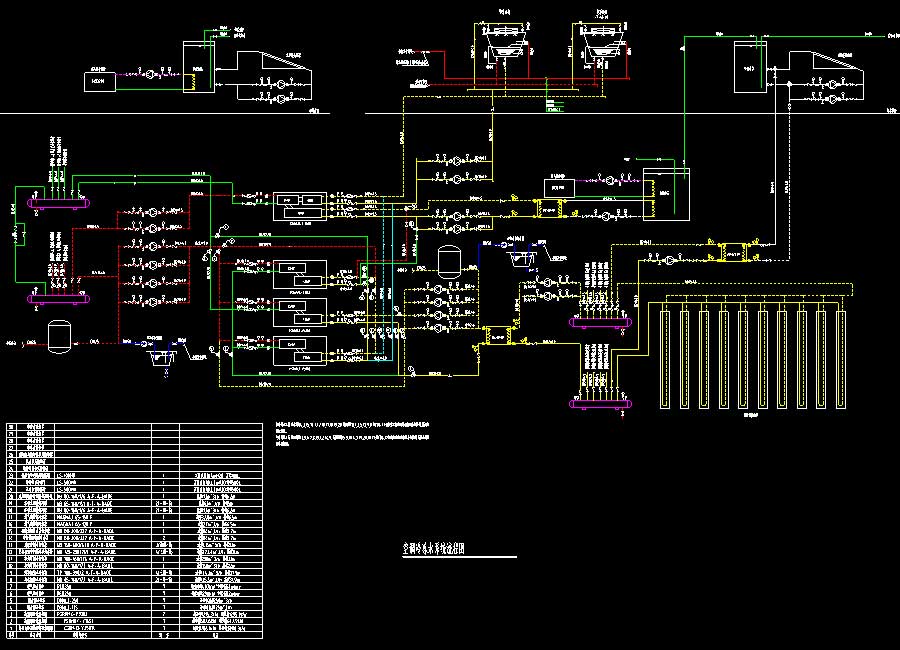

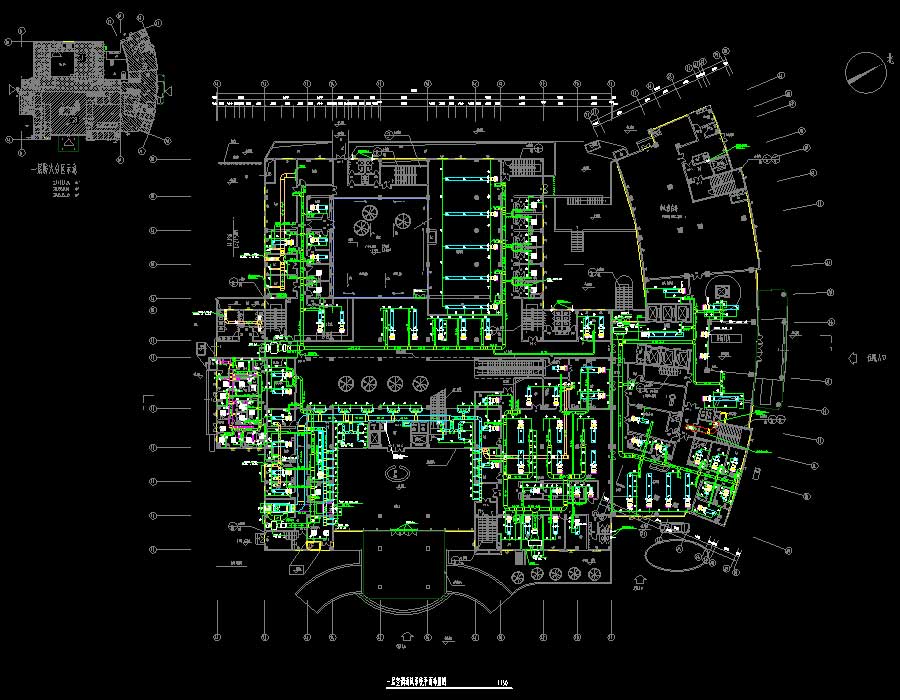

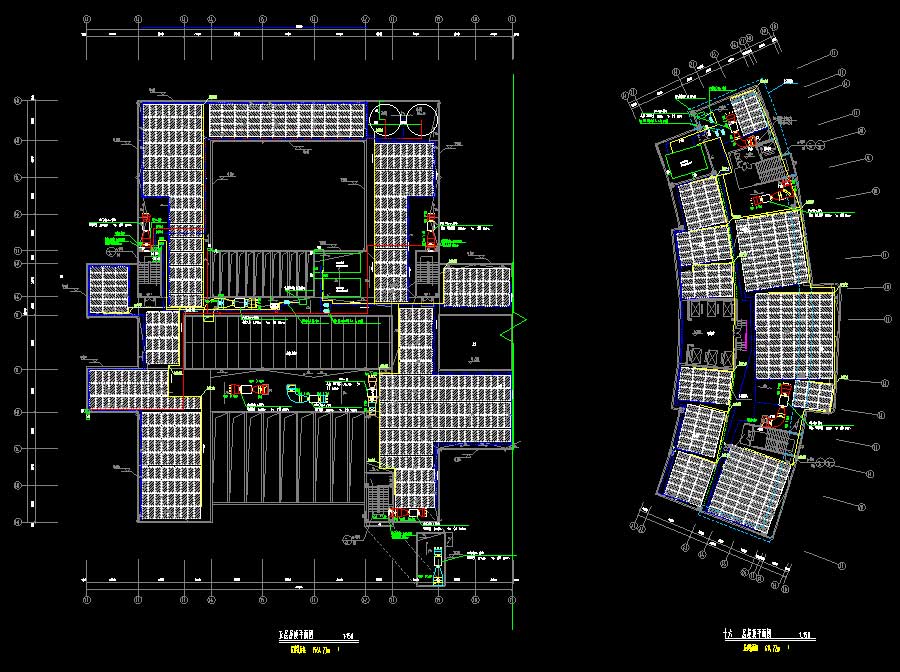

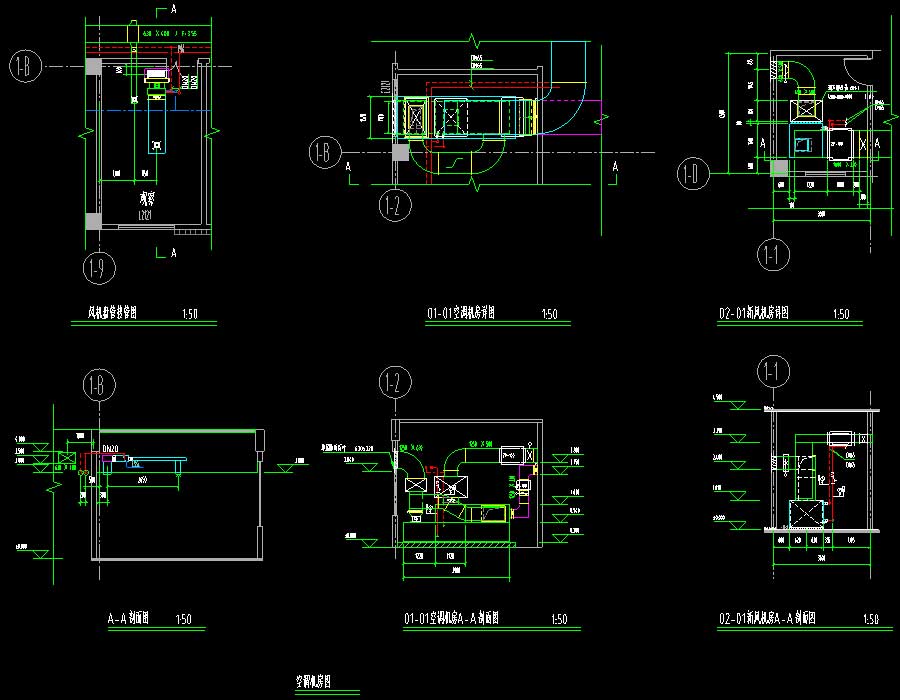

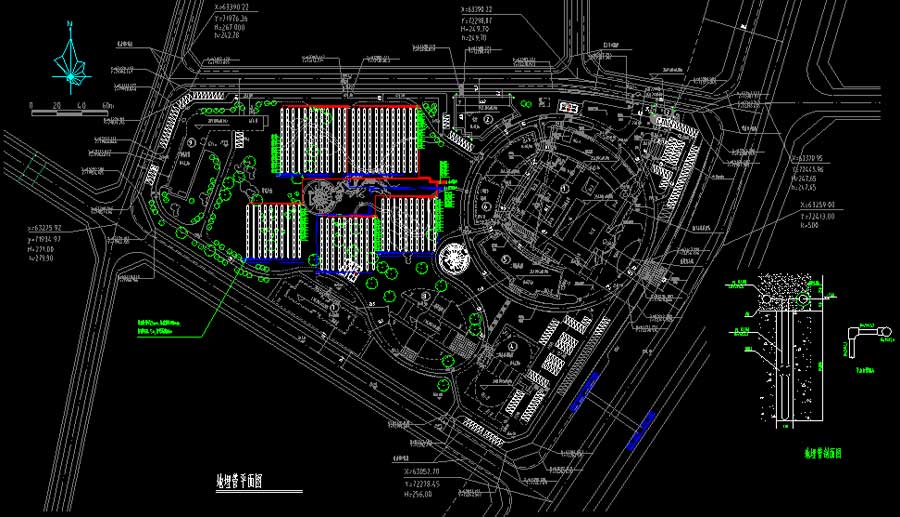

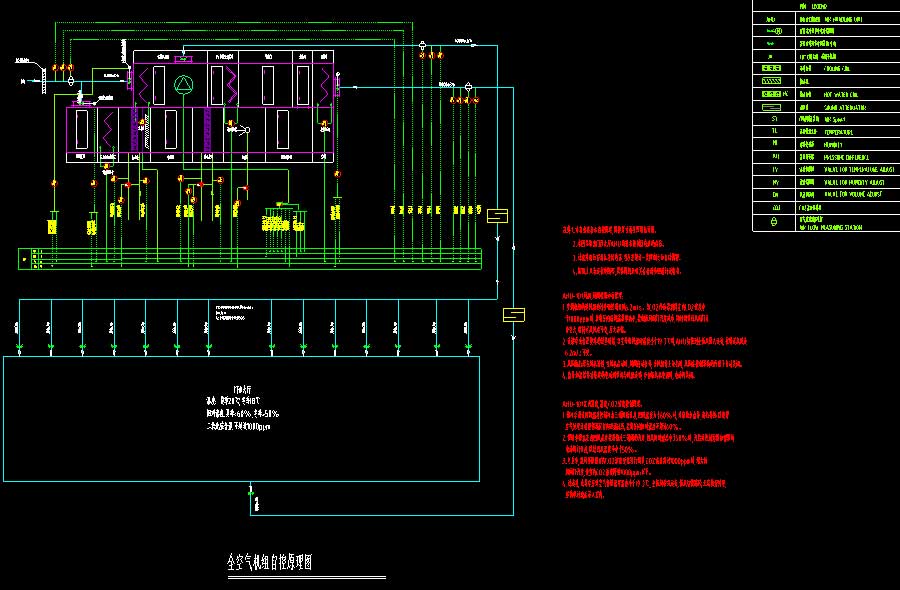

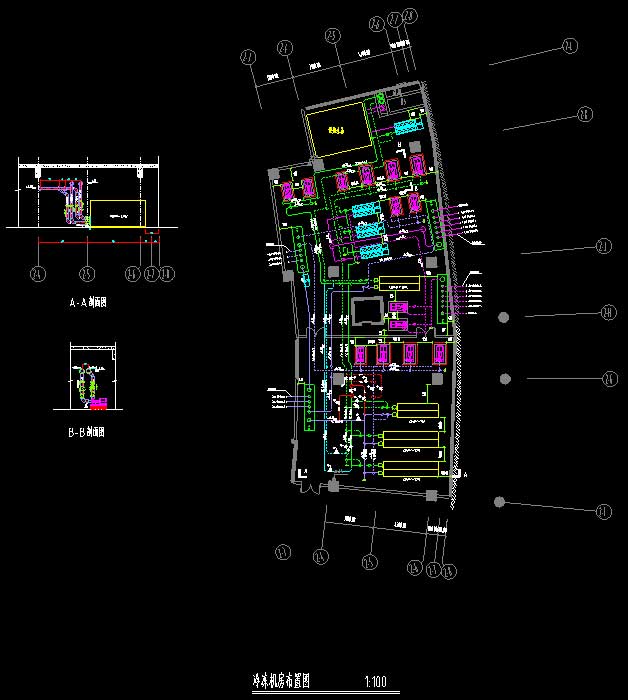

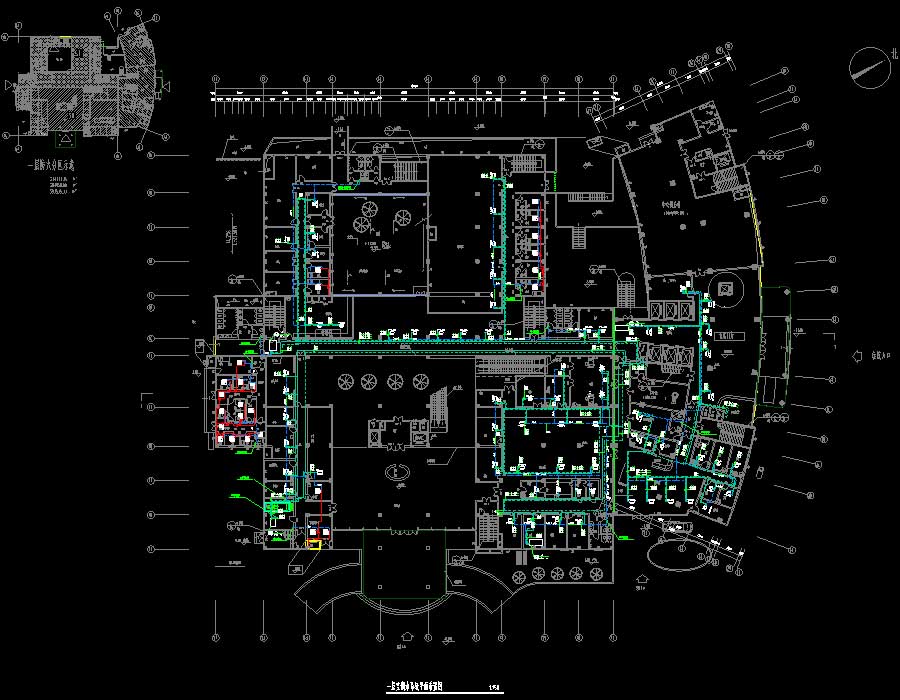

说明:某高层综合医院暖通空调设计施工图(含计算书、设计说明书),该套图纸为某竞赛多套优胜作品。地下2层,地上15层,建筑高度为67米,建筑面积为47367.21平方米。1~4层为门诊、急诊用房,14层为ICU病房,15层为手术部。图纸内容含:设计施工说明,地下二层通风系统平面图,空调冷冻水系统流程图,冷冻机房布置图,一层空调通风系统平面布置图,一层空调水系统平面布置图,全空气机组自控原理图,空调机房图,五层及十六层屋顶平面图,地埋管平面图等等。
冷热源:锅炉,空气源热泵空调系统:空气-水系统采暖系统:建筑面积:47367.21㎡建筑高度:67m地上层数:15层地下层数:2层高度类别:高层图纸深度:施工项目地址:江西省设计时间:2014
