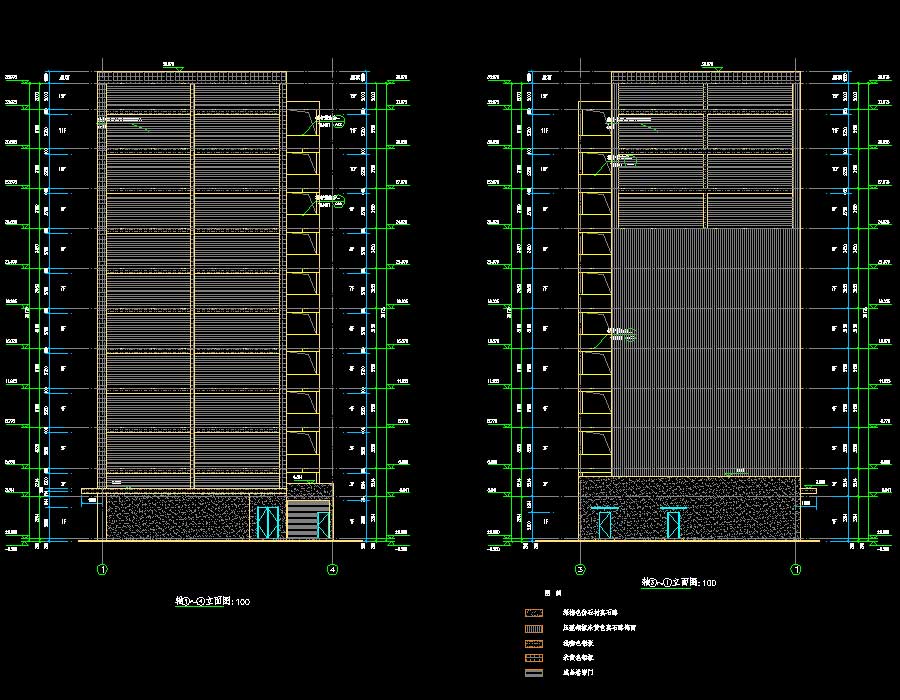

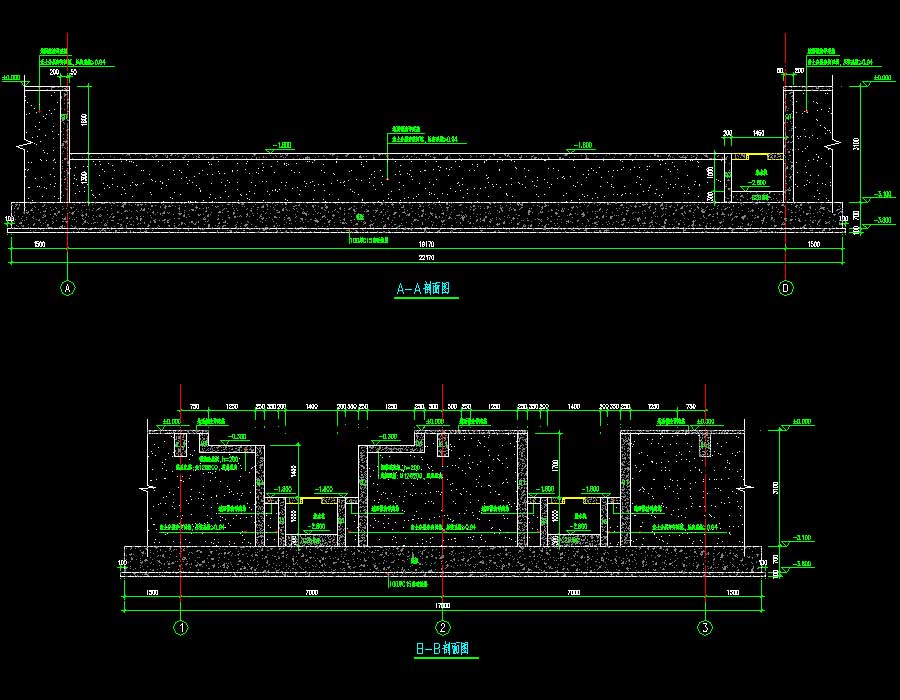

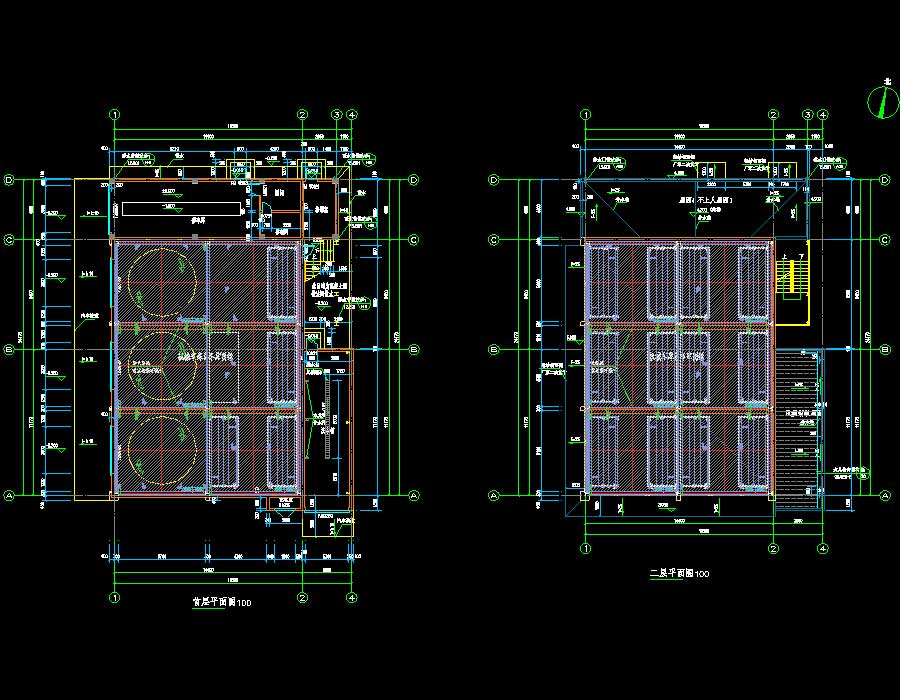

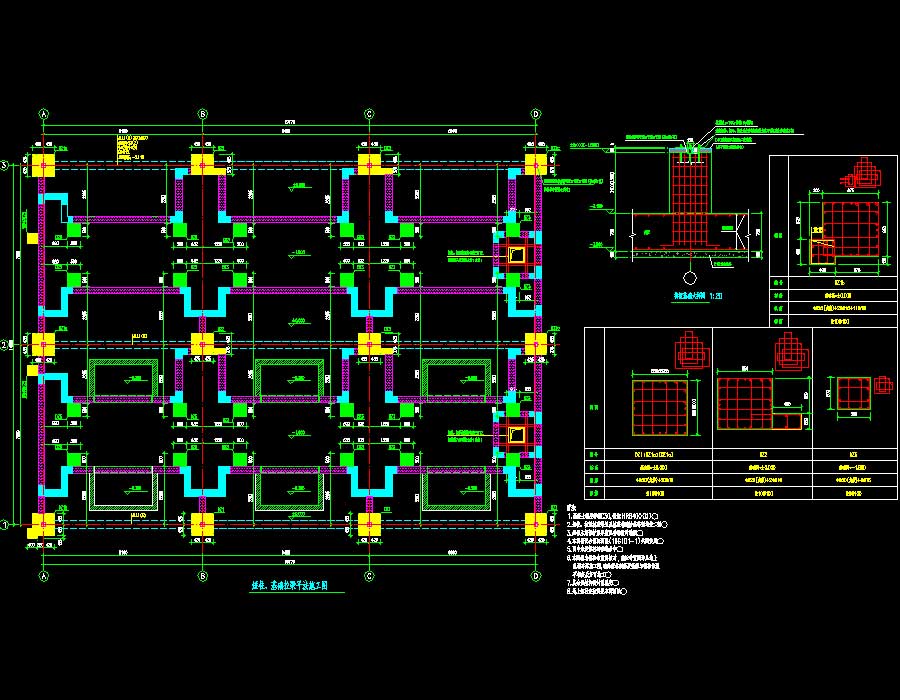

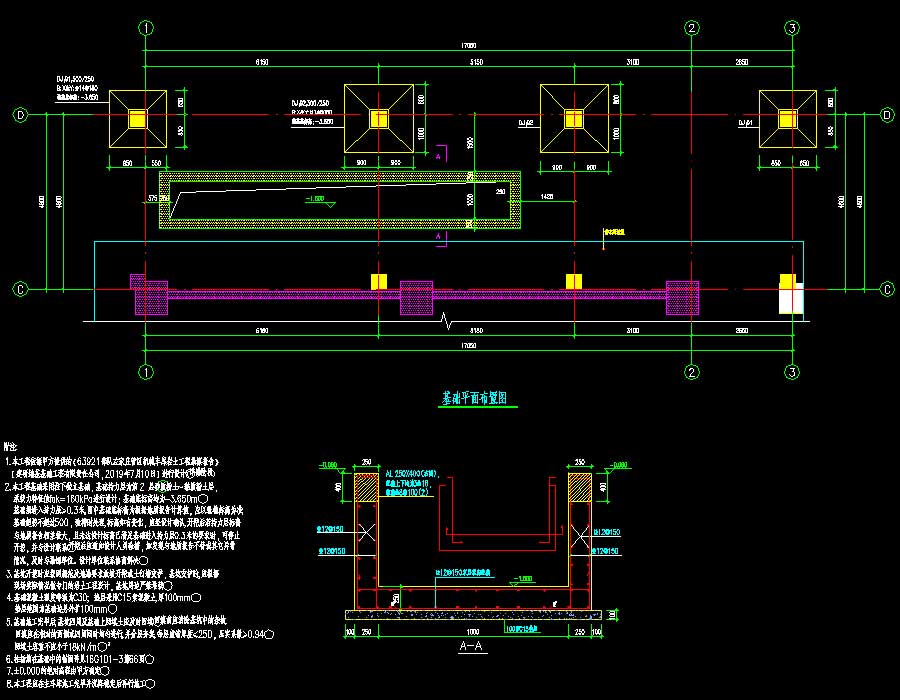

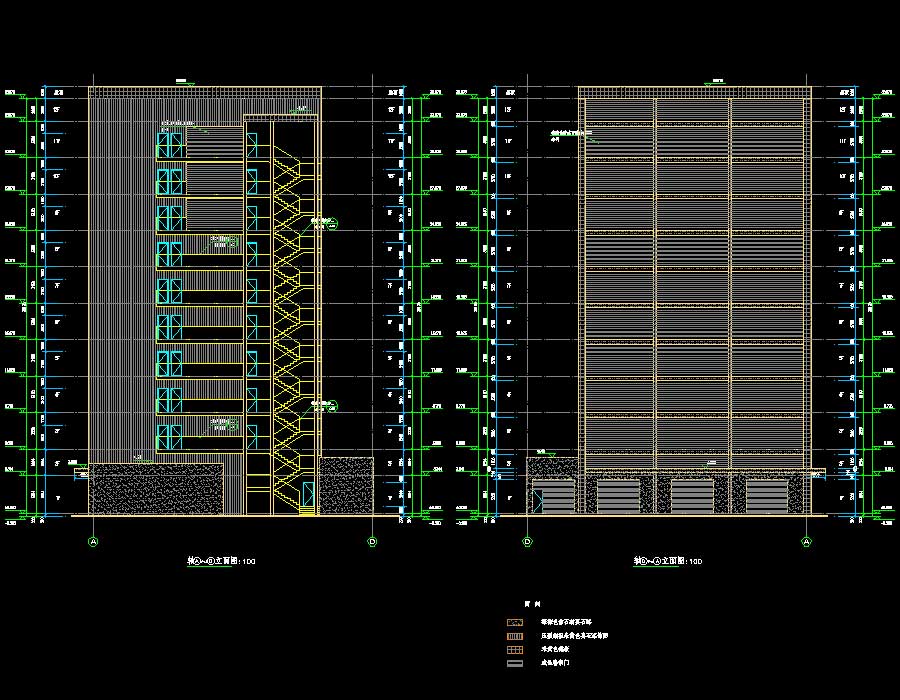

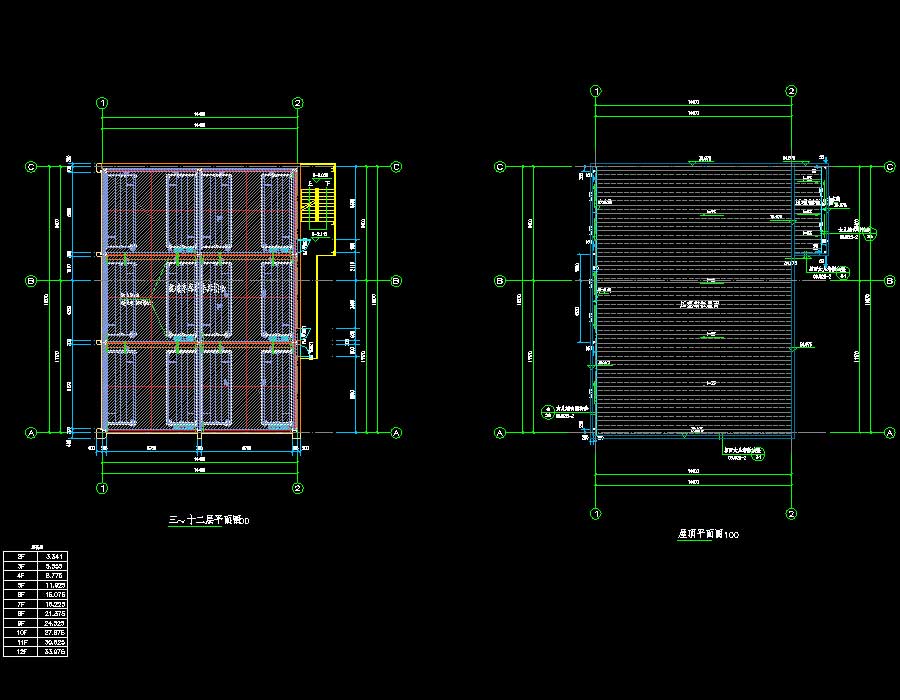

说明：该项目为某机械立体车库新建工程建筑、结构、电气、暖通、给排水专业施工图，建筑面积424.73平方米，地上12层，高37.175米（室外地坪至女儿墙顶），结构类型为：钢架、砖混结构，主要功能为：机械车库及其附属用房。图纸内容含：建筑专业，建筑设计总说明、材料及构造做法表、首层平面图、二层平面图、三~十二层平面图、屋顶平面图、轴立面图；结构专业，结构设计总说明、基础平面布置图、短柱、基础拉梁平法施工图、挡土墙平法施工图、剖面图、柱平法施工图、-0.060梁平法施工图、4.300梁平法施工图、-0.060结构平面图、4.300结构平面图、钢结构设计说明、柱脚预埋锚栓布置图、屋面结构平面布置图、屋面檩条布置图、墙面檩条布置图、GJ-1主钢架详图、消防梯空间轴测图、一层结构布置图、剖面图、二~十一层结构布置图、柱脚锚栓布置图、顶层结构布置图、屋顶檩条布置图、节点详图、节点连接详图、砼柱布置图、-0.110梁平法施工图；电气专业，电气设计说明、消防系统图、消防说明及图例、强电系统图、首层动力及接地布置平面图、首层照明及消防布置平面图、16米处及顶棚消防布置平面图、监控及车库照明布置平面图及立面布置图；给排水专业，给排水设计总说明、首层给排水平面图、消火栓系统图、二层消火栓布置平面图、给水系统图、三~十二层消火栓布置平面图、雨水系统图、基础排水平面图；暖通专业，设计总说明、车库供暖图与采暖系统图、供暖系统图与热力入口安装图。
