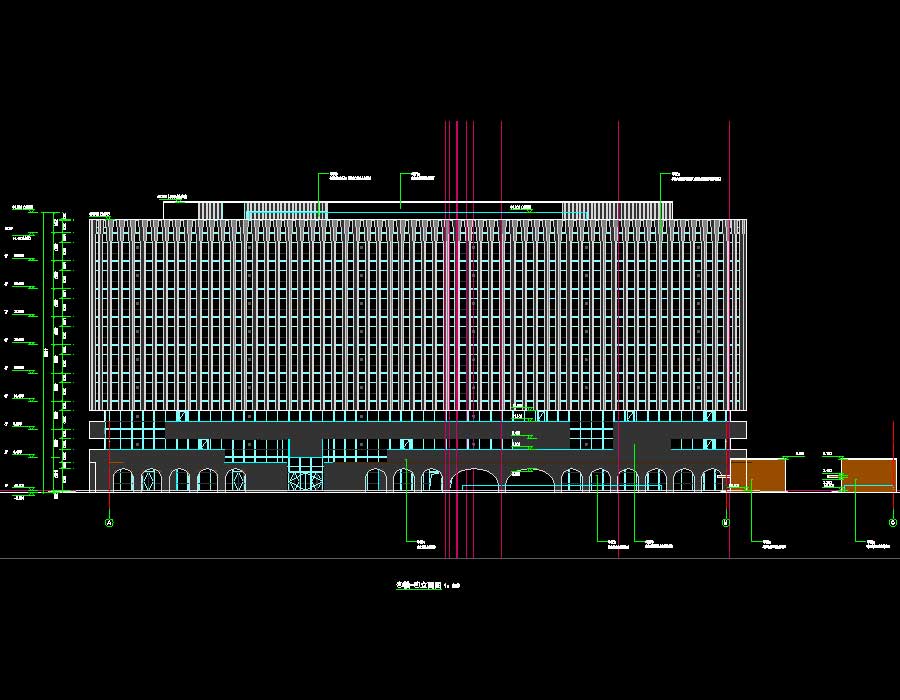

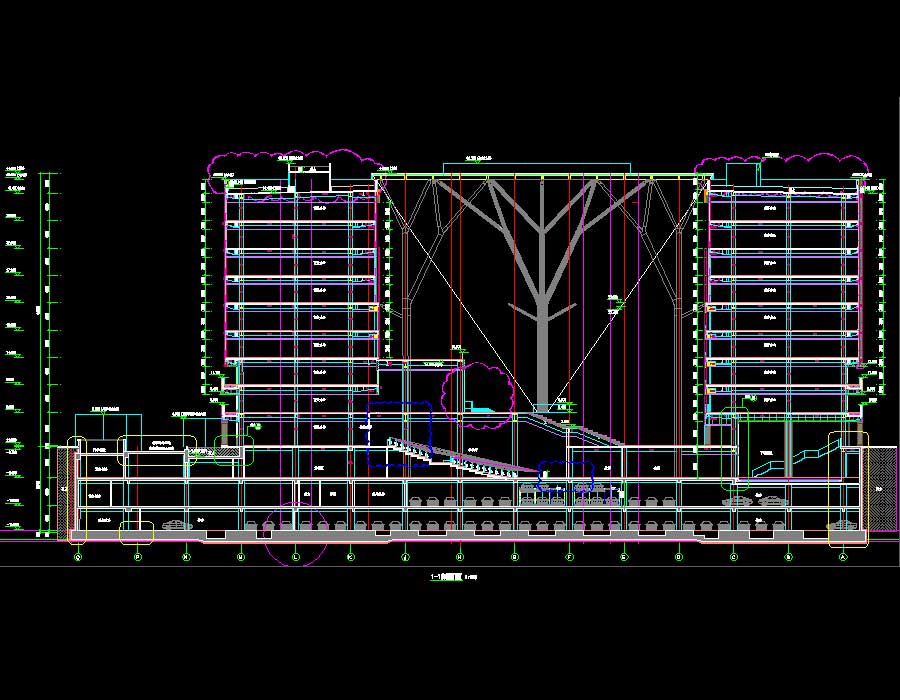

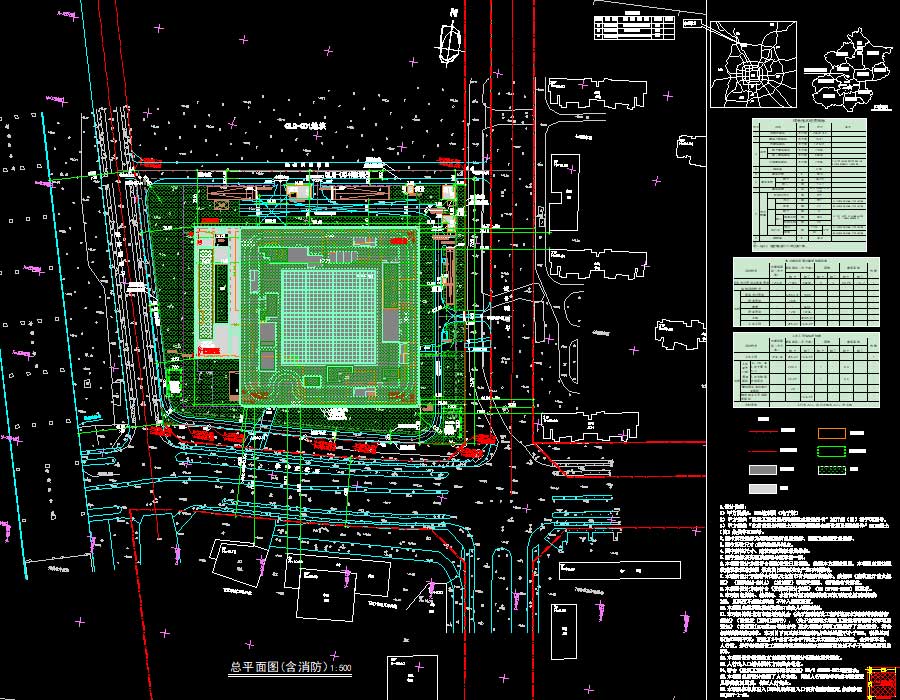

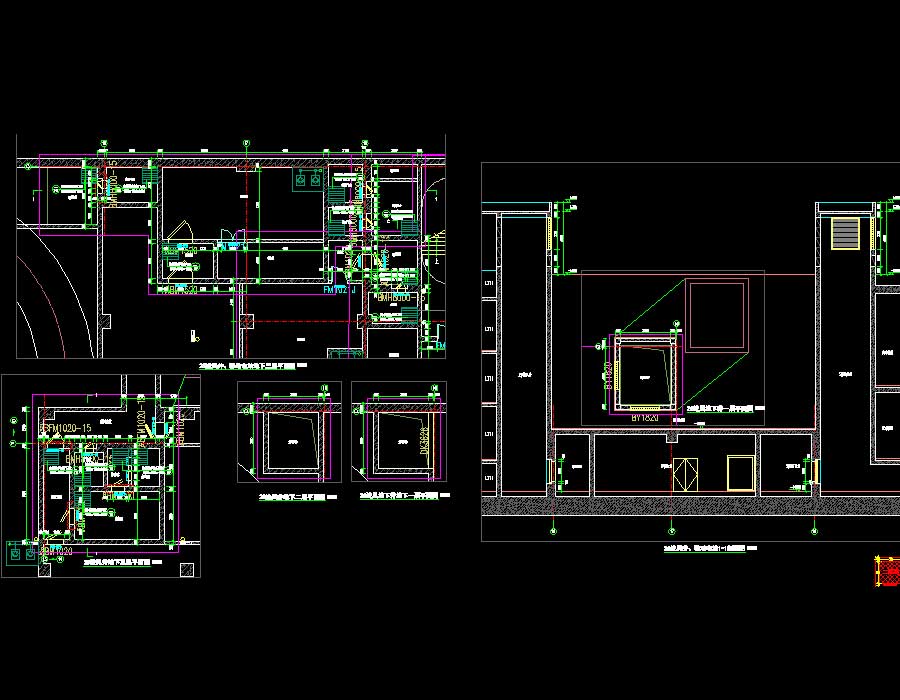

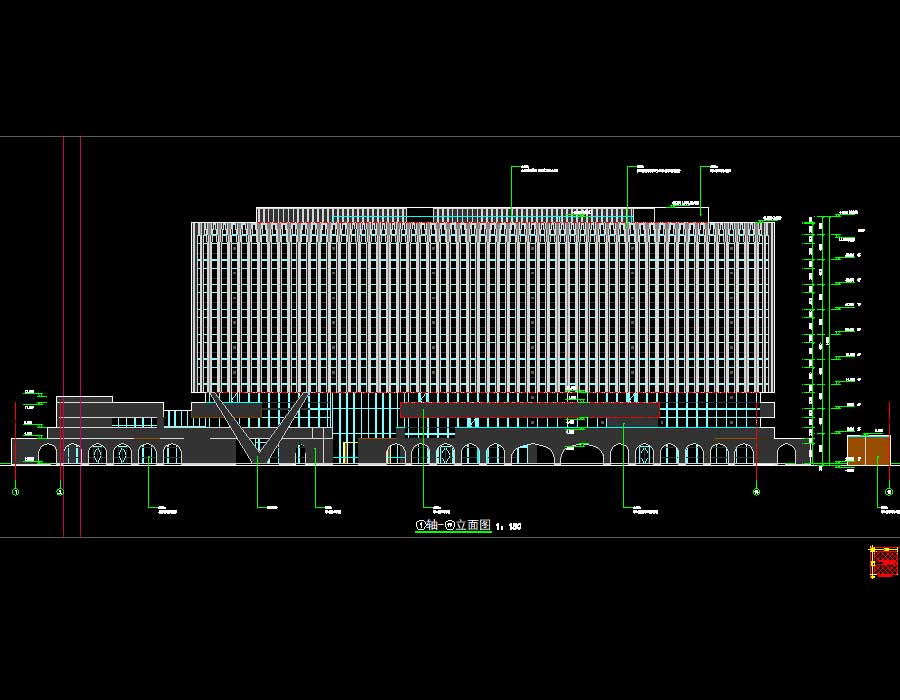

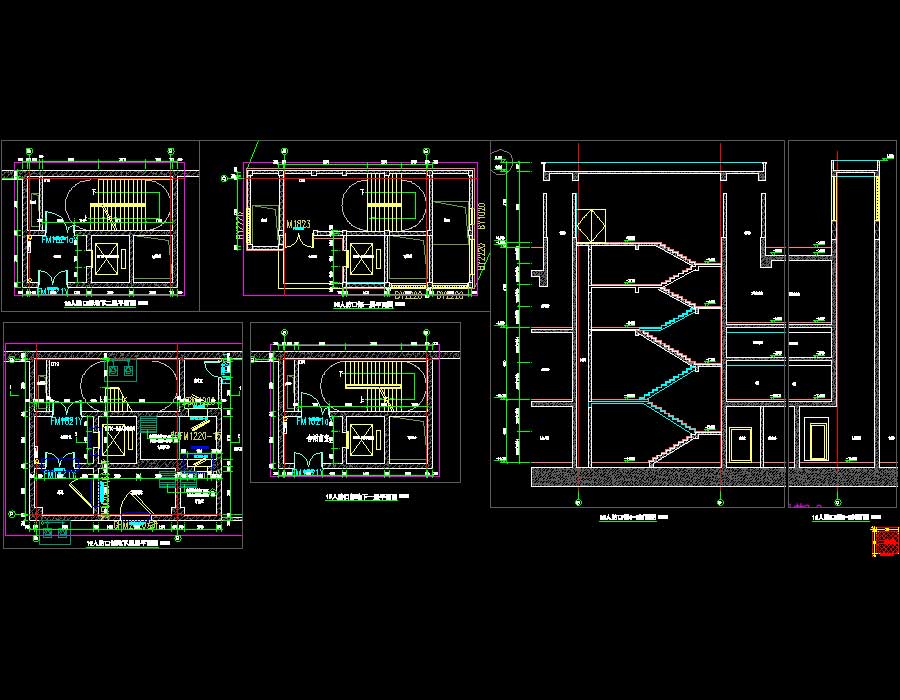

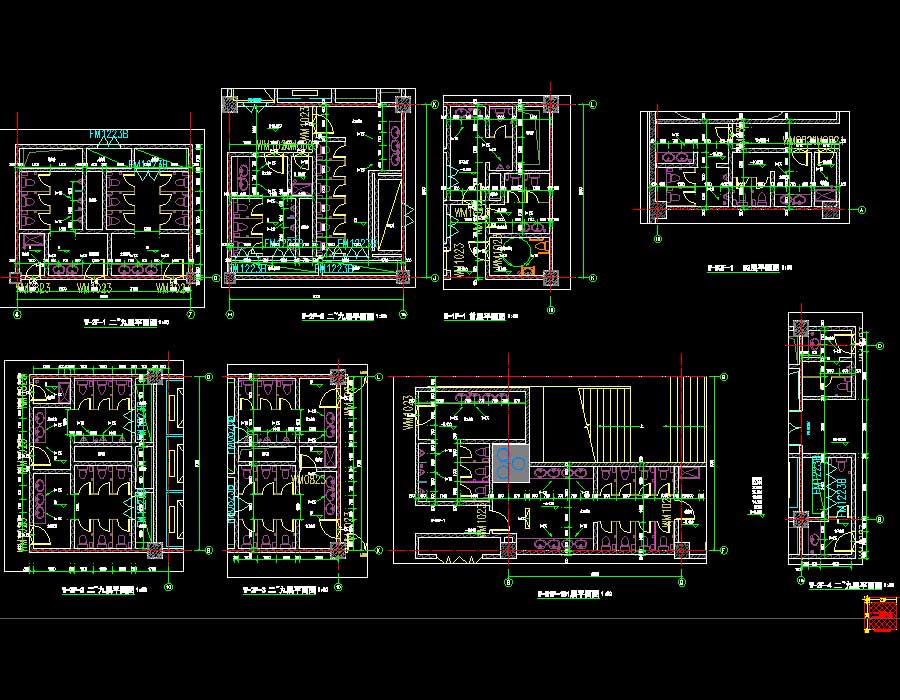

说明：该项目为某地块综合性商业金融服务业项目建筑、结构施工图，项目功能组成：地上部分：办公、商业及其附属用房，地下部分：报告厅、内部食堂及厨房、汽车库、自行车库、人防设施、设备机房等。总建筑面积127670平方米，地上9层，地下3层，建筑高度44.95米（自室外地面至中庭天窗屋顶高度），地下埋深：-13.7米（自室外地面至地下三层地面做法），机动车停车数量：929辆（位于地下含240辆充电车位，10辆无障碍车位），非机动车停车数量：1219辆（位于地下），主要结构选型：钢框架结构。办公人数统计：本项目最大容纳人数为1F~4F层每层不超过500人，5F~9层每层不超过800人，合计不超过6000人。图纸内容含：建筑专业，建筑专业设计总说明、建筑专业专项设计说明、材料做法表、房间用料表、轴线定位、结构板边定位、首层降板示意图、防火分区图、组合平面图、分区平面图、轴立面图、中庭立面展开图、内庭院立面展开图、剖面图、楼梯详图、电梯详图、人防口部详图、进风井、移动电站详图、汽车坡道详图、卫生间详图、地上主要墙身节点、地下墙身详图、通用节点详图、外幕墙立面索引图、局部外幕墙详图、内幕墙立面索引图、局部内幕墙详图、门窗表、门窗详图；结构专业，结构设计总说明、人防结构设计说明、绿色建筑结构专篇及施工安全补充设计说明、钢结构设计说明、焊接型式及H型钢姣接和栓焊连接接头、折梁配筋示意、变截面梁配筋示意、梁加腋节点做法、梁加高节点做法、特殊梁节点详图、水池角部加腋详图、水池池壁详图、钢结构构造详图、型钢混凝土节点详图、楼承板配筋构造详图、基础结构平面布置图、桩平面布置图、基础平面配筋图、基础详图、墙柱平面定位图、柱配筋详图、挡土墙详图、人防门框详图、人防出入口详图、防倒塌棚架详图、结构平面布置图、楼板配筋平面图、梁配筋平面图、中庭树状结构图、支撑立面图、转换桁架立面图、地下室顶板荷载图、消防水池详图、PD平面图、LT详图及总平面图（含消防）、雨水控制与利用总平面图、竖向设计图。
