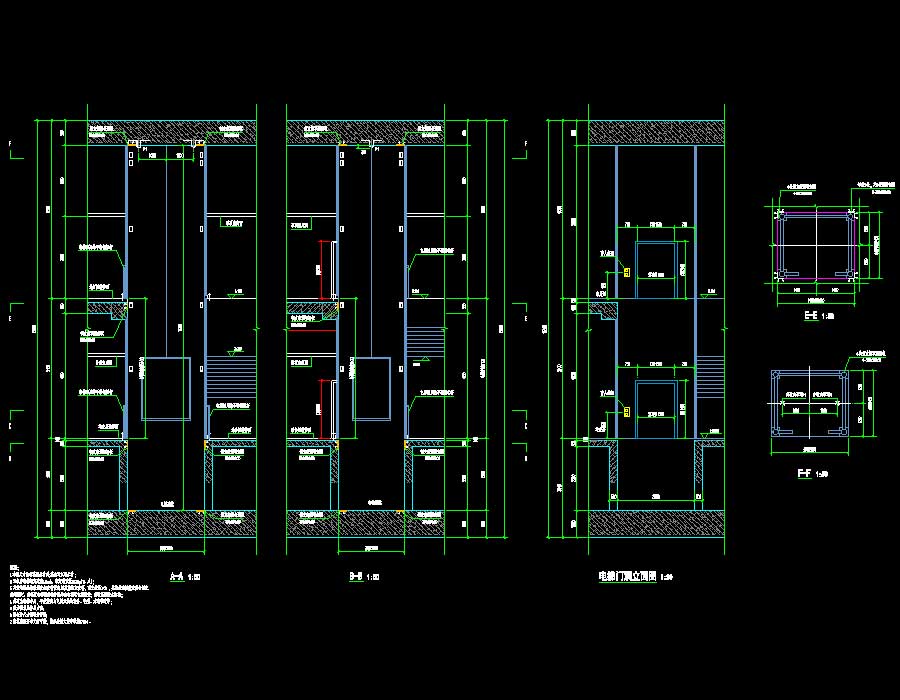

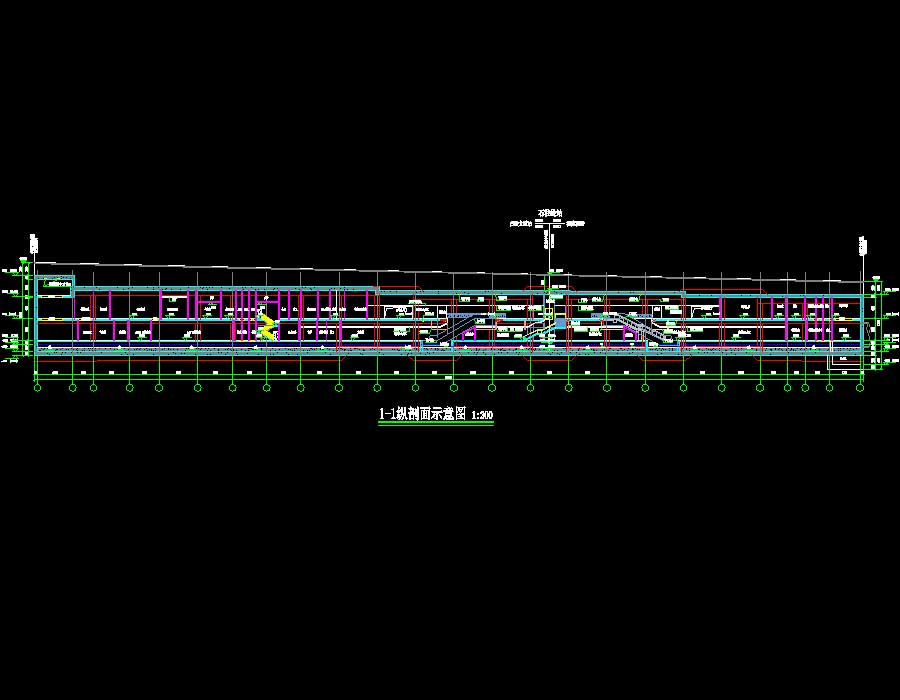

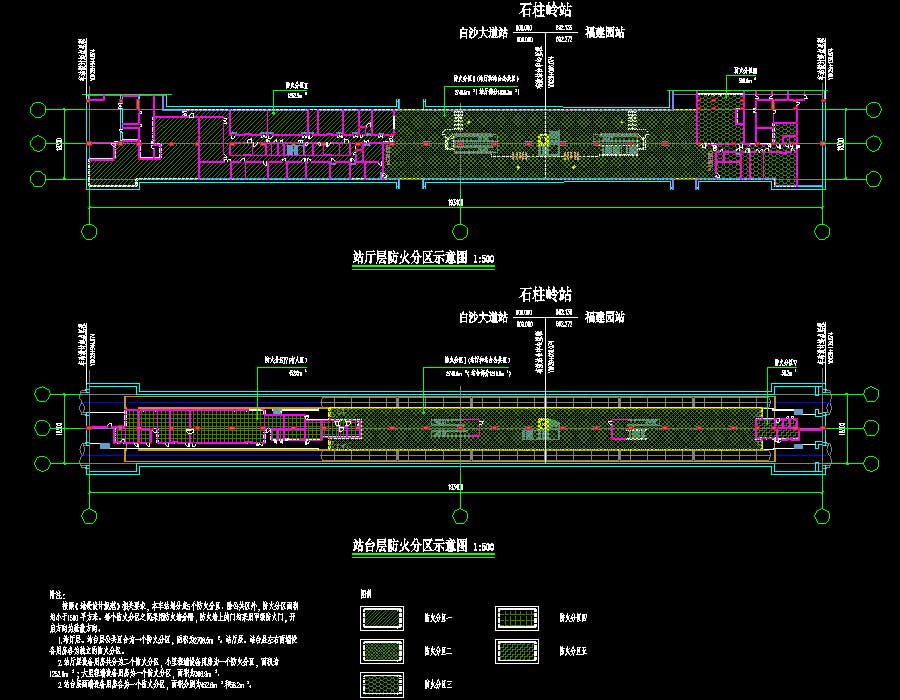

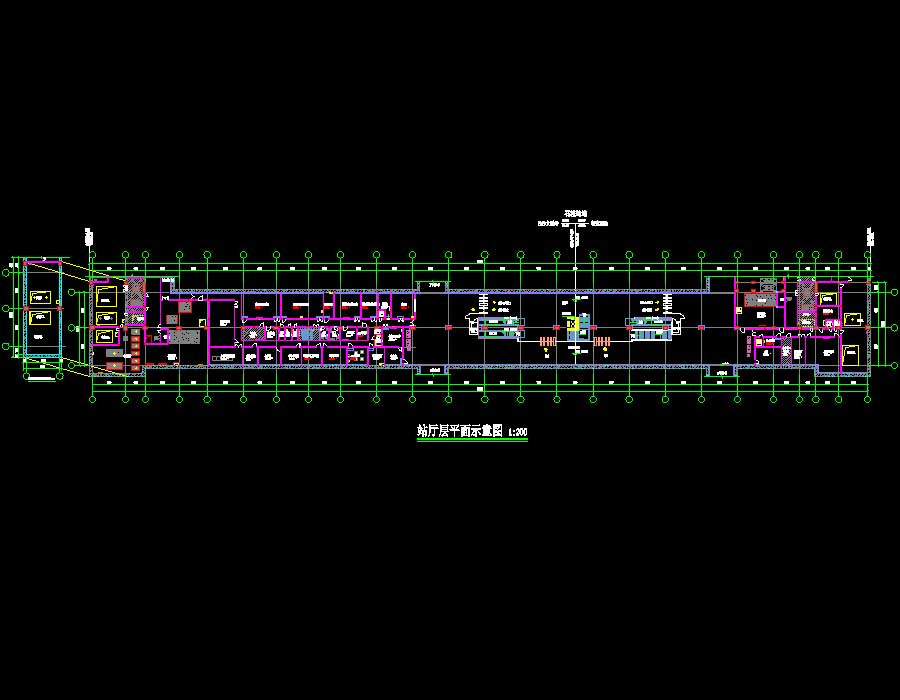

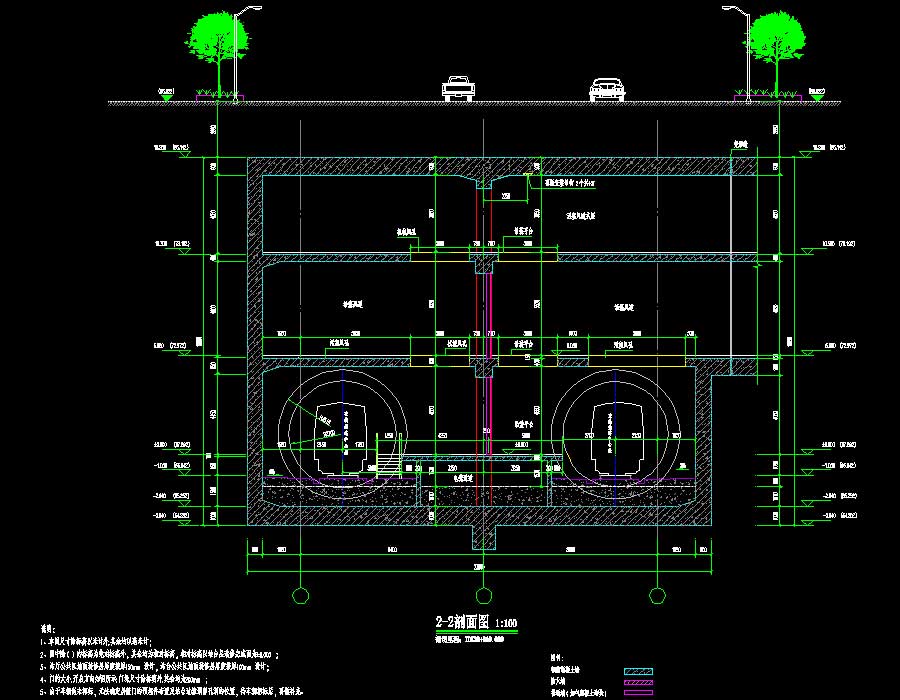

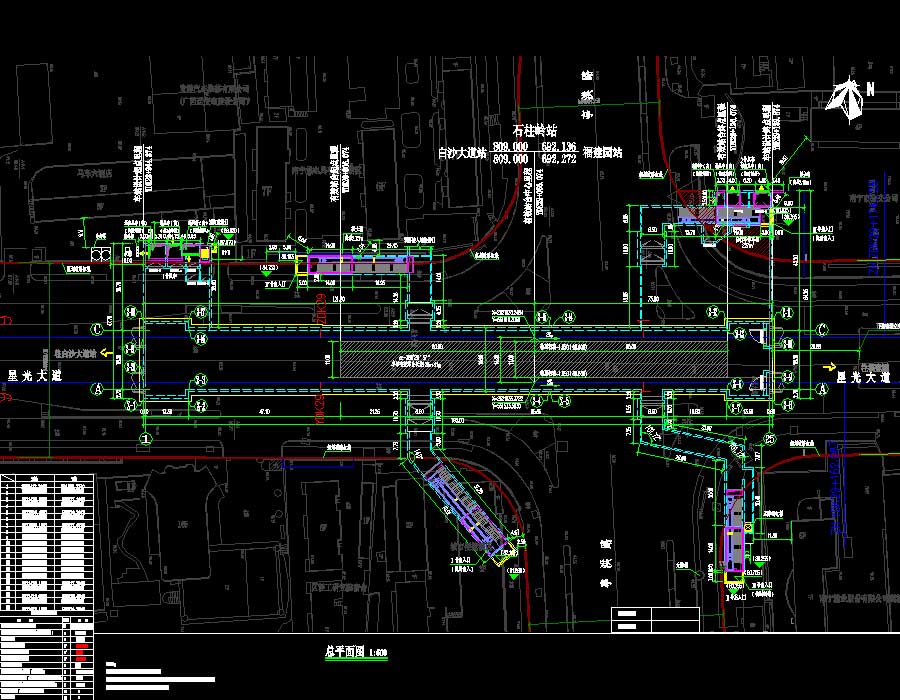

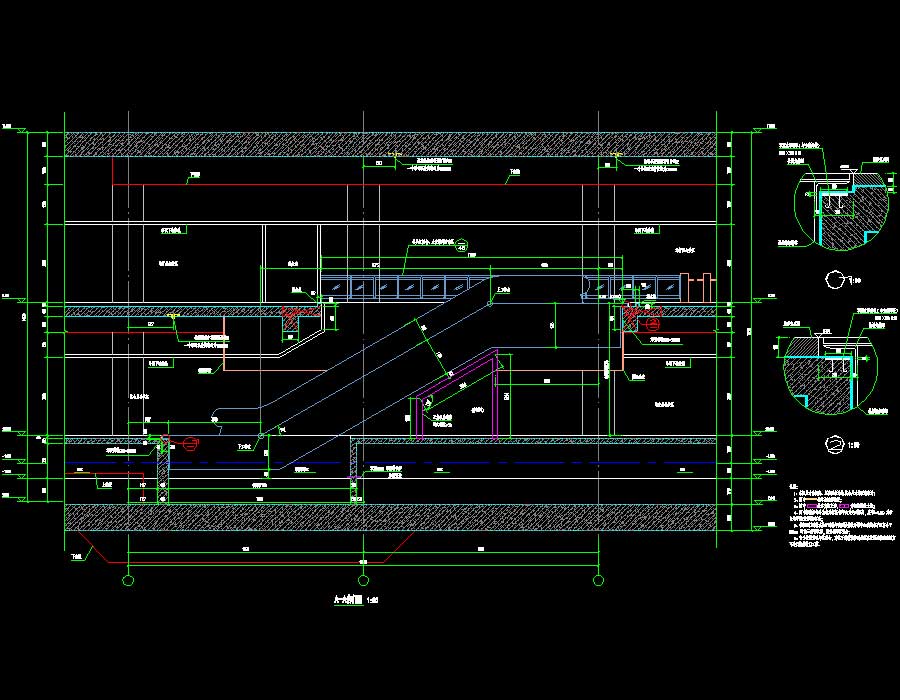

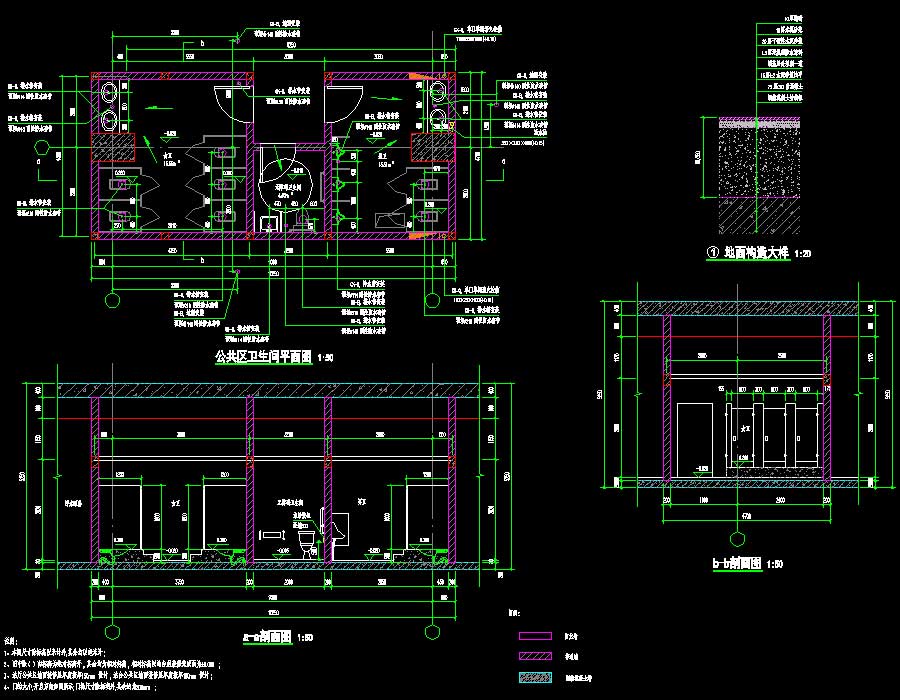

说明:某市轨道交通2号线第8座地下二层岛式站台车站主体建筑施工图,根据总图设计要求,车站采用全明挖,盾构过站,车站采用整体道床,轨道结构高度580mm,本站为信号普通站,设置降压变电所。图纸内容含:设计说明、门、房间面积、运营设备汇总表以及车站要素表、车站总平面图、顶板平面示意图、站厅层平面示意图、站台层平面示意图、站台板下层平面示意图、纵剖面示意图、防火分区图、剖面图、扶梯详图、E208/3(N)、T2详图、H208/1(N)、T1楼梯详图、T3详图、设备区卫生间详图、公共区卫生间详图、污水泵房详图、废水泵房详图、检修井盖、风阀墙大样图、站厅横截水沟详图、变形缝详图、挡烟垂壁详图、工作人员楼梯、栏杆扶手详图、公共区栅栏、站台端部栏杆详图、公共区栏杆、止灰带做法、车站与盾构区间接口大样图、站台板下排水沟详图、屏蔽门端门安装梁和柱布置图、屏蔽门平面、立面图、下股道楼梯、构造柱大样图、金属管穿防火墙防火封堵详图、金属管穿楼板防火封堵详图、塑料排水管穿墙阻火圈安装详图、塑料排水管穿楼板阻火圈安装详图、设备基础及设备水沟大样图。
建筑面积:建筑高度:地上层数:地下层数:高度类别:图纸深度:施工项目地址:广西省设计时间:2014效果图:无建筑风格:现代
