13层高层商业办公楼全专业施工图3714260629文件大小:830.75M推荐人:馒头图纸张数:377张所属分类:多类专业所含专业:建筑、结构、给排水、暖通、电气
分 享
下  载
建筑面积:55593.77㎡地上层数:13层建筑高度:60m地下层数:3层高度类别:高层图纸深度:施工项目地址:北京市设计时间:2019建筑风格:现代效果图:无

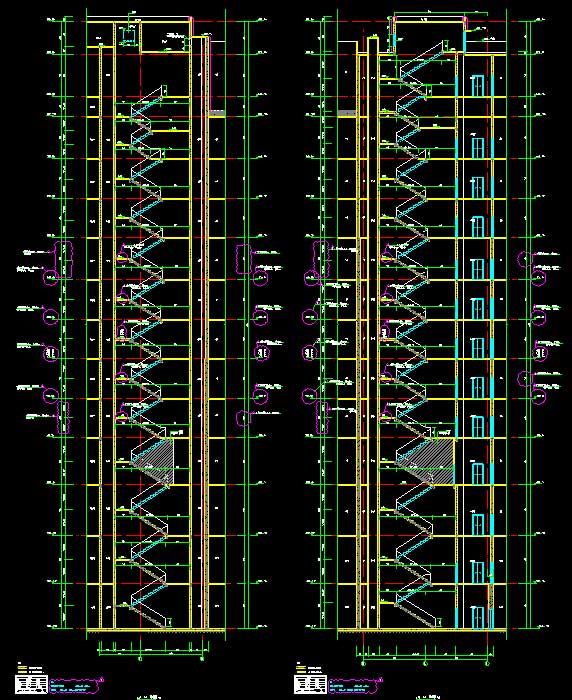

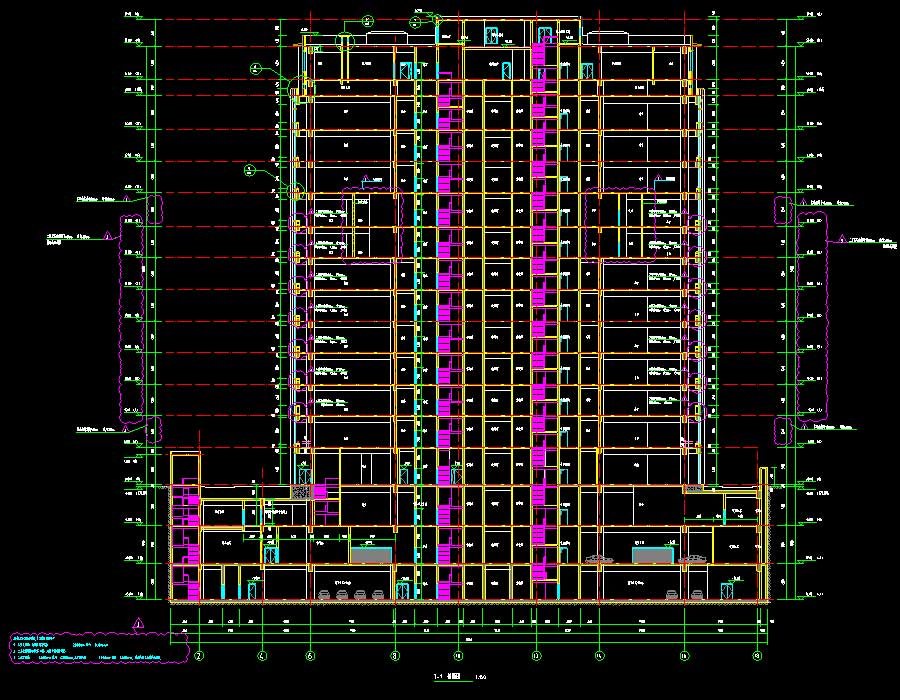

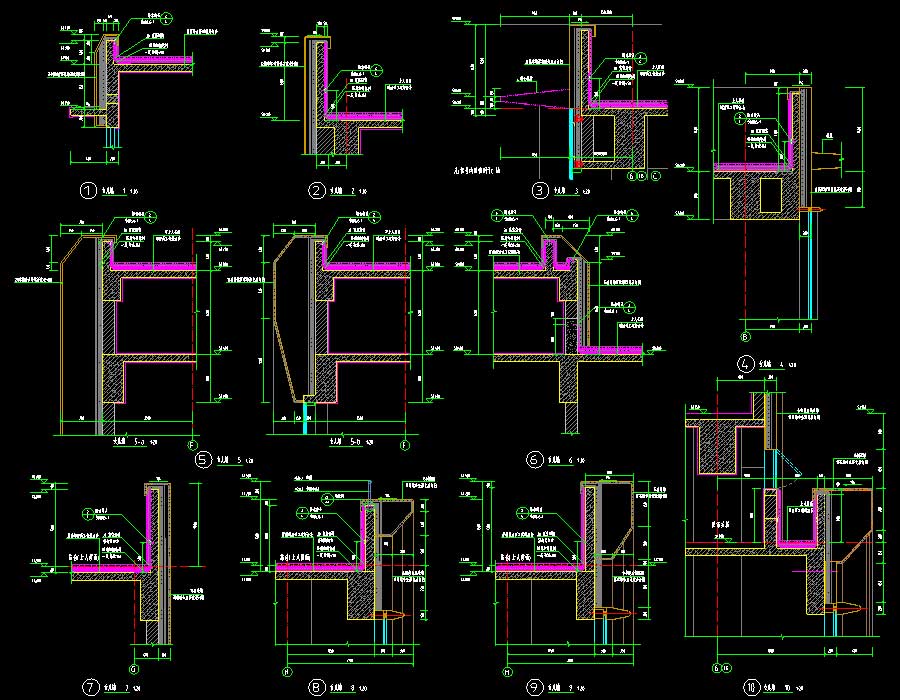

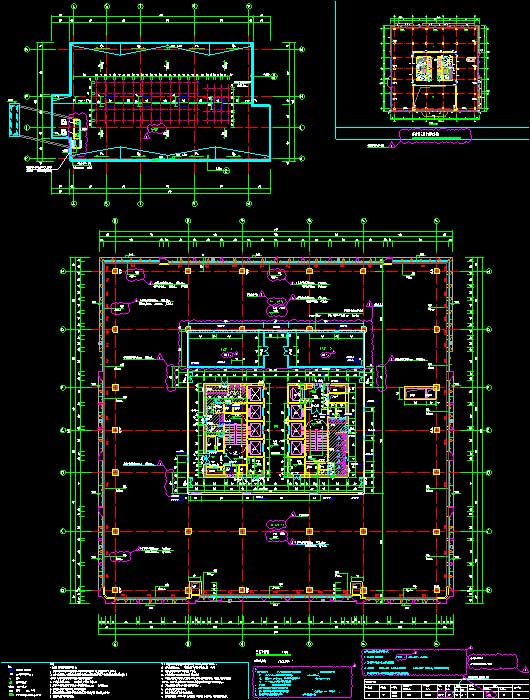

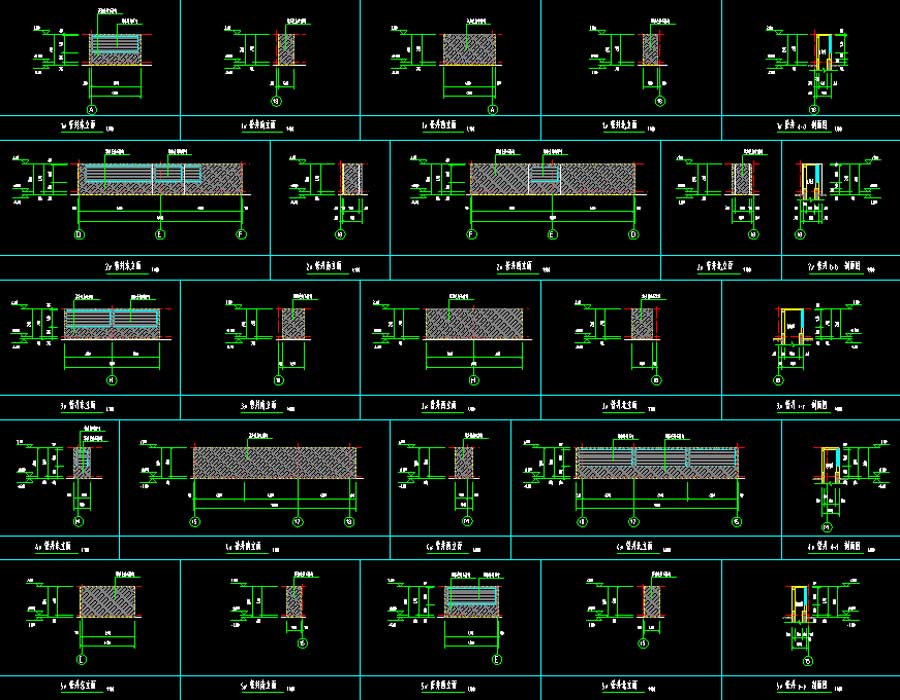

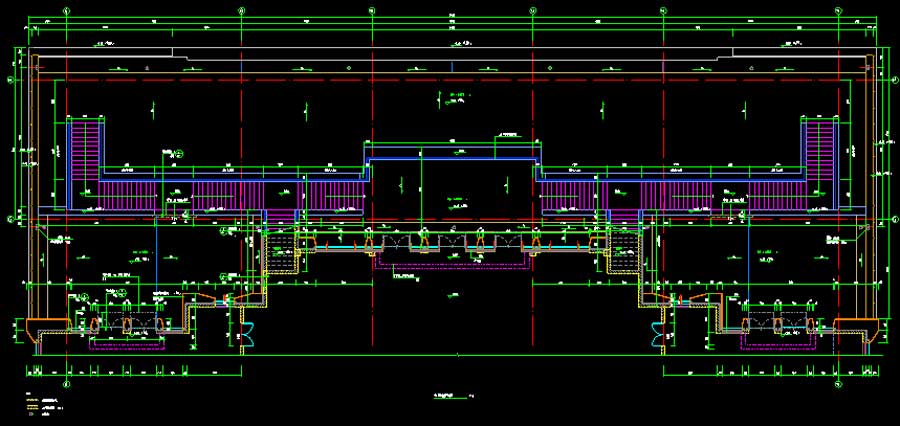

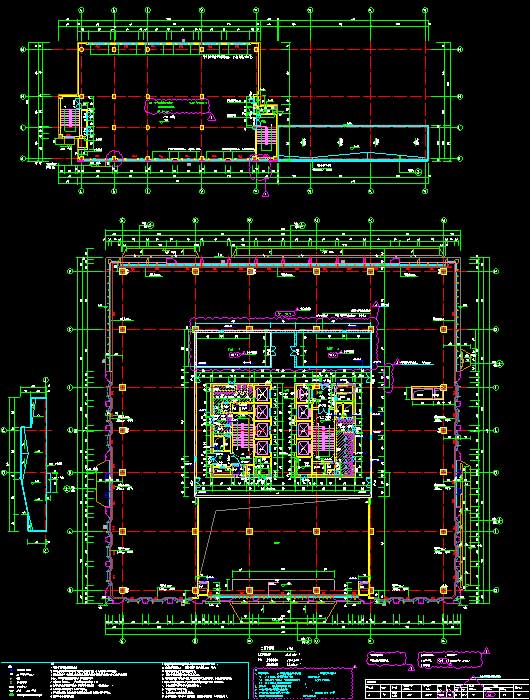

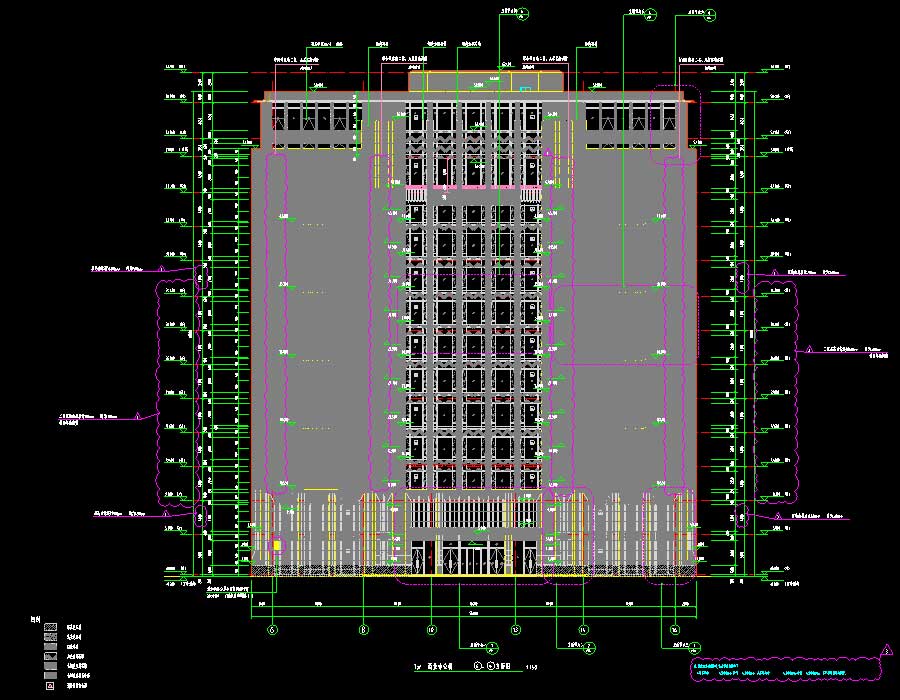

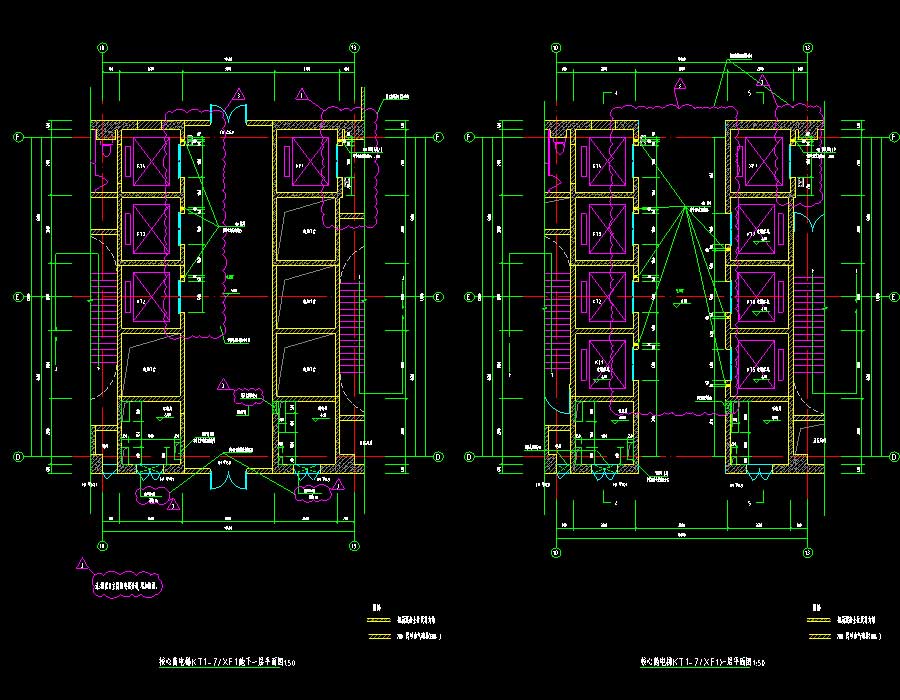

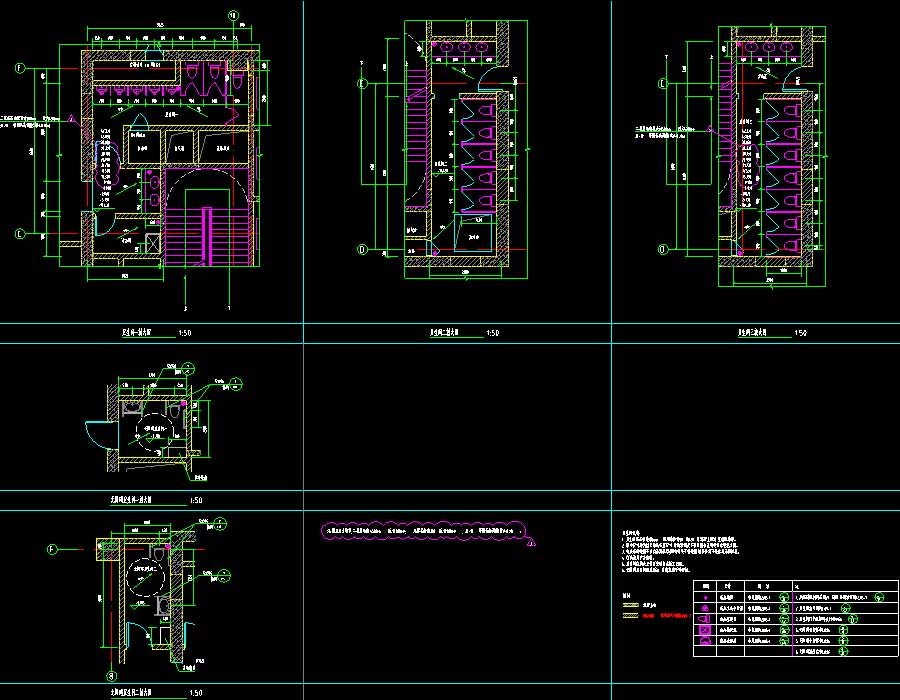

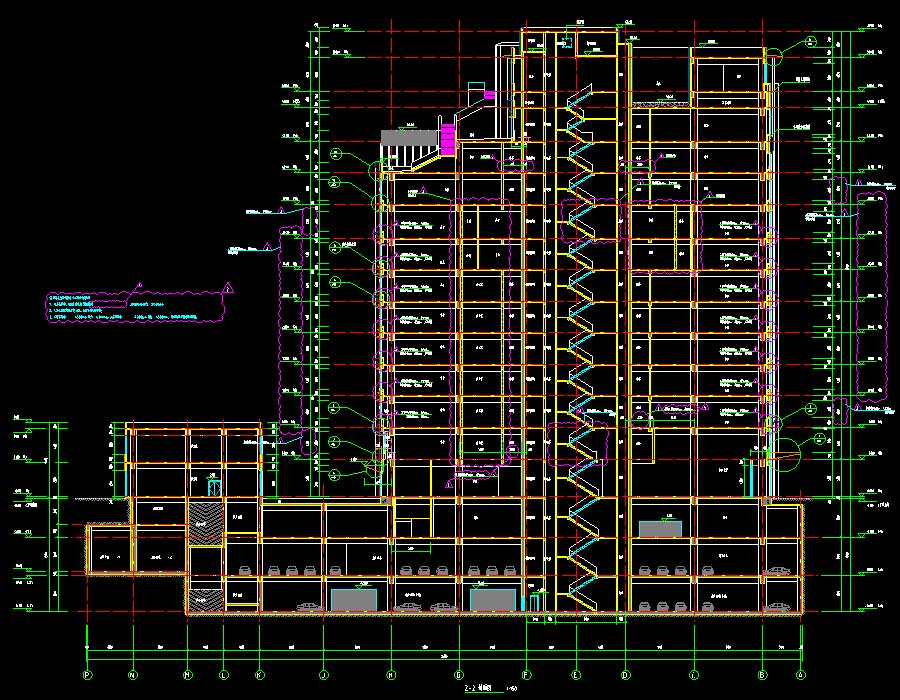

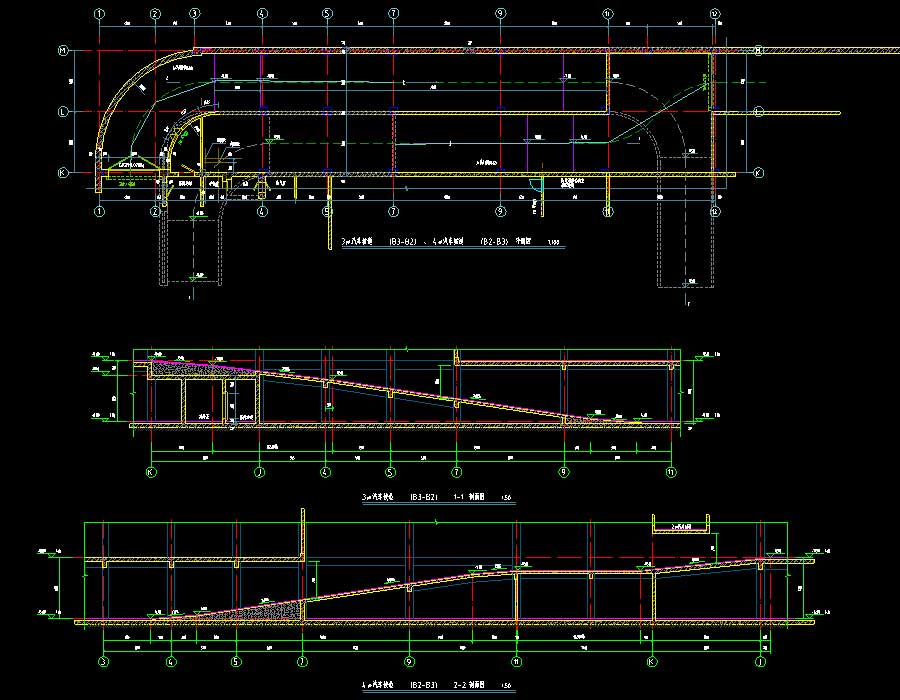

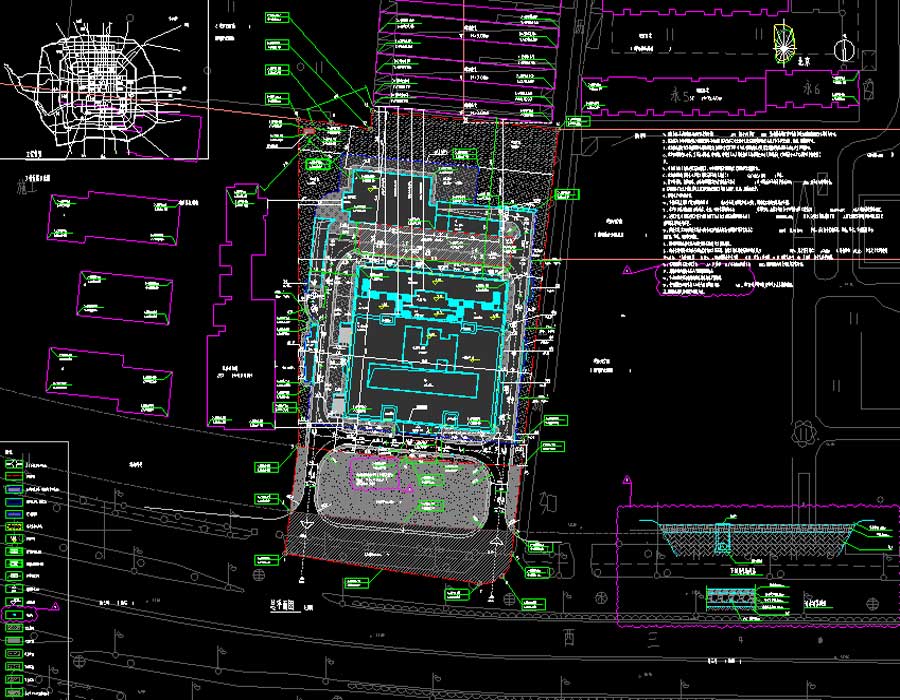

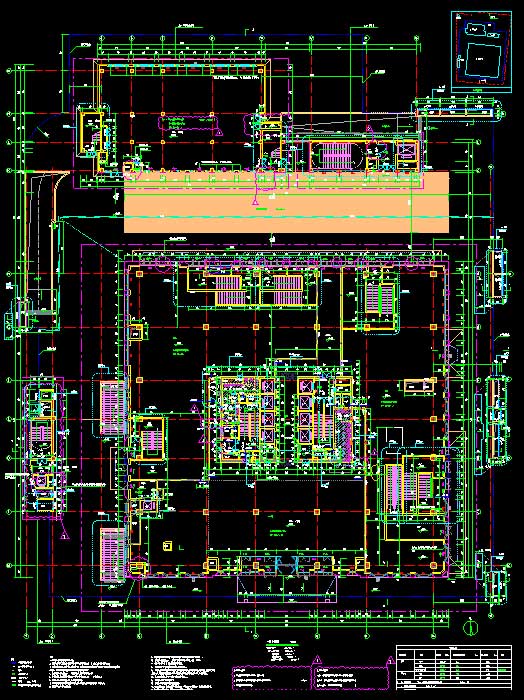

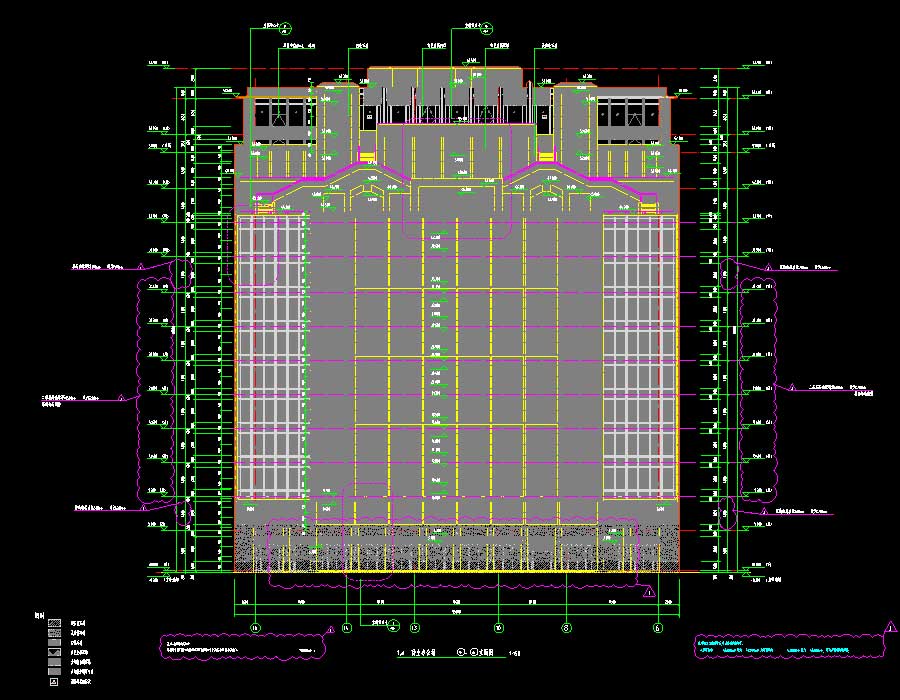

说明:某高层商业办公楼全专业施工图(含变更通知单、图纸会审记录),抗震设防烈度为8度,主要结构形式为框剪结构。建筑高度为60米,地上层数13层,地下层数为3层,总建筑面积为55593.77平方米,其中地下19493.31平方米,地上36100.46平方米。图纸内容含:建筑说明,总平面图,绿色设计专篇,消防设计专篇,燃气调压站设计说明,平面图,立面图,剖面图,楼梯详图,露台放大平面图,露台剖面图,墙身剖面图,汽车坡道详图,卫生间详图,核心筒电梯平面图、剖面图,局部立面放大图,雨篷详图,节点大样,门窗表、门窗说明,门窗立面详图,燃气调压站详图;给排水说明,消防专篇,绿色建筑节水专篇,给排水平面图,喷淋平面图,喷淋管道原理图,消火栓管道原理图,雨水污水管道原理图,给水中水管道原理图,虹吸式屋面雨水排水系统设计说明、原理图,卫生间大样图,消防泵房平面图、剖面图,生活泵房平面图,中水水箱无负压设备原理图,屋顶机房层喷淋平面图;结构说明,平法标准构造详图变更表及制图规定补充、附图,地下室工程结构设计说明,绿色设计专篇,竖向构件布置图,柱表、墙身大样,剪力墙表、连梁表,配筋表,平面结构布置图,配筋图 ,楼梯结构图,汽车坡道平面图、剖面图,附房柱编号与轴线关系图,结构平面图,梁平法施工图,钢结构设计说明,节点详图,楼承板详图;电气说明,绿色设计专篇,电气抗震设计专篇,防火门监控大样图,配电干线图,火灾报警及联动控制系统图,电气火灾监控系统图,消防设备电源监控系统图,能耗监测系统图,防火门监控系统图,气体灭火系统图,配电系统图,照明平面图,插座、配电平面图,火灾报警及联动控制平面图,电气安全监控、能耗监测平面图,地下二层CO监测平面图,屋顶避雷平面图;暖通说明,绿色设计专篇,空调风管平面图,空调水管平面图,通风风管平面图,冷冻机房、换热站原理图、平面布置图、设备平面布置图、设备基础平面图、剖面图,正压送风系统图,排烟系统图、新风排风系统图,空调冷/热水管、冷凝水立管系统图,排烟、补风机房大样图,新风机房大样图;幕墙说明,幕墙立面图,幕墙平面图,幕墙大样图,幕墙节点图,埋件布置图等等。专业包括建筑、结构、给排水、电气、采暖通风。
