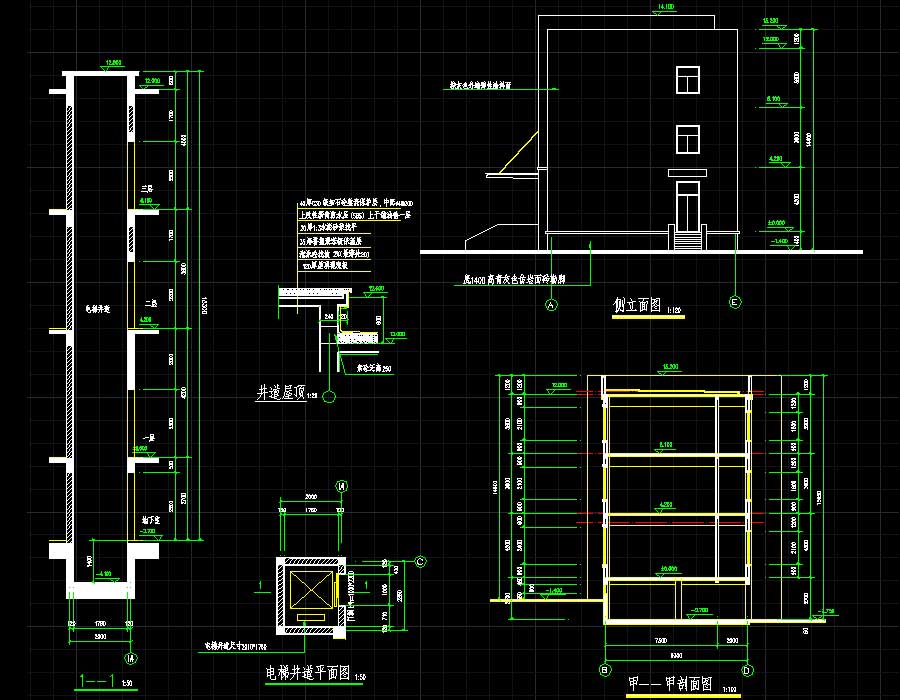

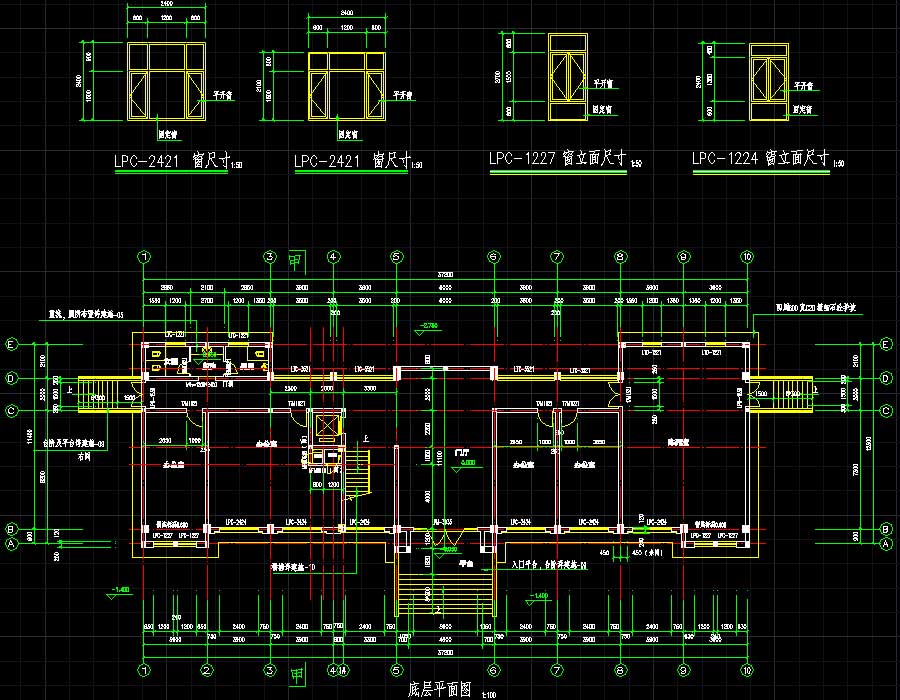

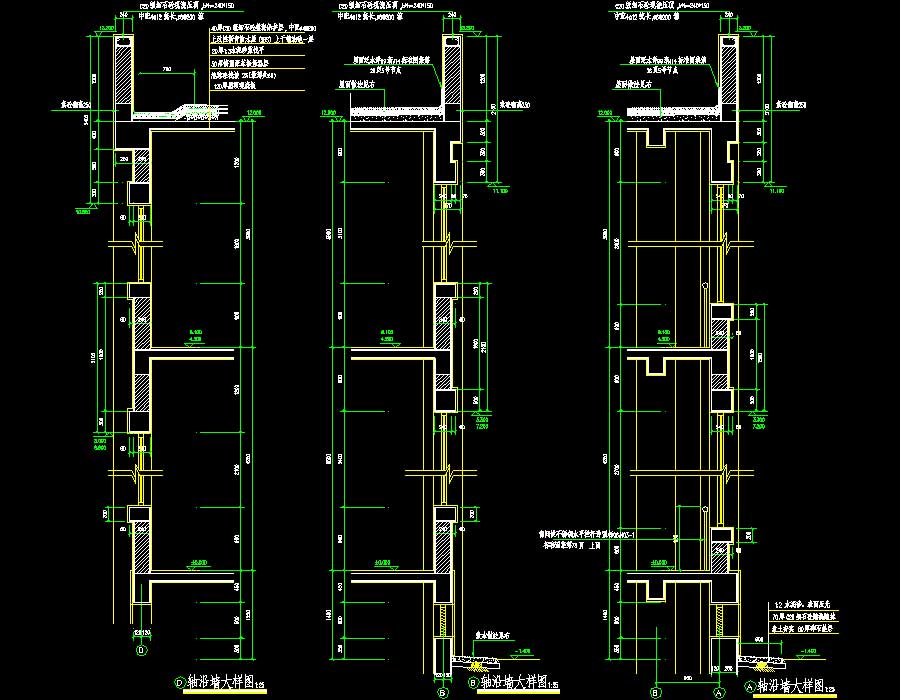

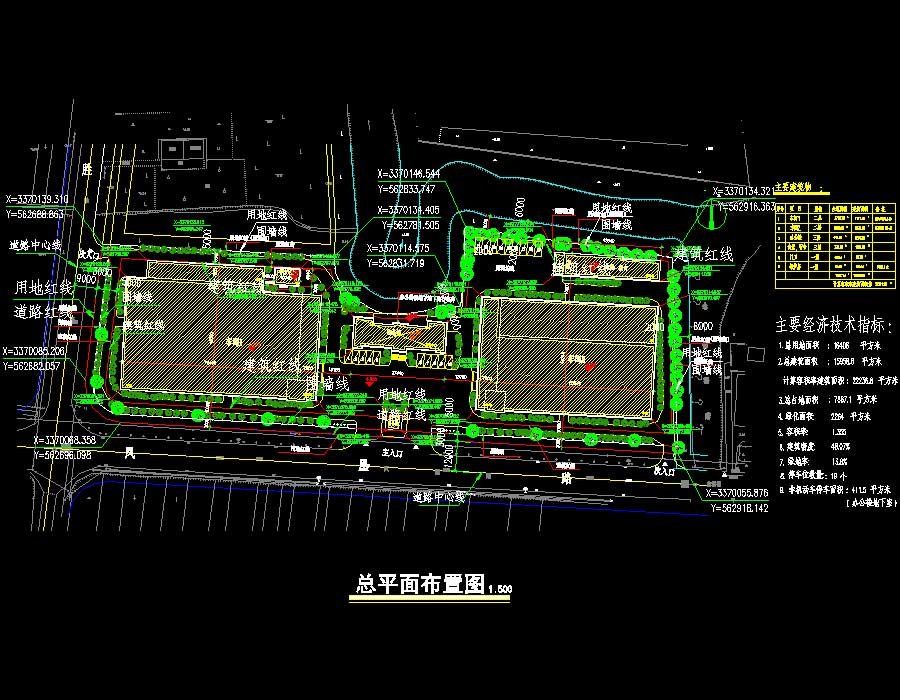

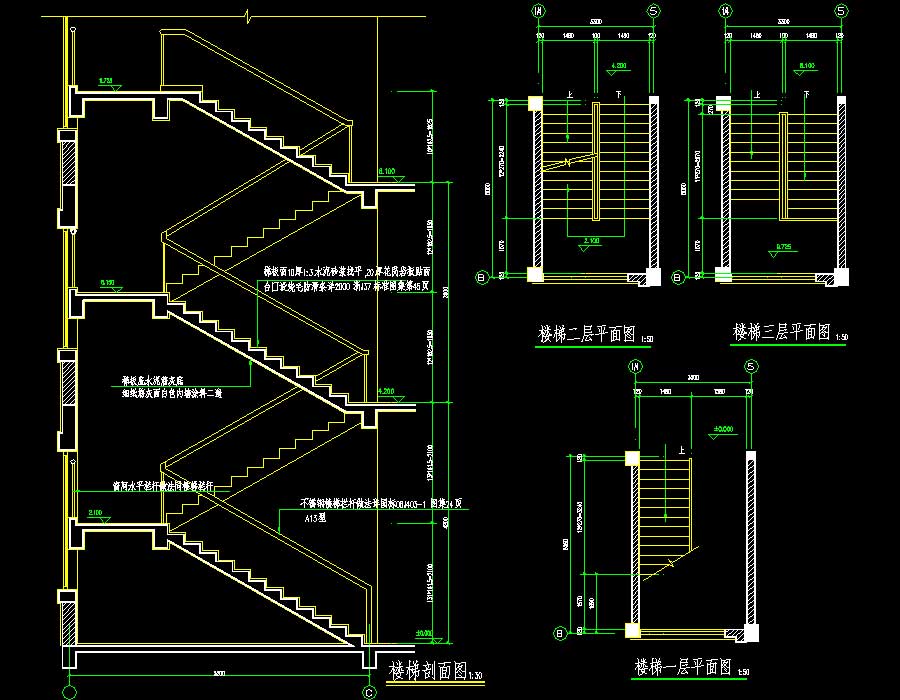

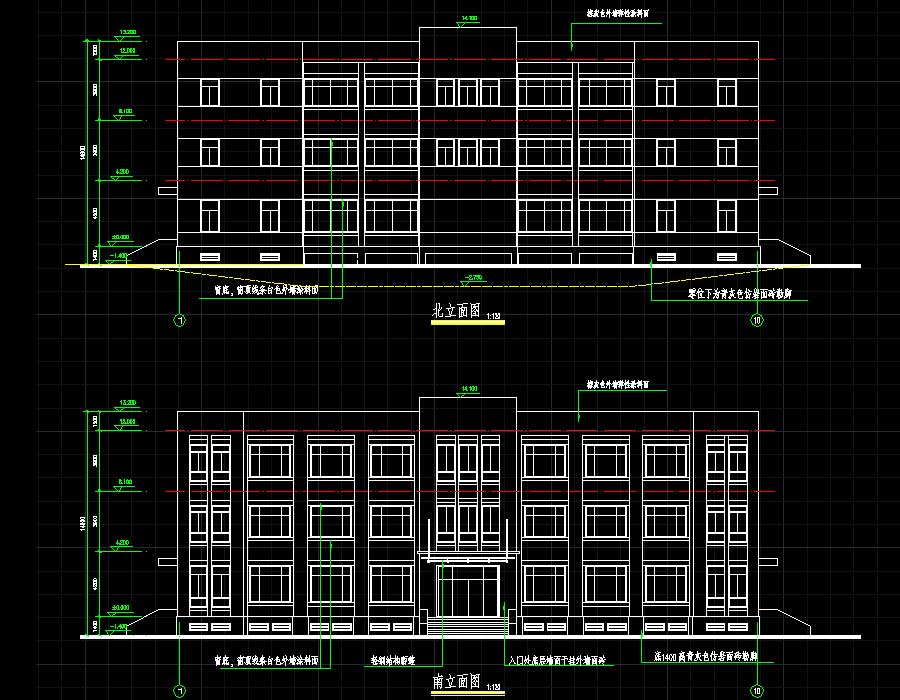

说明:该项目为某新材料有限公司新建办公楼、宿舍、食堂、锅炉房、车间建筑、结构施工图及门卫室建筑施工图,其中,办公楼地上建筑面积1234.68平方米(另地下室面积411.56平方米),地上3层,地下1层,高13.25米,现浇框架结构;车间1,建筑面积7676.8平方米,地上2层,高13.8米,现浇混凝土框架结构;车间2,建筑面积5873.1平方米,地上2层,高13.8米,现浇混凝土框架结构;厂区锅炉房,采用有机热载体炉,建筑面积69.4平方米,单层混凝土框架结构,高8.3米;新建食堂、宿舍楼,底层为职工食堂及活动室,二、三层为职工宿舍,地上3层,高12.8米,现浇框架结构。图纸内容含:建筑专业,总平面布置图、建筑设计说明、地下室平面图、建筑平面图、立面图、剖面图、厕所、卫生间平面布置图、屋顶平面图、屋面节点详图、电梯井道尺寸、沿墙大样图、楼梯详图、厕所,盥洗平面布置图;结构专业,结构设计说明、桩位布置平面图、基础布置平面图、墙柱结构平面图、柱子配筋图、基础配筋图、结构平面图、梁配筋图、顶层梁配筋图、顶层结构平面图、楼梯配筋图、沿墙大样图、室外楼梯配筋图、柱网布置平面图、节点详图。
建筑面积:1234.68㎡/411.56㎡/7676.8㎡/5873.1㎡/69.4㎡地上层数:建筑高度:3,2,2,1,3m地下层数:1层高度类别:低层图纸深度:施工项目地址:浙江省设计时间:2014建筑风格:现代效果图:无
