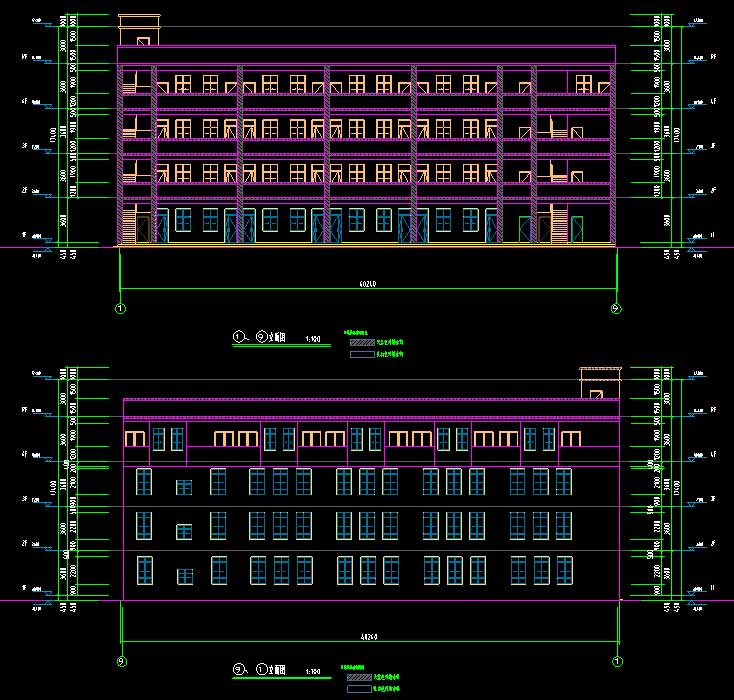

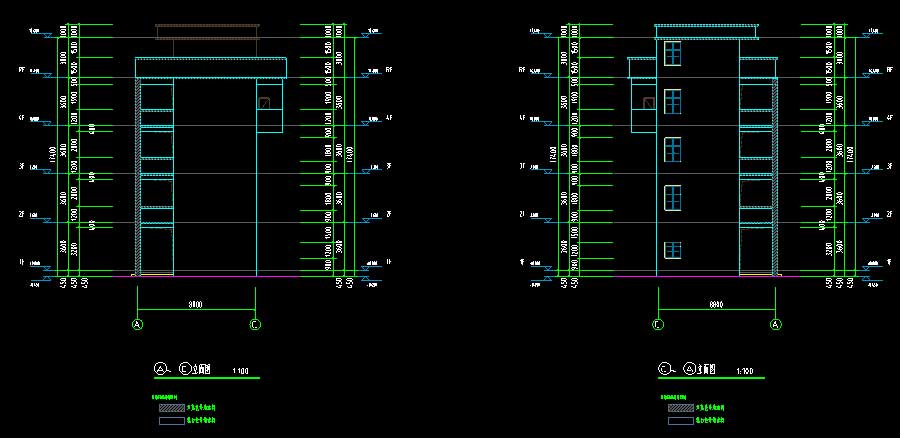

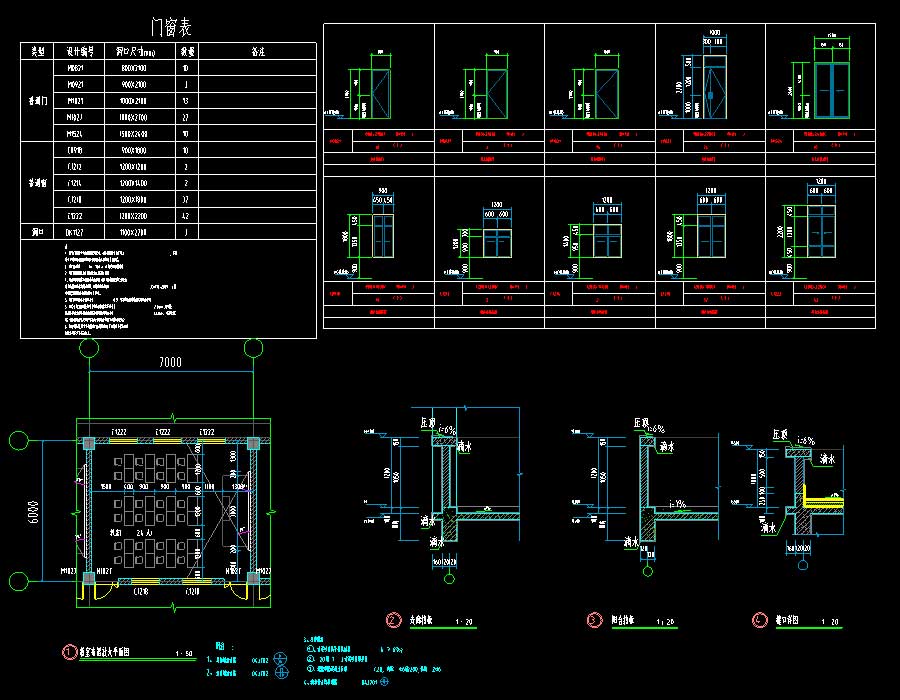

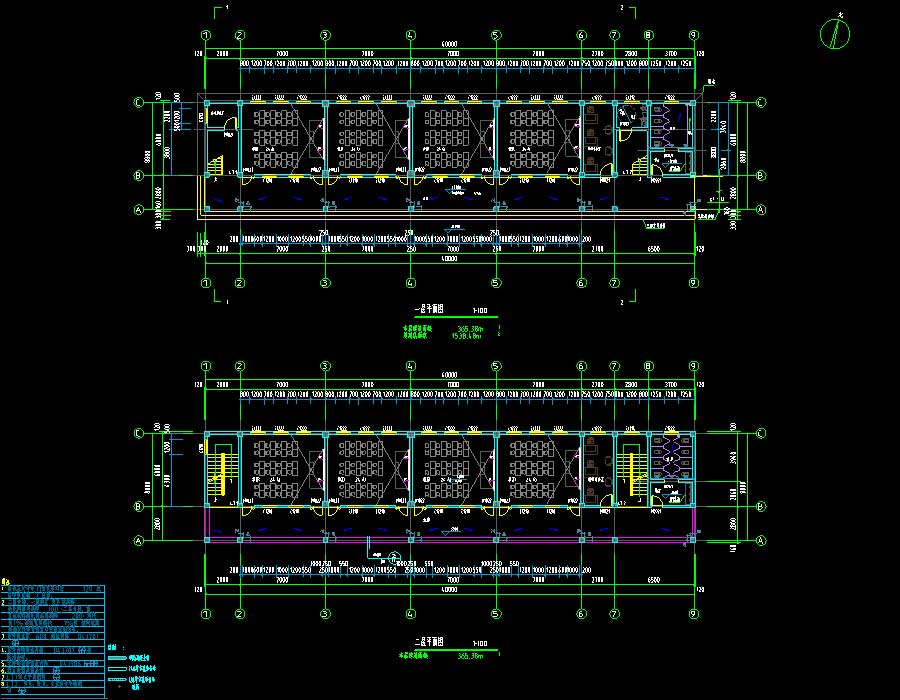

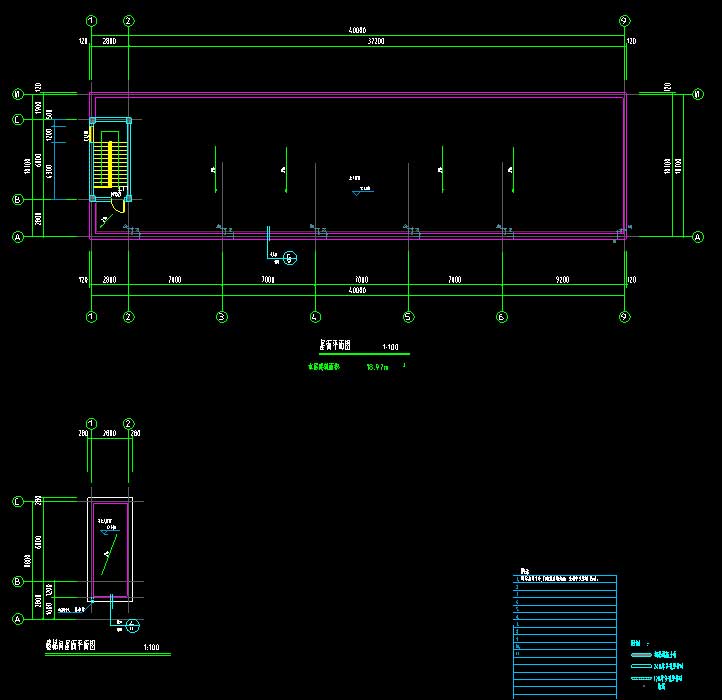

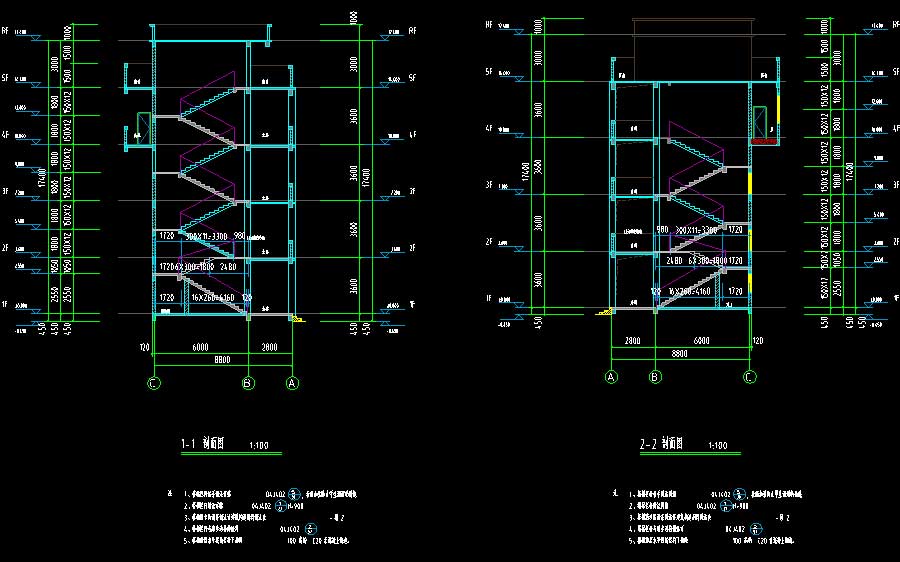

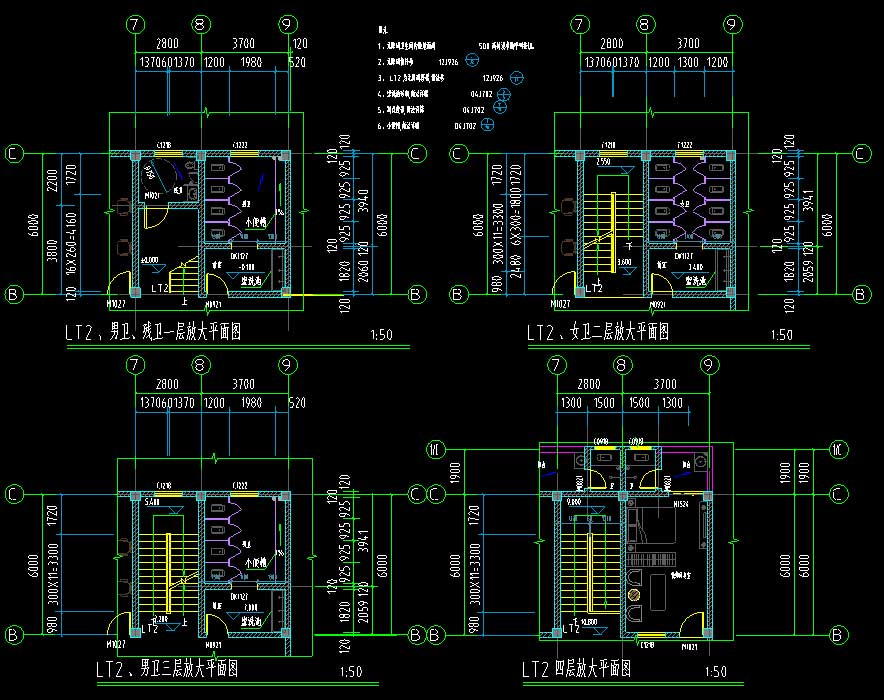

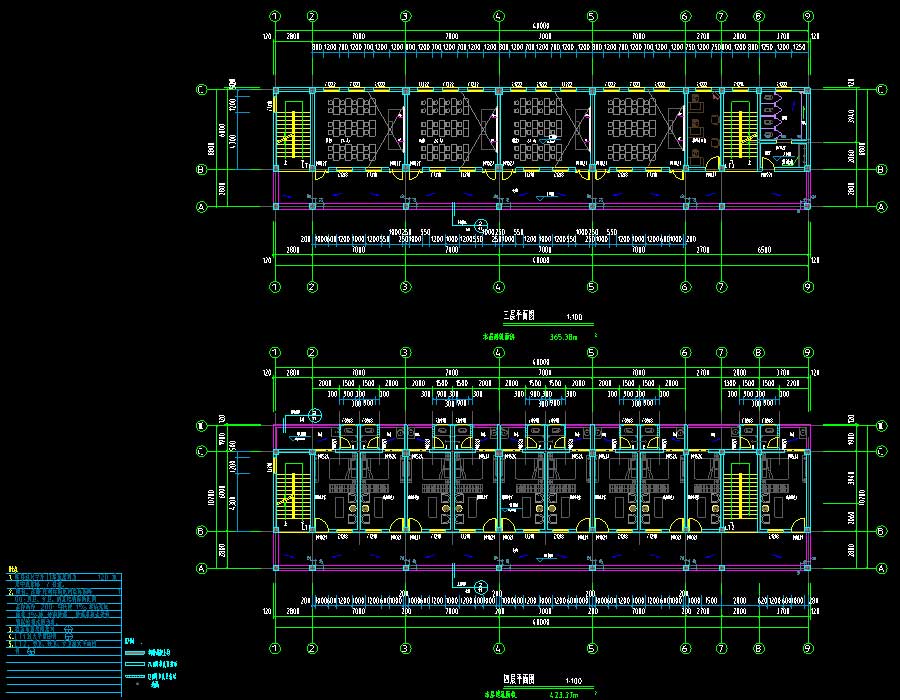

说明:某多层小学教学综合楼建筑施工图,主要结构形式为框架结构,建筑高度为17.85米,地上层数4层,总建筑面积为2645.3平方米,建筑基底面积为365.38平方米。本教学综合楼共设计12个教室,每个教室容纳24名学生。图纸内容含:建筑说明,平面图,立面图,剖面图,屋面平面图,楼梯间屋面平面图,楼梯平面放大图,节点详图,男卫、女卫、残卫详图,门窗表及门窗详图,建筑构造用料做法表。
建筑面积:2645.3㎡建筑高度:17.85m地上层数:4层地下层数:高度类别:多层图纸深度:施工项目地址:广东省设计时间:2016效果图:无建筑风格:现代
