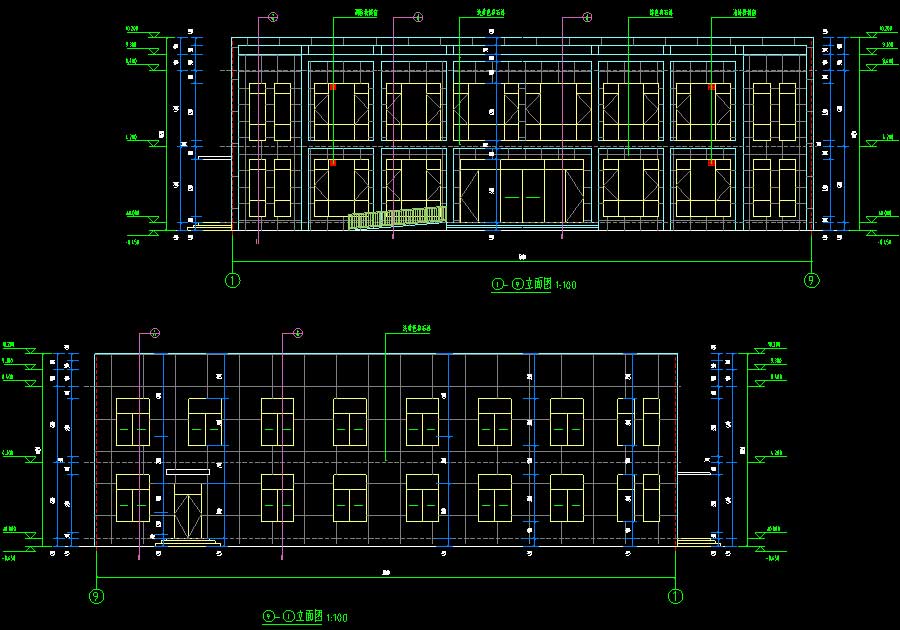

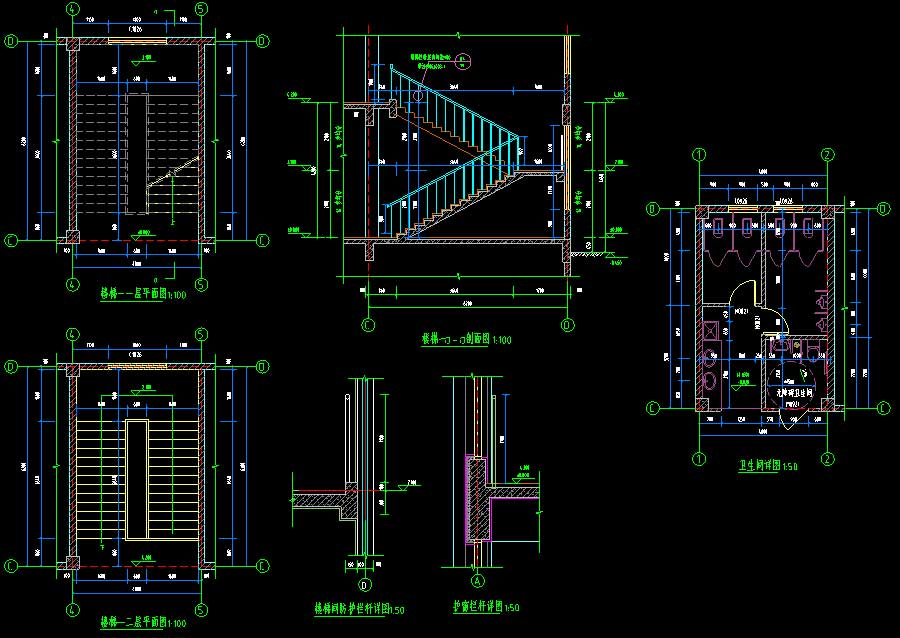

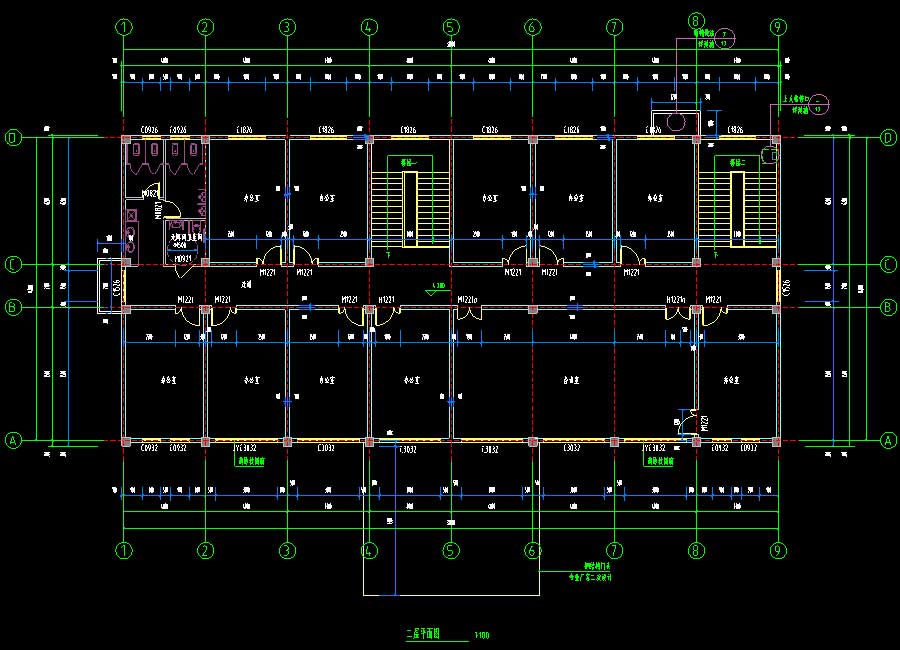

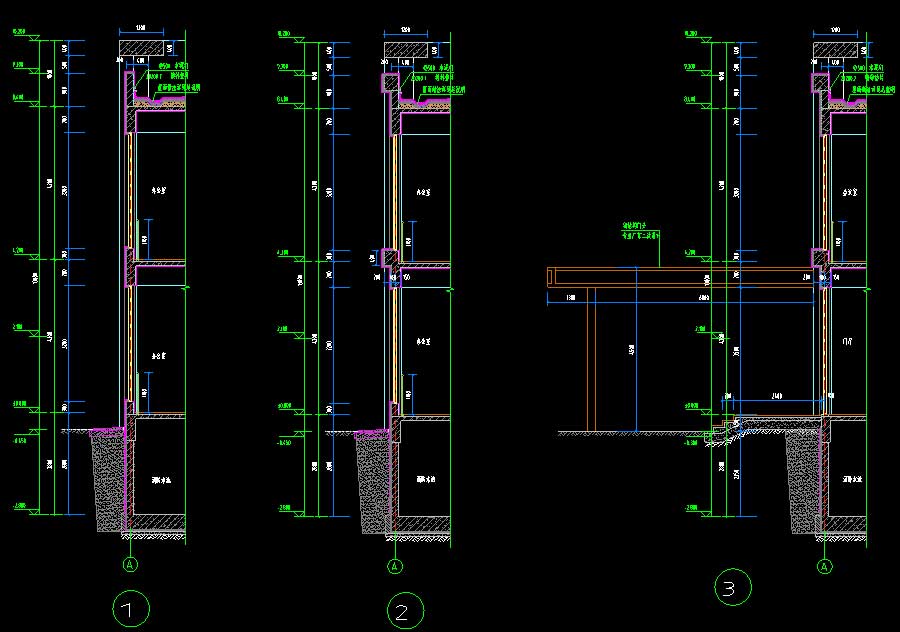

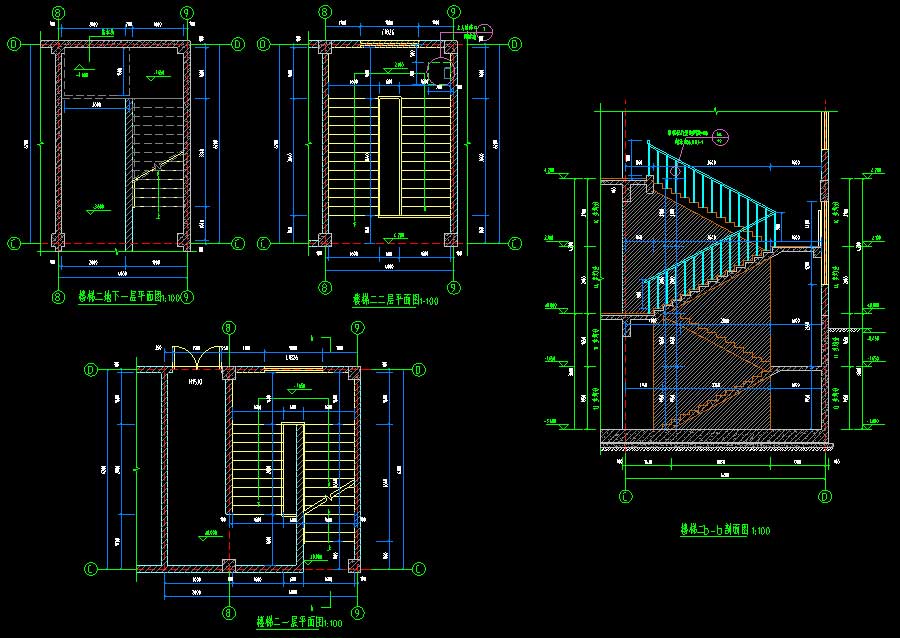

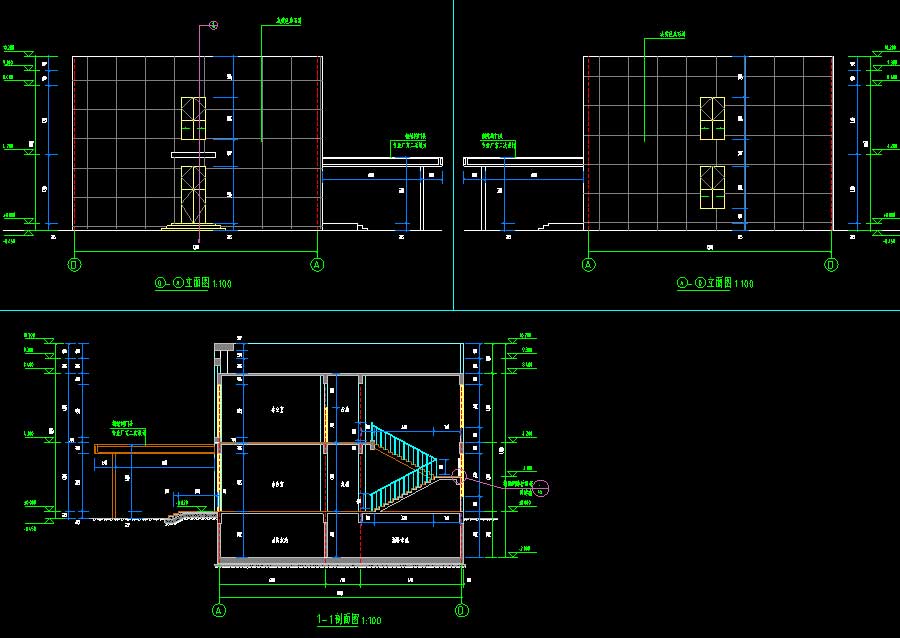

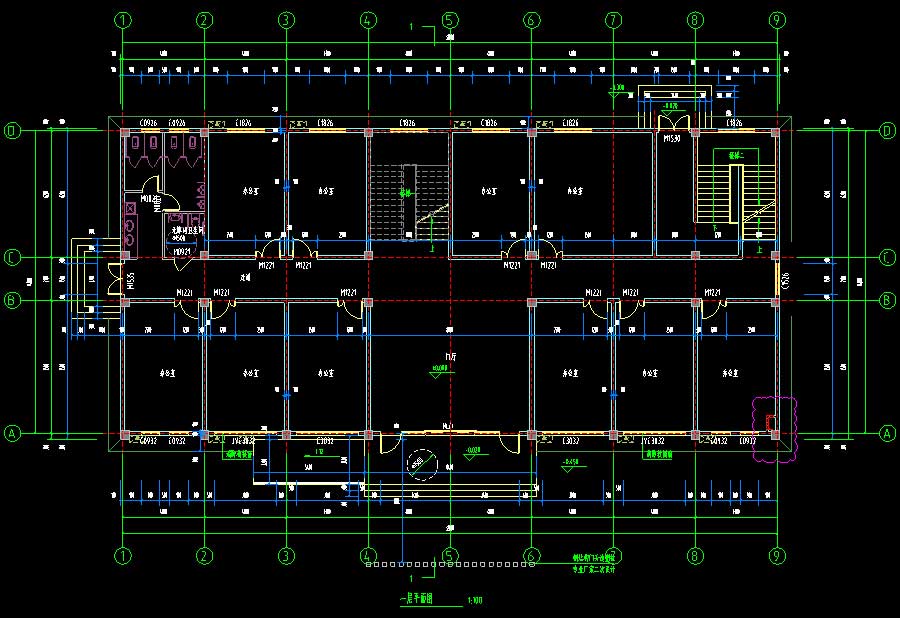

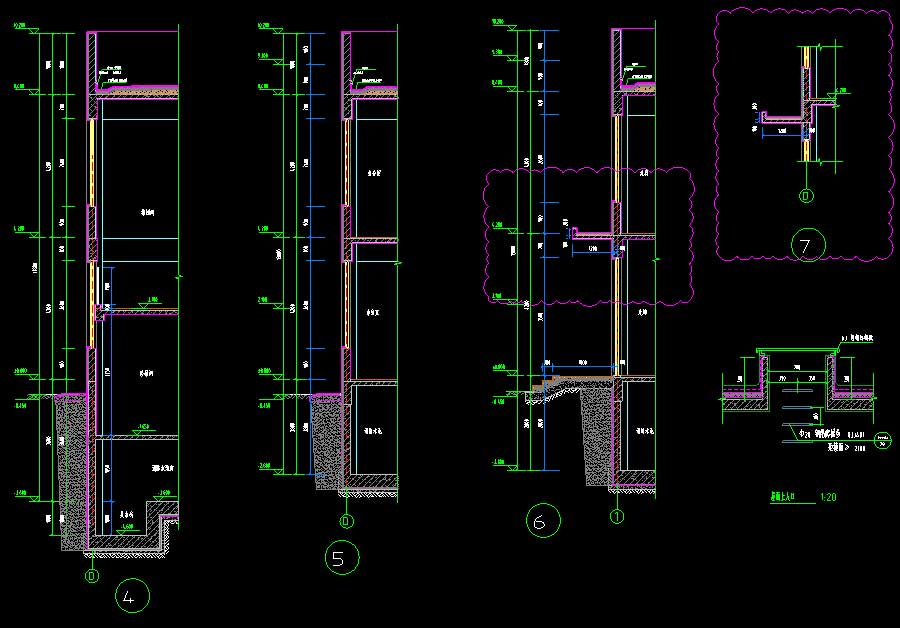

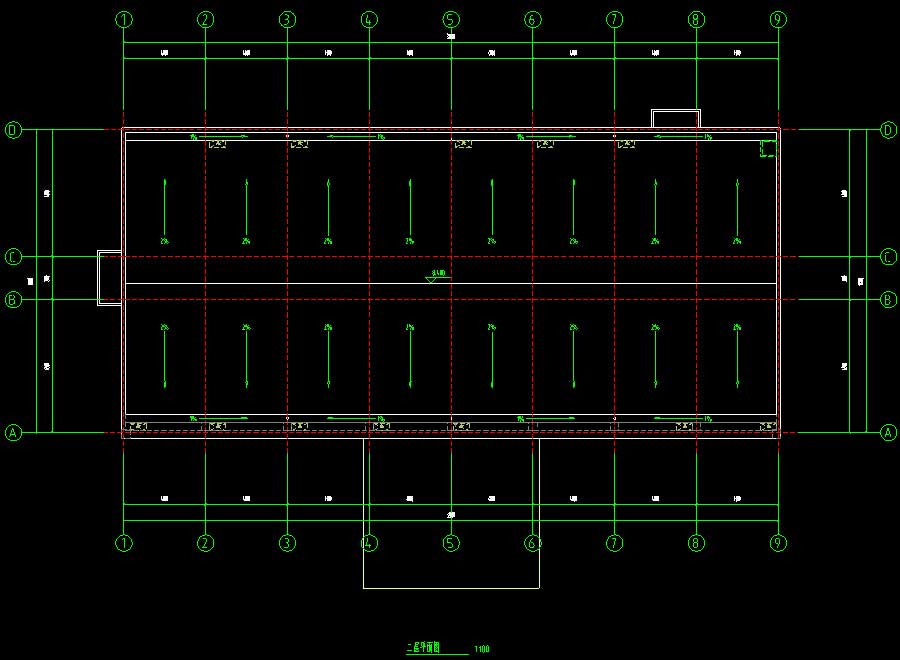

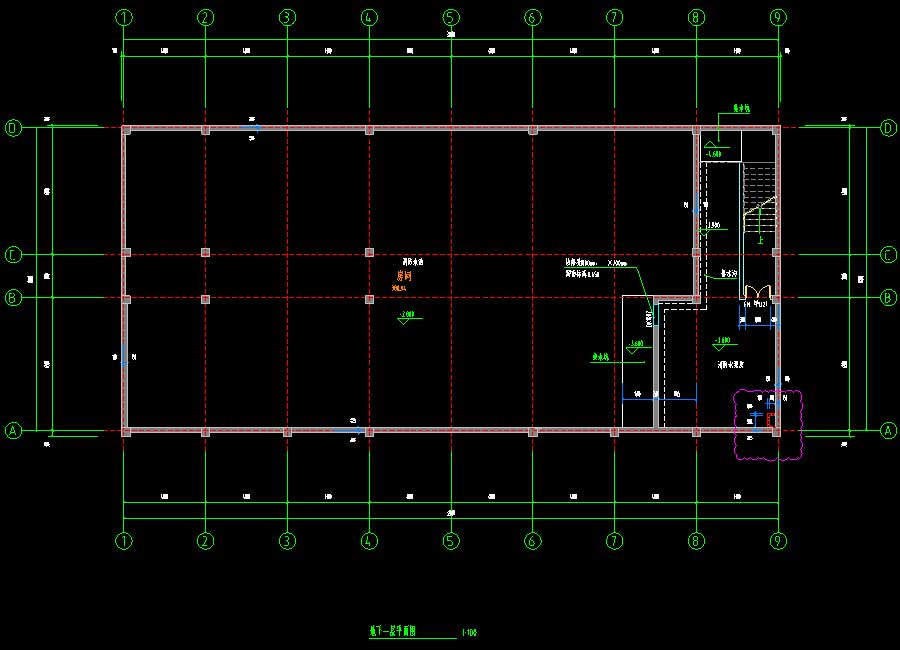

说明:某低层研发楼多专业施工图,抗震设防烈度为7度,主要结构形式为钢筋混凝土框架结构,建筑高度为10.65米(室外地面至女儿墙),地上层数2层,总建筑面积为1450.92平方米,基底建筑面积为483.64平方米。含有两个PKPM结构模型。本结构采用独立基础,由于基础埋置较深,遂将基础梁提深至室内地坪处,通过计算,地梁层刚度已远大于嵌固层的要求,但该层没有做180mm厚楼板,另外如果将嵌固端取在基础顶,首层框架柱软件则不考虑强柱跟的增大系数。基于以上考虑,建立两种不同嵌固端模型取包络值。图纸内容含:建筑说明,绿色建筑设计专篇,平面图,立面图,剖面图,楼梯详图,卫生间详图,墙身大样,门窗表,门窗详图;结构说明,绿色建筑设计专篇(结构专业),基础布置图,配筋图,结构布置图,楼梯大样图。专业包括建筑、结构。
建筑面积:1450.92㎡地上层数:2层建筑高度:10.65m地下层数:高度类别:低层图纸深度:施工项目地址:江苏省设计时间:2020建筑风格:现代效果图:无
