34层超高层办公楼给排水施工图3714130622-图纸模型-建标库

建标库：图纸模型 > 给水排水 > 消防 > 34层超高层办公楼给排水施工图3714130622

<< 返回列表

34层超高层办公楼给排水施工图3714130622文件大小：31.60M图纸张数：87张推荐人：time6所属分类：给水排水

分享

下载

消防设计：室外消火栓系统,室内消火栓系统,喷淋系统生活供水设计：排水设计：污水系统,废水系统,雨水系统生产供水设计：排水技术：重力排水供水分区：供水方式：供水体制：室外消火栓水量：40L/S室外消火栓水量：40L/S建筑面积：建筑高度：147.8m地上层数：34层地下层数：1层高度类别：超高层图纸深度：施工项目地址：海南省设计时间：2019

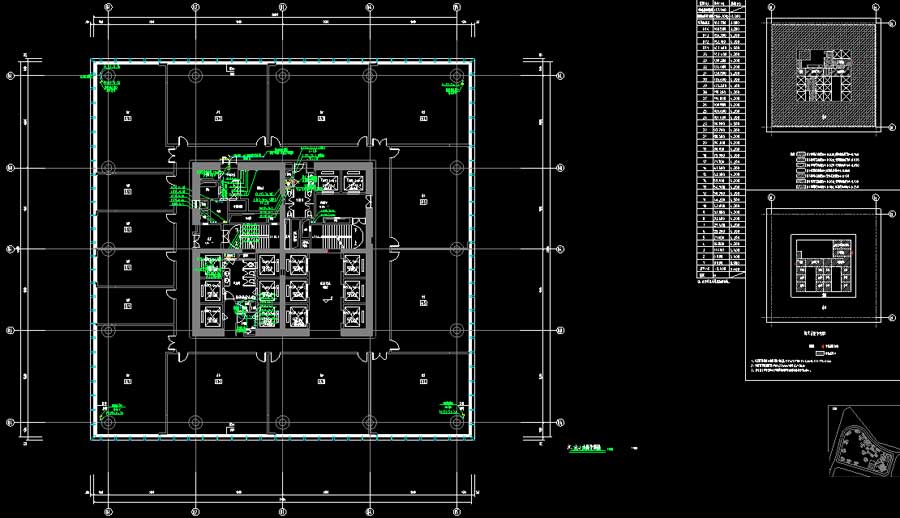

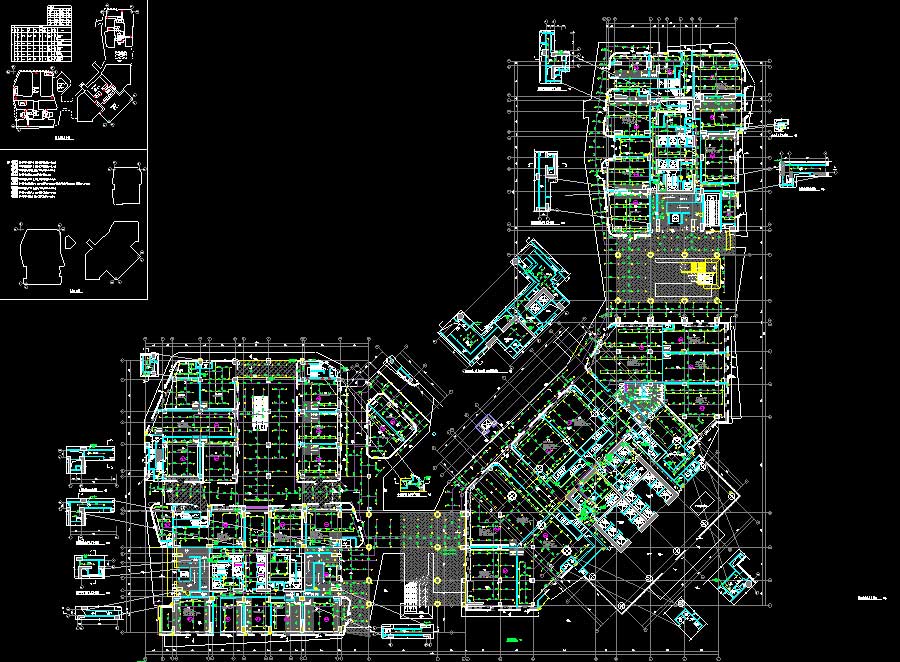

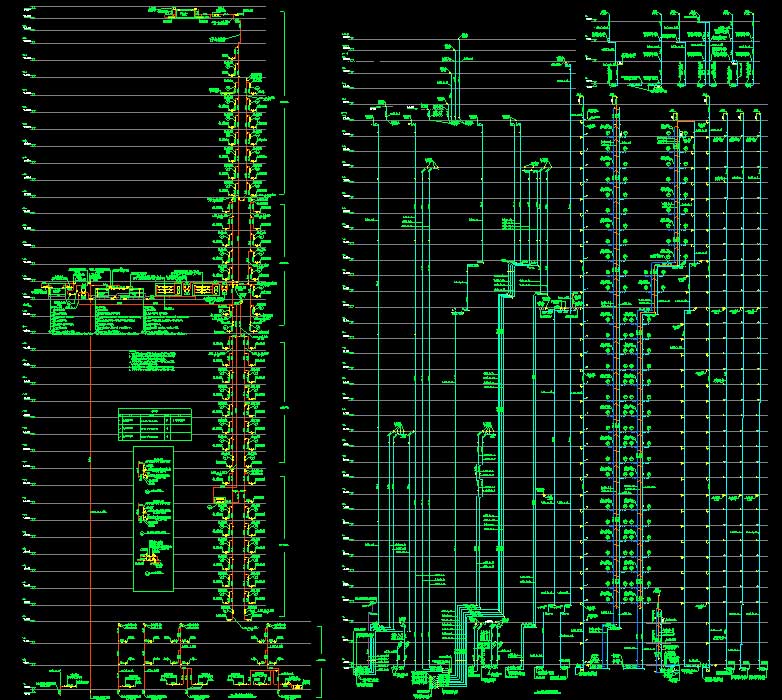

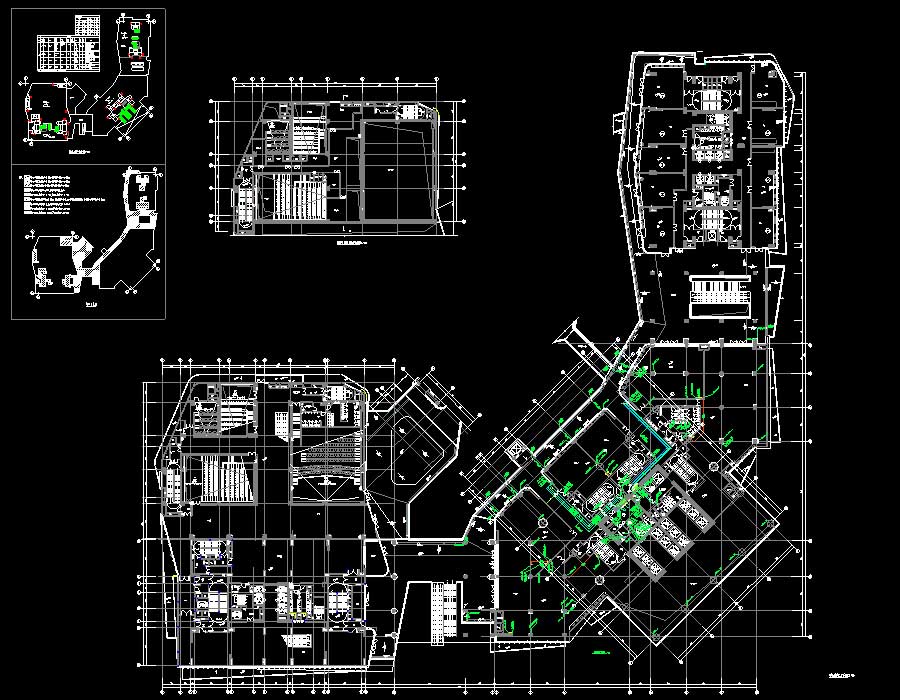

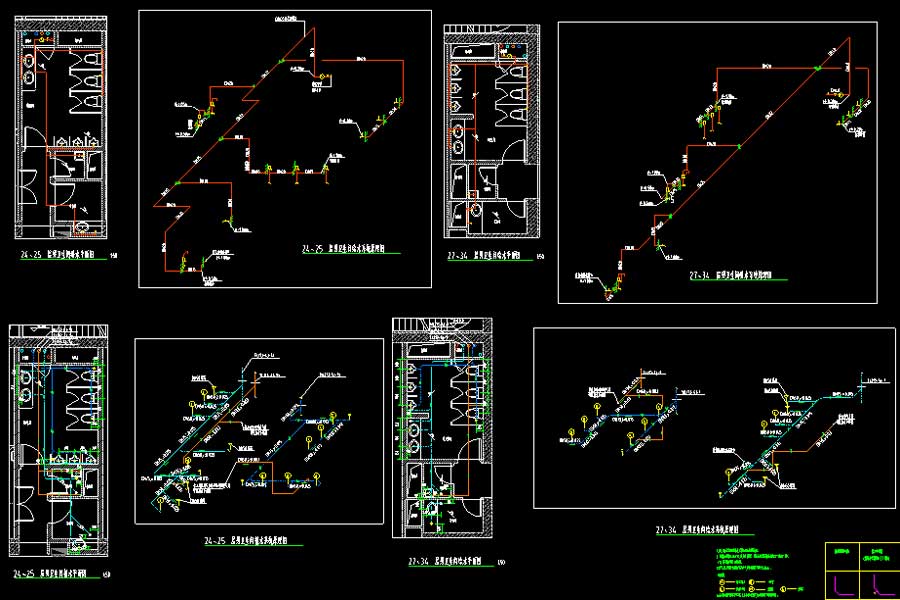

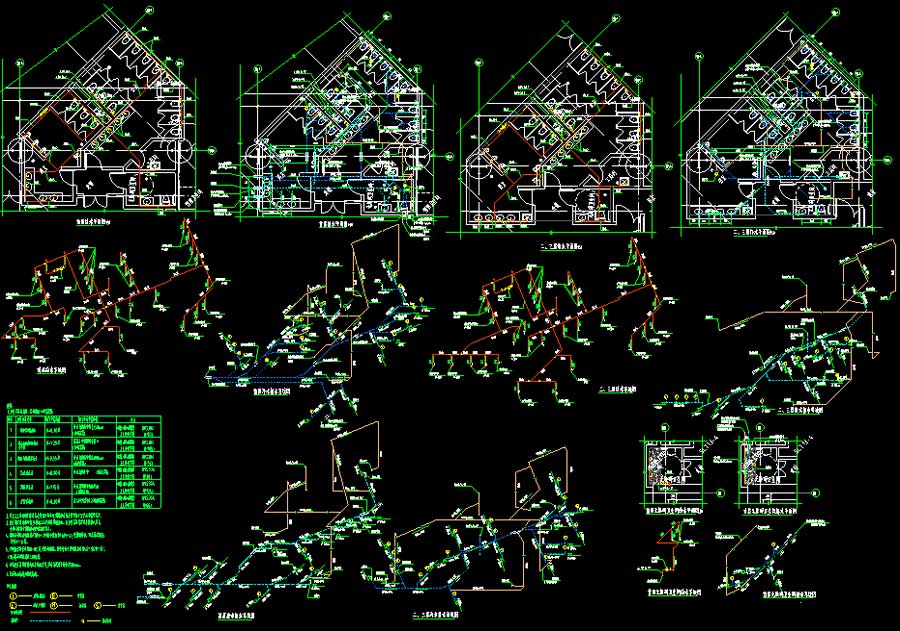

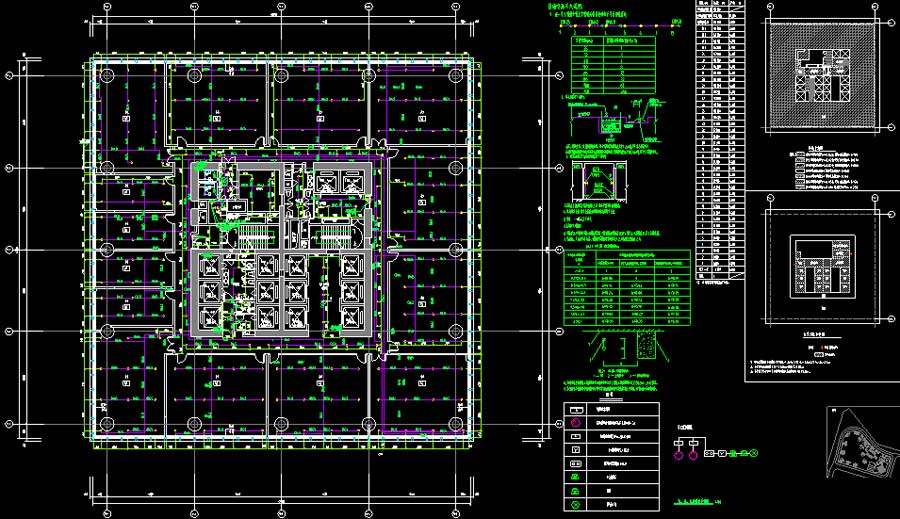

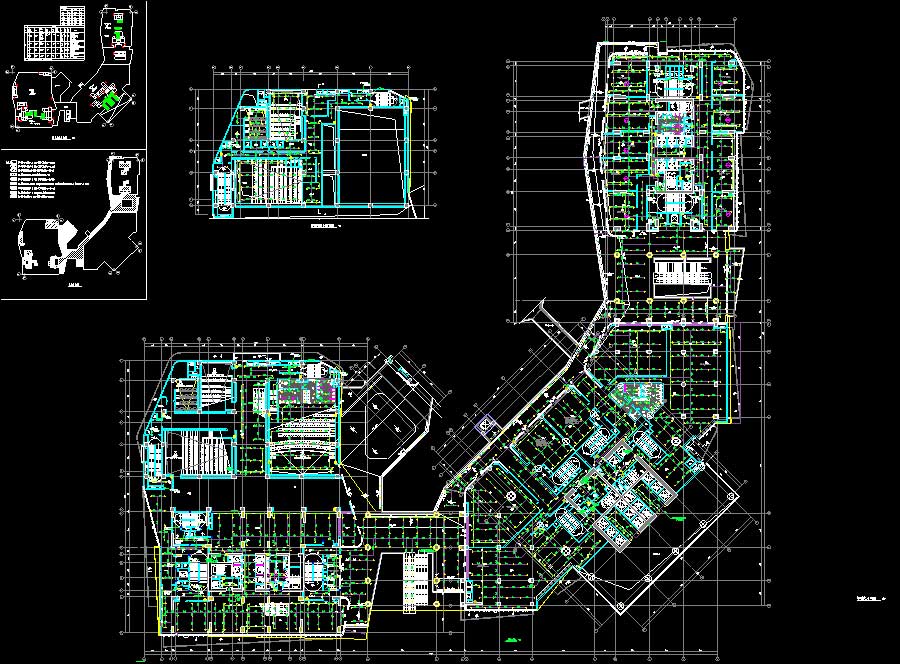

说明：某超高层办公楼给排水施工图，抗震设防烈度为8.5度，建筑高度为147.8米，地上层数34层，地下层数为1层。设计范围:室内给水系统、生活排水系统，雨水排水系统及红线内室外给排水系统；服务于本工程的给排水设备房大样及构筑物大样；本工程用地红线范围内四期办公、商业、地下室部分室内外的消火栓系统、自动喷水灭火系统、气体灭火系统、建筑灭火器配置及设备房。无单独地库部分图纸。图纸内容含：给排水说明，节水节能措施专篇，给排水图例及标准大样，地上室内消火栓系统原理图，地上自动喷水灭火系统原理图，消防平面图，喷淋平面图，23F(避难层)消防转输水泵房基础平面图，23F(避难层)减压阀间、湿报间及消防转输水泵房管道平面图，23F(避难层)消防转输水泵房管道系统图，地上给水系统原理图，地上排水系统原理图，虹吸雨水系统原理图，给排水平面图，卫生间给排水详图，23F(避难层)生活水泵房管道平面及系统图，23F(避难层)生活水泵房基础平面图。
