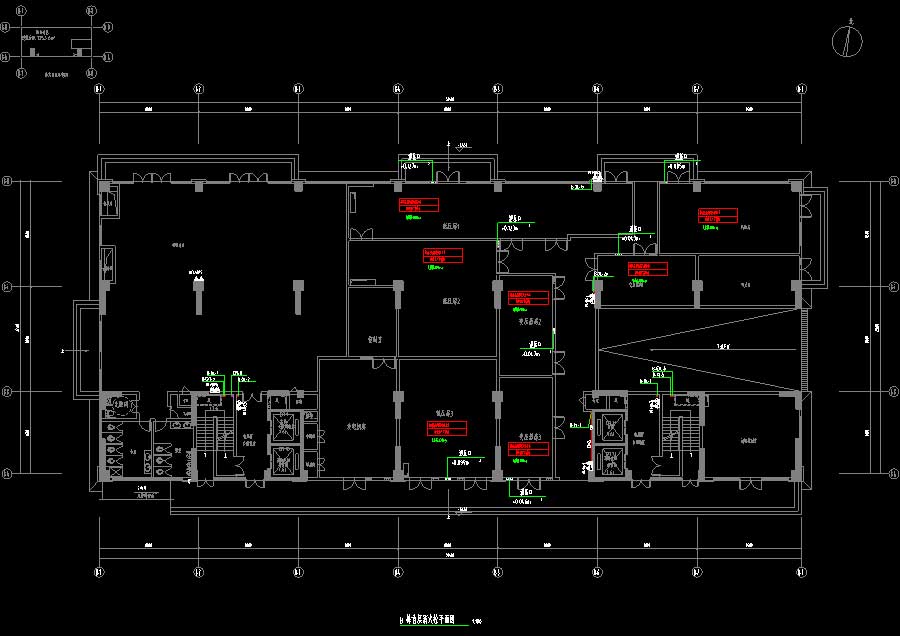

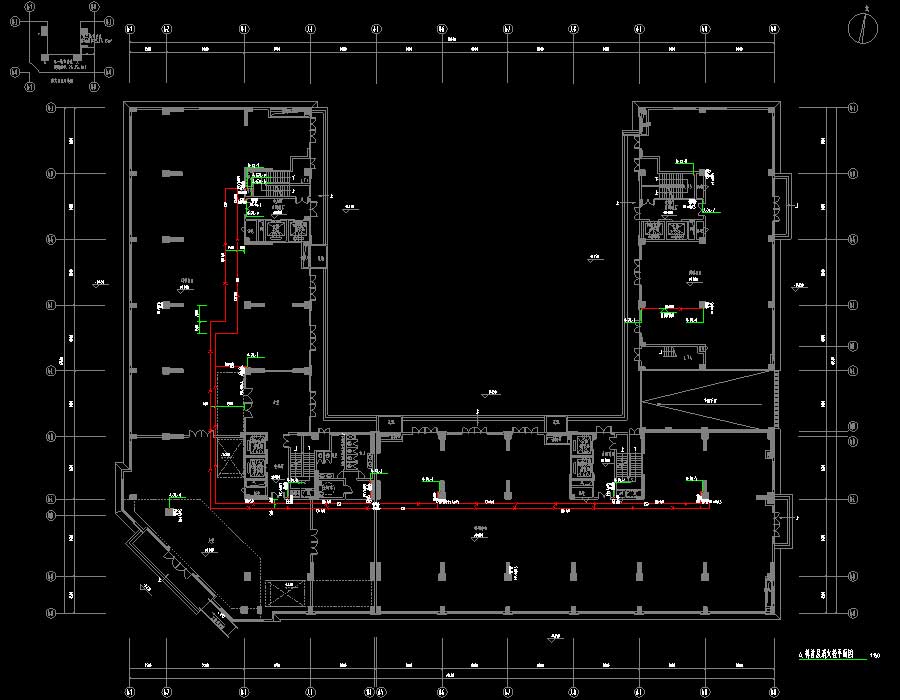

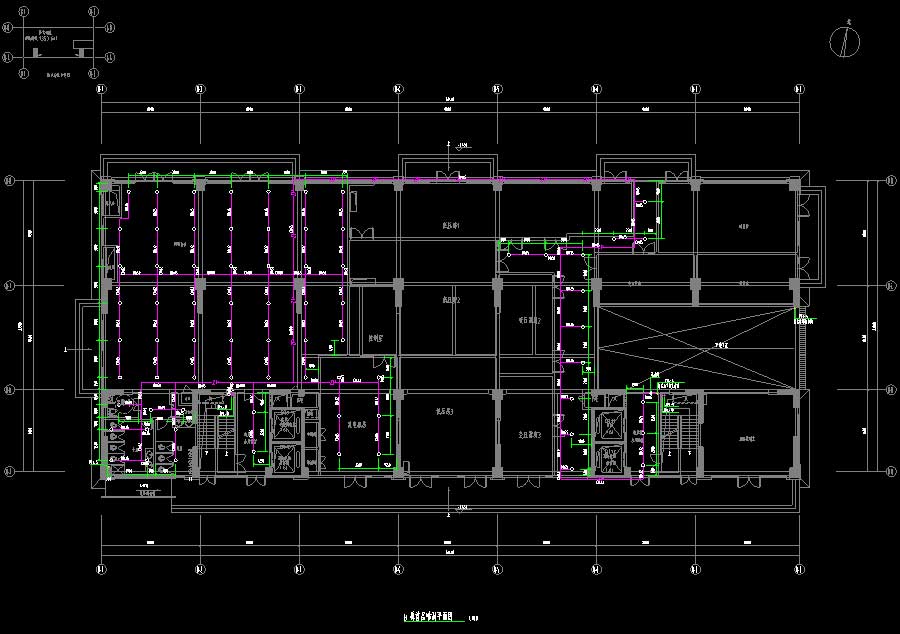

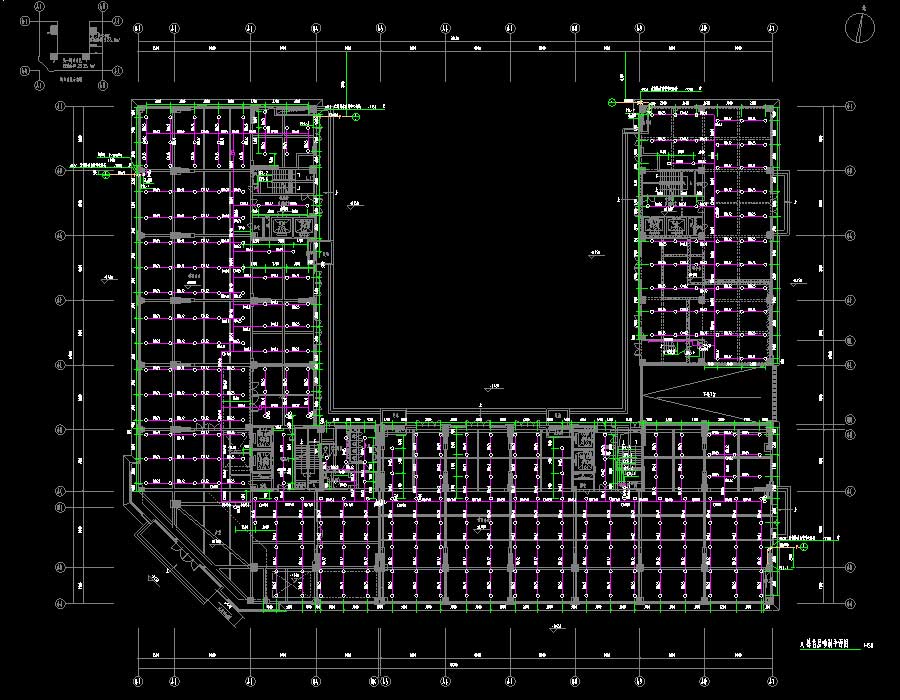

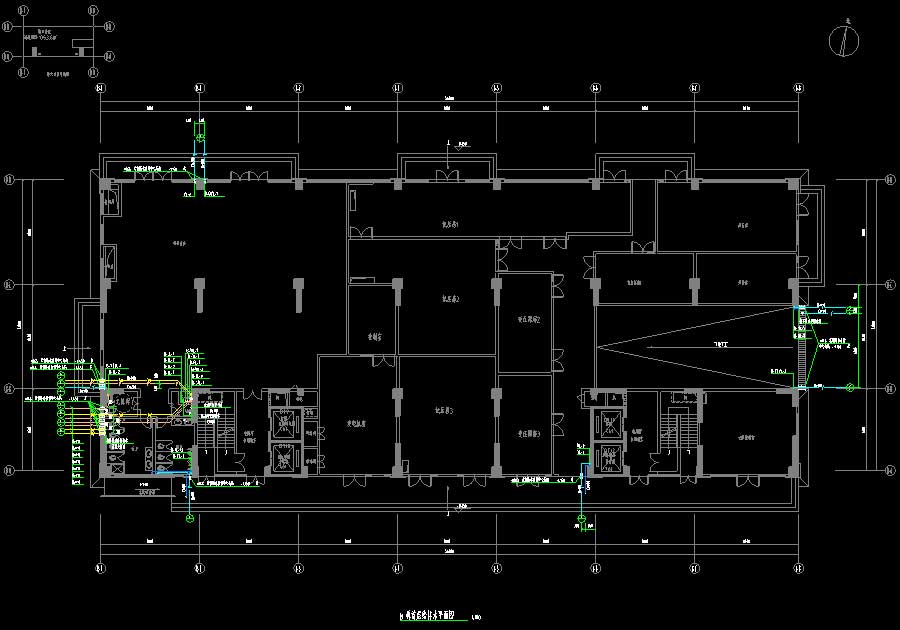

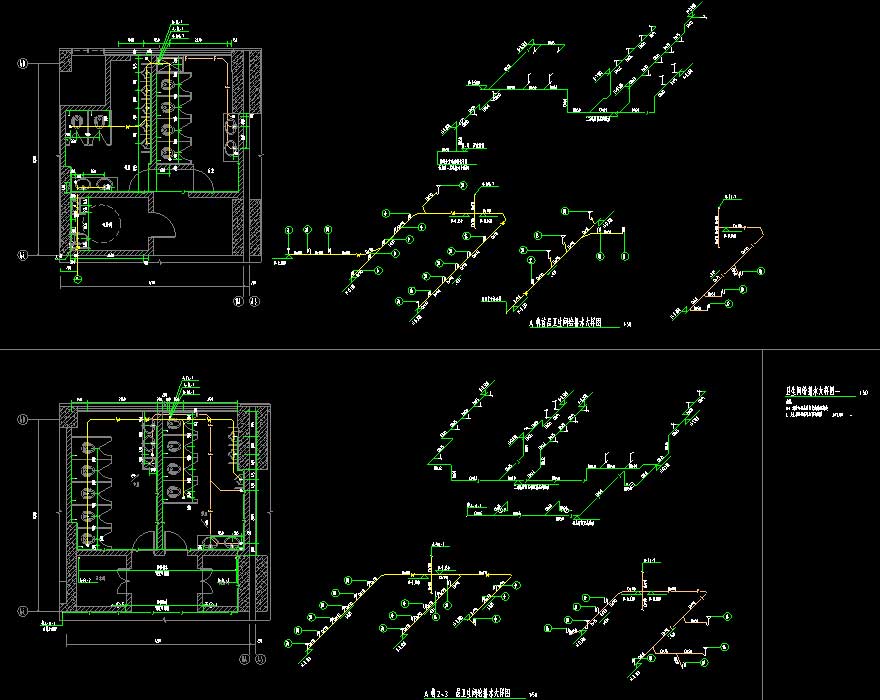

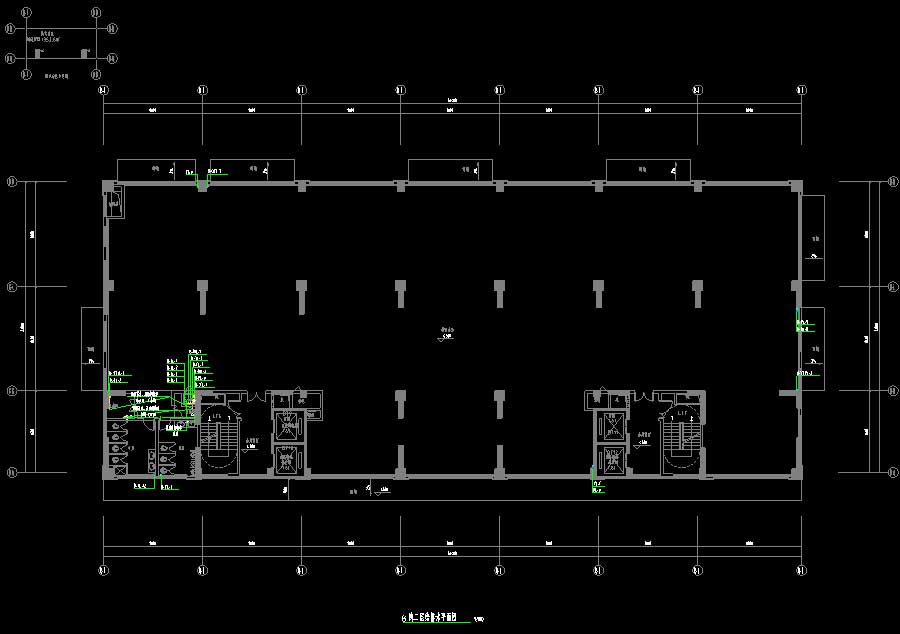

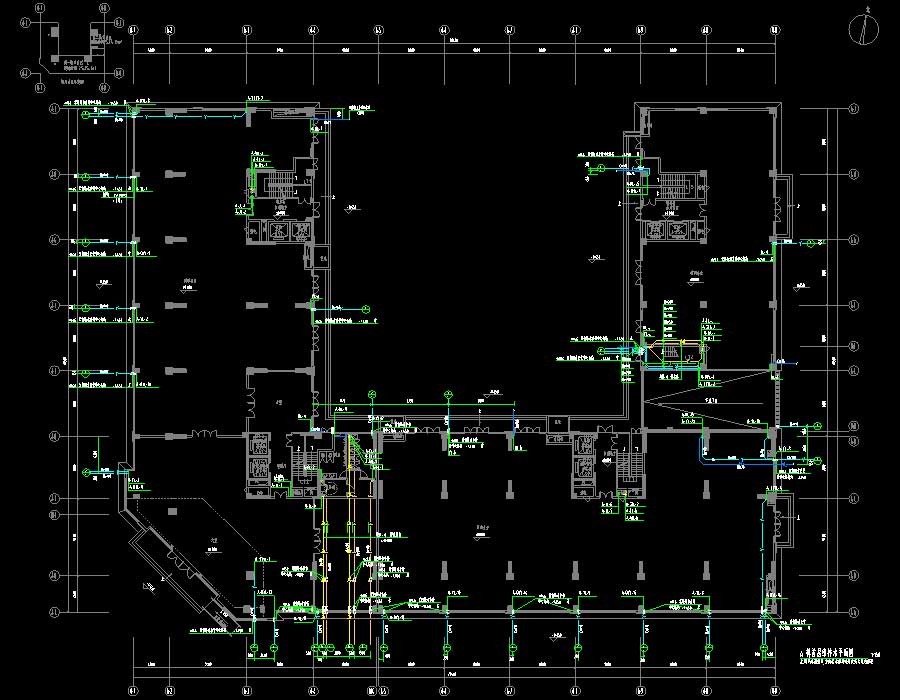

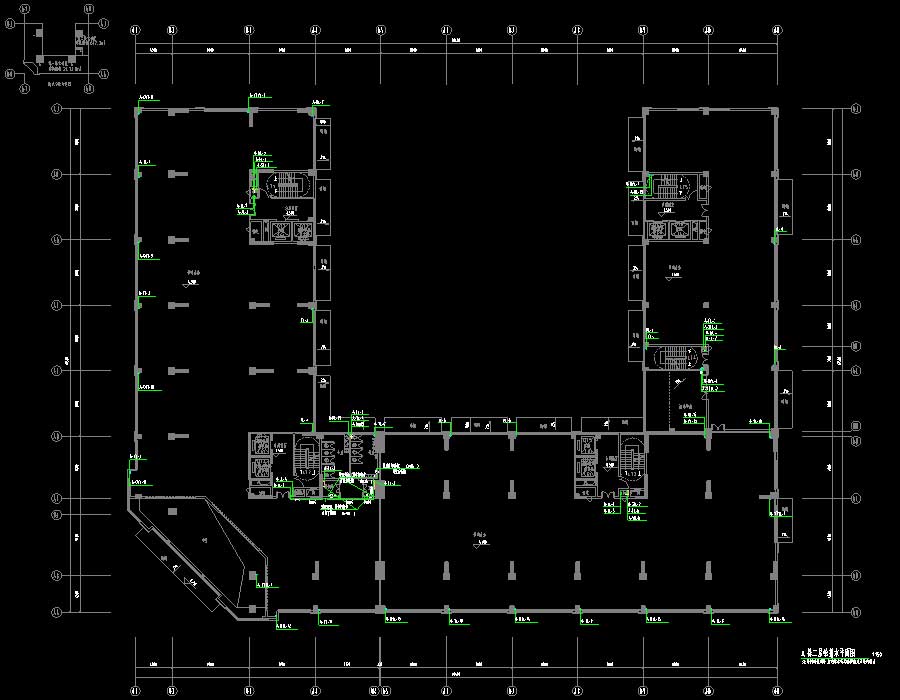

说明:某高层科研楼给排水施工图,本工程占地面积4534.6平方米,总地下建筑面积10923.4平方米,总建筑面积71536.2平方米,其中计容总建筑面积60182平方米,建筑高度为91.5米,建筑耐火等级为一级,抗震设防烈度为七度,建筑工程等级为一级,防火设计建筑分类为高层公共建筑。本工程拟建两栋办公楼:A栋19层,B栋20层,地下一层,地下为普通汽车库、人防汽车库设备房、消防水池、水泵房。地下设五个防火分区,其中普通汽车库为两个防火分区、人防汽车库为两个防火分区、设备房为一个防火分区;地上为三个防火分区,每个分区至少有二个安全出口。无单独地库部分图纸。图纸内容含:给排水说明,绿色建筑评价标准统一技术规定设计说明,海绵城市设计专篇,给排水平面图,给水系统原理图,污、废水系统原理图,雨水系统原理图,冷凝水系统原理图,负一层集水井排水大样图,生活水泵房给排水大样图,卫生间给排水大样图,负一层消防平面图,消火栓平面图,消火栓系统原理图,消防水泵房设备定位图,消防水泵房给排水大样图,消防水箱间给排水大样图,喷淋平面图,喷淋系统原理图。
消防设计:室外消火栓系统,室内消火栓系统,喷淋系统生活供水设计:排水设计 :污水系统,废水系统,雨水系统生产供水设计:排水技术:重力排水供水方式 :供水体制:室外消火栓水量:40L/S室外消火栓水量:40L/S建筑面积:71536.2㎡建筑高度:91.5m地上层数:19,20层地下层数:1层高度类别:高层图纸深度:施工项目地址:广东省设计时间:2019
