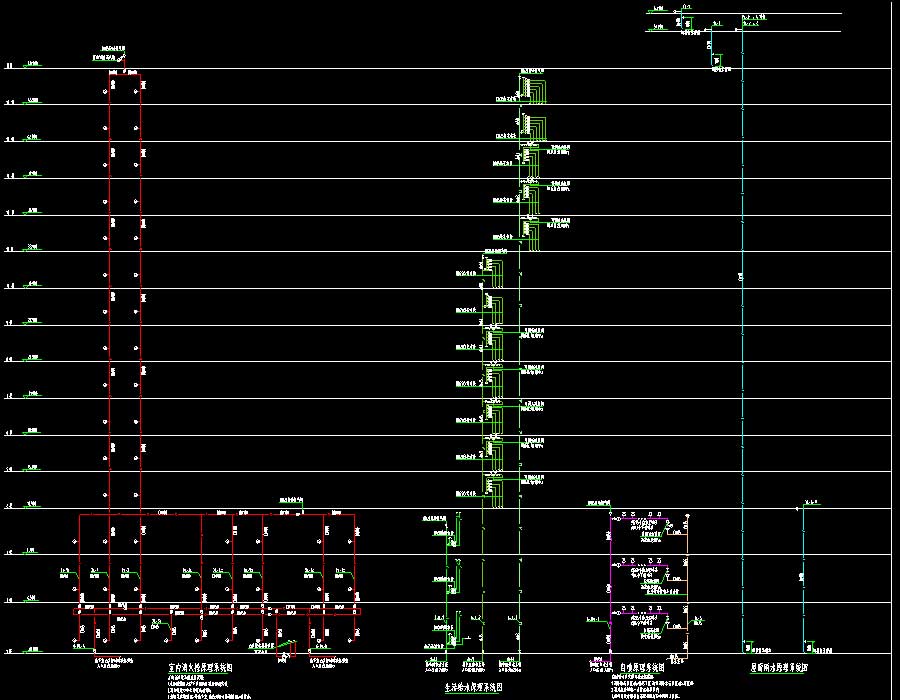

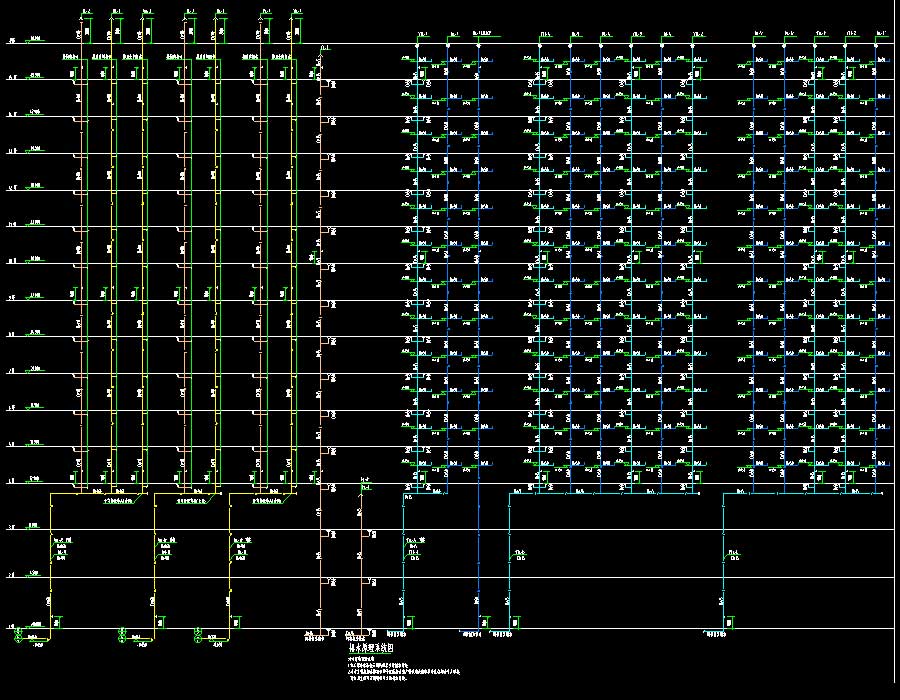

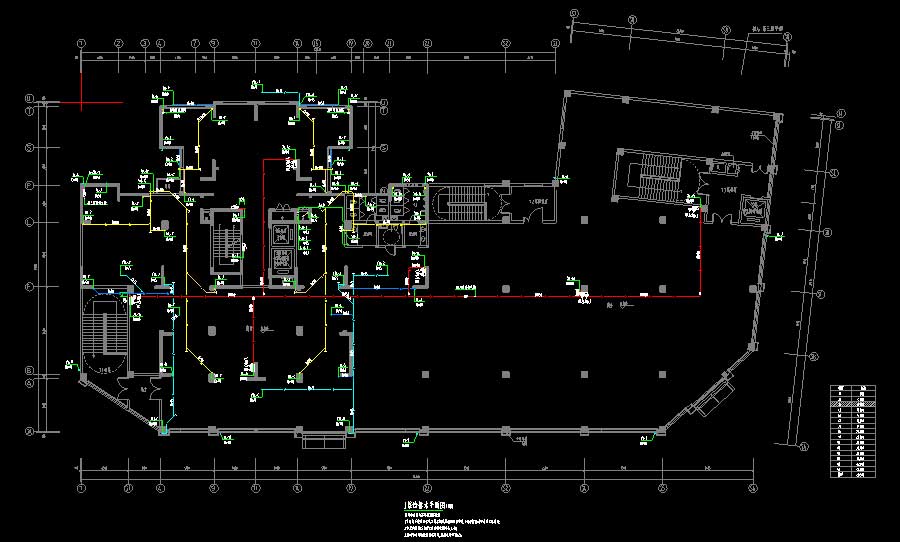

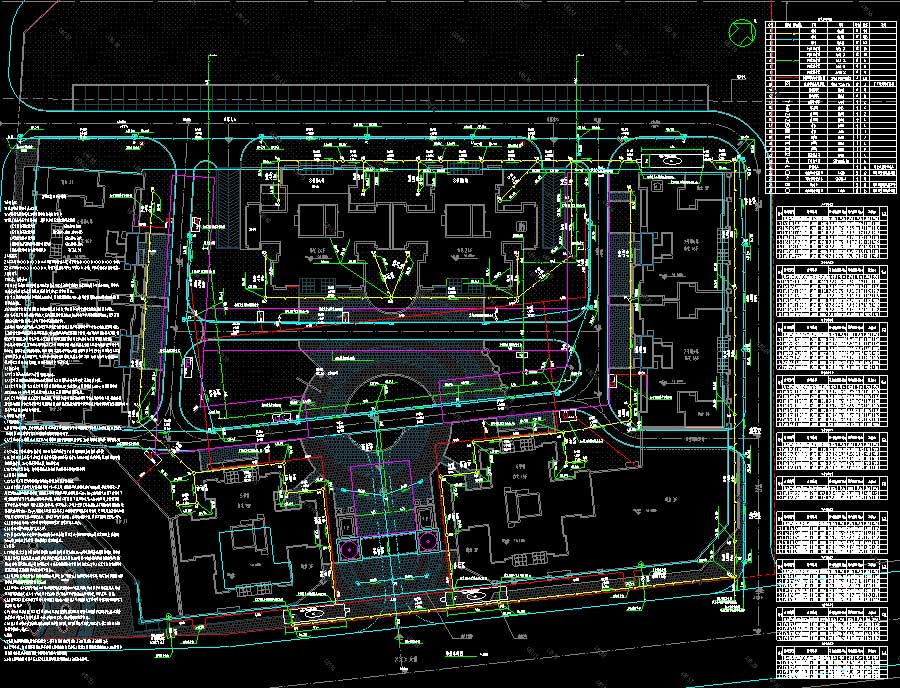

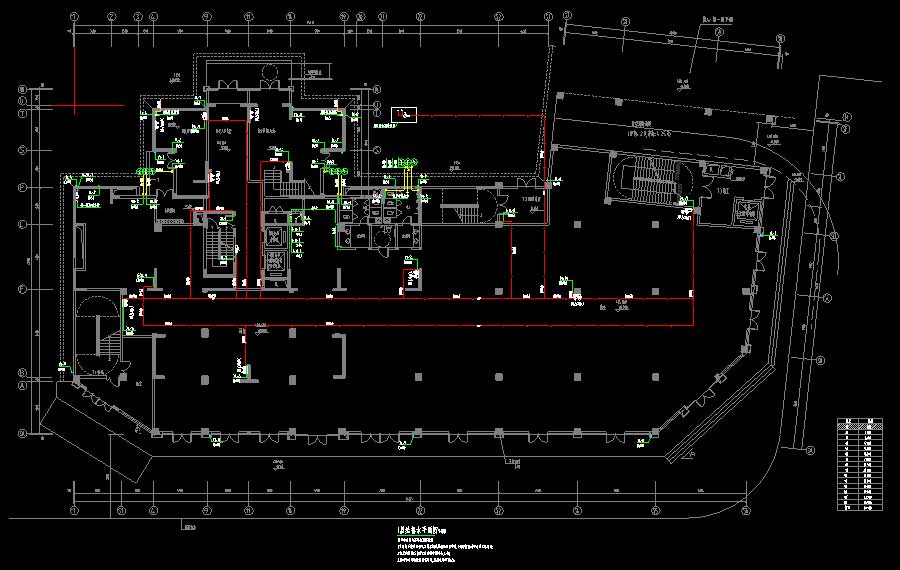

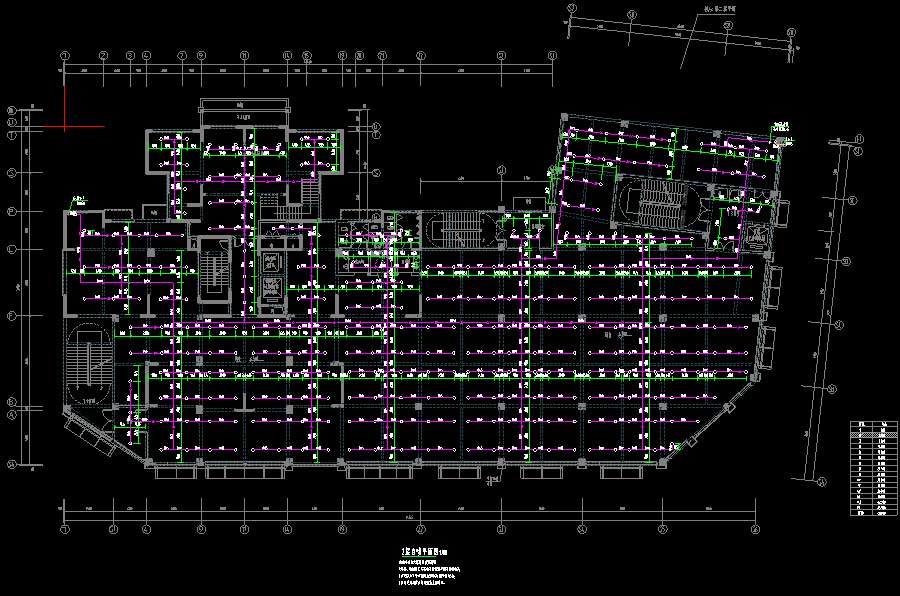

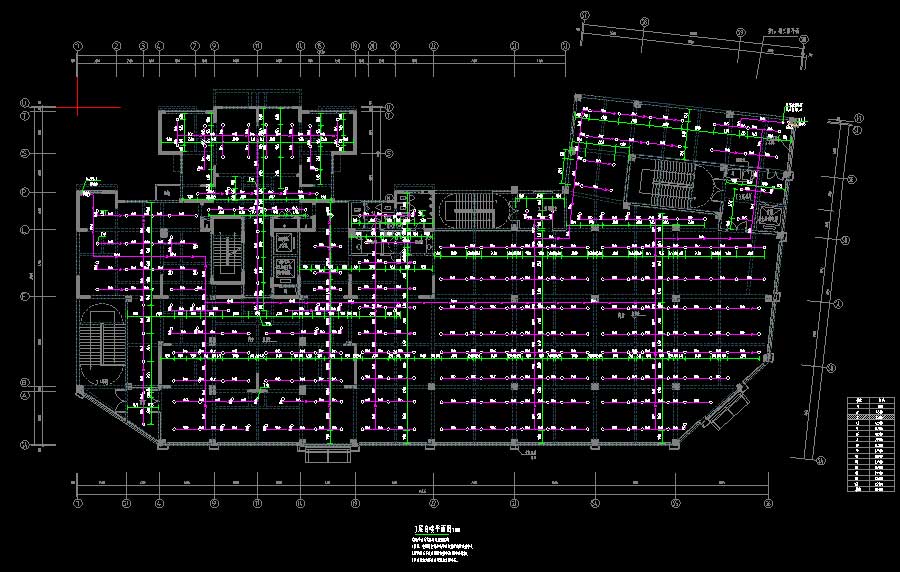

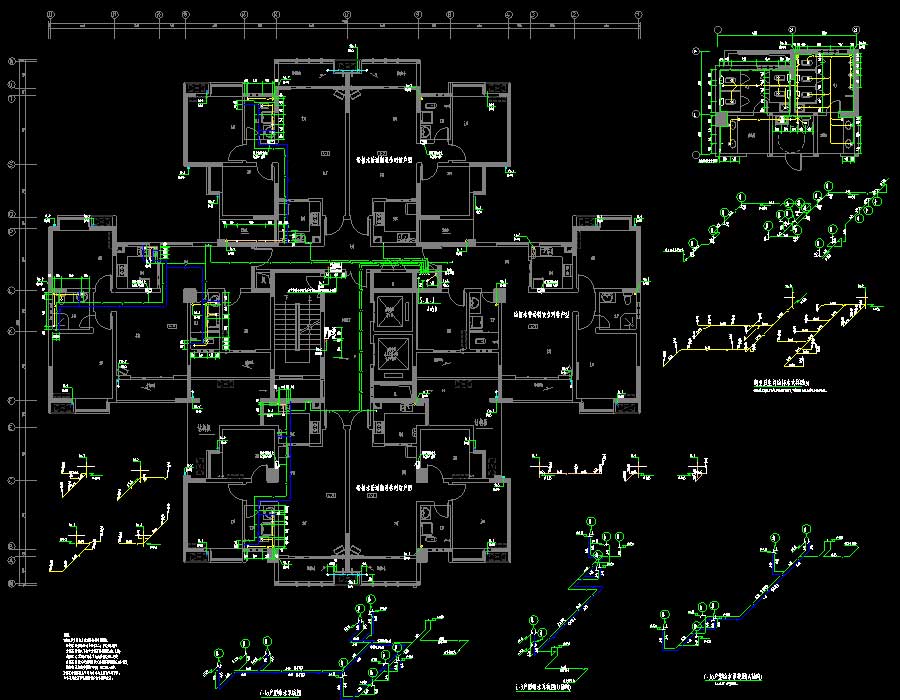

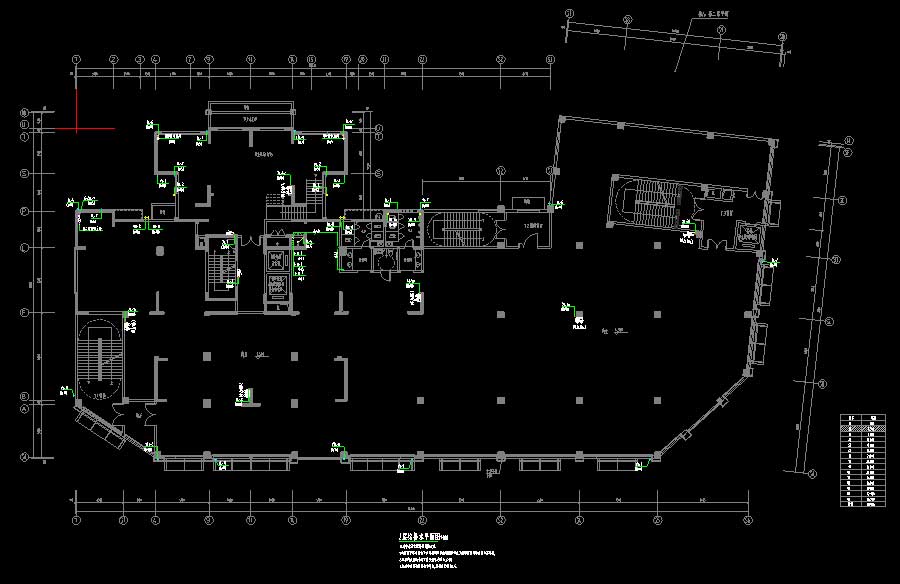

说明:某小区4-8#高层住宅楼给排水施工图,包括一地库。其中,5、6#楼地上层数均为15层,建筑高度分别为48.05、49.05米;4、7#楼地上层数均为17层,建筑高度均为53.95米;8#楼地上层数为24层,建筑高度为72.3米;地库为地下一层,建筑面积为5980.5平方米。住宅楼设计范围包括建筑散水以内的给排水系统、室内消火栓系统、自动喷水灭火器系统及建筑灭火器配置。地库设计范围包括小区生活二次加压给水系统、地下室废水系统、室内消火栓系统、自动喷水灭火器系统、气体灭火系统及建筑灭火器配置。图纸内容含:给排水说明,给排水总图,室内消火栓原理系统图,生活给水原理系统图,自喷原理系统图,屋面雨水原理系统图,排水原理系统图,给排水平面图,自喷平面图,住宅给排水大样图,商业卫生间给排水大样图,地下室给水、自喷主管系统图,消防泵房平面大样图,集水坑剖面大样图,地下室消火栓系统图。
消防设计:室外消火栓系统,室内消火栓系统,喷淋系统生活供水设计:排水设计 :污水系统,废水系统,雨水系统生产供水设计:排水技术:重力排水供水方式 :供水体制:室外消火栓水量:25L/S室外消火栓水量:40L/S建筑面积:建筑高度:53.95,48.05,49.05,53.95,72.3m地上层数:17,15,15,17,24层地下层数:高度类别:高层图纸深度:施工项目地址:四川省设计时间:2019
