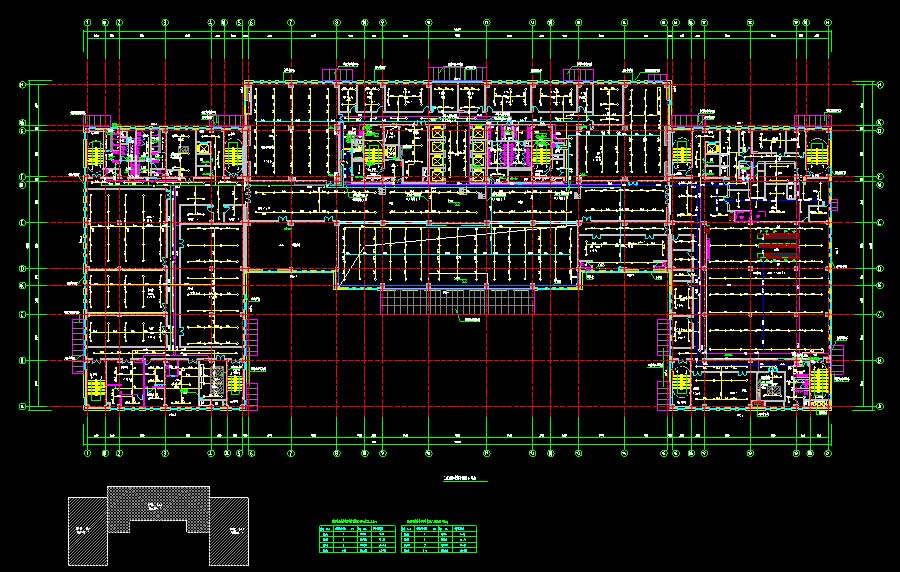

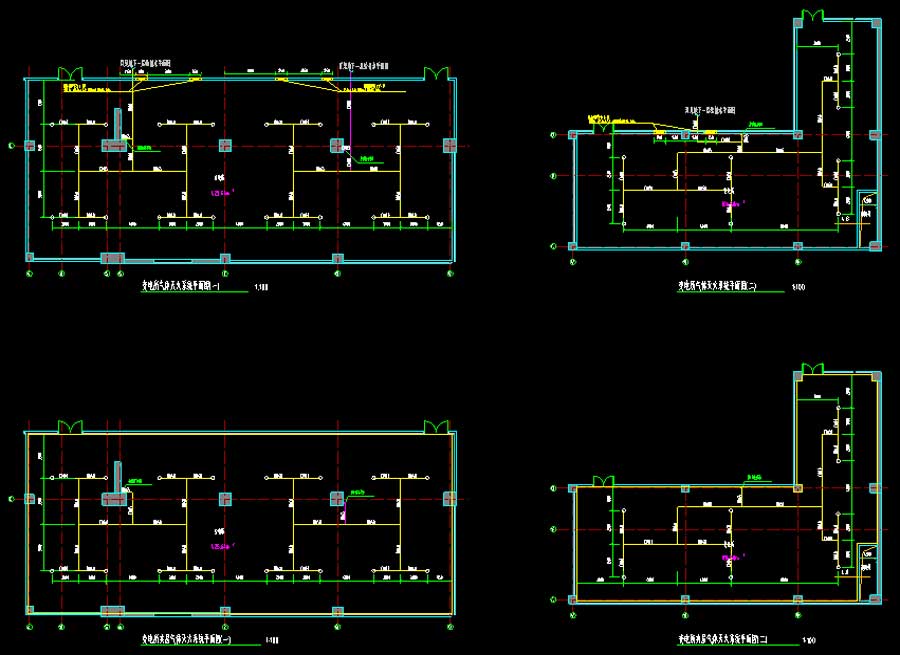

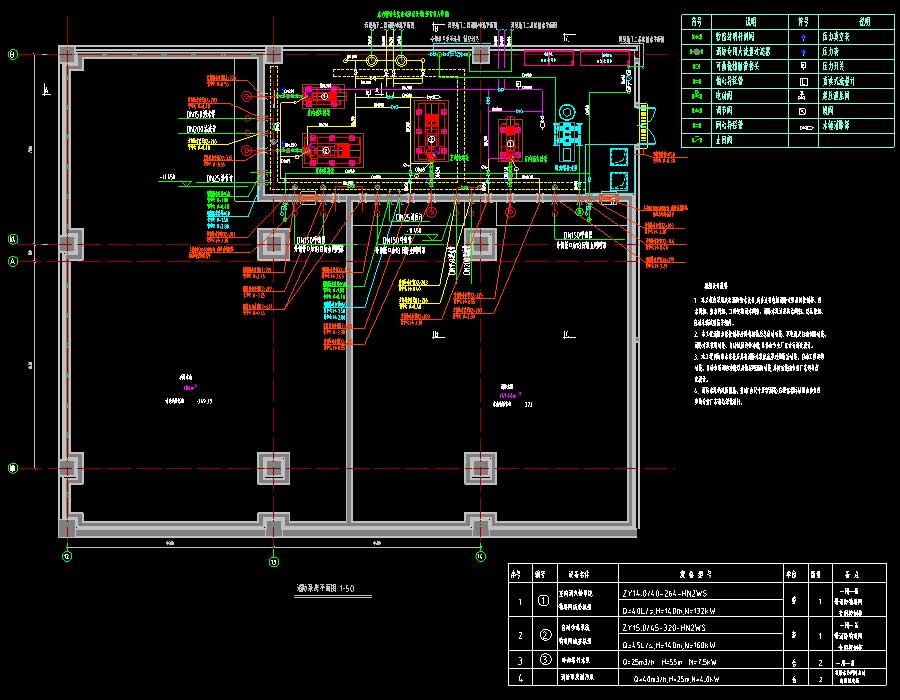

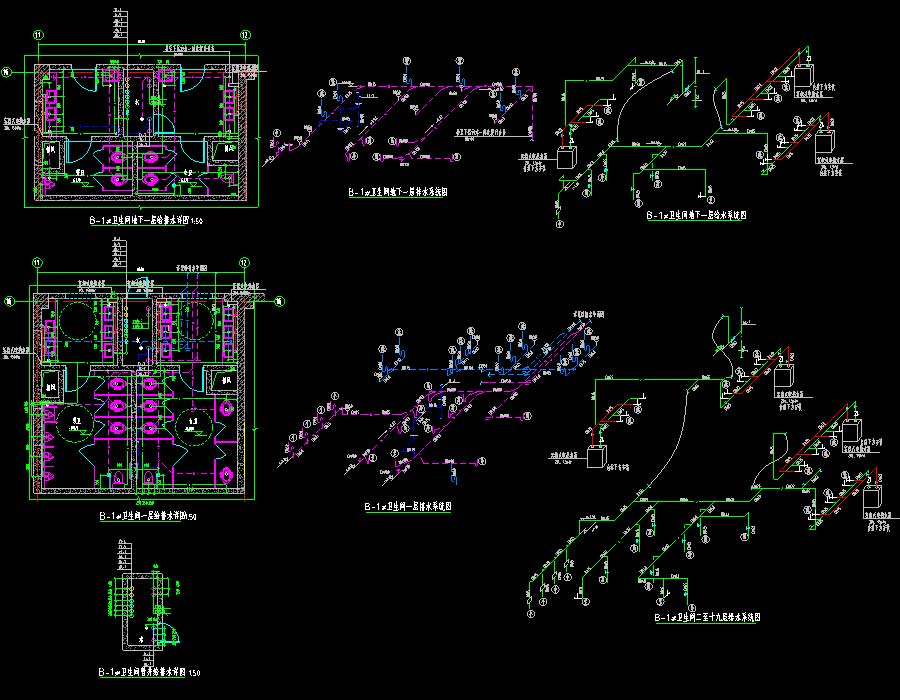

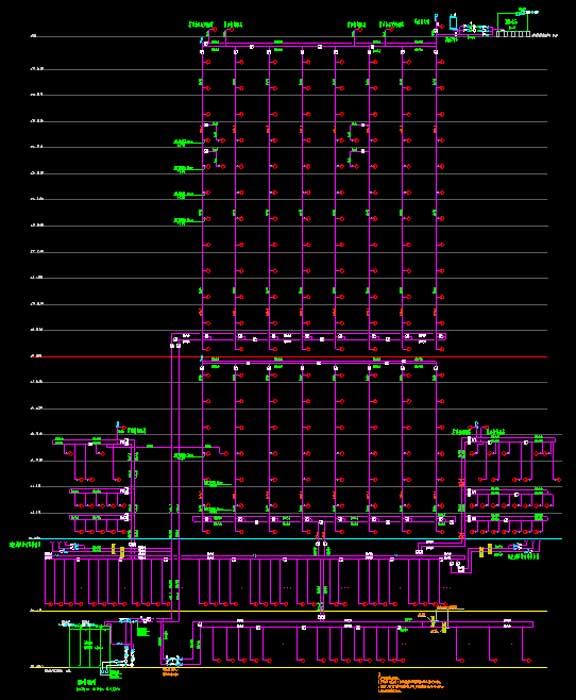

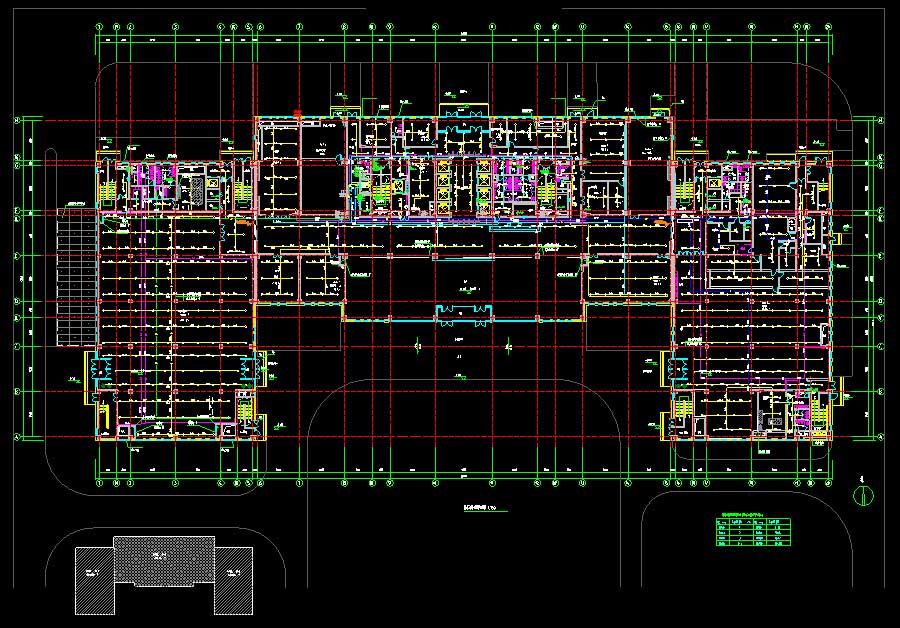

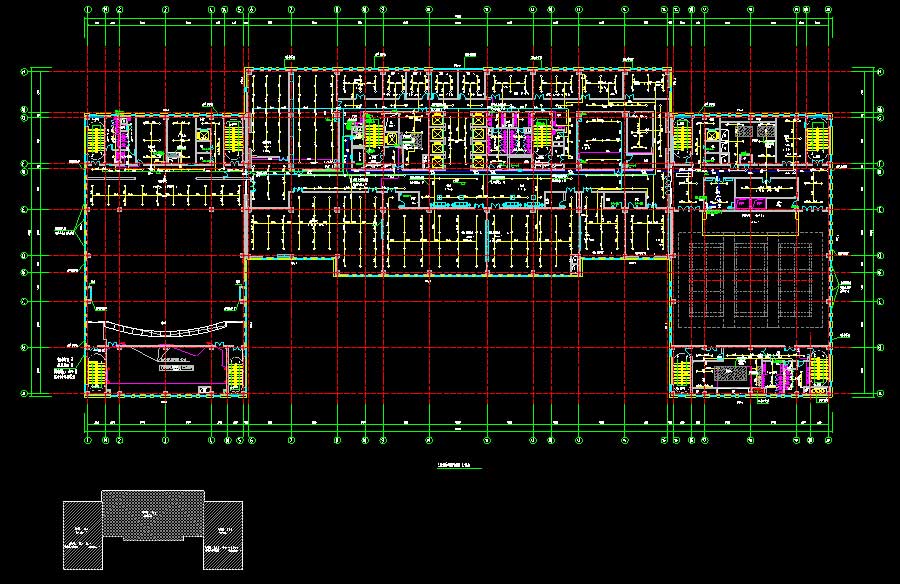

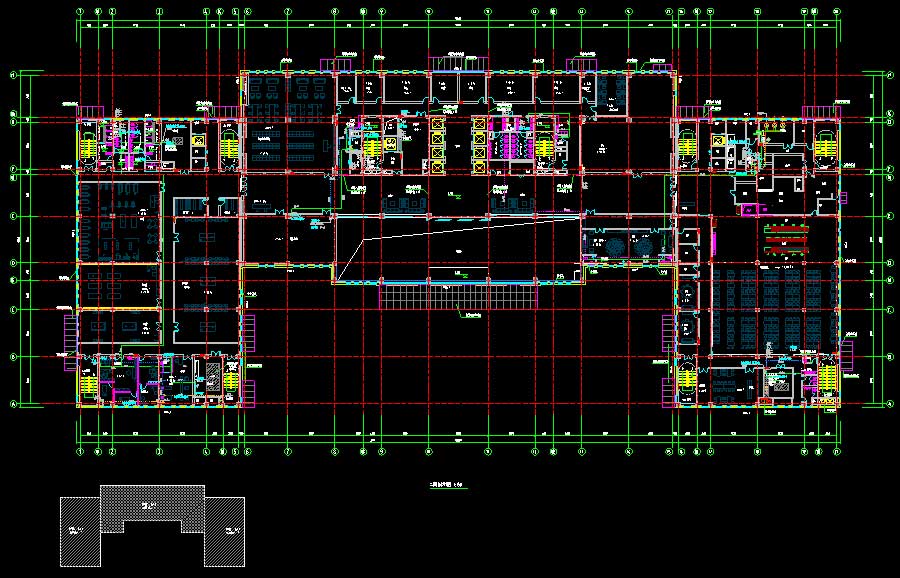

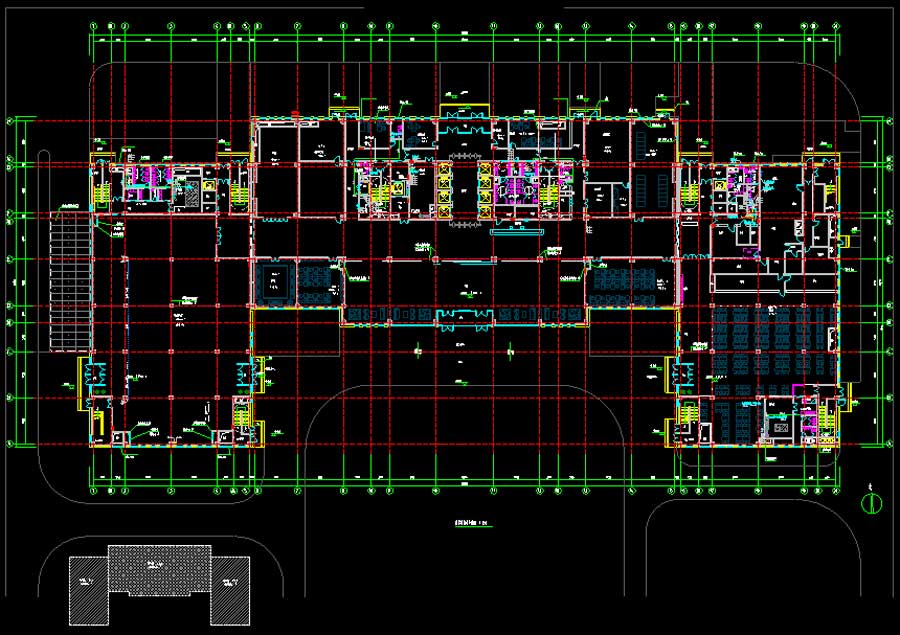

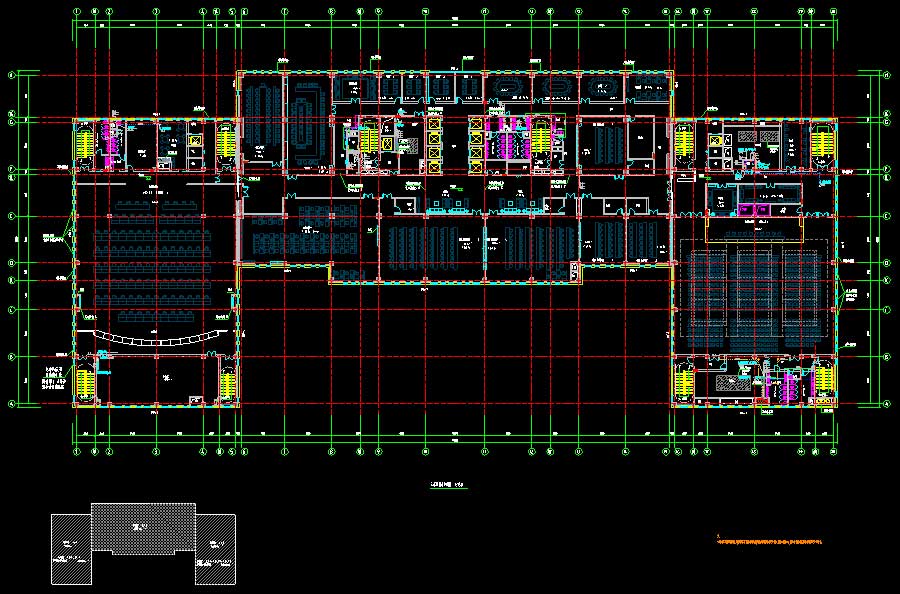

说明:某高层办公楼给排水及消防施工图,该工程由生产管理楼和配套服务楼组成。生产管理楼为19层的高层,配套服务楼为4层的多层,主要为办公、会议;新业务展示厅、工会活动区、网络监控中心;职工餐厅、多功能会议厅;地下设2层的车库,其中地下二层部分车库兼做战时人防,人防工程为核6级、常六级二类人员掩蔽。总建筑面积为76336.97平方米。其中地上为52816.69平方米,地下为23520.28平方米。建筑高度79.40米,为一类高层综合楼。无单独地库部分图纸。图纸内容含:给排水说明,消防给水设计施工说明,气体灭火系统设计说明,给水系统图,排水系统图,雨水系统图,热水系统图,给排水平面图,屋顶排水平面图,卫生间详图,给水机房详图,热水机房详图,消火栓系统原理图,喷淋系统原理图,消防喷淋平面图,机房层消防平面图,消防水箱间详图,消防泵房详图,气体灭火平面图,气体灭火系统图,气体灭火系统控制系统图,干粉灭火系统说明及布置图。
消防设计:室外消火栓系统,室内消火栓系统,喷淋系统生活供水设计:排水设计 :污水系统,废水系统,雨水系统生产供水设计:排水技术:重力排水供水方式 :供水体制:室外消火栓水量:40L/S室外消火栓水量:40L/S建筑面积:76336.97㎡建筑高度:79.4m地上层数:19层地下层数:2层高度类别:高层图纸深度:施工项目地址:河南省设计时间:2019
