31层超高层公寓结构施工图3513110619文件大小:65.77M图纸张数:65张推荐人:梅伊所属分类:结构专业
分 享
下  载
结构类型:框剪基础类型:筏基,桩基抗震烈度:7度抗震风压:0.75kN/㎡雪压:建筑面积:26183.6㎡建筑高度:108.2m地上层数:31层地下层数:2层高度类别:超高层图纸深度:施工项目地址:广东省设计时间:2017

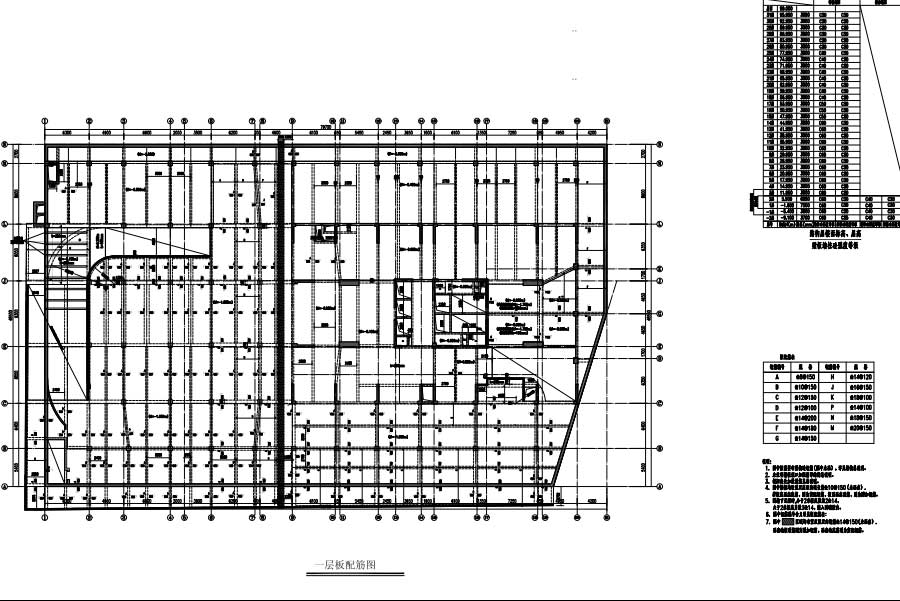

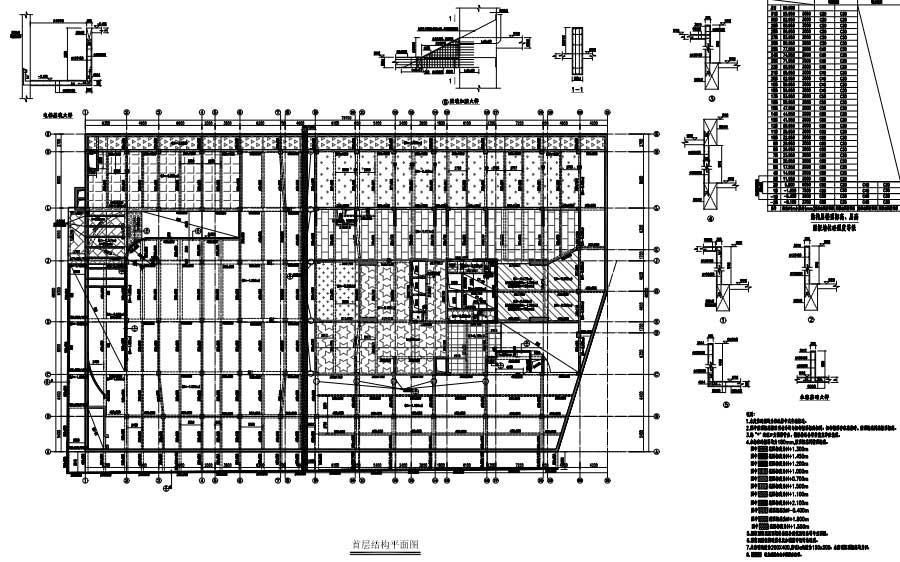

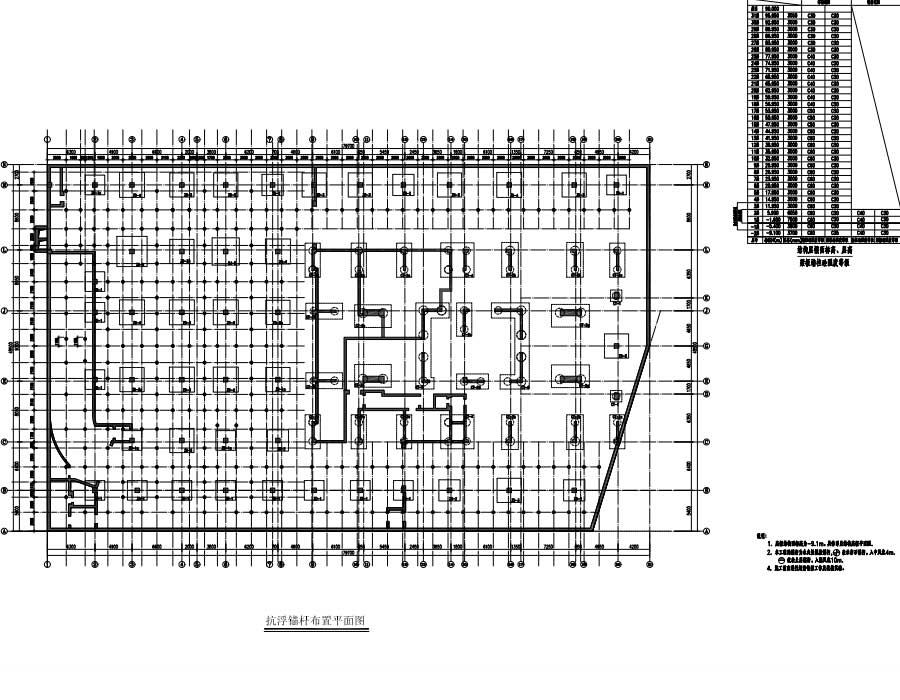

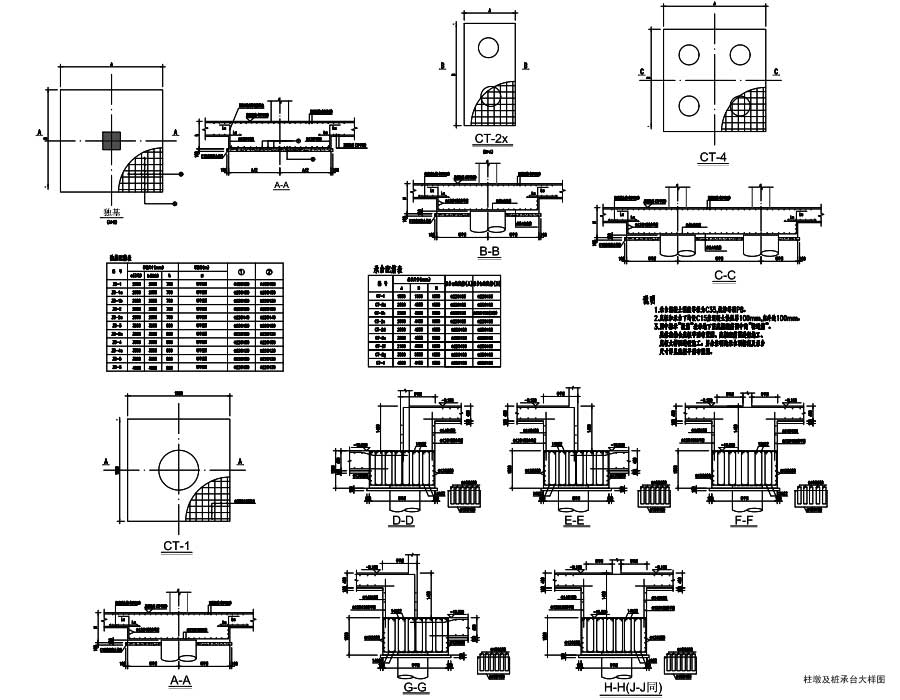

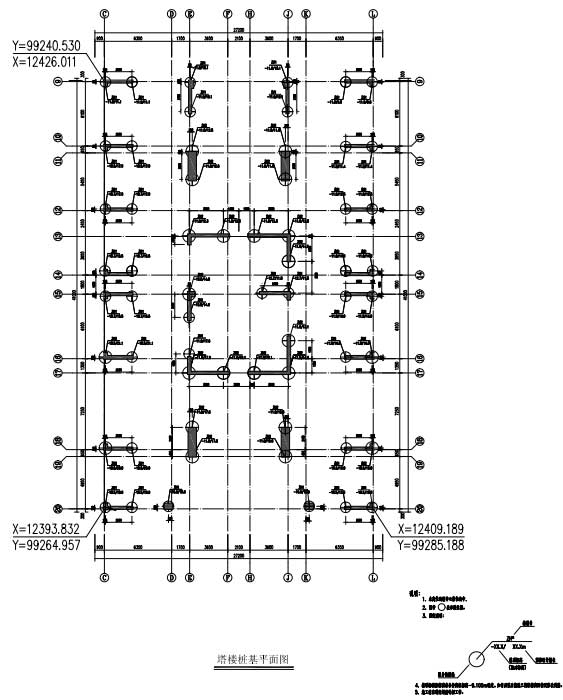

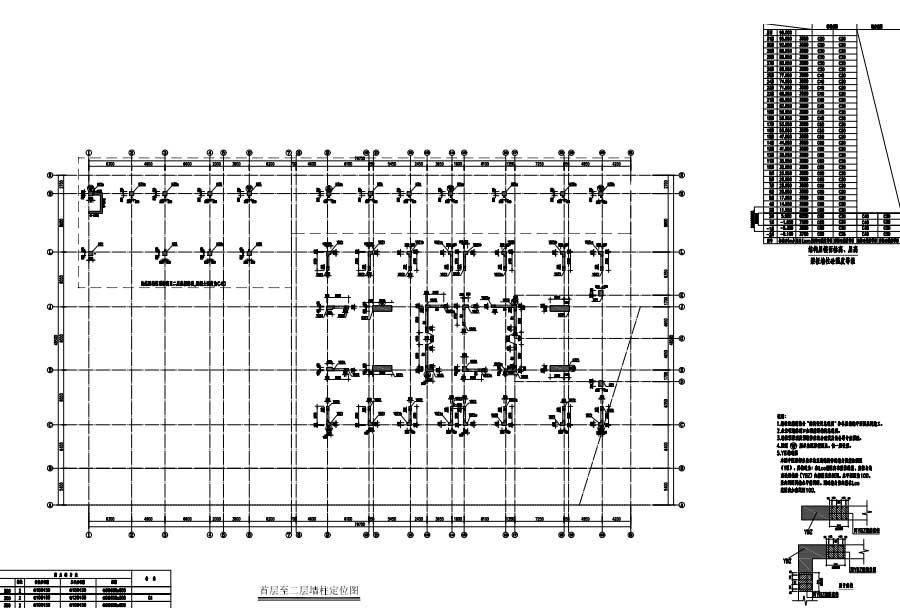

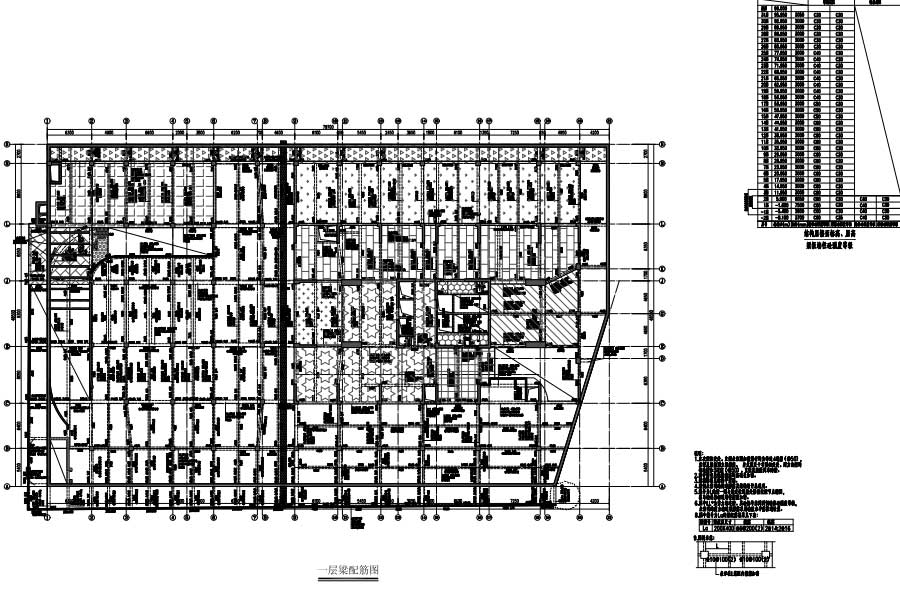

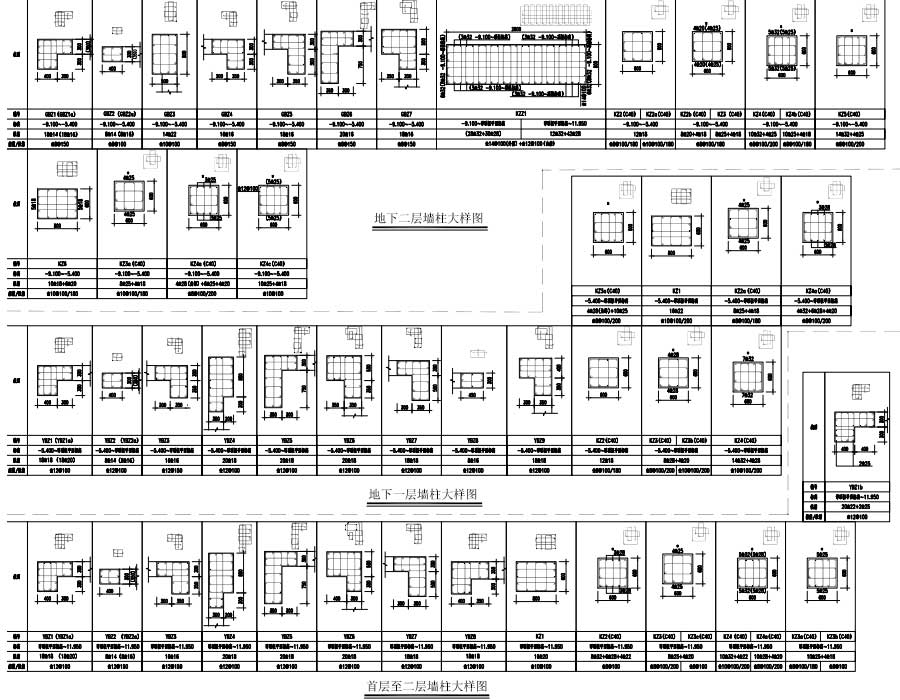

说明:该项目为某人才公寓一期结构PDF版施工图,主要由塔楼及裙房地下室组成:塔楼主体最高高度为108.2米,总建筑面积为26183.6平方米,其中地下2层,建筑面积为7673.2平方米,地上部分31层,地下两层为地下室,主要用于停车场,人防地下室设在负二层;1层主要为商业和大堂空间;2层为整层架空,梁底净高大于3.6米,作为公共休闲活动场地;3层及以上主要为公寓,裙房部分由一层建筑组成,塔楼及裙房嵌固端位于地下室顶板处。图纸内容含:钢筋混凝土设计总说明、人防总说明、旋挖(钻冲)孔灌注桩说明、抗拔锚杆设计说明、塔楼桩基平面图、抗浮锚杆布置平面图、地下室底板结构平面图、地下室底板配筋图(X反向)、地下室底板板配筋图(Y反向)、地下室底板大样图、柱墩及桩承台大样图、墙柱定位图、墙柱大样图、结构平面图、梁配筋图、板配筋图、楼梯大样图、坡道详图、预留套管图、人防口部及楼梯大样图。
