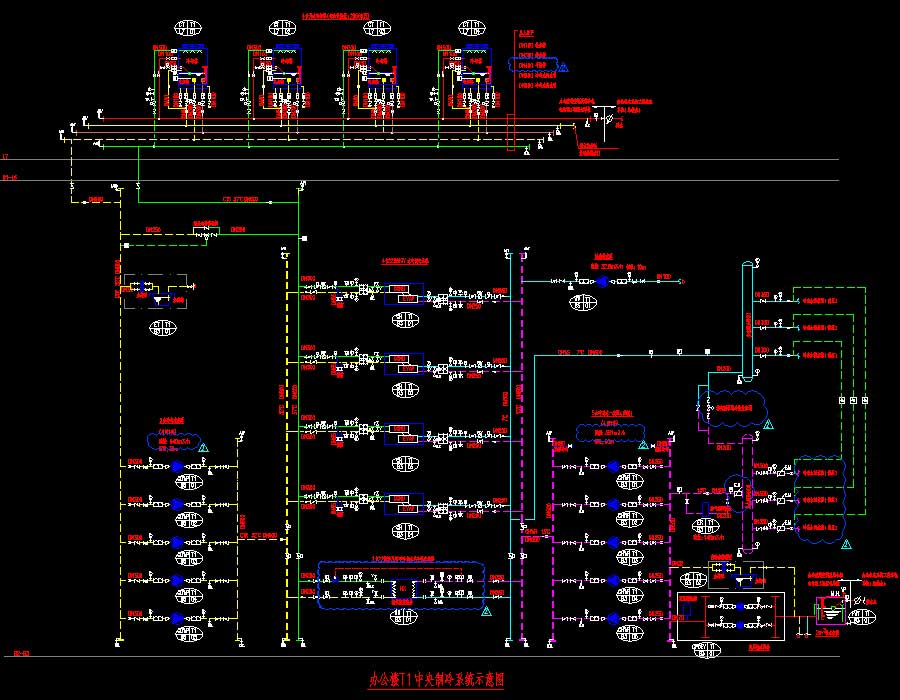

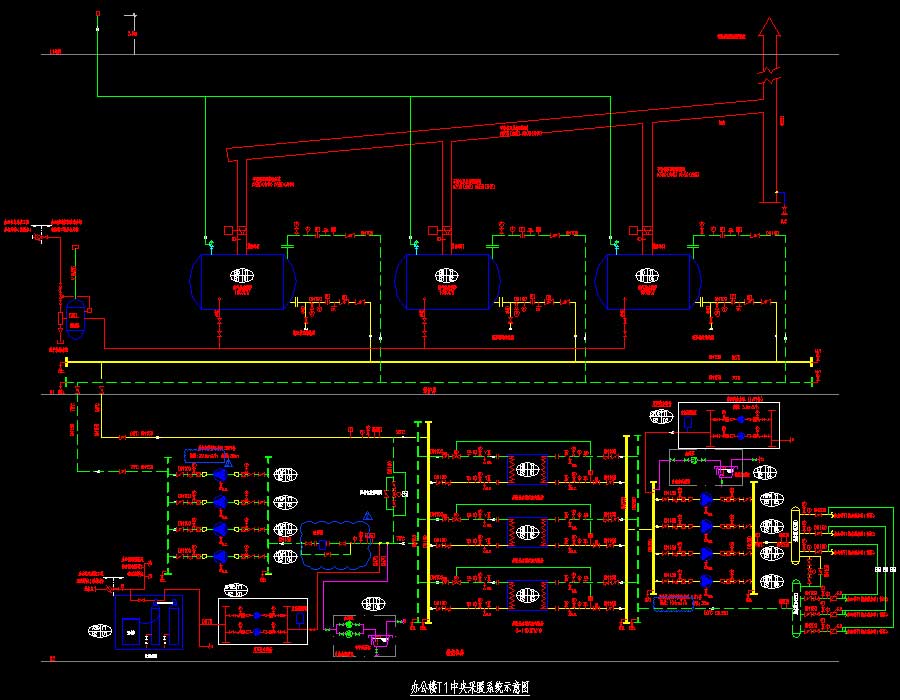

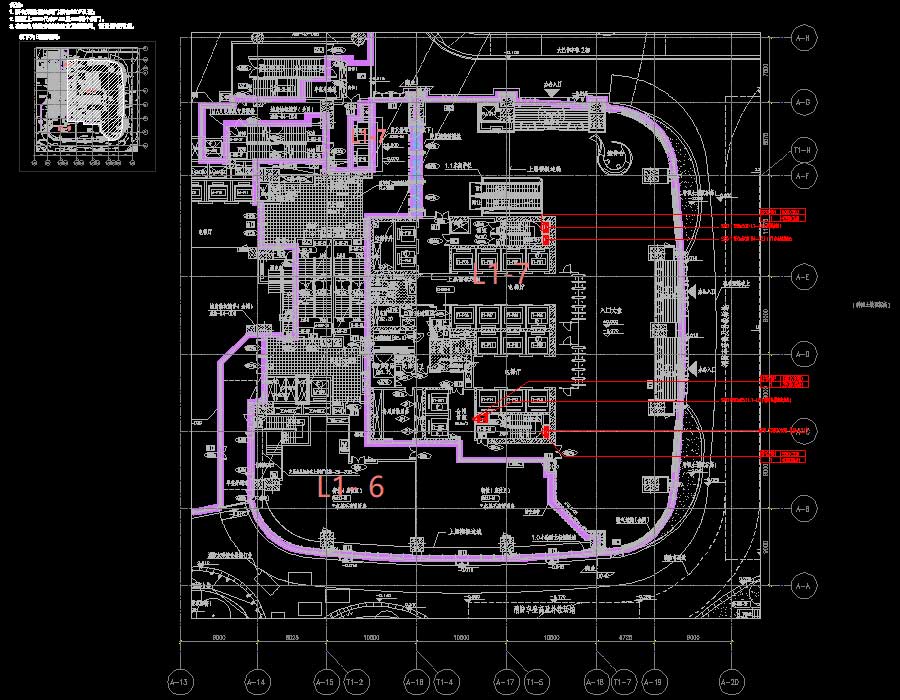

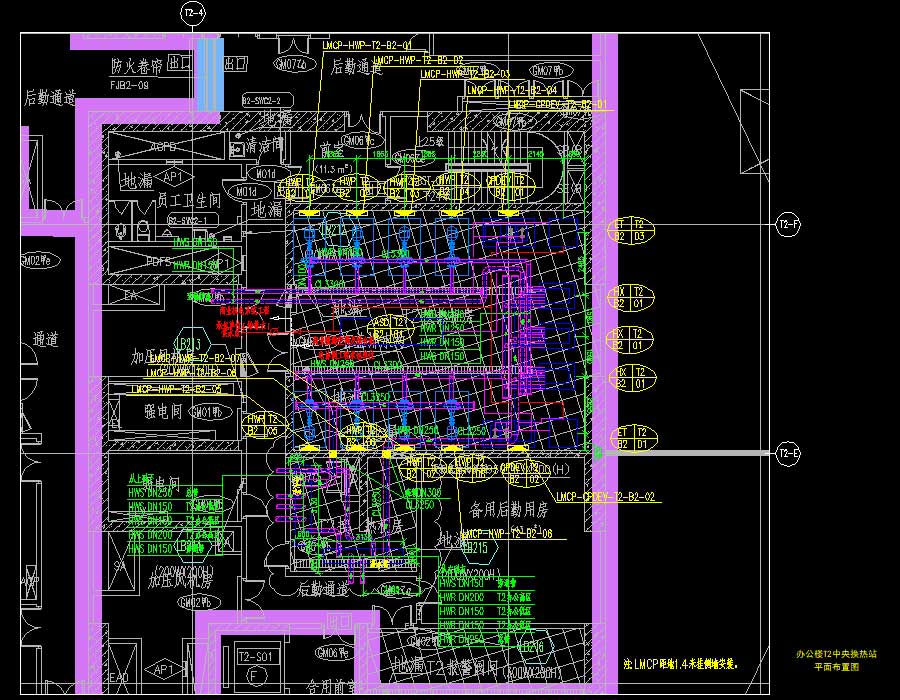

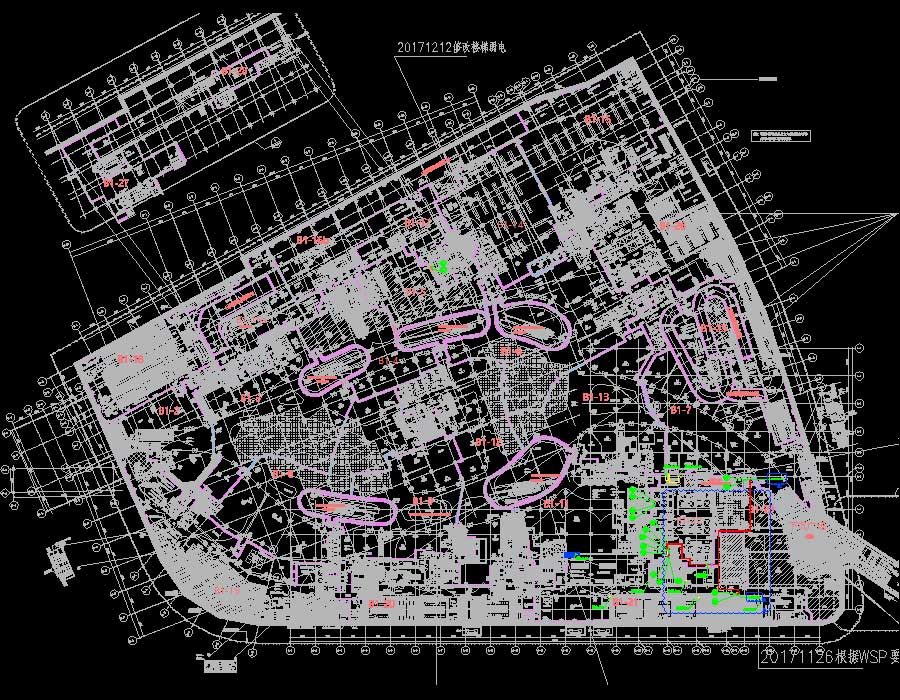

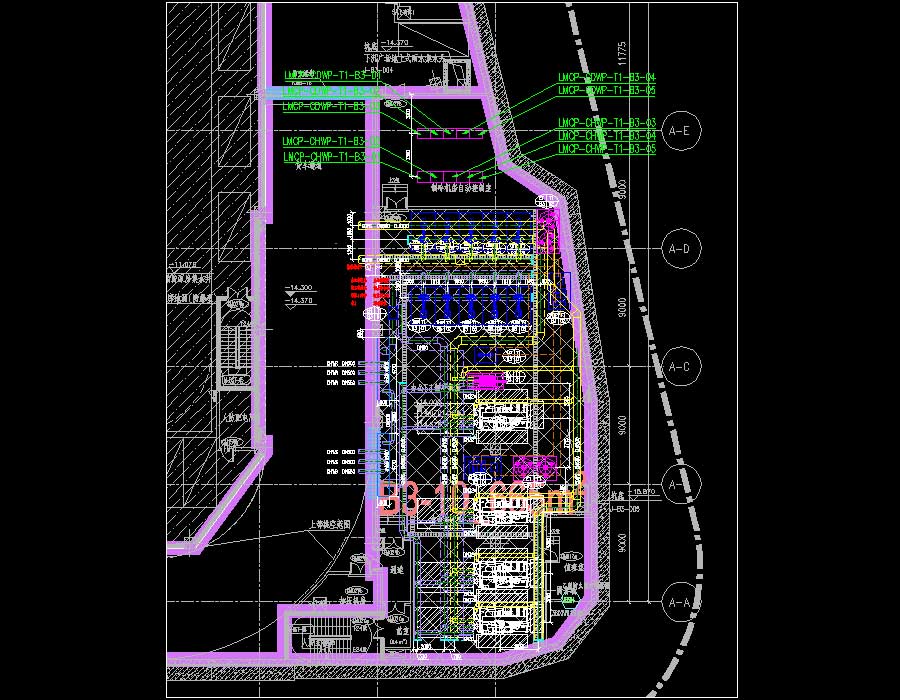

说明:某工程10号地块发展项目,地块东西跨约225米,南北跨约170米,总建筑面积约43万平米,本项目主要包括东侧和东南侧两座约170米高办公塔楼以及7层高商业楼暖通施工图,商业楼大屋面最高点高度为51.75米,地面以下为四层地下室,其中地下一层为商业,地下二层、地下三层、四层为地下车库和设备用房,人防区域位于地下四层和地下三层部分区域。图内容含:设计说明、施工说明、空调、采暖及通风系统图例及缩写、办公楼T1空调、采暖及通风系统设备表、办公楼T2空调、采暖及通风系统设备表、办公楼T1、T2中央制冷系统示意图、办公楼T1、T2中央采暖系统示意图、办公楼T1、T2冷冻水及采暖热水系统示意图、办公楼T1、T2空调及通风系统示意图、办公楼T1、T2排烟系统图示意图、办公楼T1、T2防烟楼梯间/前室加压系统示意图、办公楼T1、T2空调、通风及防排烟平面图、冷冻水及采暖水管平面图、防排烟平面图、中央制冷机房平面布置图、锅炉房平面布置图、中央换热站平面布置图、避难层热交换机房布置图、锅炉烟囱布置图、冷却塔平面布置图、通风系统局部平面图、办公楼T1及T2控制系统原理示意图、空调系统安装大样图等。
冷热源:空调系统:采暖系统:建筑面积:43万㎡建筑高度:170m地上层数:地下层数:4层高度类别:超高层图纸深度:施工项目地址:上海市设计时间:2018
