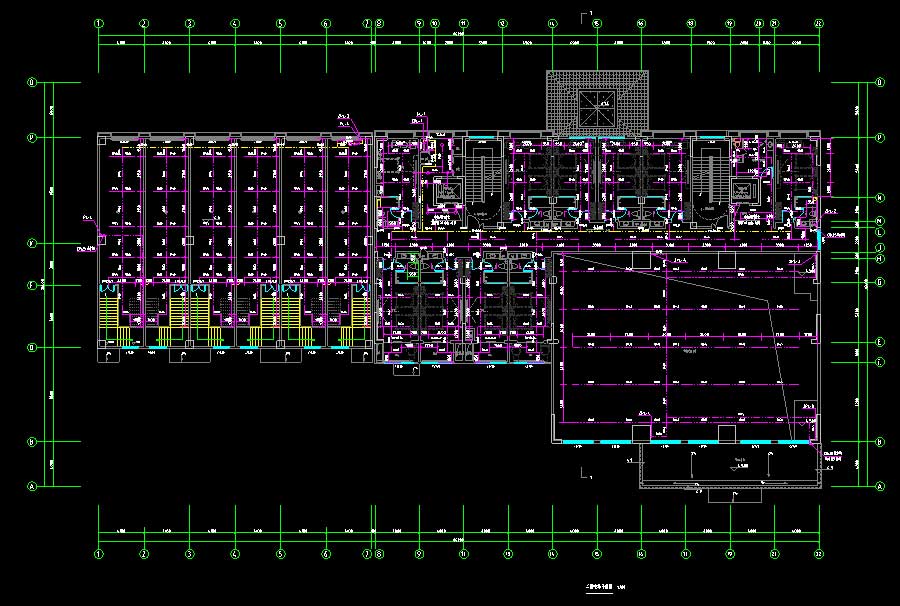

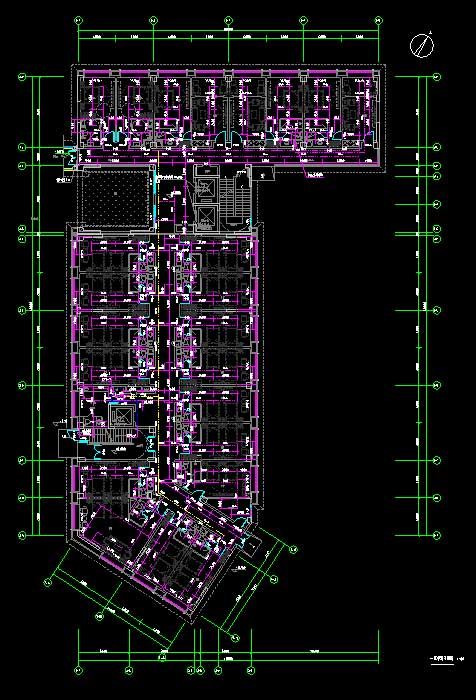

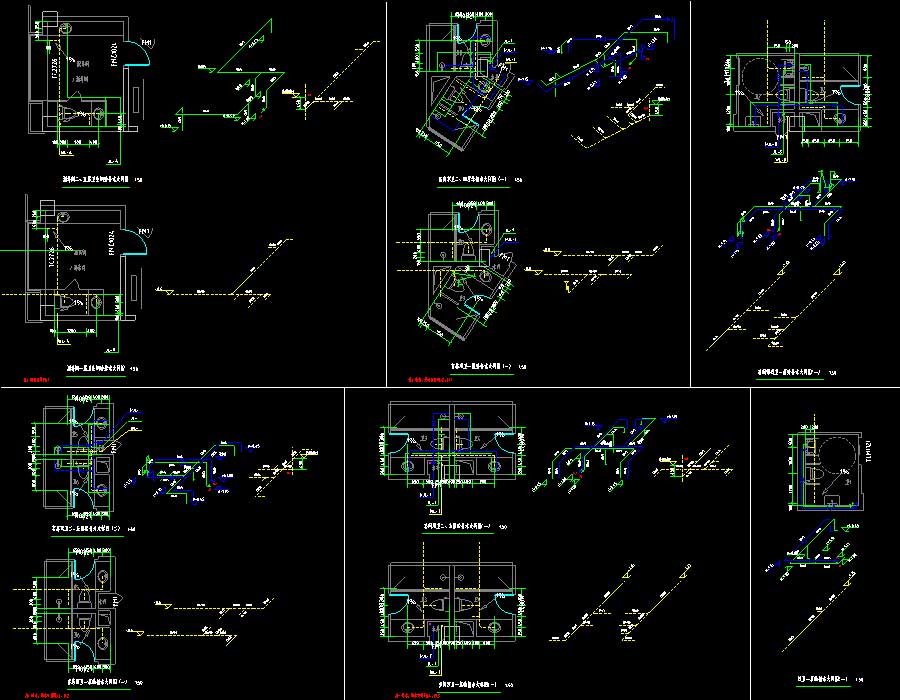

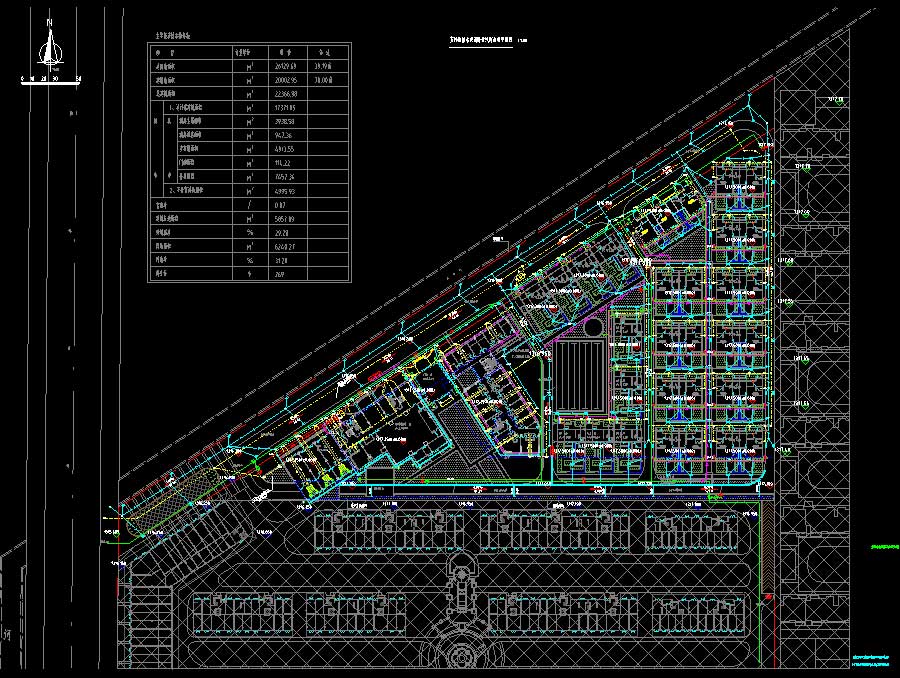

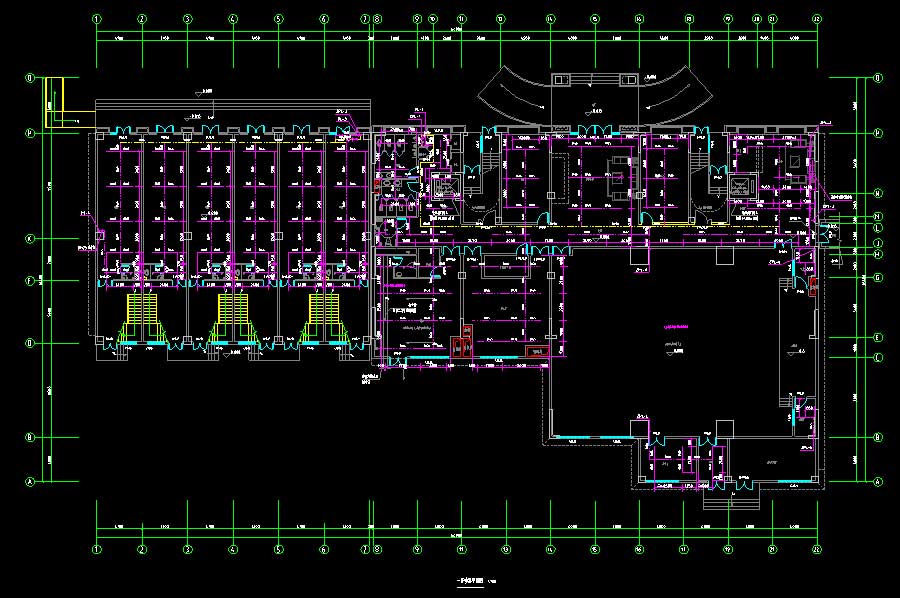

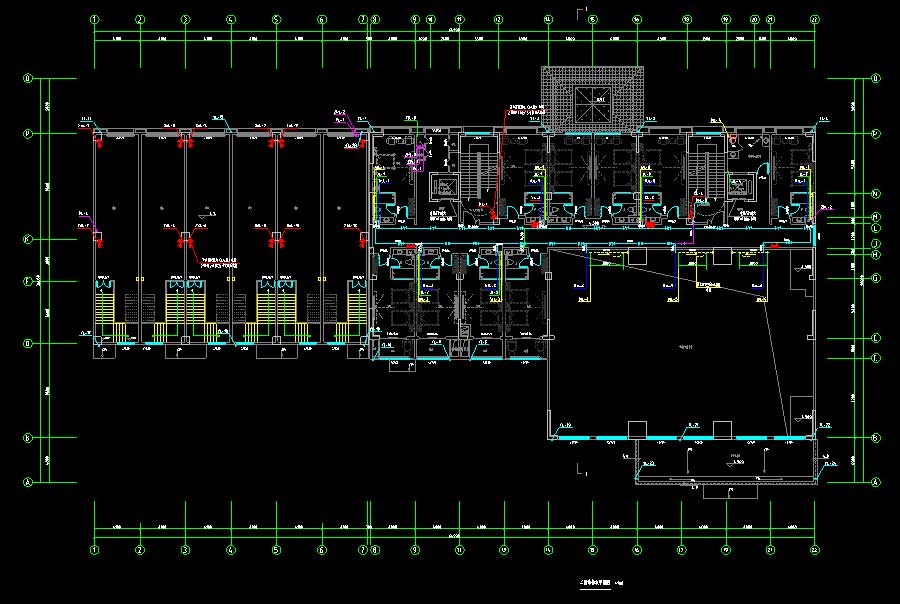

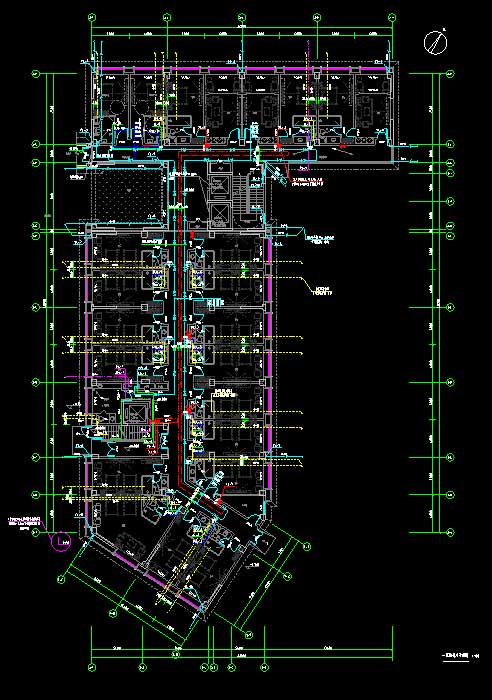

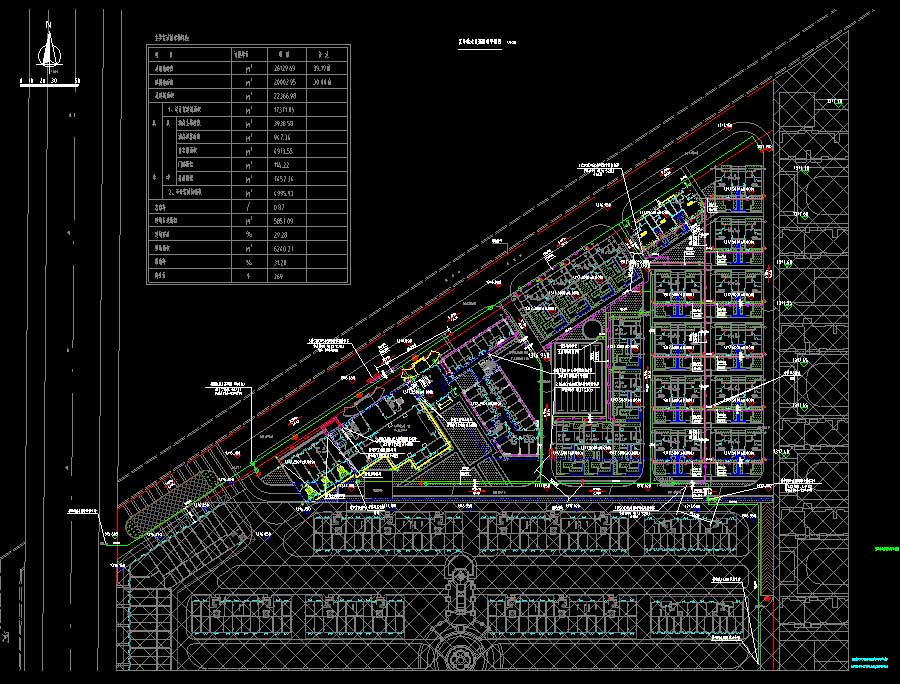

说明:某多层酒店区给排水施工图,包括酒店主楼、贵宾楼、门廊及地下室,抗震设防烈度为6度。其中,酒店主楼建筑高度为23.292米,地上层数5层,地下层数为1层,总建筑面积为4885.94平方米;贵宾楼建筑高度为20.3米,地上层数5层,总建筑面积为4913.55平方米;门廊建筑高度为8.91米,地上层数1层,总建筑面积为117.32平方米;地下室建筑面积为4992.83平方米。图纸内容含:给排水说明,室外给排水及消防管线综合总平面图,室外给水及消防总平面图,室外污水总平面图,室外雨水总平面图,地下室平面示意图,给排水平面图,喷淋平面图,给排水展开系统原理图,卫生间给排水及管井大样图,屋顶消防箱泵一体化设备大样图,屋顶供热水箱透视图,消防水泵房大样图,箱式叠压供水设备详图。
消防设计:室外消火栓系统,室内消火栓系统,喷淋系统生活供水设计:排水设计 :污水系统,废水系统,雨水系统生产供水设计:排水技术:供水方式 :下行上给、上行下给供水体制:室外消火栓水量:25L/S室外消火栓水量:30L/S建筑面积:4885.94,1913.55,117.32㎡建筑高度:23.292,20.3,8.91m地上层数:5,5,1层地下层数:1层高度类别:多层图纸深度:施工项目地址:云南省设计时间:2019
