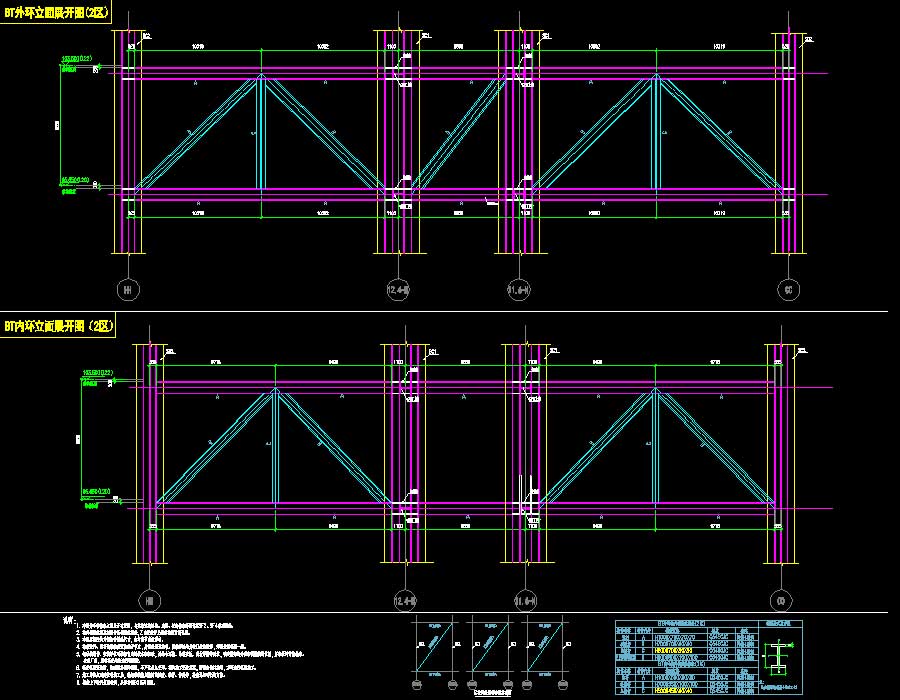

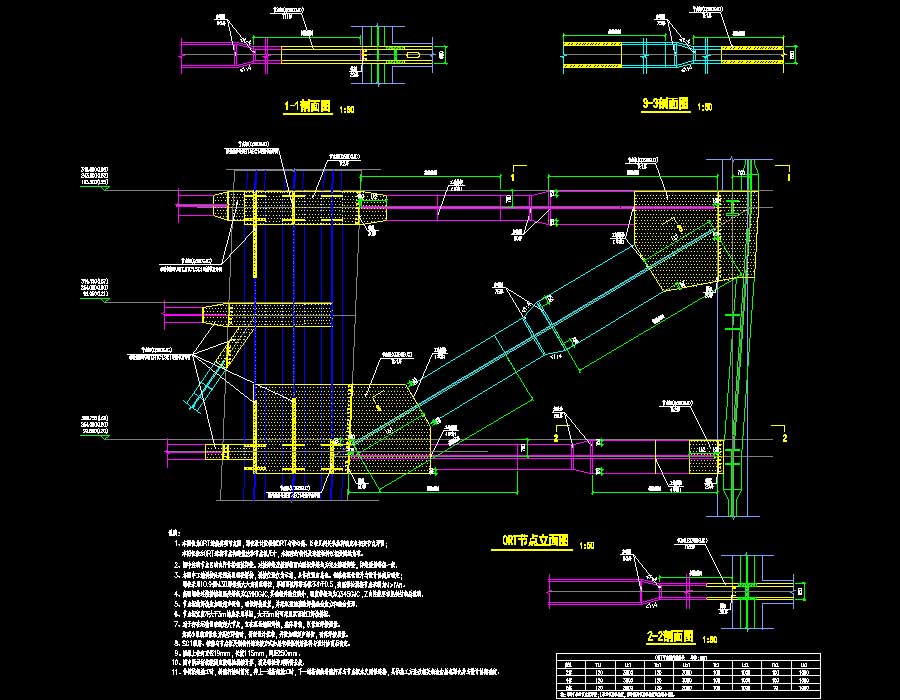

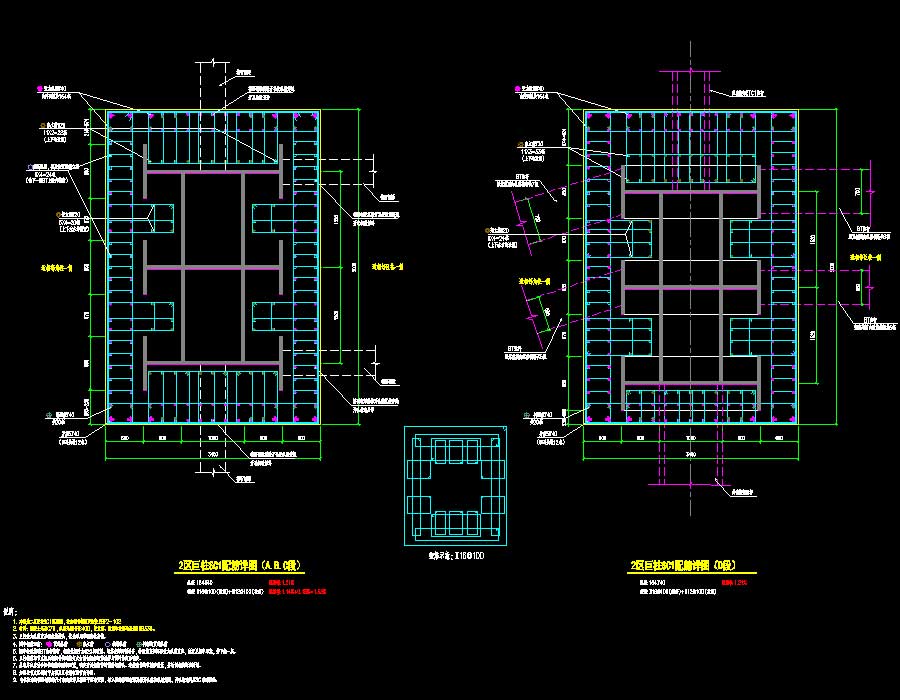

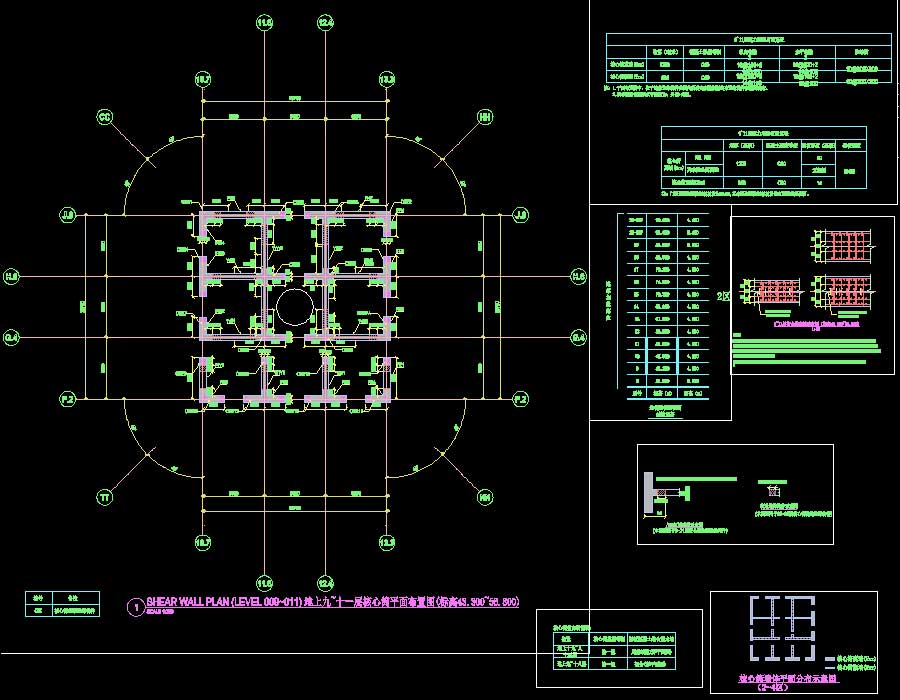

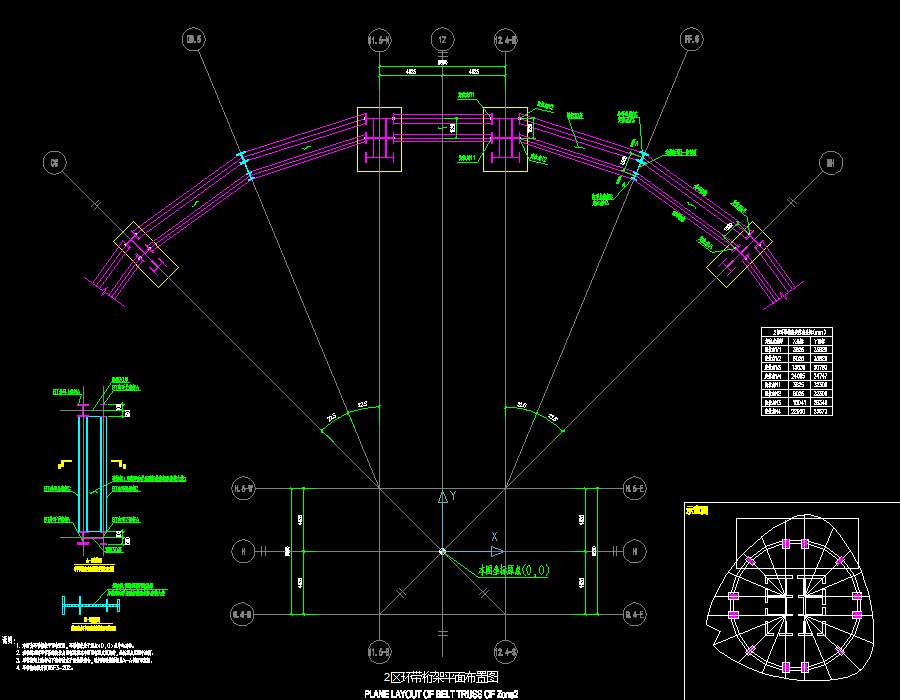

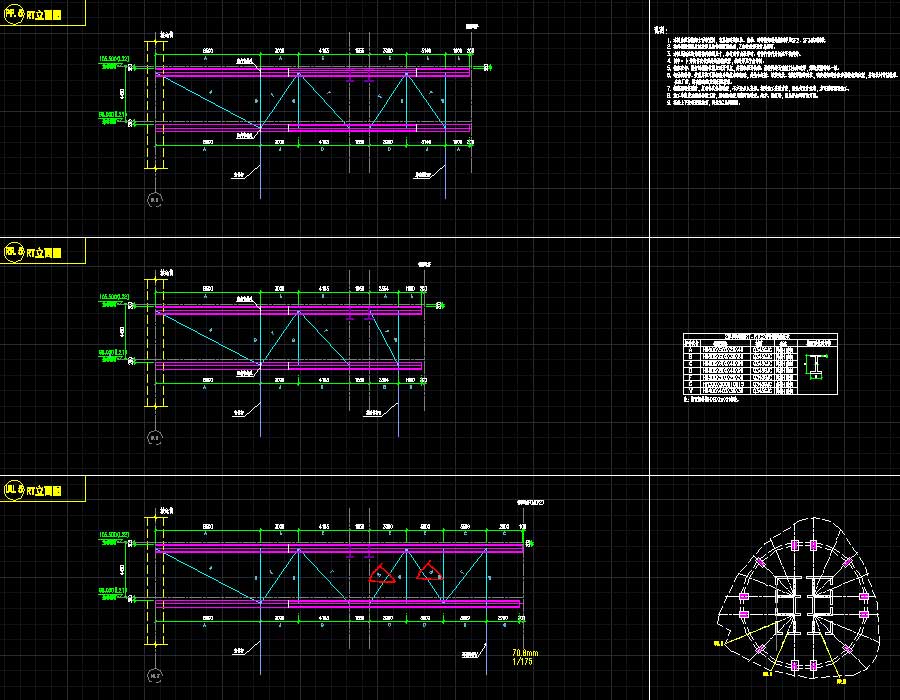

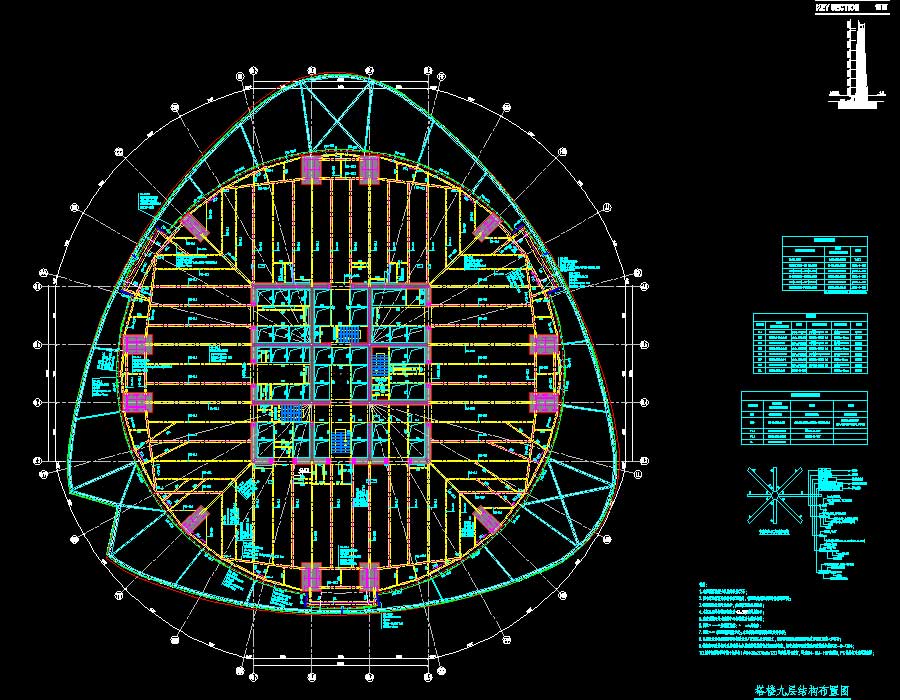

说明：该项目为某中心大厦结构施工图，地下5层，地上包括124层的塔楼和7层的东、西裙楼，塔楼主体结构高约580米，裙楼主体结构高约38米。整个工程的地下部分为一整体，不设缝。东裙楼依附于塔楼，地面以上东裙楼和塔楼是一结构整体，西裙楼和塔楼在地面以上设置抗震缝分开。上部结构体系：（塔楼）塔楼为``巨型框架—核心筒—外伸臂''抗侧力体系，在八个区设备层布置六道两层高外伸臂桁架和八道箱型空间桁架,箱型空间桁架和巨柱形成外围巨型框架。该体系由以下三个部分组成:第一部分为内埋型钢或钢板的钢筋混凝土核心筒；第二部分由八根巨型柱，四根角柱（仅布置在地下室及1-5区），八道两层高的箱型空间桁架（位于各区设备层）组成的巨型框架；第三部分为连接上述两者的多达六道两层高的外伸臂桁架，分别位于2、4、5、6、7、8区的设备层。每个区两层设备层中的上部楼层布置一层高的径向桁架。径向楼面桁架将每区的外部玻璃幕墙荷载及设备层/休闲层的荷载传递至箱型空间桁架，再经箱型空间桁架传递至巨柱。在每区设备层之间的楼层，沿建筑外围设置只承担重力荷载的钢梁和钢柱。每个分区的外圈钢柱座于设备层的箱型空间桁架上。钢柱的重力通过箱型空间桁架传到巨柱，然后通过巨柱传到基础。塔楼上部楼面体系为钢梁（或钢桁架）支承的组合楼板体系。（西裙楼）西裙楼抗侧力体系在南北及东西方向均采用钢框架—支撑体系，它由支撑体系和刚接钢框架两部分组成。西裙楼上部楼面体系为钢梁（或钢桁架）支承的组合楼板体系。图纸内容含：地上结构设计总说明(办公) （裙楼） (总述)、地上结构设计总说明(办公) (裙楼) (混凝土结构)、地上结构设计总说明(办公) (裙楼) (钢结构)、核心筒平面布置图 、核心筒轴剖面图、核心筒预埋型钢立柱表、核心筒外墙预埋型钢柱立面图、核心筒内墙预埋型钢柱立面图、核心筒角部预埋型钢立面图、核心筒型钢布置详图、核心筒边缘构件配筋详图、核心筒连梁配筋图、连梁节点详图、核心筒与径向桁架连接节点土建详图、核心筒MEP层钢暗梁典型平面布置图、核心筒典型暗梁剖面图、内埋伸臂桁架布置图、腹墙暗钢梁布置图、设备层巨型框架平面布置图、巨柱SC1剖面图、巨柱SC1配筋详图、角柱SC2配筋详图、环带桁架立面展开图等等及部分幕墙结构施工图。
