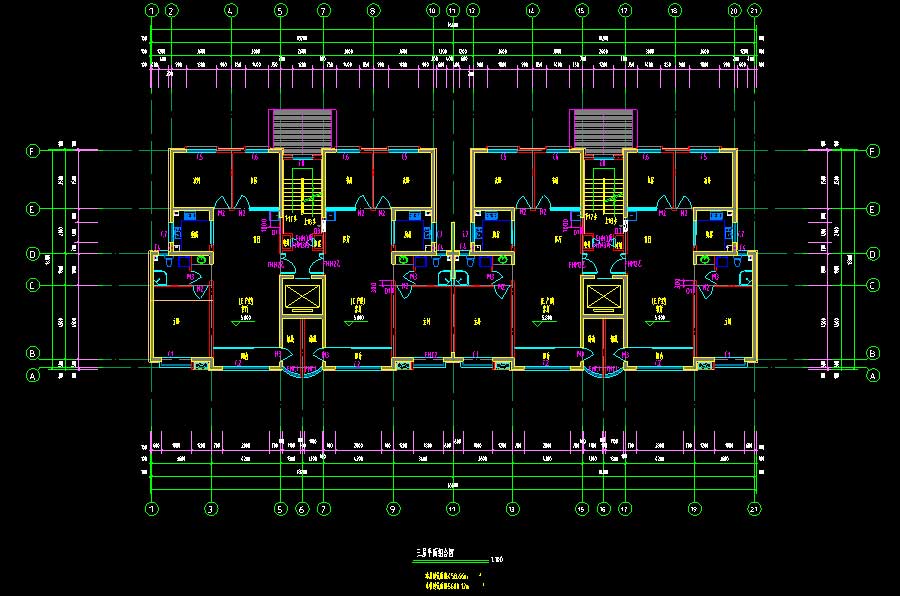

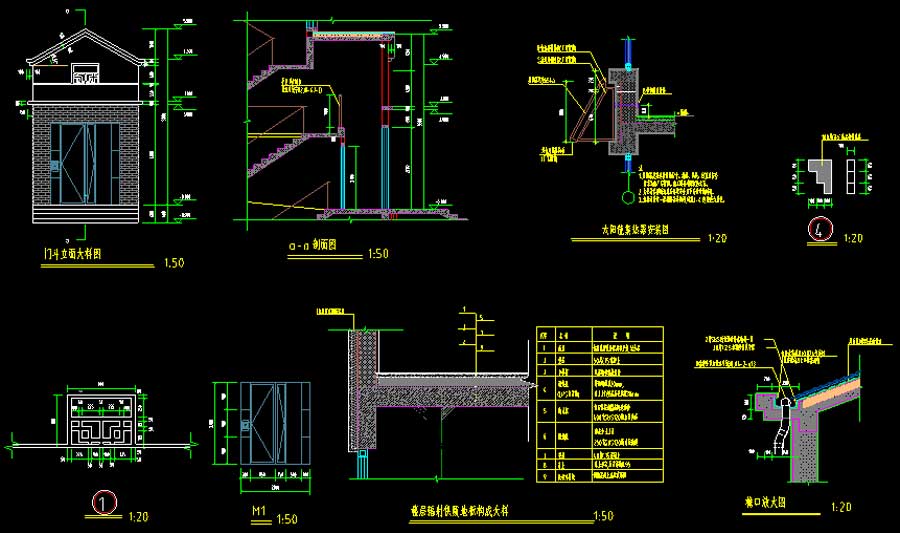

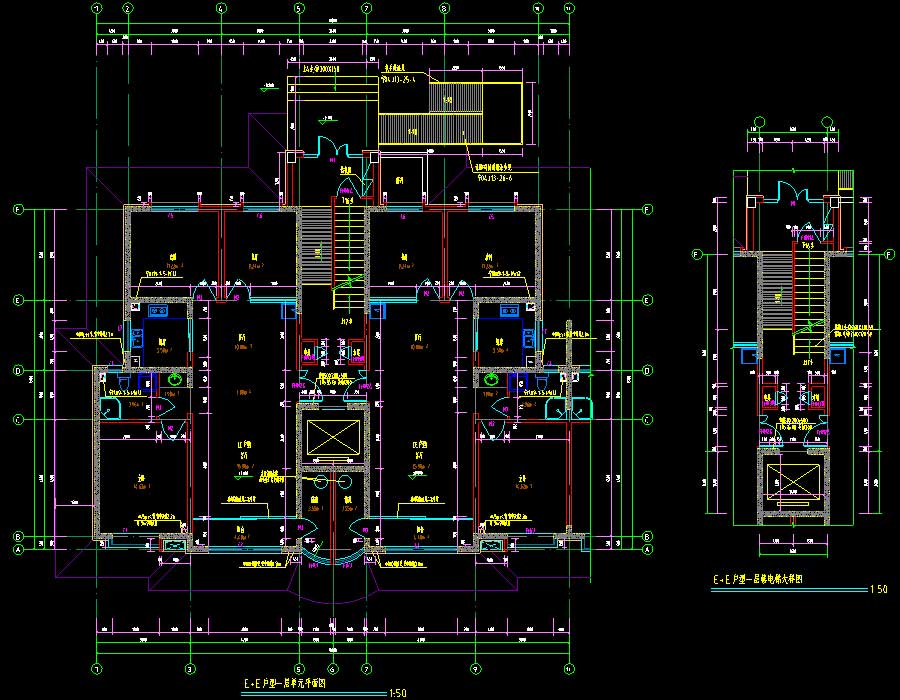

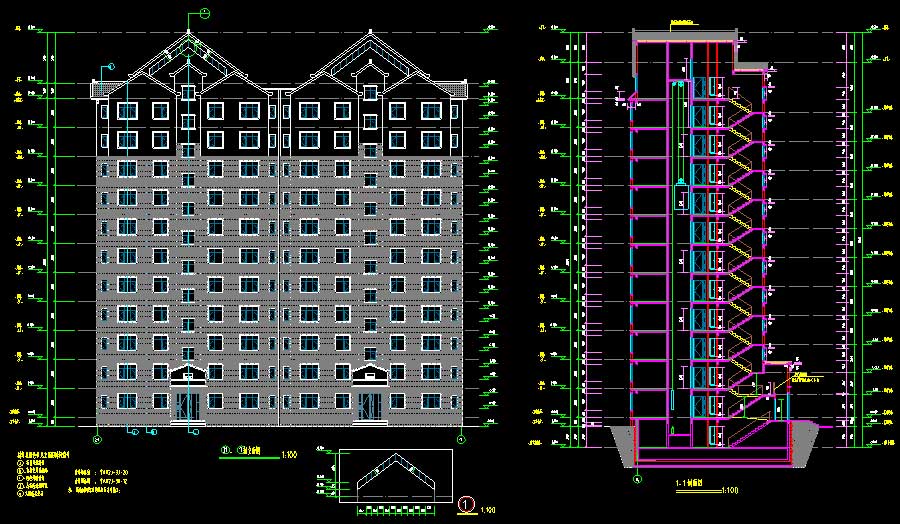

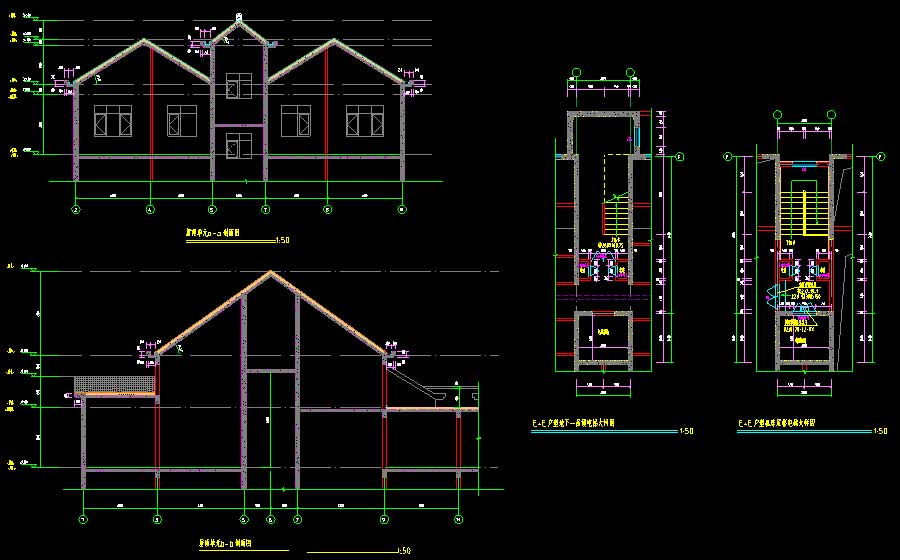

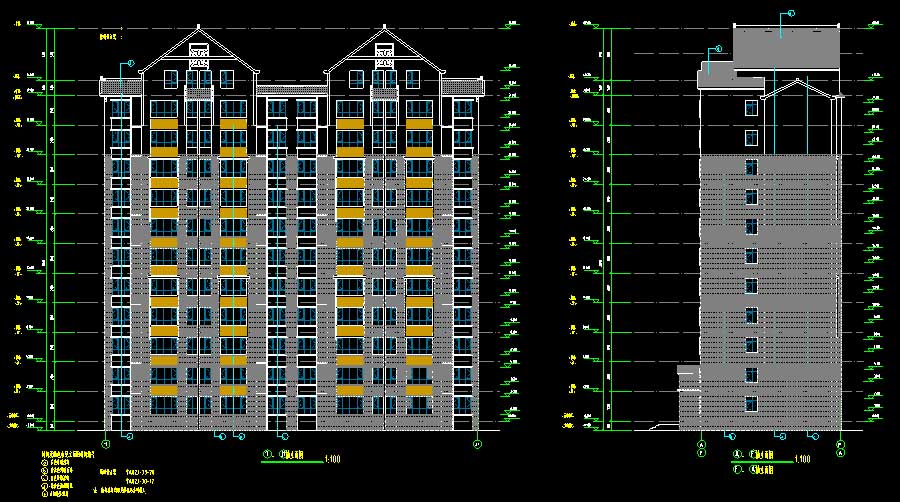

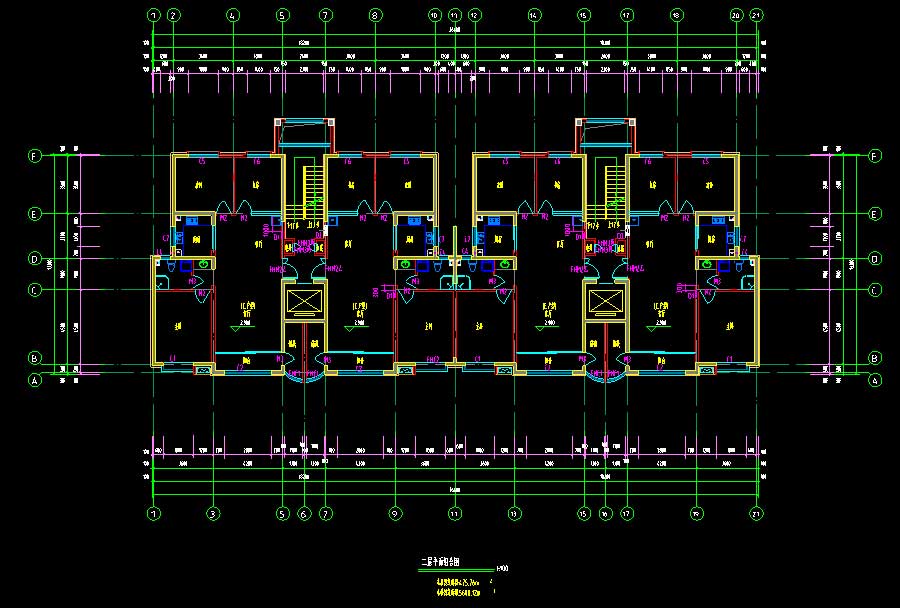

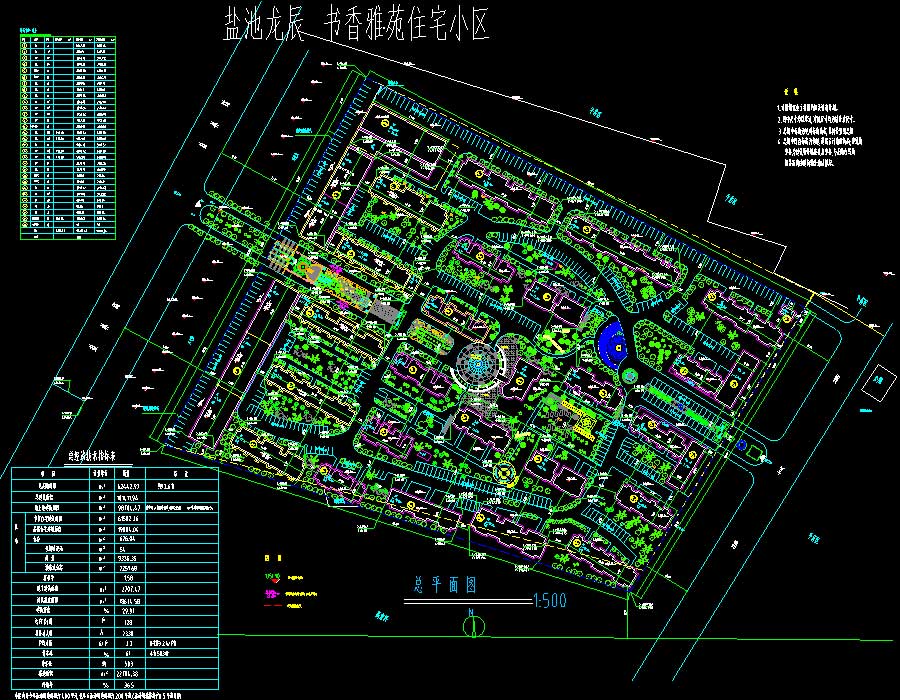

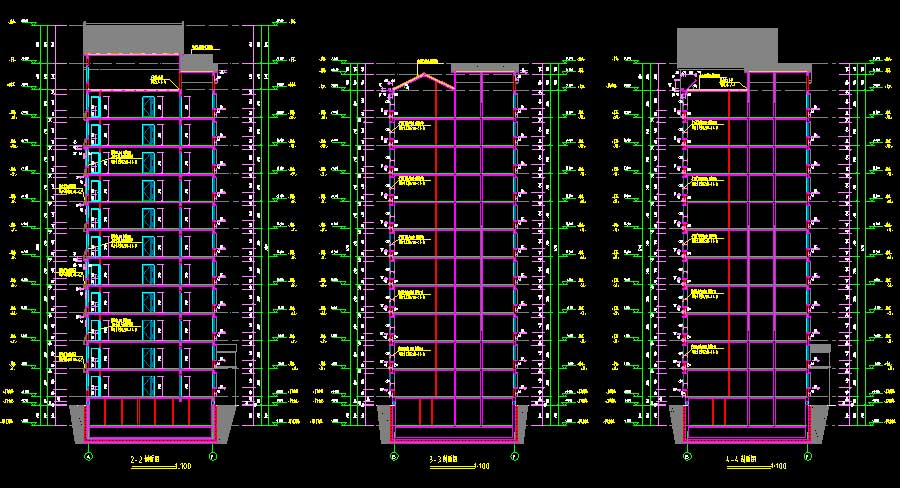

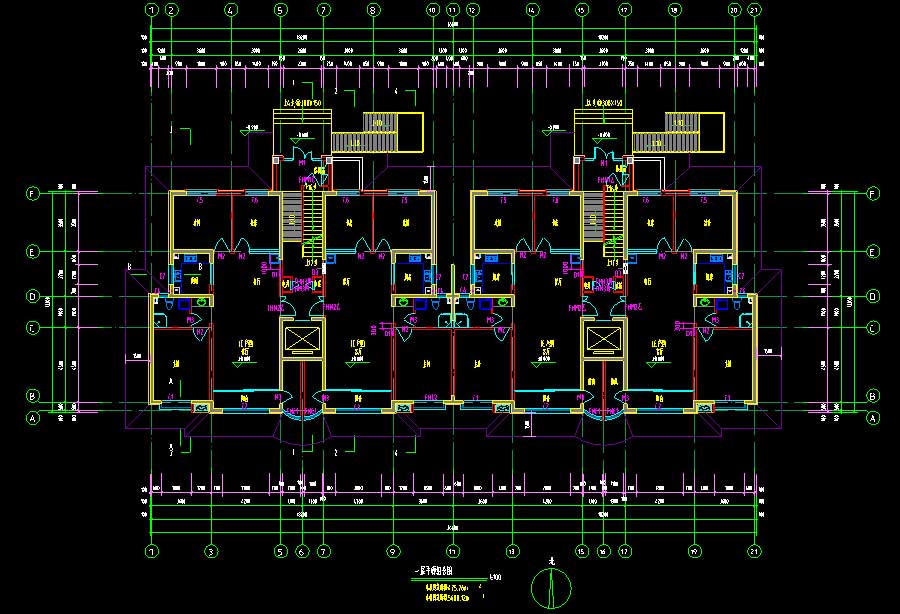

说明：某小区多栋高层住宅楼全专业施工图（含计算书、审图意见、消防设计文件），包括15、16、18、19、20#住宅楼及会所。住宅楼抗震设防烈度为6度，会所抗震设防烈度为8度。15、16、18、19#楼结构形式为剪力墙结构，20#楼为砖混结构，会所为框架结构。其中，会所地上层数为3层，建筑高度为11.1米，建筑面积为736.19平方米；20#地上层数为6层，建筑高度为17.8米，建筑面积为3673.37平方米；15、16、18、19#地上层数均为11层，地下层数均为1层，建筑高度均为32.7米，建筑面积为5318.32-5643.72平方米。无单独地库部分图纸。图纸内容含：建筑说明，节能设计专篇，总平面图，平面图，立面图，剖面图，节点大样图，单元平面图，楼电梯大样图，墙身大样图，卫生间大样图，门窗大样；给排水说明，给排水、消火栓平面图，给水大样及轴测图，排水大样、留洞图，给水系统图，排水系统图，地下室集水坑示意图，消火栓系统图，太阳能热水系统说明，自然循环式太阳能热水器原理图，太阳能热水器布置剖面图，灭火器配置平面图，公厕给、排水大样图；结构说明，基础平面图，基础详图，配筋图，屋面模板图，楼梯详图，填充墙做法说明，基础平面布置及外墙留洞图，基础筏板图，基础大样图，楼梯详图；电气说明，配电系统图，弱电系统图，照明大样图，弱电平面图，干线平面图，弱电及等电位联结平面图，插座及应急照明平面图，屋顶防雷平面图；暖通说明，辐射供暖地板构成大样图，分集水器安装大样图，采暖平面图。专业包括建筑、结构、给排水、电气、采暖通风。
